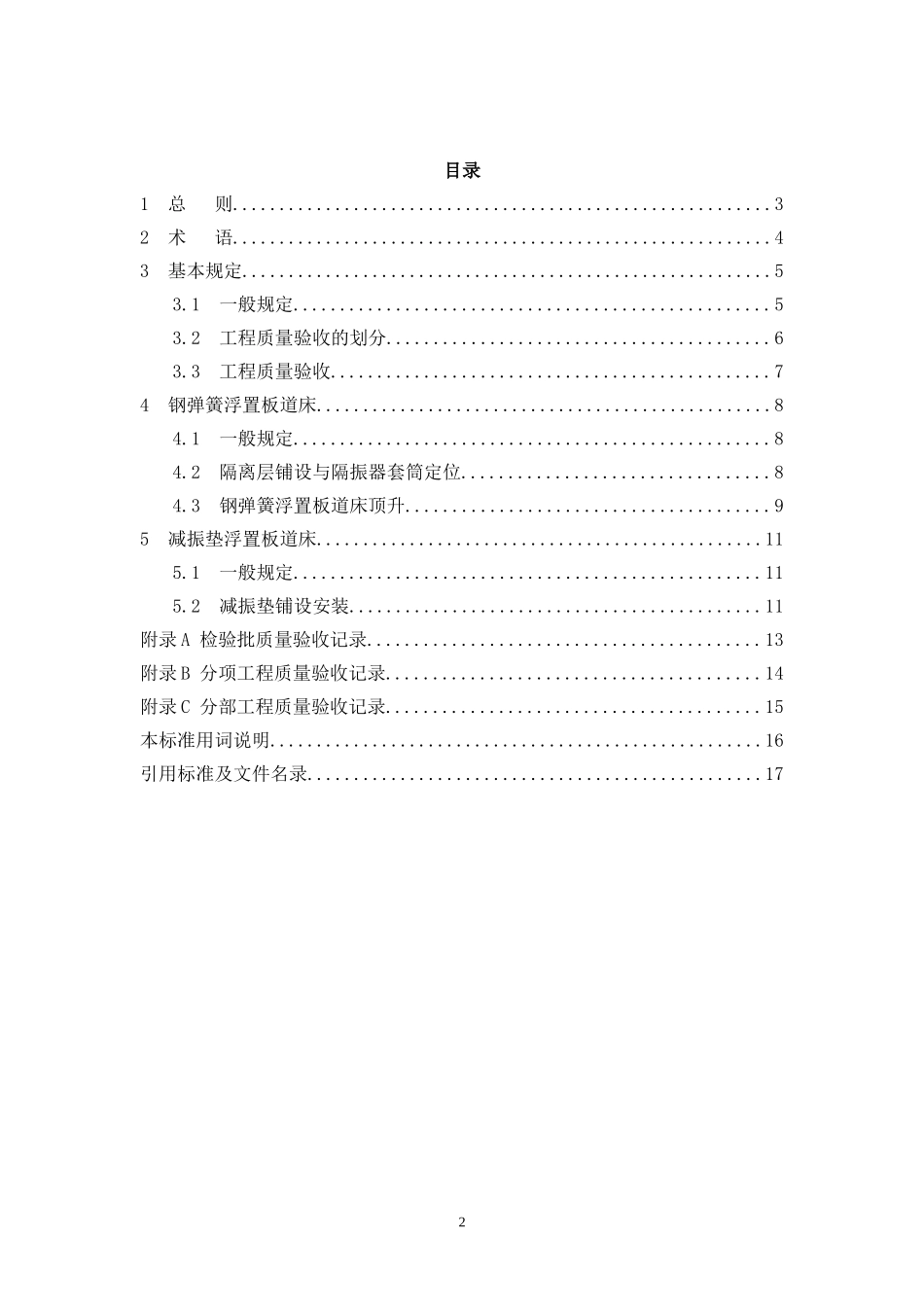

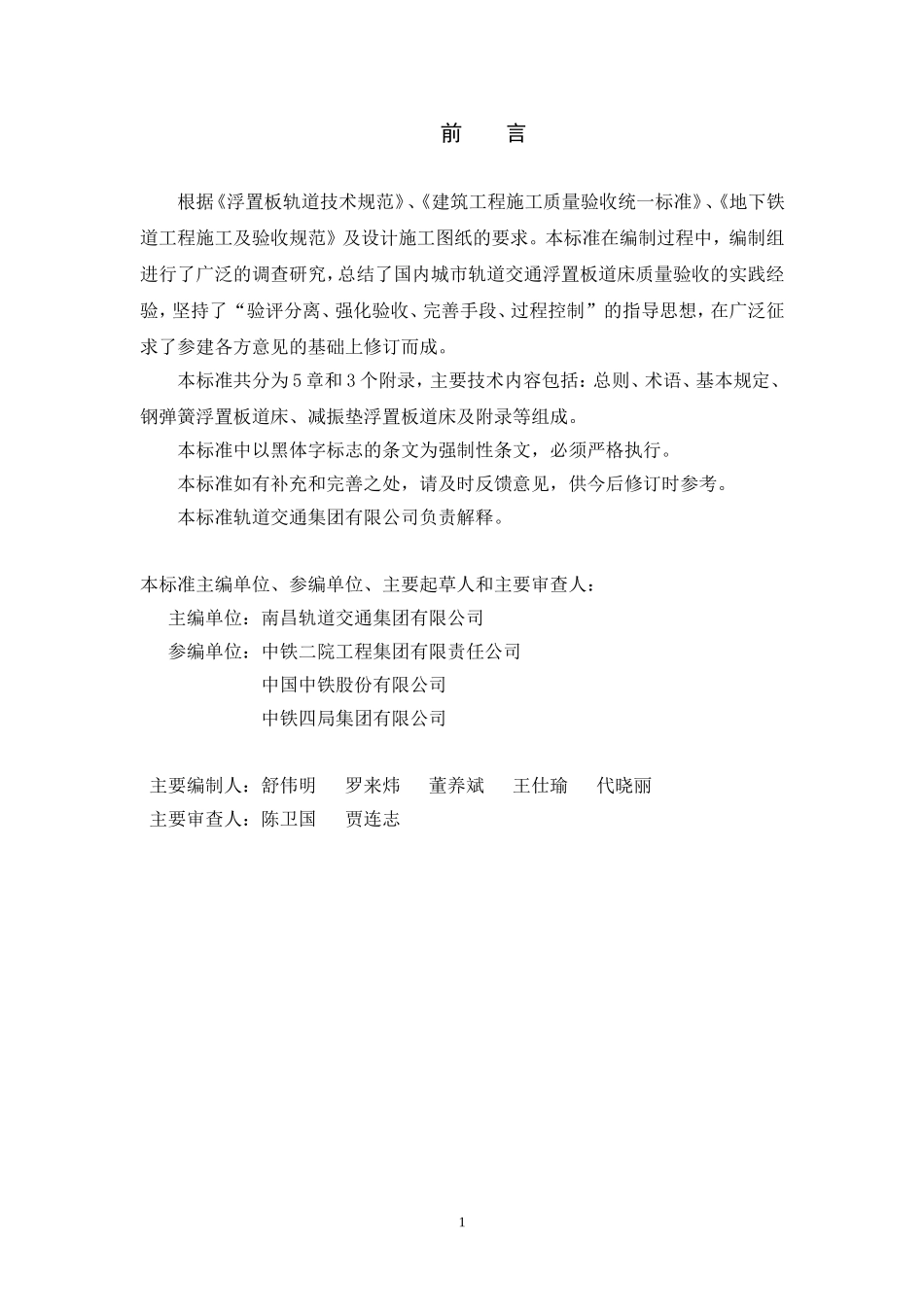

Q/NCGD002-2015南昌轨道交通浮置板道床工程质量验收标准南昌轨道交通集团有限公司2015年7月1前言根据《浮置板轨道技术规范》、《建筑工程施工质量验收统一标准》、《地下铁道工程施工及验收规范》及设计施工图纸的要求。本标准在编制过程中，编制组进行了广泛的调查研究，总结了国内城市轨道交通浮置板道床质量验收的实践经验，坚持了“验评分离、强化验收、完善手段、过程控制”的指导思想，在广泛征求了参建各方意见的基础上修订而成。本标准共分为5章和3个附录，主要技术内容包括：总则、术语、基本规定、钢弹簧浮置板道床、减振垫浮置板道床及附录等组成。本标准中以黑体字标志的条文为强制性条文，必须严格执行。本标准如有补充和完善之处，请及时反馈意见，供今后修订时参考。本标准轨道交通集团有限公司负责解释。本标准主编单位、参编单位、主要起草人和主要审查人：主编单位：南昌轨道交通集团有限公司参编单位：中铁二院工程集团有限责任公司中国中铁股份有限公司中铁四局集团有限公司主要编制人：舒伟明罗来炜董养斌王仕瑜代晓丽主要审查人：陈卫国贾连志2目录1总则..........................................................32术语..........................................................43基本规定.........................................................53.1一般规定...................................................53.2工程质量验收的划分.........................................63.3工程质量验收...............................................74钢弹簧浮置板道床.................................................84.1一般规定...................................................84.2隔离层铺设与隔振器套筒定位.................................84.3钢弹簧浮置板道床顶升.......................................95减振垫浮置板道床................................................115.1一般规定..................................................115.2减振垫铺设安装............................................11附录A检验批质量验收记录..........................................13附录B分项工程质量验收记录........................................14附录C分部工程质量验收记录........................................15本标准用词说明.....................................................16引用标准及文件名录.................................................1731总则1.0.1为加强南昌轨道交通浮置板道床质量管理，统一南昌轨道交通浮置板道床质量验收，保证工程质量，制定本标准。1.0.2本标准仅适用于南昌轨道交通浮置板道床的质量验收。1.0.3南昌轨道交通浮置板道床质量验收除应符合本规范外，尚应符合国家现行有关标准的规定。2术语2.1浮置板轨道系统floatingslabtracksystem4在板式或梁式整体道床与轨道基础之间设置隔振元件，构成质量、弹簧与阻尼系统，以隔离或减少轨道向周围传递振动的特殊轨道结构。2.2浮置板floatingslab采用预制或现浇的钢筋混凝土结构构成板式或梁式整体道床，通过隔振元件与轨道基础弹性隔离，构成质量、弹簧与阻尼系统的道床质量单元。2.3弹簧隔振器springisolator弹簧浮置板道床基本隔振元件，用于将浮置板与隧道、桥梁、路基等结构分离、连接，通过调节系统的频率、吸收输入的能量达到隔振减振的效果。一般由弹簧和阻尼组成。2.4弹簧隔振器外套筒metalhousing一般由金属材料构成，与浮置板混凝土浇筑在一起，传递荷载到内套筒。2.5弹簧隔振器内套筒springhousing由弹簧和阻尼材料组成，是弹簧隔振器的核心部件。2.6剪力铰sheardowel由销轴和轴套两个部件组成，布置在两块道床板之间，将相邻浮置板在板缝处相连的装置，起着传递剪力、协调道床板变形的作用。2.7橡胶密封条rubberseal用于密封浮置板之间及两侧与其它结构的间隙，防止杂物由间隙处落入浮置板底。2.8水平限位系统horizontallimitedsystem安装在弹簧隔振器外套筒中心位置下基底混凝土内的胀锚螺栓，起到隔振器的定位...
