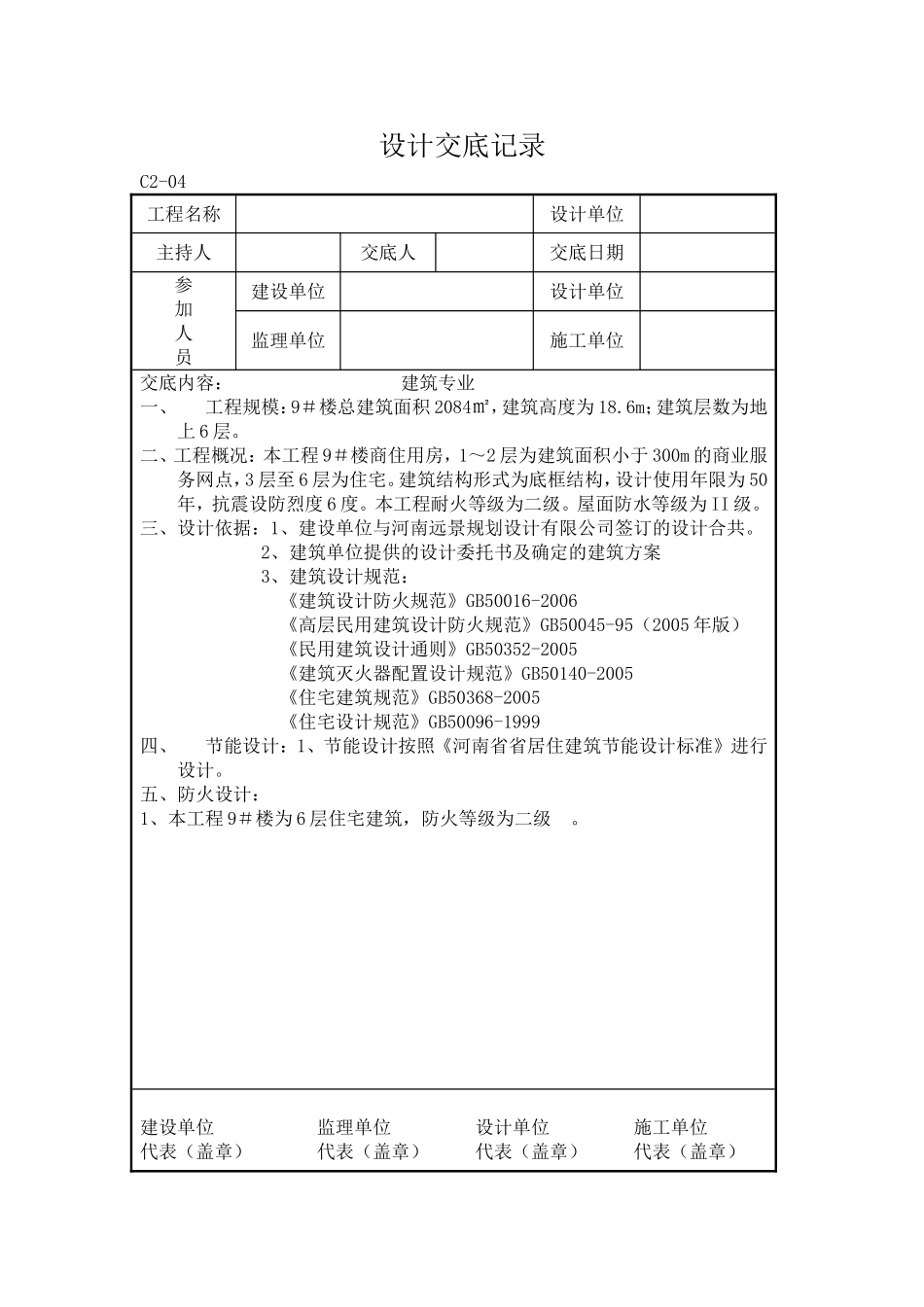

设计交底记录C2-04工程名称设计单位主持人交底人交底日期参加人员建设单位设计单位监理单位施工单位交底内容：建筑专业一、工程规模：9＃楼总建筑面积2084㎡，建筑高度为18.6m；建筑层数为地上6层。二、工程概况：本工程9＃楼商住用房，1～2层为建筑面积小于300m的商业服务网点，3层至6层为住宅。建筑结构形式为底框结构，设计使用年限为50年，抗震设防烈度6度。本工程耐火等级为二级。屋面防水等级为II级。三、设计依据：1、建设单位与河南远景规划设计有限公司签订的设计合共。2、建筑单位提供的设计委托书及确定的建筑方案3、建筑设计规范：《建筑设计防火规范》GB50016-2006《高层民用建筑设计防火规范》GB50045-95（2005年版）《民用建筑设计通则》GB50352-2005《建筑灭火器配置设计规范》GB50140-2005《住宅建筑规范》GB50368-2005《住宅设计规范》GB50096-1999四、节能设计：1、节能设计按照《河南省省居住建筑节能设计标准》进行设计。五、防火设计：1、本工程9＃楼为6层住宅建筑，防火等级为二级。建设单位监理单位设计单位施工单位代表（盖章）代表（盖章）代表（盖章）代表（盖章）设计交底记录C2-04工程名称设计单位主持人交底人交底日期参加人员建设单位设计单位监理单位施工单位交底内容：建筑专业1、本建筑为二类多层建筑，建筑耐火等级地上为二级，地上商业网点为一个防火分区，住宅每层每单元为一个防火分区。2、每单元设有一部钢筋混凝土疏散楼梯，楼梯通过层面相连通。3、所有设备管道预留孔洞在管道安装完毕后在每层用C20细石混凝土灌严楼板处管道周围缝隙用岩棉不燃材料严密填实。4、建筑物内的隔墙除特殊注明外均应砌至混凝土梁板底部不得留有缝隙。5、商业网点每层均设有磷酸铵盐灭火器，位置见平面图。6、户门为甲级防火门，管井门为丙级防火门。建设单位监理单位设计单位施工单位代表（盖章）代表（盖章）代表（盖章）代表（盖章）设计交底记录C2-04工程名称设计单位主持人交底人交底日期参加人员建设单位设计单位监理单位施工单位交底内容：结构专业1、工程概况本工程9＃楼商住用房，1～2层为建筑面积小于300m的商业服务网点，3层至6层为住宅。建筑结构形式为底框结构，设计使用年限为50年，抗震设防烈度6度。本工程耐火等级为二级。屋面防水等级为II级。基础形式为筏板独立柱基础。2、设计依据主体结构设计使用年限为50年。基本风压及雪压0.40KN/m²抗震设防烈度小于6度，基础设计依据为河南兴华地质工程有限公司提供的《岩土工程勘察报告》。3、主要荷载取值（单位KN/m²容重为KN/m3）上人屋面2.0，室外地下室顶盖5.0，住宅居室，厨房，卫生间2.0，阳台2.5，疏散楼梯3.5，楼面活荷载为：2.0，不上人屋面：0.5。4、主要结构材料钢筋采用HPB300及HPB335、HRB400，混凝土强度等级：筏板独立柱基础：C30。框架柱及剪刀墙：详见专业图纸，框架梁，楼板，楼梯：详见专业图纸。墙体采用MU10页岩砖砌块M7.5水泥砂浆砌筑。主要施工要求基础工程预留洞，应与相关专业图纸及设计施工人员核对无误后方可施工。建设单位监理单位设计单位施工单位代表（盖章）代表（盖章）代表（盖章）代表（盖章）设计交底记录C2-04工程名称设计单位主持人交底人交底日期参加人员建设单位设计单位监理单位施工单位交底内容：水暖专业一、给排水交底：1、设计依据：1）《建筑防火设计规范》（GB50016-2006）；2）《建筑给排水设计规范》（GB50015-2003）（2009版）；3）《住宅建筑规范》（GB50368-2005）；4）《住宅工程质量通病防控规范》（DB23/T1403-2101）;2/设计说明：1）生活水源：市政自来谁，经二次加压后向本工程供水。2）本工程污，废水采用合流制，室内排水重力自留排入室内排水检查井，污水经过检查井收集化粪池处理后排入市政排水管道。3）卫生间内设有卫生通风器。3.施工说明：1）给水管道采用PP-R管，管道连接为热熔连接，与设备，阀门，水表，水嘴等连接时，应采用专用管件或法兰接连。2）本工程排水立管采用PVC-U塑料双壁螺旋消音管，排水支管采用U-PVC实壁塑料排水管，排水横干管（包括埋地部分）采用PVC-U实壁塑料管，粘接；3）生活给水管上采用PP-R热熔阀或铜质...
