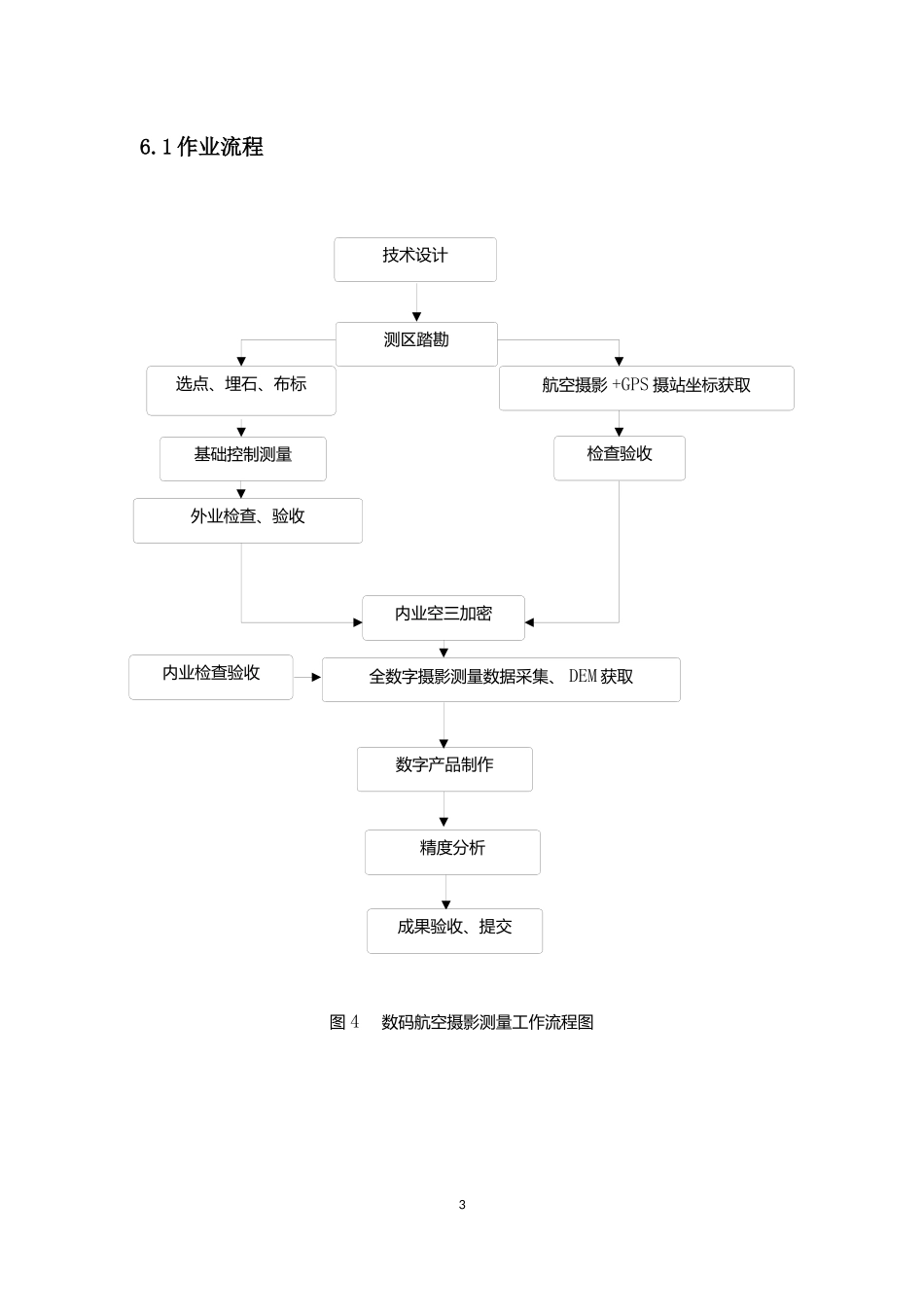

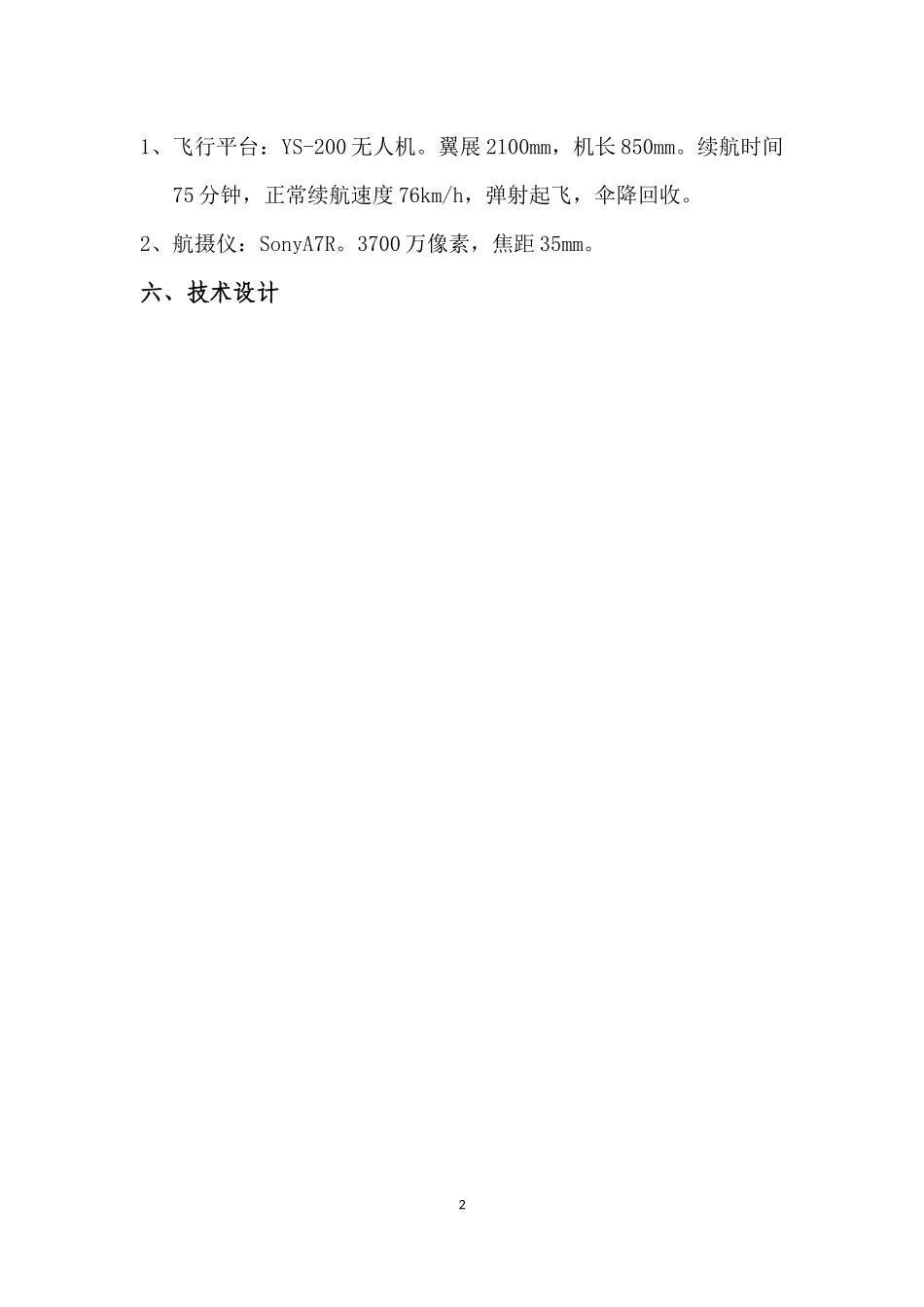

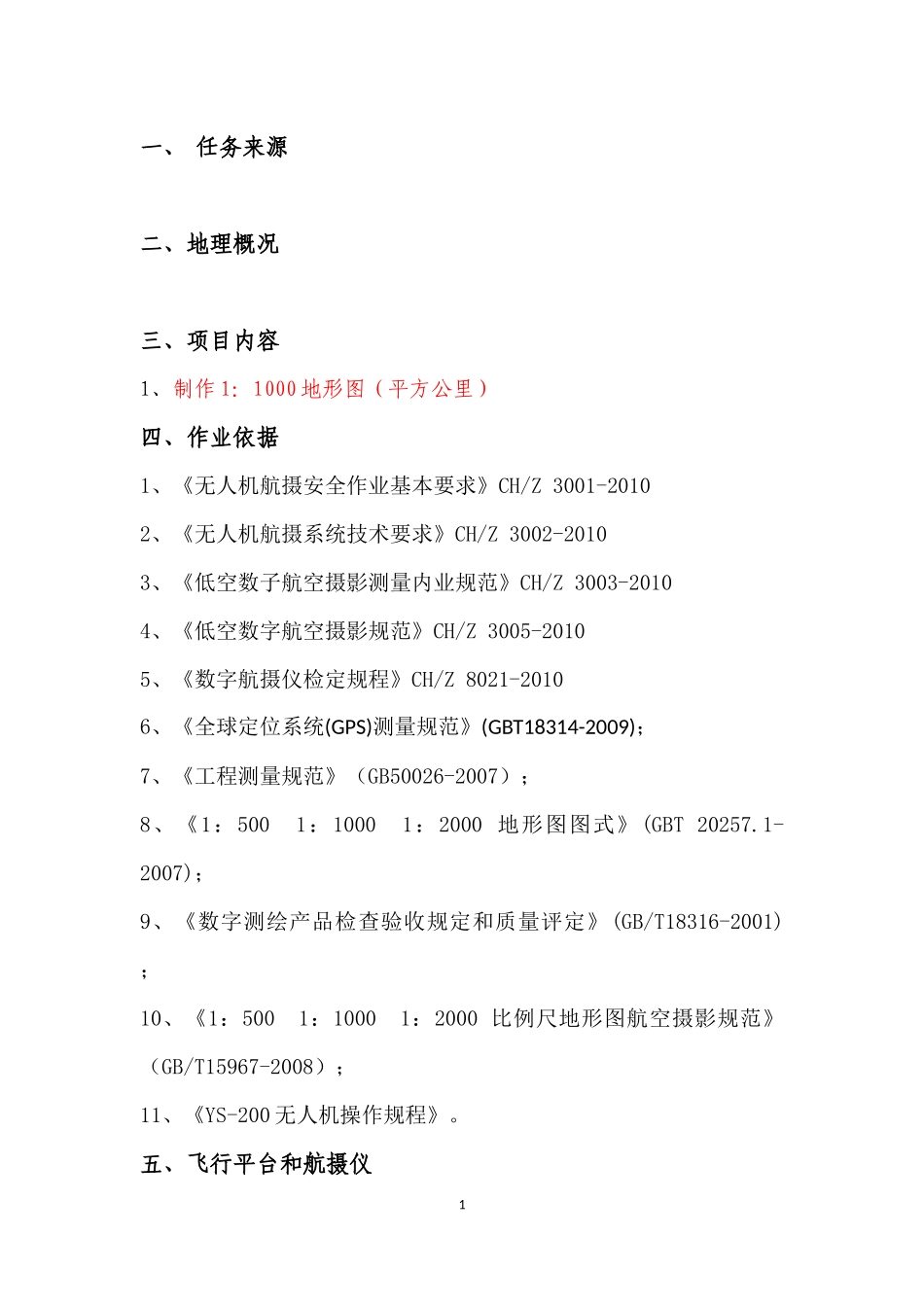

一、任务来源二、地理概况三、项目内容1、制作1：1000地形图（平方公里）四、作业依据1、《无人机航摄安全作业基本要求》CH/Z3001-20102、《无人机航摄系统技术要求》CH/Z3002-20103、《低空数子航空摄影测量内业规范》CH/Z3003-20104、《低空数字航空摄影规范》CH/Z3005-20105、《数字航摄仪检定规程》CH/Z8021-20106、《全球定位系统(GPS)测量规范》(GBT18314-2009)；7、《工程测量规范》（GB50026-2007）；8、《1：5001：10001：2000地形图图式》(GBT20257.1-2007)；9、《数字测绘产品检查验收规定和质量评定》(GB/T18316-2001)；10、《1：5001：10001：2000比例尺地形图航空摄影规范》（GB/T15967-2008）；11、《YS-200无人机操作规程》。五、飞行平台和航摄仪11、飞行平台：YS-200无人机。翼展2100mm，机长850mm。续航时间75分钟，正常续航速度76km/h，弹射起飞，伞降回收。2、航摄仪：SonyA7R。3700万像素，焦距35mm。六、技术设计2技术设计测区踏勘基础控制测量航空摄影+GPS摄站坐标获取检查验收外业检查、验收内业空三加密全数字摄影测量数据采集、DEM获取选点、埋石、布标内业检查验收数字产品制作图4数码航空摄影测量工作流程图精度分析成果验收、提交6.1作业流程36.2一般规定采用YS-200无人机野外航测数据采集，采用UASMaster7.0和cass9.0软件进行数字化制图。本测区投影方式采用高斯-克吕格3°带投影，中央子午线为117度。平面坐标系统采用1980西安坐标系，高程系统采用1985国家高程基准。基本等高距为1.0米地形图分幅按50cm×50cm矩形分幅。图名应采用地理名称（自然村）、行政或企（事）业单位名称进行命名。图名简练，唯一。6.3、控制网设计采用河北省CORS系统，利用已知的控制点为起算点。6.4航测设计依据《低空数字航空摄影规范》5.2.3要求确定基准面高程，并按照规范要求进行航摄分区的划分和航线布设。①摄区划分分区界线应与图廓线相一致；分区内地形高差不应大于1/4相对航高；在能够确保航线的直线型前提下，分区应尽量划大；当地面高差突变或有特殊要求时，分区界线可以破图廓划分。分区摄影基准面的高度（h基），以分区内具代表性的高点平均高程（h高）与低点平均高程（h低）之和的二分之一求得。②航线布设方向4航线按东西向直线飞行。特定条件下，亦可根据地形走向与专业测绘的需要飞行；常规航摄航线应与图廓线平行敷设。某些情况下，航线应沿图幅中心线敷设；按专业测绘的要求和特殊的地形条件敷设航线；水域、海区常规敷设航线时，应尽可能避免像主点落水，要确保所有岛屿覆盖完整，并能构成正常重叠的立体像对；测图控制作业非常困难的地区，可根据用户的设计要求，敷设控制航线。③摄影时间航摄季节应选择本摄区最有利的气象条件，并要尽可能的避免或减少地表植被和其他覆盖物(如：积雪、洪水、沙尘等)对摄影和测图的不良影响，确保航摄像片能够真实地显现地面细部。选择航摄时间，既要保证具有充足的光照度，又要避免过大的阴影，一般根据摄区的太阳高度角和阴影倍数选定。④航摄范围覆盖摄区边界覆盖保证：航向覆盖超出摄区边界线应不少于2条基线。旁向覆盖超出摄区边界一般不少于像幅的50%，最少不小于像幅的35%。⑤像片重叠度航向重叠度和旁向重叠度根据项目具体情况进行设定。⑥补摄和重摄航摄过程中出现的绝对漏洞、相对漏洞及其他严重缺陷必须及时补摄。漏洞补摄必须按原设计航线进行。补摄航线的两端一般需超出漏洞外两条基线。56.5像控点测量1、本测区共布设像控点350个，其中巴克什营100平方公里，布设像控点150个，虎什哈160平方公里，布设像控点200个。像控点全部采用白色反光带。2、像控点的加密：局部地区进行像控点加密。均选刺在线状地物交角良好的交点上或影像小于0.2mm的点状地物中心，高程变化较小，在相邻像片上影像清晰便于联测的目标。点位实地的判刺精度为图上0.1mm。当点位高出或低于地面目标时，均量其至地面比高，注至0.1m。3、像控点整饰：像片正面整饰，平高点和高程点均以刺孔为中心，绘7mm直径的圆，平高点用红色、高程点用绿色整饰，点号与高程用分式表示。像片反面整饰用铅笔，略图绘在2cm×2cm的方框内，在方框旁...
