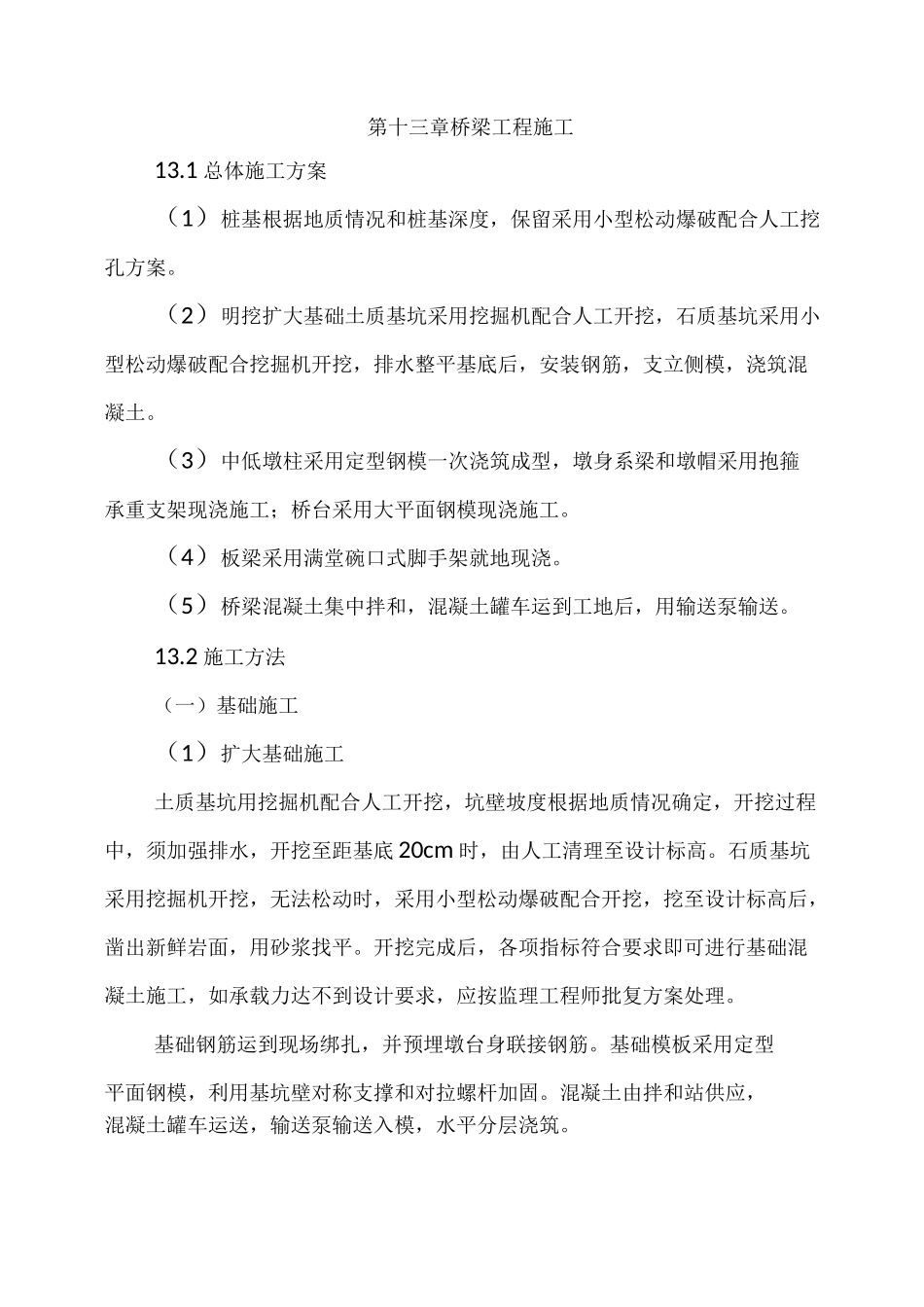

第十三章桥梁工程施工13.1总体施工方案（1）桩基根据地质情况和桩基深度，保留采用小型松动爆破配合人工挖孔方案。（2）明挖扩大基础土质基坑采用挖掘机配合人工开挖，石质基坑采用小型松动爆破配合挖掘机开挖，排水整平基底后，安装钢筋，支立侧模，浇筑混凝土。（3）中低墩柱采用定型钢模一次浇筑成型，墩身系梁和墩帽采用抱箍承重支架现浇施工；桥台采用大平面钢模现浇施工。（4）板梁采用满堂碗口式脚手架就地现浇。（5）桥梁混凝土集中拌和，混凝土罐车运到工地后，用输送泵输送。13.2施工方法（一）基础施工（1）扩大基础施工土质基坑用挖掘机配合人工开挖，坑壁坡度根据地质情况确定，开挖过程中，须加强排水，开挖至距基底20cm时，由人工清理至设计标高。石质基坑采用挖掘机开挖，无法松动时，采用小型松动爆破配合开挖，挖至设计标高后，凿出新鲜岩面，用砂浆找平。开挖完成后，各项指标符合要求即可进行基础混凝土施工，如承载力达不到设计要求，应按监理工程师批复方案处理。基础钢筋运到现场绑扎，并预埋墩台身联接钢筋。基础模板采用定型平面钢模，利用基坑壁对称支撑和对拉螺杆加固。混凝土由拌和站供应，混凝土罐车运送，输送泵输送入模，水平分层浇筑。（2）桩基施工①桩基成孔浅桩采用小型松动爆破配合人工挖孔，测量放样确定各桩基孔位后，按桩径做好孔口护围，并设置手摇绞车排渣。在开挖过程中，采用15cm厚C15混凝土护壁，每层护壁高度不得超过1.0m，地质变化段埋设连接钢筋增加护壁的整体性。岩层开挖采用爆破作业，炮眼布置根据岩层硬度和倾向而定，先试爆，确定间距及用药量，防止成孔过大或孔壁破坏。当桩底进入倾斜岩层时,桩底应凿成水平状。孔内经爆破后，应先通风排烟，经检查无毒气后，施工人员方可下井继续作业。孔内有水时应做好排水工作，刚浇筑的护壁混凝土不得被水浸泡。挖孔时，应注意施工安全。挖孔工人必须配有安全帽、安全绳，必要时应搭设掩体。提取土渣的吊桶、吊钩、钢丝绳、卷扬机等机具，应经常检查。井口围护应高出地面200血-300血，防止土、石、杂物落入孔内伤人。挖孔工作暂停时，孔口必须罩盖并派专人守护。如孔内的二氧化碳含量超过0.3%,或孔深超过10m时，应采用机械通风。②孔底清渣挖孔桩爆破终了时，孑匕底应预留20-30cm，用人工、风镐凿除至设计标高，将松散石渣、淤泥等拢动软土层清理干净，如地质复杂，应用钢钎探明孔底以下地质情况，并报经监理工程师复查认可后方可灌注混凝土，以保证桩底嵌岩效果。③钢筋笼制作安装钢筋笼根据孔深在施工现场分节制作成型，吊车起吊入孔，采用2台电焊机单面焊接。桩基检测管下端用钢板封底焊牢，并牢固绑扎在加强箍筋内侧，随钢筋笼接长用套管焊接密封，最后一节焊好后应灌满净水用木塞堵死。④混凝土灌注当孔底及孔壁渗入的地下水上升速度＞6mm/min时，采用水下灌注混凝土的方法施工,灌注混凝土之前,孔内水位至少应与孔外地下水位相同;若孔壁土质易坍塌,应使孔内水位高于地下水位1-1.5m。水下混凝土采用①30cm导管灌注，导管使用前进行水密试验，灌注时采用混凝土罐车配合吊车运送混凝土，首批混凝土采用剪球灌注，其容量应保证导管埋深不小于1.0m，混凝土灌注应连续进行，导管埋深控制在2-6m,每根桩的灌注时间控制在8h以内。当孔内无水和地下水上升速度＜6mm/min时，采用干灌的方法，混凝土塌落度控制在7cm--9cm左右，并保证足够的砂率，使混凝土自重密实。灌注时导管对准孔中心，孑匕底积水不得超过5cm，灌注速度应尽可能加快，使混凝土对孔壁的侧压力尽快大于渗水压力，以防止孔内渗水，桩顶以下2m范围内用插入式振动棒振捣密实。（3）承台施工首先做好基底垫层，然后现场绑扎焊接承台钢筋，钢筋安装时预埋墩身连接钢筋。承台模板加固及混凝土施工参考扩大基础相关工艺进行。（二）墩台施工（1）墩台身施工施工前，凿除基础、承台与墩台身结合部位表层砂浆，定出墩台身位置。墩台身钢筋在加工棚集中下料，现场绑扎成型，用吊车配合安装，墩身钢筋与基础预留联接筋焊接。脚手架采用钢管脚手架搭设。中低墩柱采用定型钢模一次浇筑成型，模板用吊车安装，柱模四周用缆风绳对拉。混凝土采...
