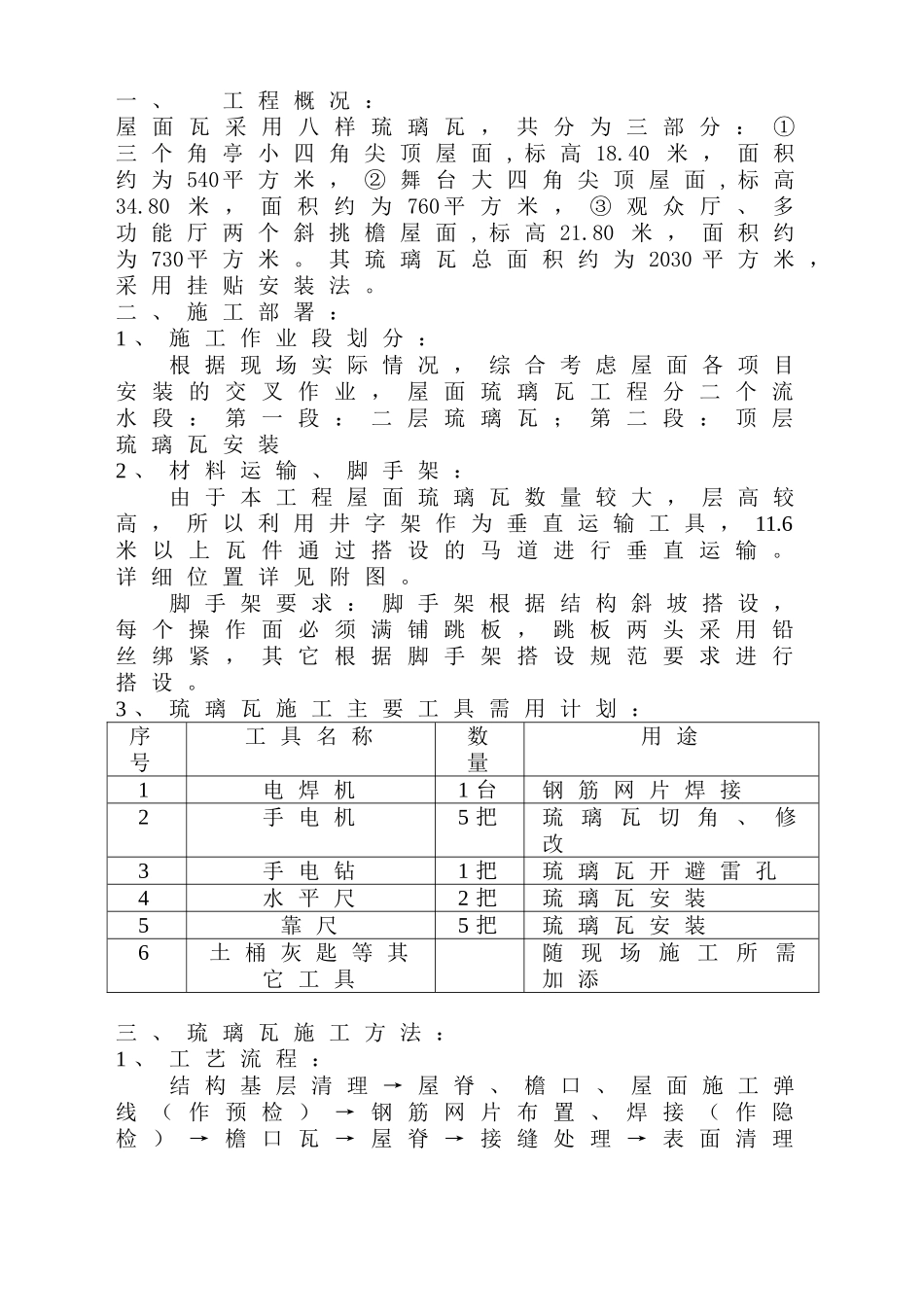

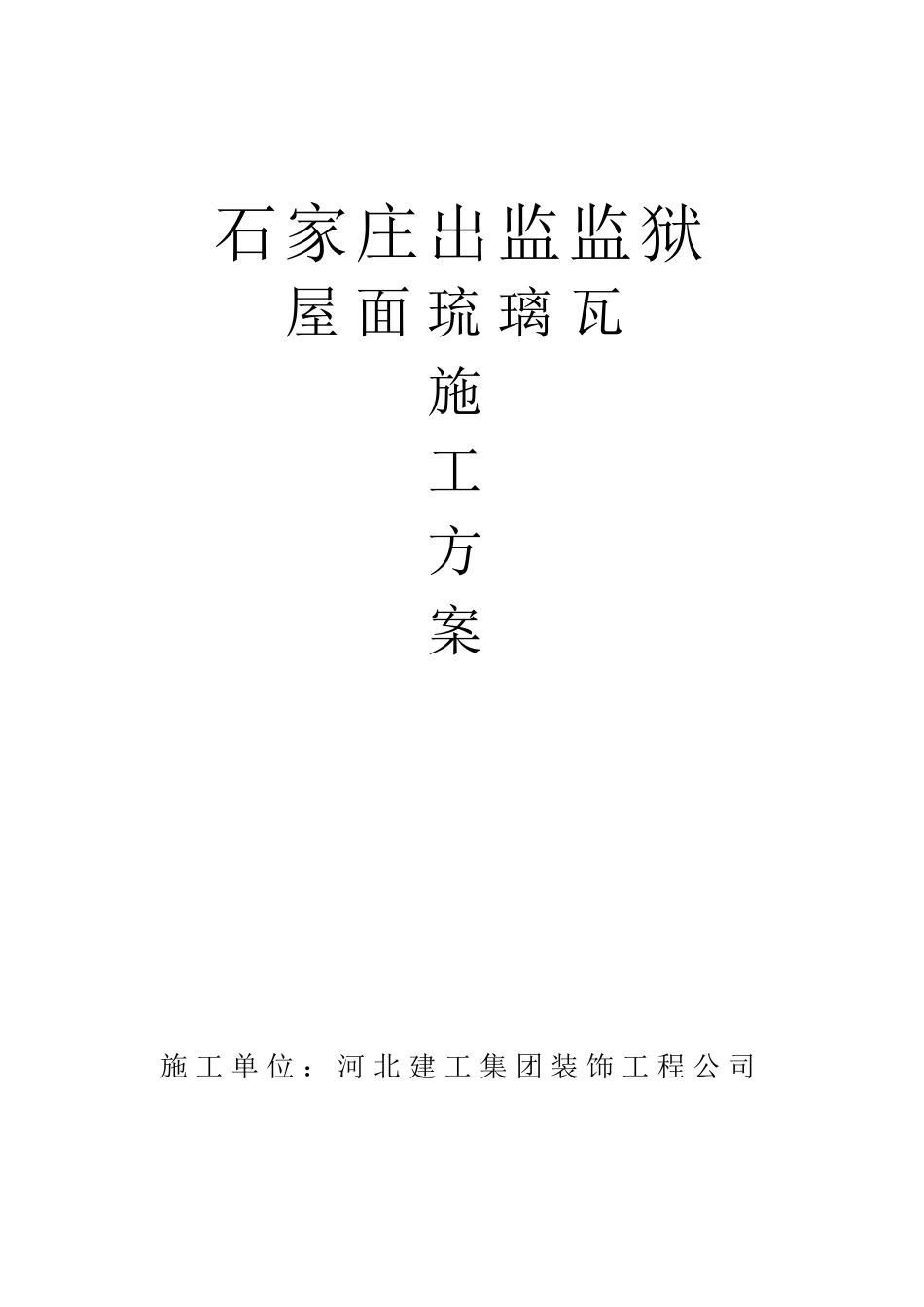

石家庄出监监狱屋面琉璃瓦施工方案施工单位：河北建工集团装饰工程公司目录一、工程概况二、施工部署三、琉璃瓦施工方法四、安装技术措施五、工程质量要求及保证措施六、安全注意事项七、工期和施工作业进度计划一、工程概况：屋面瓦采用八样琉璃瓦，共分为三部分：①三个角亭小四角尖顶屋面,标高18.40米，面积约为540平方米，②舞台大四角尖顶屋面,标高34.80米，面积约为760平方米，③观众厅、多功能厅两个斜挑檐屋面,标高21.80米，面积约为730平方米。其琉璃瓦总面积约为2030平方米，采用挂贴安装法。二、施工部署：1、施工作业段划分：根据现场实际情况，综合考虑屋面各项目安装的交叉作业，屋面琉璃瓦工程分二个流水段：第一段：二层琉璃瓦；第二段：顶层琉璃瓦安装2、材料运输、脚手架：由于本工程屋面琉璃瓦数量较大，层高较高，所以利用井字架作为垂直运输工具，11.6米以上瓦件通过搭设的马道进行垂直运输。详细位置详见附图。脚手架要求：脚手架根据结构斜坡搭设，每个操作面必须满铺跳板，跳板两头采用铅丝绑紧，其它根据脚手架搭设规范要求进行搭设。3、琉璃瓦施工主要工具需用计划：序号工具名称数量用途1电焊机1台钢筋网片焊接2手电机5把琉璃瓦切角、修改3手电钻1把琉璃瓦开避雷孔4水平尺2把琉璃瓦安装5靠尺5把琉璃瓦安装6土桶灰匙等其它工具随现场施工所需加添三、琉璃瓦施工方法：1、工艺流程：结构基层清理→屋脊、檐口、屋面施工弹线（作预检）→钢筋网片布置、焊接（作隐检）→檐口瓦→屋脊→接缝处理→表面清理→成品保护→验收。2、施工准备：（1）材料准备：A：琉璃瓦的包装、捆扎应符合运输、及搬运的要求。各琉璃瓦件需根据屋面瓦施工布置图按安装顺序分类堆放待用。B：钢筋根据琉璃瓦布置要求铺好后与预留钢筋焊接在一起。四、琉璃瓦挂贴技术措施：1、首先校对施工单位所提供交底控制线，根据施工图纸在屋面弹出交叉线，测量每个平面尺寸的数据（即出板面的多少）能否满足设计尺寸要求。2、查对施工单位在屋面所预埋钢筋，根据施工图纸在屋面放出中线，将琉璃瓦施工分格线弹出（每一列瓦都弹），焊接钢筋网片。3、琉璃瓦安装：（本工艺中最重要的一道工序）首先将琉璃瓦放置在水中泡，挑出不符合质量要求的瓦件。尖顶琉璃瓦安装按每一面自分中往两边进行施工，其相邻一边也同时施工，以求沟槽对齐；从檐口（檐口处勾头、滴水均采用20#铜丝和钢筋网横向钢筋拉接在一起）向脊部先挂出两排板瓦（檐口以上的板瓦隔三块绑一块），板瓦与板瓦之间的灰缝为20MM，板瓦压六留四（详细见图纸）。接着两板瓦之间再挂上筒瓦，从檐口向脊部挂贴（檐口以上的筒瓦遇到可绑横筋就采用铜丝拉接，其它采用钉子钉好）；跟着两边各再挂贴出一排板瓦，按以上顺序一直挂贴到斜脊直到挂贴完整面；接着挂贴其它两面直到挂贴完；斜脊两边板瓦、筒瓦均切割成45度角，并留出约30MM的灰缝；接着挂贴其它两面直到挂贴完；斜脊两边挡上斜挡沟（两边斜挡勾之间距离为筒瓦脊宽度），斜脊檐口处先在两板瓦之间挂贴好螳螂勾头作上筒瓦脊一直到尖顶，四个筒瓦脊均切割成90度尖角拼成四通形状挂贴在尖顶。挑檐琉璃瓦安装基本同尖顶琉璃瓦安装；其中原石材平脊采用异形方脊瓦，斜脊与方脊瓦的交接是把斜脊切割成燕尾的形状，由斜脊来卡方脊瓦，调整斜脊高度使方脊瓦高于斜脊。五、工程质量要求及保证措施（一）工程质量要求1、基体处理琉璃瓦应贴在湿润、干净的基层上。基体表面用水湿润。2、琉璃瓦预排（1）琉璃瓦安装前应先选瓦预排，以使拼缝均匀。非整瓦件应排在次要部位或阴角处。（2）琉璃瓦的压、接缝应符合设计要求。如设计无要求时可先做样板，以决定压、接缝大小。（3）琉璃瓦挂贴前应将瓦的背面清理干净，并浸水1~2h，待表面晾干后，方可使用。冬期施工需在掺入2%盐的温水中浸泡1~2h，晾干后方可使用。3、琉璃瓦挂贴（1）琉璃瓦宜采用1：2.5：0.6水泥砂浆石灰混合后粘贴，砂浆厚度为20MM左右。（2）挂贴琉璃瓦时，如遇有突出物，应用整瓦套切吻合，不得用非整瓦拼凑挂贴。（3）琉璃瓦的搭接空白处应用同瓦色的色灰抹平。（4）搭接缝抹平后，应及时将面层残存的水泥浆清洗干净，并做好...
