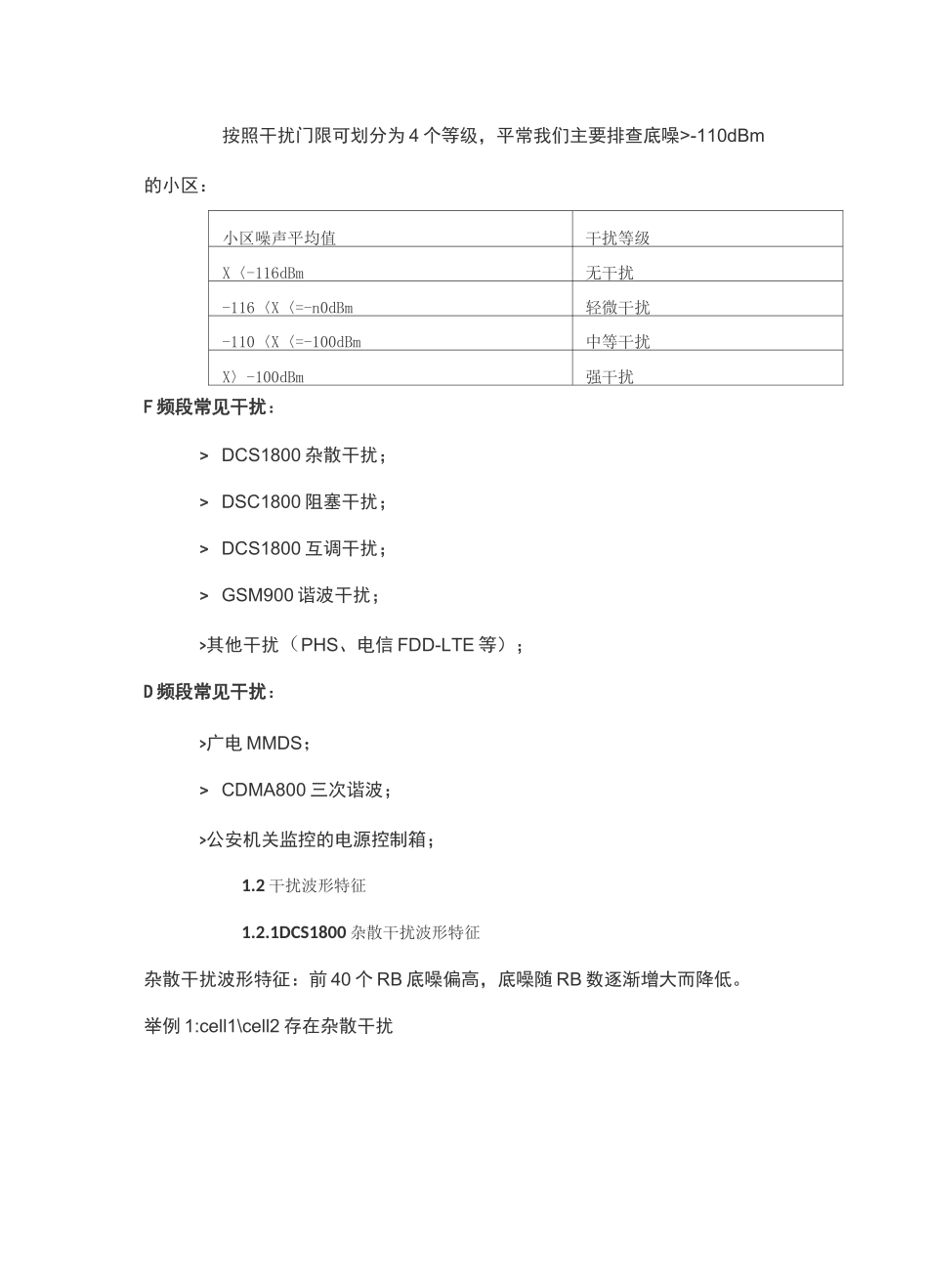

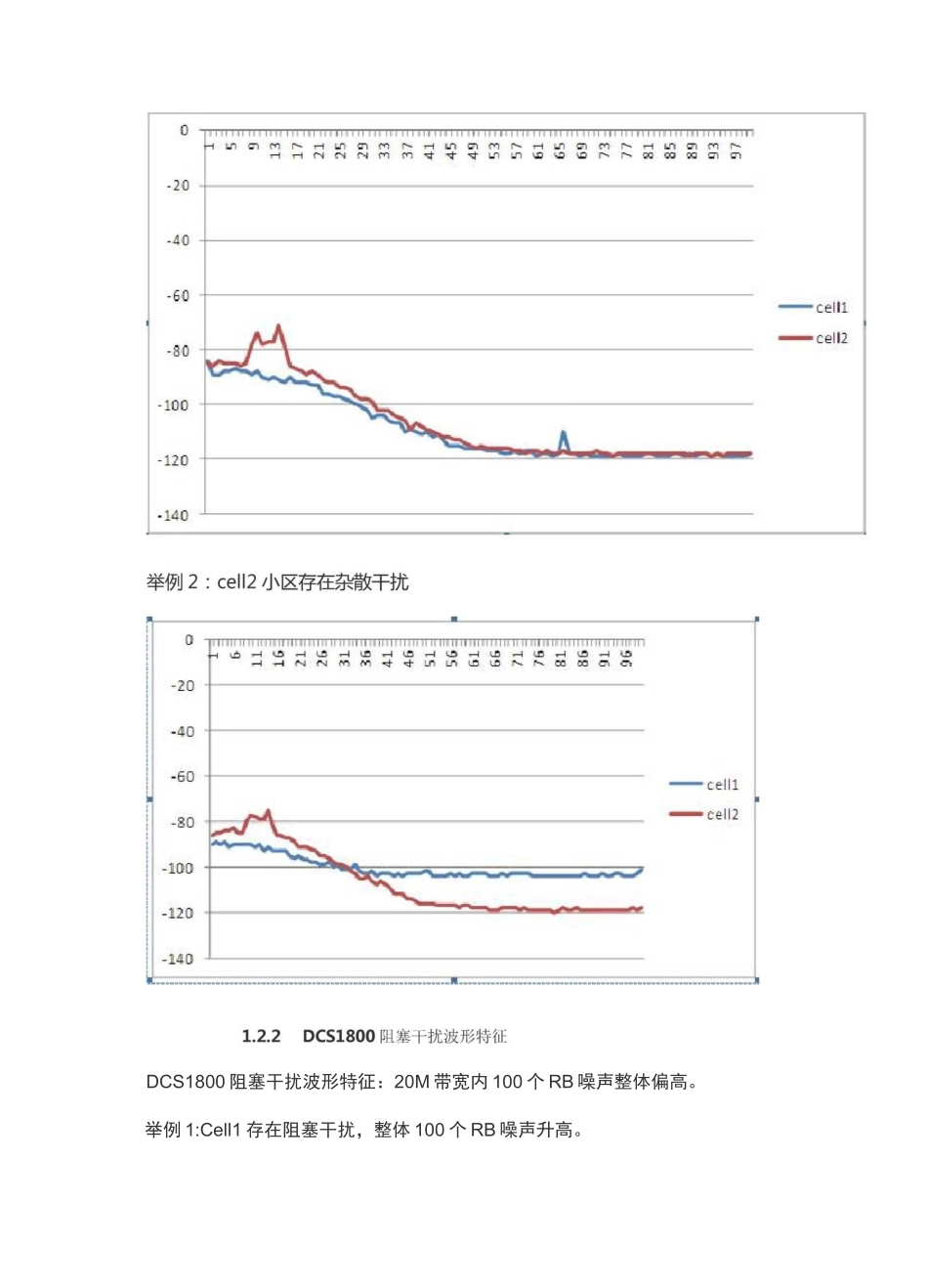

转发：LTE常见干扰排查（中国移动）日期：2017-01-1211:04浏览：149评论：0在任何通信系统中，都存在环境背景噪声，我们一般称之为高斯白噪声。高斯白噪声的功率谱密度可用下面的公式来表达：kT,其中k=1.38X10-23j/°K为波尔兹曼常数，T为绝对温度，绝对温度二摄氏温度+273。转换为对数形式，即10log（kT）。在常温下，T=290oK，此时的白噪声功率谱密度=-174dBm/Hz。我们通常所指的通信系统的底噪就是指的一定带宽内的高斯白噪声的总功率。比如：假设系统使用带宽为20MHz，那么，20MHz内系统底噪为：-174dBm/Hz+10log20000000Hz=-101dBm/20MHz对于LTETDD系统单个子载波（15KHz）而言，其底噪为：-174dBm/Hz+10logl5000Hz=-132.2dBm/子载波对于单个RB而言，由12个15KHz的子载波构成（共180KHz），那么，单个RB的底噪为：-174dBm/Hz+10log180000Hz=-121.4dBm/RB而对于一般的接收机来说，还要在上述功率值的基础上加上噪声系数NF。一般基站的噪声系数是3~4dB。LTE带宽和底噪以及过低门限对应关系带宽14实际底噪-111-10过低门限-120-111.1LTE常见干扰按照干扰门限可划分为4个等级，平常我们主要排查底噪>-110dBm的小区：小区噪声平均值干扰等级X〈-116dBm无干扰-116〈X〈=-n0dBm轻微干扰-110〈X〈=-100dBm中等干扰X〉-100dBm强干扰F频段常见干扰：>DCS1800杂散干扰；>DSC1800阻塞干扰；>DCS1800互调干扰；>GSM900谐波干扰；>其他干扰（PHS、电信FDD-LTE等）；D频段常见干扰：>广电MMDS；>CDMA800三次谐波；>公安机关监控的电源控制箱；1.2干扰波形特征1.2.1DCS1800杂散干扰波形特征杂散干扰波形特征：前40个RB底噪偏高，底噪随RB数逐渐增大而降低。举例1:cell1\cell2存在杂散干扰DCS1800阻塞干扰波形特征：20M带宽内100个RB噪声整体偏高。举例1:Cell1存在阻塞干扰，整体100个RB噪声升高。G--celeel--120-140ininiiniimilinimiHiiiiMiiiuiiiiiIIIIIiiiiIIEIIiimriiBiimJiLimnHIIIIIIiiHiiiikiu举例2:广州榕溪工业区FE1小区存在阻塞干扰，整体RB底噪偏高，去掉1865MHz~1875MHz频点后，干扰消失；1.2.3DCS1800互调干扰波形特征DCS1800互调干扰波形特征：底噪高低起伏，底噪有高有低。举例1:cell1存在DCS1800互调干扰。GSM900谐波干扰波形特征：带内个别RB噪声较高，没有突起的RB底噪较低。举例1：小区2存在GSM900谐波干扰cell1cel13-110J加-1251.2.5PHS干扰波形特征1.2.6广电MMDS干扰排查截图（扫频仪）1・2・7公安机关监控的电源控制箱对D频段干扰QOSQSDOMHZ66.7dBmPFPAMF^tk25Q™000MHz-2700JOOOOQMHzHRBW:5DkHzGPSPosN™E--li!--jSave■■ScreenSaveTraceUssrPresetsGPSTime:Pwrtiow20W2517J431・2・7公安机关监控的电源控制箱对D频段干扰干扰频率2587.4MHz，峰值为-79.04dBm/RB，该电源控制箱就是干扰源。根据以往干扰排查的经验，针对不同的干扰，建议解决方案如下:•杂散干扰解决方案：＞增加与DCS天线隔离;＞加装DCS滤波器；•阻塞干扰解决方案：＞增加与DCS天线隔离;＞换LTE的RRU；＞退高频频点（频率为1870~1875MHZ频点）；1.3干扰解决方案r上iktf•互调干扰解决方案：＞增加与DCS天线隔离；＞更换DCS天馈系统•谐波干扰解决方案：＞增加与GSM900天线隔离;＞更换GSM900天馈系统；•其它干扰解决方案：其它外部干扰需要通过扫频仪器来确定干扰源，常见的外部干扰有：A）PHS（小灵通）干扰，需上报无线管理委员会，让他们协调关闭造成干扰的PHS；1・2・7公安机关监控的电源控制箱对D频段干扰
