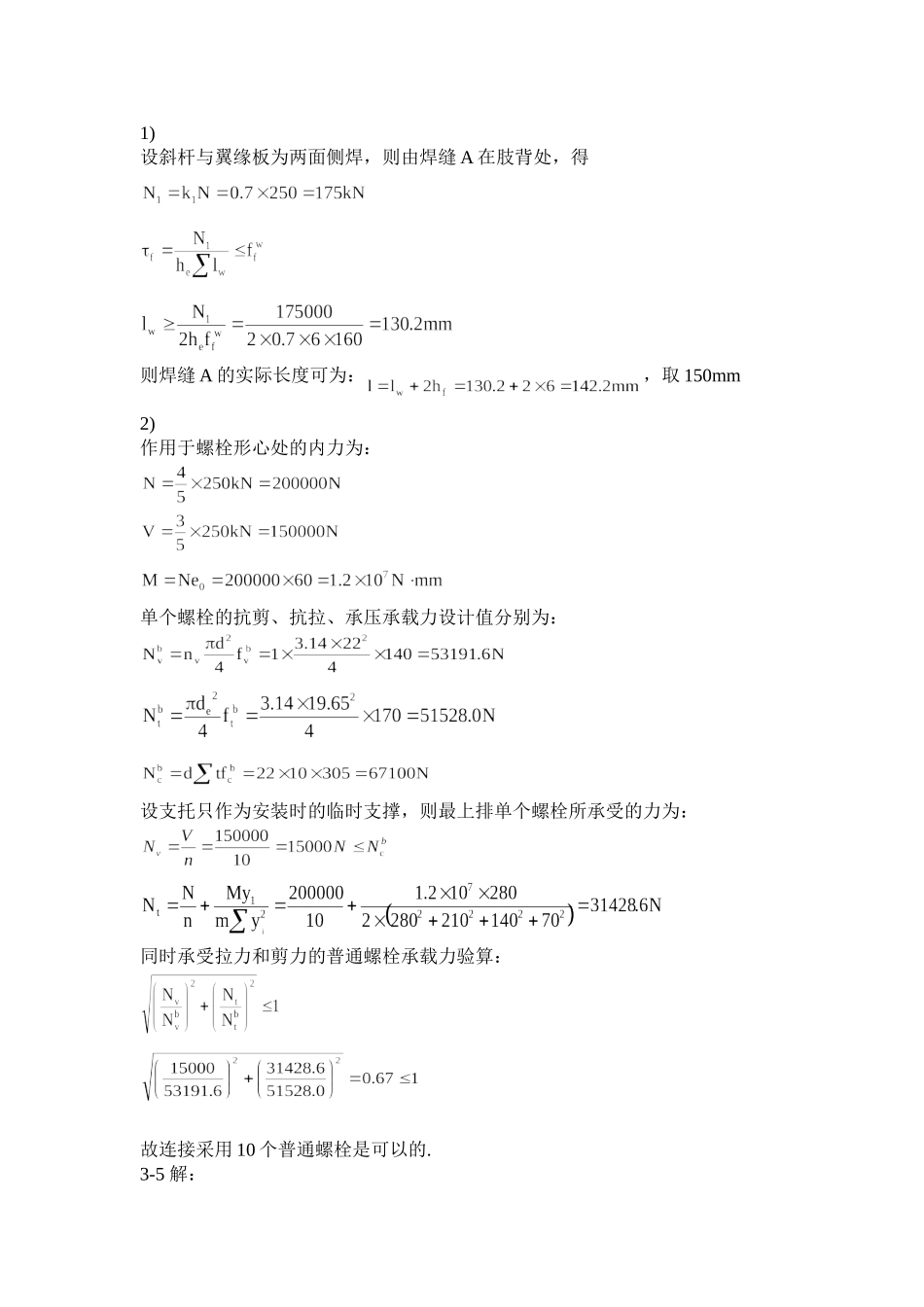

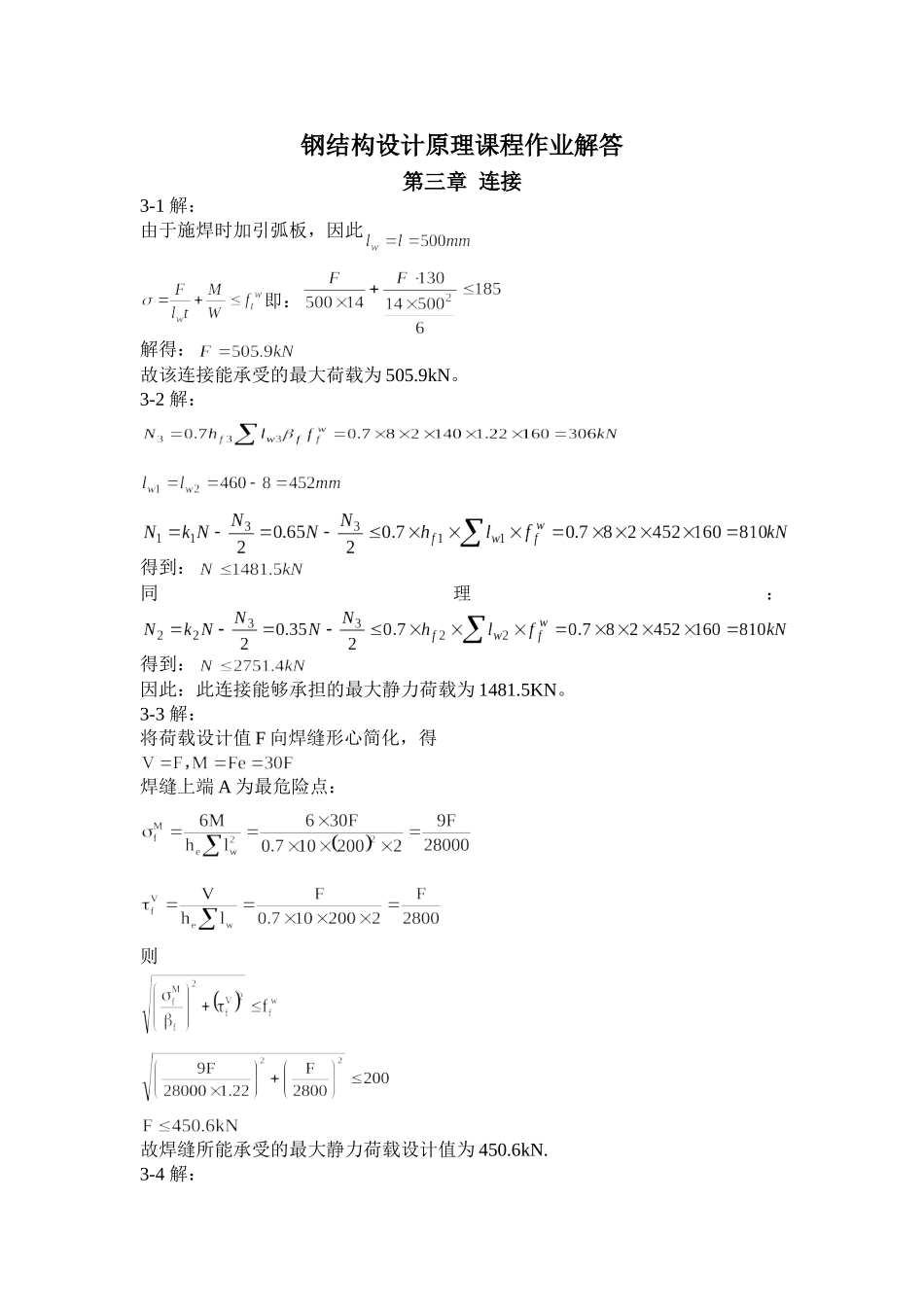

钢结构设计原理课程作业解答第三章连接3-1解：由于施焊时加引弧板，因此即：解得：故该连接能承受的最大荷载为505.9kN。3-2解：得到：同理：得到：因此：此连接能够承担的最大静力荷载为1481.5KN。3-3解：将荷载设计值F向焊缝形心简化，得,焊缝上端A为最危险点：则故焊缝所能承受的最大静力荷载设计值为450.6kN.3-4解：1)设斜杆与翼缘板为两面侧焊，则由焊缝A在肢背处，得则焊缝A的实际长度可为：，取150mm2)作用于螺栓形心处的内力为：单个螺栓的抗剪、抗拉、承压承载力设计值分别为：设支托只作为安装时的临时支撑，则最上排单个螺栓所承受的力为：同时承受拉力和剪力的普通螺栓承载力验算：故连接采用10个普通螺栓是可以的.3-5解：将N、P向焊缝形心处简化，则危险点A处受力：则焊缝仅受轴力N和剪力V的作用，则由此可取，3-6解：1、确定连接盖板的截面尺寸采用双盖板拼接，截面尺寸可选10×510mm，与被连接板钢板截面面积接近且稍大，钢材为Q235钢。2、计算需要的C级普通螺栓数目和布置螺栓单个螺栓的抗剪承载力设计值：单个螺栓的承压承载力设计值：连接所需螺栓数目，取16个，4排。（也可取15个，3排）采用并列布置，连接盖板尺寸为10×510×710mm，端距55mm，栓距80mm，边距75mm，线距120mm。3、验算被连接钢板的净截面强度故强度满足。3-7解：1、确定连接盖板的截面尺寸采用双盖板拼接，截面尺寸可选10×510mm，与被连接板钢板截面面积接近且稍大，钢材为Q235钢。2、计算螺栓数目（1）采用摩擦型高强螺栓连接查表知：单个螺栓的抗剪承载力设计值：连接所需螺栓数目，取16个，4排。（也可取15个，3排）采用并列布置，连接盖板尺寸为10×510×710mm，端距55mm，栓距80mm，边距75mm，线距120mm。（2）采用承压型高强螺栓连接单个螺栓的抗剪承载力设计值：单个螺栓的承压承载力设计值：连接所需螺栓数目，取10个，2排。采用并列布置，连接盖板尺寸为10×390×510mm，端距55mm，栓距80mm，边距55mm，线距100mm。3、验算被连接钢板的强度验算Ι-Ι截面（1）采用摩擦型高强螺栓连接故强度满足。（2）采用承压型高强螺栓连接故强度满足。3-8解：10.9级M20的高强度螺栓，查表得高强度螺栓预拉力，抗滑移系数。作用于螺栓群形心处的内力为：每个高强度螺栓的承载力设计值：最上排单个螺栓所承受的内力：同时承受拉力和剪力的高强度螺栓承载力验算：此连接安全。第四章轴心受力构件4-2解：（1）钢板1-1截面验算强度满足。（2）需要验算钢板2-2截面验算，因为2-2截面的净截面面积远小于1-1截面。假定轴力在13个螺栓中平均分配。强度满足。（3）验算拼接板强度拼接板3-3截面受力最大。强度满足。4-7解：根据题意，截面对两个轴方向的计算长度，1、a图截面验算（1）计算截面特性截面面积截面惯性矩截面回转半径，（2）构件长细比及刚度验算刚度满足要求。（3）构件整体稳定性验算由于构件截面无削弱，故不必验算强度。对x，y轴均为b类截面，查附表4-2得：，故整体稳定满足。（4）构件局部稳定性验算翼缘宽厚比：腹板高厚比：局部稳定满足。故a图截面满足要求。2、b图截面验算（1）计算截面特性截面面积截面惯性矩截面回转半径，（2）构件长细比及刚度验算刚度满足要求。（3）构件整体稳定性验算由于构件截面无削弱，故不必验算强度。对x，y轴均为b类截面，查附表4-2得：，故整体稳定不满足。（4）构件局部稳定性验算翼缘宽厚比：腹板高厚比：局部稳定满足。故b图截面不满足要求。第五章受弯构件5-1解：1、荷载计算次梁计算单元宽度为2.5m，次梁承担的线荷载设计值为：2、截面选择次梁与主梁按铰接设计，则：所需截面系数初选Ι22b，查表，，，翼缘厚，腹板厚，查表得，，腹板与翼缘交接圆角，质量，自重3、截面验算次梁与铺板牢固连接，因此不必计算整体稳定性。所选截面为型钢，因此不必验算局部稳定。只验算构件刚度和强度。（1）刚度验算次梁承担的线荷载标准值为：满足要求。（2）抗弯强度验算，满足要求（3）抗剪强度验算由于型钢腹板与翼缘处较厚，可不验算抗剪强度。（4）局部压应力验算没有给出主次梁的连接情况，暂不验算局部压应力。5-4解：1、计算截面特性截面面积截面惯性矩截...
