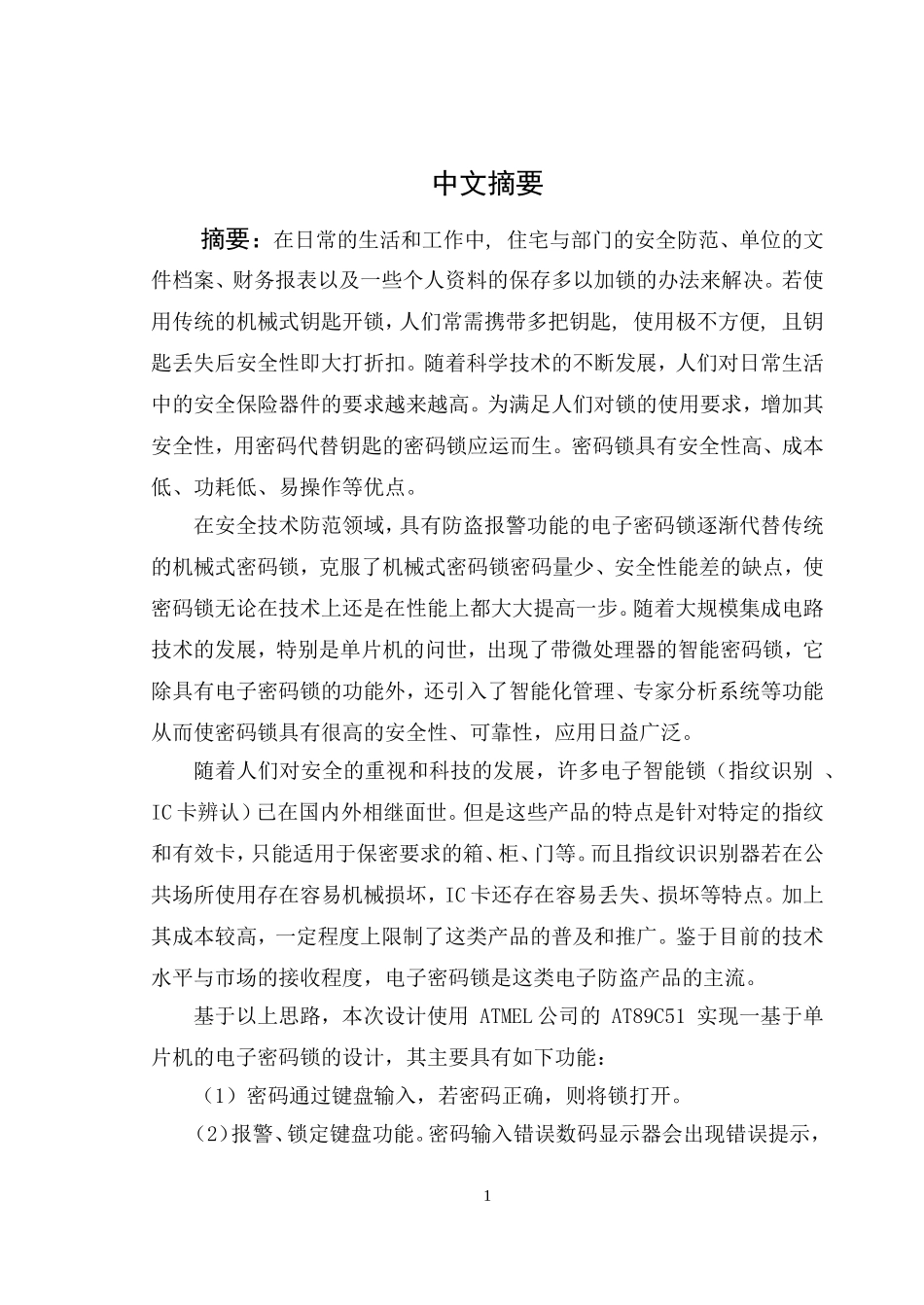

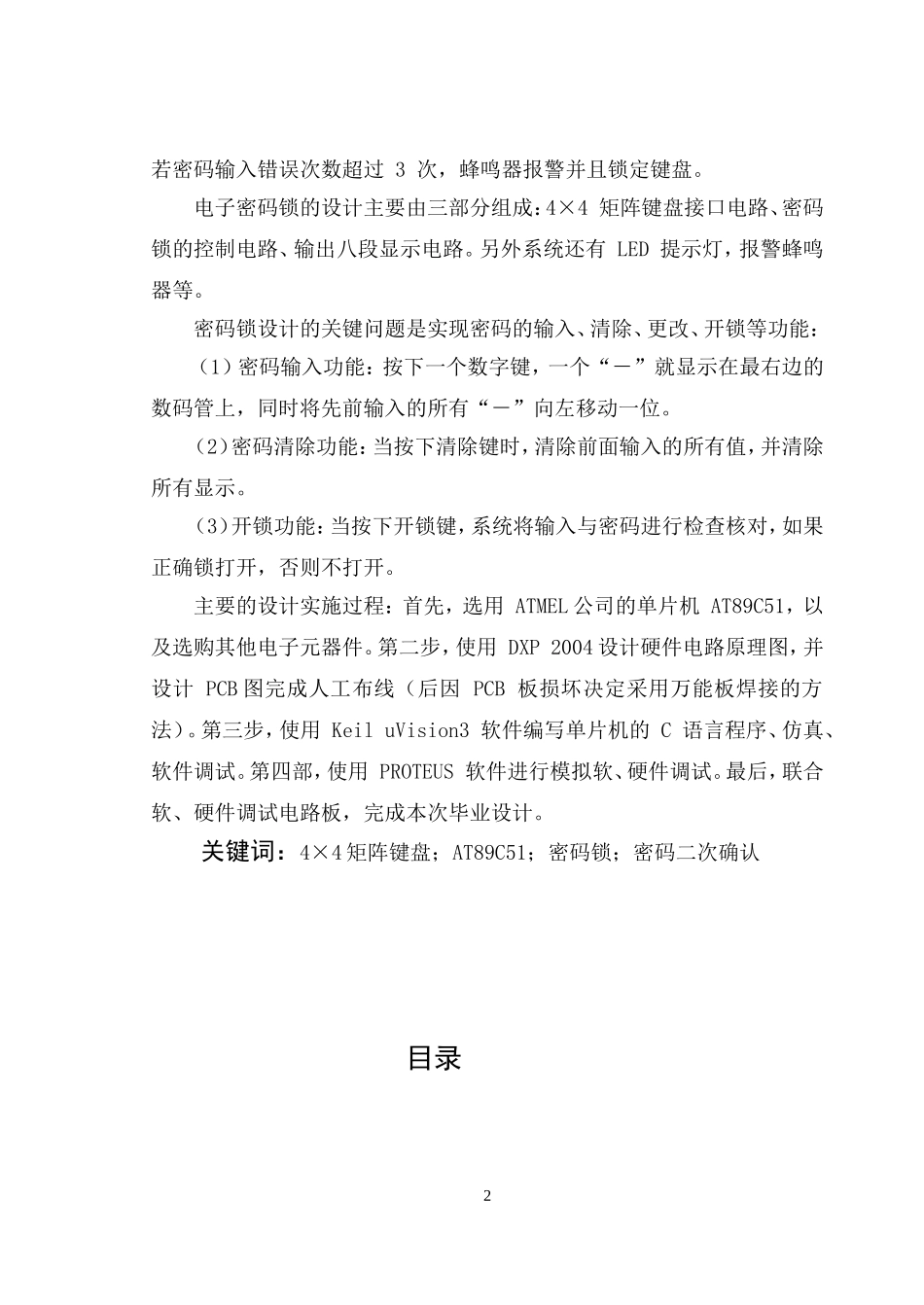

中文摘要摘要：在日常的生活和工作中,住宅与部门的安全防范、单位的文件档案、财务报表以及一些个人资料的保存多以加锁的办法来解决。若使用传统的机械式钥匙开锁，人们常需携带多把钥匙,使用极不方便,且钥匙丢失后安全性即大打折扣。随着科学技术的不断发展，人们对日常生活中的安全保险器件的要求越来越高。为满足人们对锁的使用要求，增加其安全性，用密码代替钥匙的密码锁应运而生。密码锁具有安全性高、成本低、功耗低、易操作等优点。在安全技术防范领域，具有防盗报警功能的电子密码锁逐渐代替传统的机械式密码锁，克服了机械式密码锁密码量少、安全性能差的缺点，使密码锁无论在技术上还是在性能上都大大提高一步。随着大规模集成电路技术的发展，特别是单片机的问世，出现了带微处理器的智能密码锁，它除具有电子密码锁的功能外，还引入了智能化管理、专家分析系统等功能从而使密码锁具有很高的安全性、可靠性，应用日益广泛。随着人们对安全的重视和科技的发展，许多电子智能锁（指纹识别、IC卡辨认）已在国内外相继面世。但是这些产品的特点是针对特定的指纹和有效卡，只能适用于保密要求的箱、柜、门等。而且指纹识识别器若在公共场所使用存在容易机械损坏，IC卡还存在容易丢失、损坏等特点。加上其成本较高，一定程度上限制了这类产品的普及和推广。鉴于目前的技术水平与市场的接收程度，电子密码锁是这类电子防盗产品的主流。基于以上思路，本次设计使用ATMEL公司的AT89C51实现一基于单片机的电子密码锁的设计，其主要具有如下功能：（1）密码通过键盘输入，若密码正确，则将锁打开。（2）报警、锁定键盘功能。密码输入错误数码显示器会出现错误提示，1若密码输入错误次数超过3次，蜂鸣器报警并且锁定键盘。电子密码锁的设计主要由三部分组成：4×4矩阵键盘接口电路、密码锁的控制电路、输出八段显示电路。另外系统还有LED提示灯，报警蜂鸣器等。密码锁设计的关键问题是实现密码的输入、清除、更改、开锁等功能：（1）密码输入功能：按下一个数字键，一个“－”就显示在最右边的数码管上，同时将先前输入的所有“－”向左移动一位。（2）密码清除功能：当按下清除键时，清除前面输入的所有值，并清除所有显示。（3）开锁功能：当按下开锁键，系统将输入与密码进行检查核对，如果正确锁打开，否则不打开。主要的设计实施过程：首先，选用ATMEL公司的单片机AT89C51，以及选购其他电子元器件。第二步，使用DXP2004设计硬件电路原理图，并设计PCB图完成人工布线（后因PCB板损坏决定采用万能板焊接的方法）。第三步，使用KeiluVision3软件编写单片机的C语言程序、仿真、软件调试。第四部，使用PROTEUS软件进行模拟软、硬件调试。最后，联合软、硬件调试电路板，完成本次毕业设计。关键词：4×4矩阵键盘；AT89C51；密码锁；密码二次确认目录2中文摘要…………………………………………….…………………1目录………………………………………………………..……………4第1章概述………………………………………………………..1第2章系统总体方案设计……………………………………………2第3章硬件电路设计……………………………………………….53.1键盘电路设计…………………………………………………….53.2LED显示电路……………………………………………………….63.3开锁电路………………………………………………………….83.4报警电路…………………………………………………………..9第四章软件设计……………………………………………………..114.1软件设计思路…………………………………………………….114.2各子程序设计…………………………………………………….11第5章系统调试……………………………………………………..17第6章心得体会………………………………………………………18第7章参考文献……………………………………………………..19附录……………………………………………………………….20源程序清单…………………………………………………………….20硬件原理图…………………………………………………………….273第1章概述随着科技的发...
