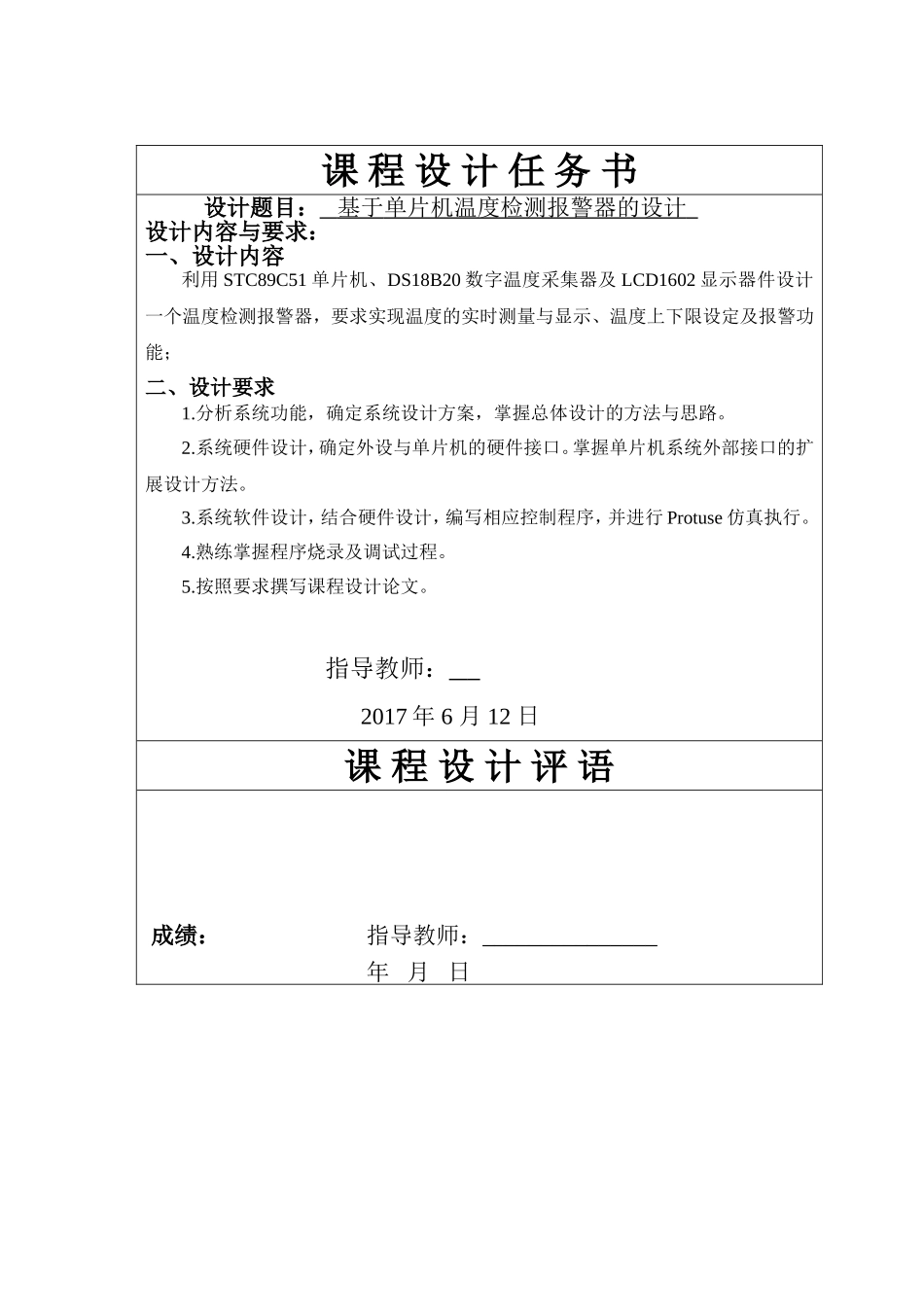

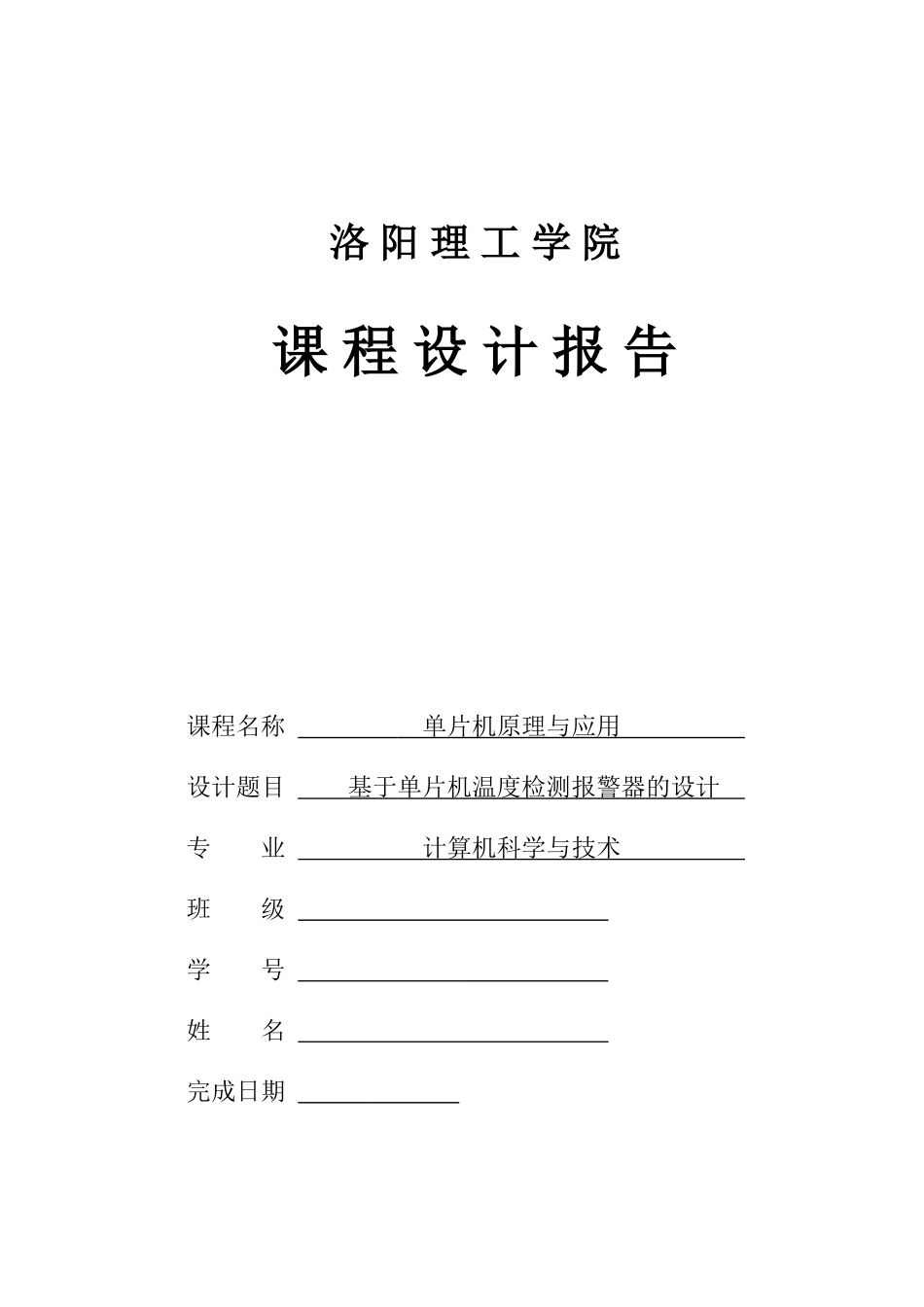

洛阳理工学院课程设计报告课程名称单片机原理与应用设计题目基于单片机温度检测报警器的设计专业计算机科学与技术班级学号姓名完成日期课程设计任务书设计题目：基于单片机温度检测报警器的设计设计内容与要求：一、设计内容利用STC89C51单片机、DS18B20数字温度采集器及LCD1602显示器件设计一个温度检测报警器，要求实现温度的实时测量与显示、温度上下限设定及报警功能；二、设计要求1.分析系统功能，确定系统设计方案，掌握总体设计的方法与思路。2.系统硬件设计，确定外设与单片机的硬件接口。掌握单片机系统外部接口的扩展设计方法。3.系统软件设计，结合硬件设计，编写相应控制程序，并进行Protuse仿真执行。4.熟练掌握程序烧录及调试过程。5.按照要求撰写课程设计论文。指导教师：2017年6月12日课程设计评语成绩：指导教师：_______________年月日基于单片机温度检测报警器的设计摘要随着时代的进步和发展，单片机技术已经普及到我们生活，工作，科研，各个领域，已经成为一种比较成熟的技术。温度的测试也已经越来越多的影响到各个领域。因此设计一个温度测试的系统是十分必要的。此课程设计论文主要介绍了一个基于STC80C51单片机的数字温度检测报警器系统。本系统是基于单片机的智能温度报警控制器的设计。以STC80C51为核心，采用温度传感器DS18B20作为温度检测器，在液晶显示屏LCD1602上显示实时温度。并且设置上下限报警温度。温度传感器方面，新型数字温度传感器DS18B20具有体积更小、精度更高、适用电压更宽、采用一线总线、可组网等优点，在实际应用中取得了良好的测温效果通过DS18B20温度传感器感应周围的环境温度。显示方面,LCD1602通过电压来改变填充在两块平行板之间的液晶材料内部分子的排列状况，以达到遮光和透光的目的来显示深浅不一，错落有致的图象，而且只要在两块平板间再加上三元色的滤光层，就可实现显示彩色图象。报警方面，当温度超过警界最高温度时，响报警音乐，黄色发光二极管闪烁;当温度低于最低温度报警时，响报警音乐，黄色发光二级管闪烁!因为所选单片机可擦写次数达万次以上，为使电路的简化，其温度报警值已预设在程序中，可以通过修改程序中的预设值改变报警温度。因此该设计控制器使用单片机STC89C51，测温传感器使用DS18B20，用LCD1602实现温度显示,再根据硬件电路编写相应程序，能准确达到题目要求。关键词：STC单片机DS18B20LCD1602I目录摘要................................................................I目录...............................................................II前言................................................................1一、设计目标与内容...................................................31.设计目标......................................................32.设计内容......................................................33.设计要求......................................................3二、系统设计.........................................................41.设计方案......................................................41.1数字温度计设计方案论证........................................4方案一...........................................................4方案二...........................................................41.2系统设计框图.................................................5三、功能模块设计.....................................................61.主控制器.......................................................62.温度测量模块...................................................73.LCD显示模块....................................................84.上下限设定模块.................................................95.报警模块.......................................................9四、仿真与实物演示..................................................101.系统仿真.............................................
