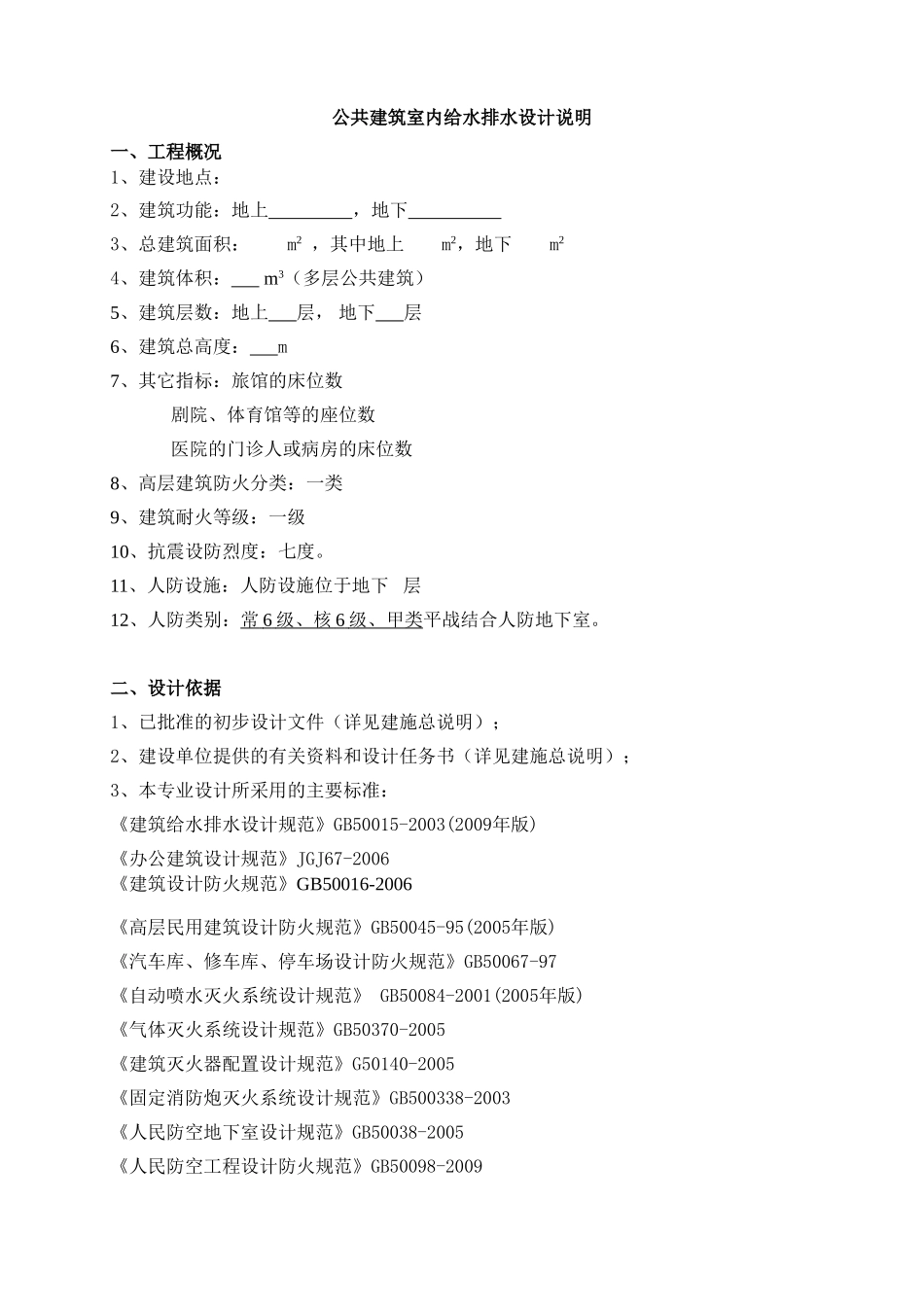

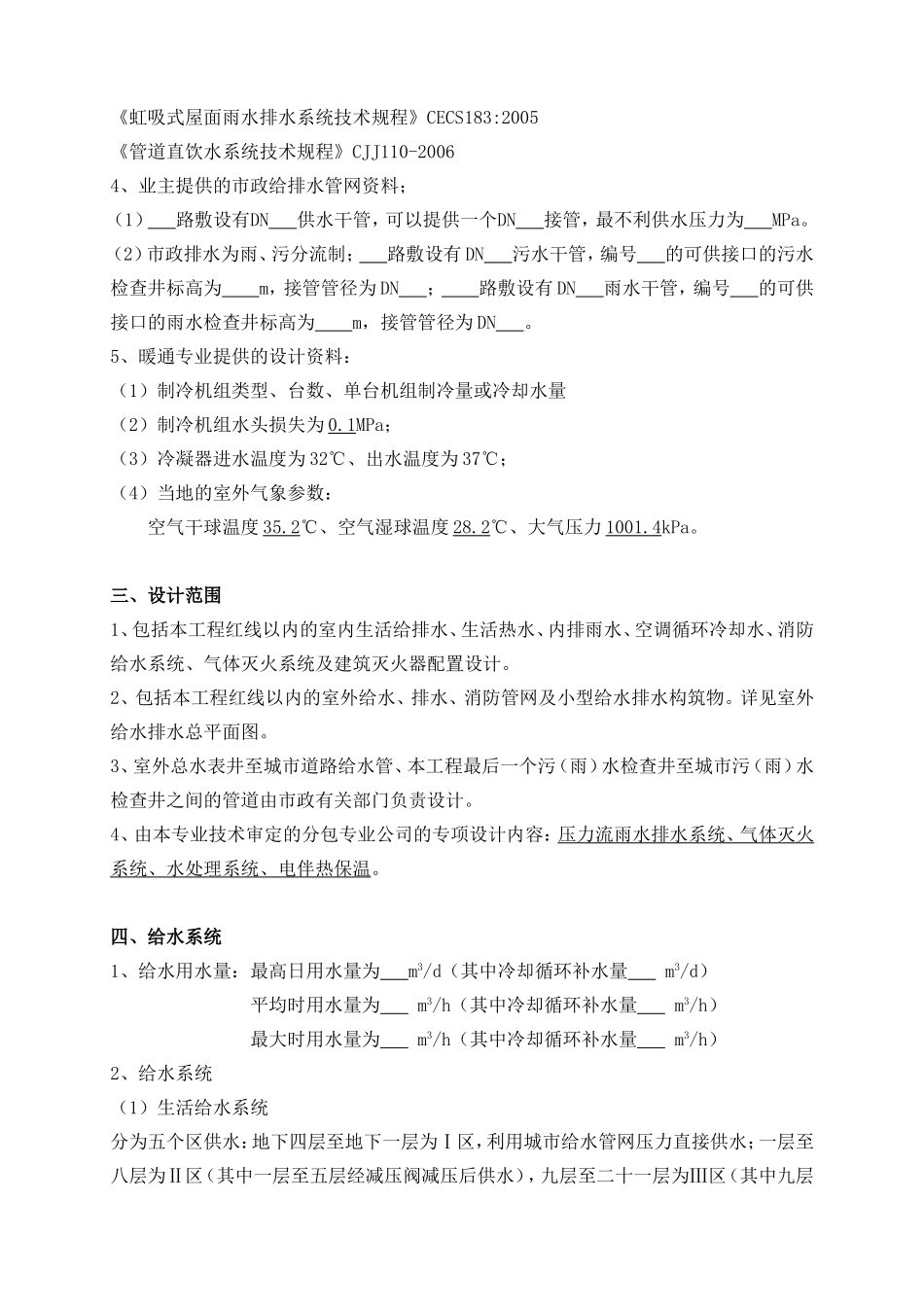

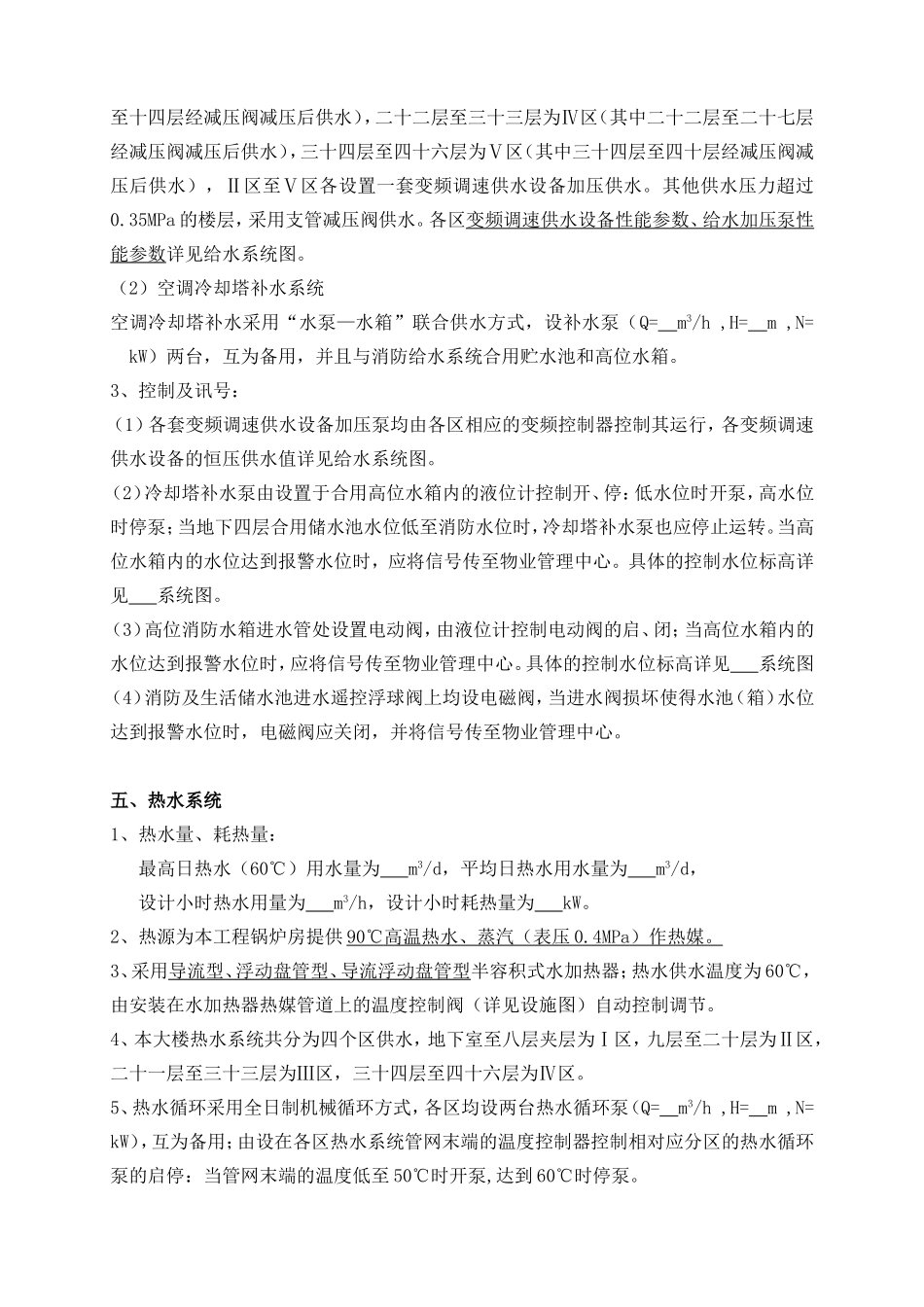

公共建筑室内给水排水设计说明一、工程概况1、建设地点：2、建筑功能：地上，地下3、总建筑面积：m2，其中地上m2，地下m24、建筑体积：m3（多层公共建筑）5、建筑层数：地上层，地下层6、建筑总高度：m7、其它指标：旅馆的床位数剧院、体育馆等的座位数医院的门诊人或病房的床位数8、高层建筑防火分类：一类9、建筑耐火等级：一级10、抗震设防烈度：七度。11、人防设施：人防设施位于地下层12、人防类别：常6级、核6级、甲类平战结合人防地下室。二、设计依据1、已批准的初步设计文件（详见建施总说明）；2、建设单位提供的有关资料和设计任务书（详见建施总说明）；3、本专业设计所采用的主要标准：《建筑给水排水设计规范》GB50015-2003(2009年版)《办公建筑设计规范》JGJ67-2006《建筑设计防火规范》GB50016-2006《高层民用建筑设计防火规范》GB50045-95(2005年版)《汽车库、修车库、停车场设计防火规范》GB50067-97《自动喷水灭火系统设计规范》GB50084-2001(2005年版)《气体灭火系统设计规范》GB50370-2005《建筑灭火器配置设计规范》G50140-2005《固定消防炮灭火系统设计规范》GB500338-2003《人民防空地下室设计规范》GB50038-2005《人民防空工程设计防火规范》GB50098-2009《虹吸式屋面雨水排水系统技术规程》CECS183:2005《管道直饮水系统技术规程》CJJ110-20064、业主提供的市政给排水管网资料；（1）路敷设有DN供水干管，可以提供一个DN接管，最不利供水压力为MPa。（2）市政排水为雨、污分流制；路敷设有DN污水干管，编号的可供接口的污水检查井标高为m，接管管径为DN；路敷设有DN雨水干管，编号的可供接口的雨水检查井标高为m，接管管径为DN。5、暖通专业提供的设计资料：（1）制冷机组类型、台数、单台机组制冷量或冷却水量（2）制冷机组水头损失为0.1MPa；（3）冷凝器进水温度为32℃、出水温度为37℃；（4）当地的室外气象参数：空气干球温度35.2℃、空气湿球温度28.2℃、大气压力1001.4kPa。三、设计范围1、包括本工程红线以内的室内生活给排水、生活热水、内排雨水、空调循环冷却水、消防给水系统、气体灭火系统及建筑灭火器配置设计。2、包括本工程红线以内的室外给水、排水、消防管网及小型给水排水构筑物。详见室外给水排水总平面图。3、室外总水表井至城市道路给水管、本工程最后一个污（雨）水检查井至城市污（雨）水检查井之间的管道由市政有关部门负责设计。4、由本专业技术审定的分包专业公司的专项设计内容：压力流雨水排水系统、气体灭火系统、水处理系统、电伴热保温。四、给水系统1、给水用水量：最高日用水量为m3/d（其中冷却循环补水量m3/d）平均时用水量为m3/h（其中冷却循环补水量m3/h）最大时用水量为m3/h（其中冷却循环补水量m3/h）2、给水系统（1）生活给水系统分为五个区供水：地下四层至地下一层为Ⅰ区，利用城市给水管网压力直接供水；一层至八层为Ⅱ区（其中一层至五层经减压阀减压后供水），九层至二十一层为Ⅲ区（其中九层至十四层经减压阀减压后供水），二十二层至三十三层为Ⅳ区（其中二十二层至二十七层经减压阀减压后供水），三十四层至四十六层为Ⅴ区（其中三十四层至四十层经减压阀减压后供水），Ⅱ区至Ⅴ区各设置一套变频调速供水设备加压供水。其他供水压力超过0.35MPa的楼层，采用支管减压阀供水。各区变频调速供水设备性能参数、给水加压泵性能参数详见给水系统图。（2）空调冷却塔补水系统空调冷却塔补水采用“水泵—水箱”联合供水方式，设补水泵（Q=m3/h,H=m,N=kW）两台，互为备用，并且与消防给水系统合用贮水池和高位水箱。3、控制及讯号：（1）各套变频调速供水设备加压泵均由各区相应的变频控制器控制其运行，各变频调速供水设备的恒压供水值详见给水系统图。（2）冷却塔补水泵由设置于合用高位水箱内的液位计控制开、停：低水位时开泵，高水位时停泵；当地下四层合用储水池水位低至消防水位时，冷却塔补水泵也应停止运转。当高位水箱内的水位达到报警水位时，应将信号传至物业管理中心。具体的控制水位标高详见系统图。（3）高位消防水箱进水管处设置电动阀，由液位计控制电动阀的启、闭；当高位水箱内的水位达到报警...
