化工原理连续精馏塔课程设计VIP免费

化工原理连续精馏塔课程设计_第1页
1/41

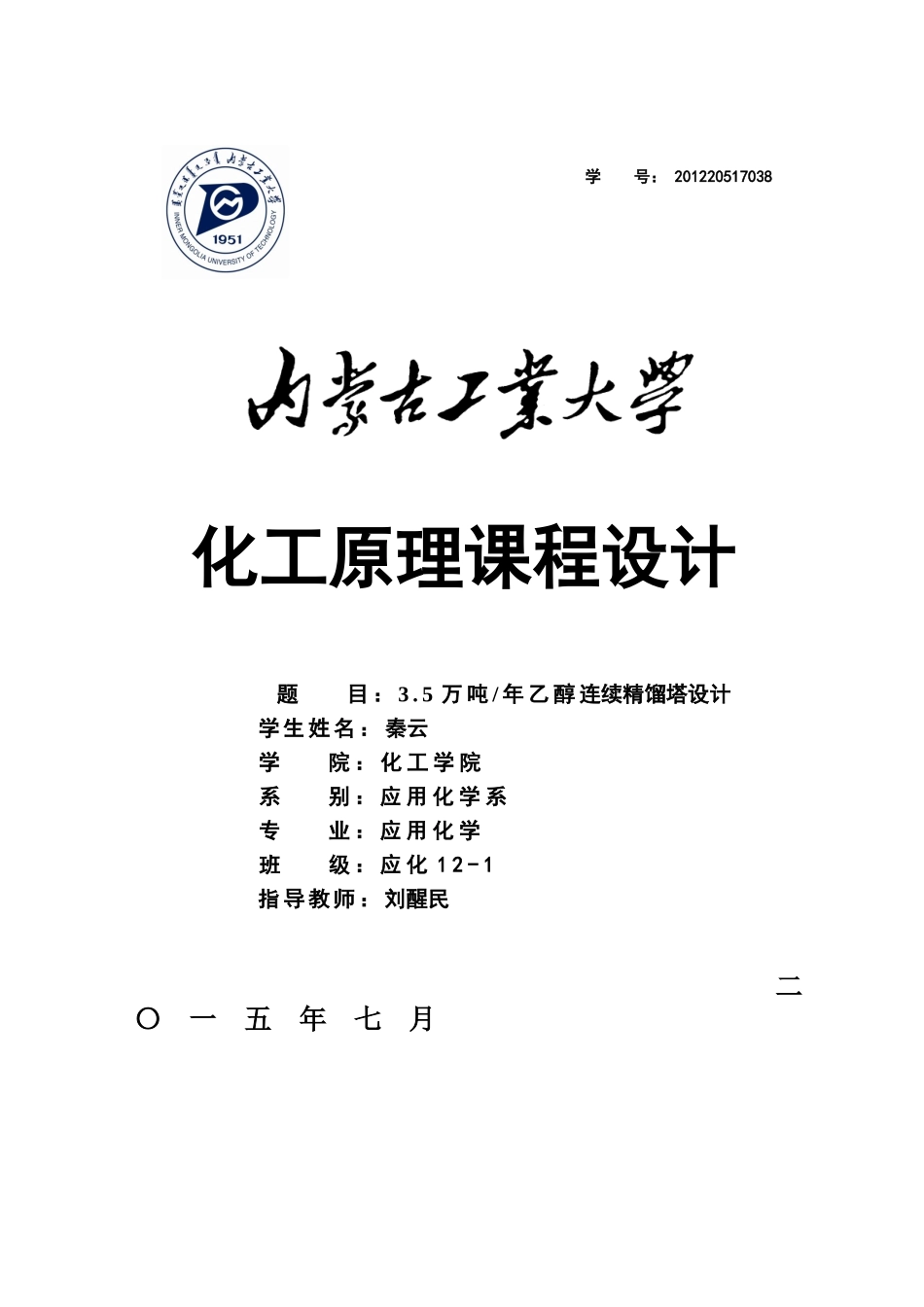

化工原理连续精馏塔课程设计_第2页
2/41

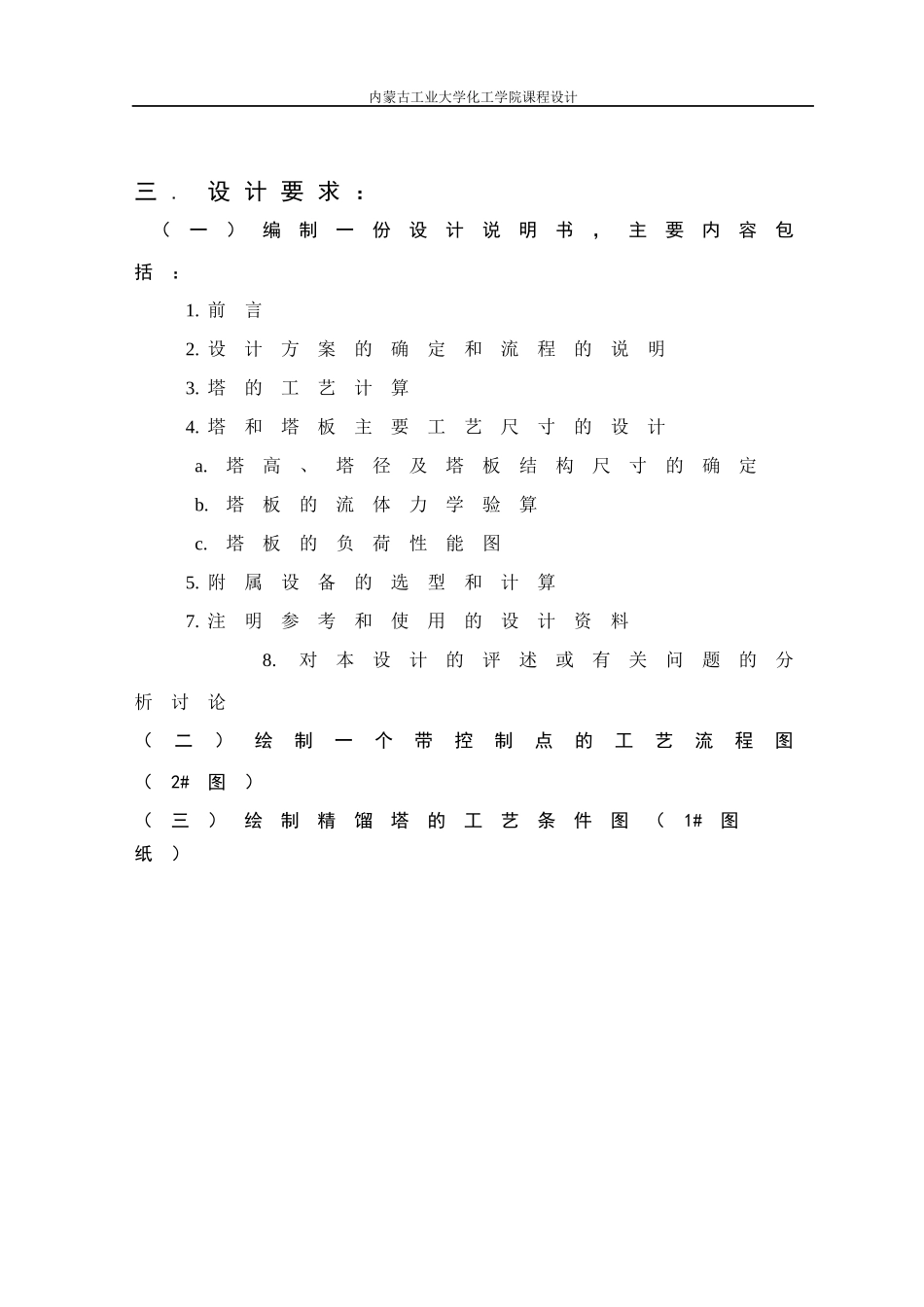

化工原理连续精馏塔课程设计_第3页
3/41
(二〇一五年七月化工原理课程设计学号:201220517038题目:3.5万吨/年乙醇连续精馏塔设计学生姓名:秦云学院:化工学院系别:应用化学系专业:应用化学班级:应化12-1指导教师:刘醒民内蒙古工业大学化工学院课程设计化工原理—化工设备机械基础课程设计任务书专业应用化学班级应化12-1设计人秦云一.设计题目3.5万吨/年乙醇连续精馏塔设计二.原始数据及条件生产能力:年产3.5万吨乙醇(开工率300天/年),每天工作24小时;原料:乙醇含量为45%(质量分率,下同),水含量为55%的常温混合液。分离要求:塔顶,乙醇含量不低于91%塔底,乙醇含量不高于2%操作条件:塔顶压强进料热状况塔釜加热蒸汽压力单板压降0.5KPa(表压)饱和液体(q=1)0.5MPa(表压)≤0.5KPa内蒙古工业大学化工学院课程设计三.设计要求:(一)编制一份设计说明书,主要内容包括:1.前言2.设计方案的确定和流程的说明3.塔的工艺计算4.塔和塔板主要工艺尺寸的设计a.塔高、塔径及塔板结构尺寸的确定b.塔板的流体力学验算c.塔板的负荷性能图5.附属设备的选型和计算7.注明参考和使用的设计资料8.对本设计的评述或有关问题的分析讨论(二)绘制一个带控制点的工艺流程图(2#图)(三)绘制精馏塔的工艺条件图(1#图纸)内蒙古工业大学化工学院课程设计推荐教材及主要参考书:1.王国胜,裴世红,孙怀宇.化工原理课程设计.大连:大连理工大学出版社,20052.贾绍义,柴诚敬.化工原理课程设计.天津:天津科学技术出版社,2002.3.马江权,冷一欣.化工原理课程设计.北京:中国石化出版社,2009.4.《化工工艺设计手册》,上、下册;5.《化学工程设计手册》;上、下册;6.化工设备设计全书编辑委员会.化工设备设计全书-塔设备;化学工业出版社:北京.2004,017.化工设备设计全书编辑委员会.化工设备设计全书-管道;化学工业出版社:北京.2004,018.陈敏恒.化工原理(第三版).北京:化学工业出版社,2006内蒙古工业大学化工学院课程设计目录第一章设计方案简介........................................1第二章工艺流程图及说明....................................2第三章塔板的工艺计算......................................33.1精馏塔全塔物料衡算..................................33.2基本物性参数计算....................................33.2.1温度...........................................33.2.2精馏段和提馏段平均组成.........................43.2.3摩尔质量.......................................43.2.4操作压力.......................................43.2.5密度..........................................43.2.6混合物表面张力...................................53.2.7混合物的粘度................................63.2.8相对挥发度.....................................63.3理论塔板和实际塔板数的计算...........................73.3.1最小回流比的确定...................................73.3.2理论塔板数的确定..................................73.3.3确定进料位置....................................10第四章塔体的主要工艺尺寸计算...............................11内蒙古工业大学化工学院课程设计4.1塔体主要尺寸确定..................................114.1.1塔径的初步计算....................................114.1.2塔体主要工艺尺寸计算.............................124.1.3塔板布置....................................134.2筛板的流体力学验算....................................144.2.1塔板压降.........................................144.2.2页面落差.........................................144.2.3液泛.............................................154.2.4漏液...........................................154.2.5液沫夹带.......................................154.3塔板负荷性能曲线......................................154.3.1漏液线..........................................154.3.2液沫夹带线......................................154.3.3液...
