八年级物理简单电路和欧姆定律总复习VIP免费

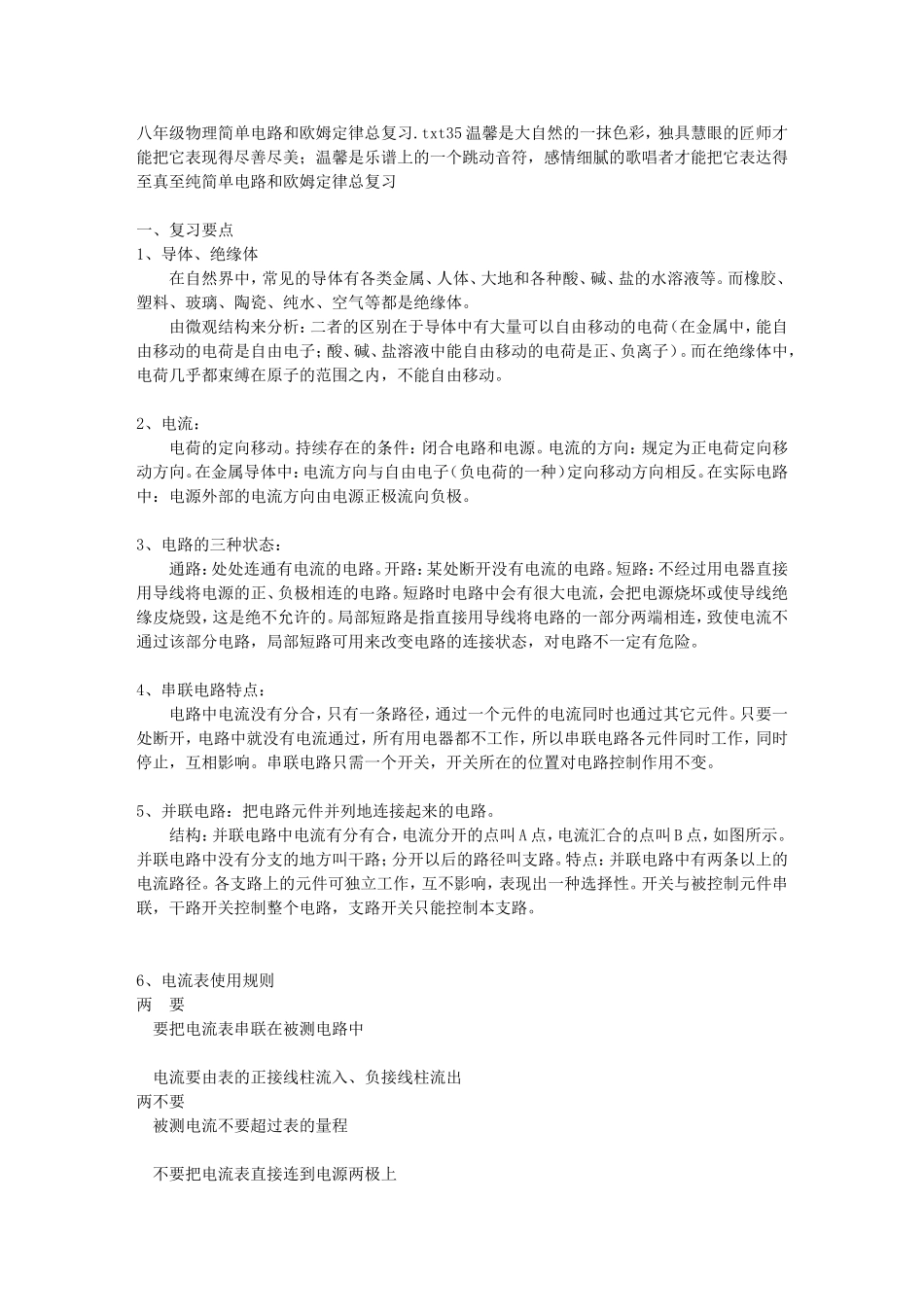

八年级物理简单电路和欧姆定律总复习_第1页
1/6

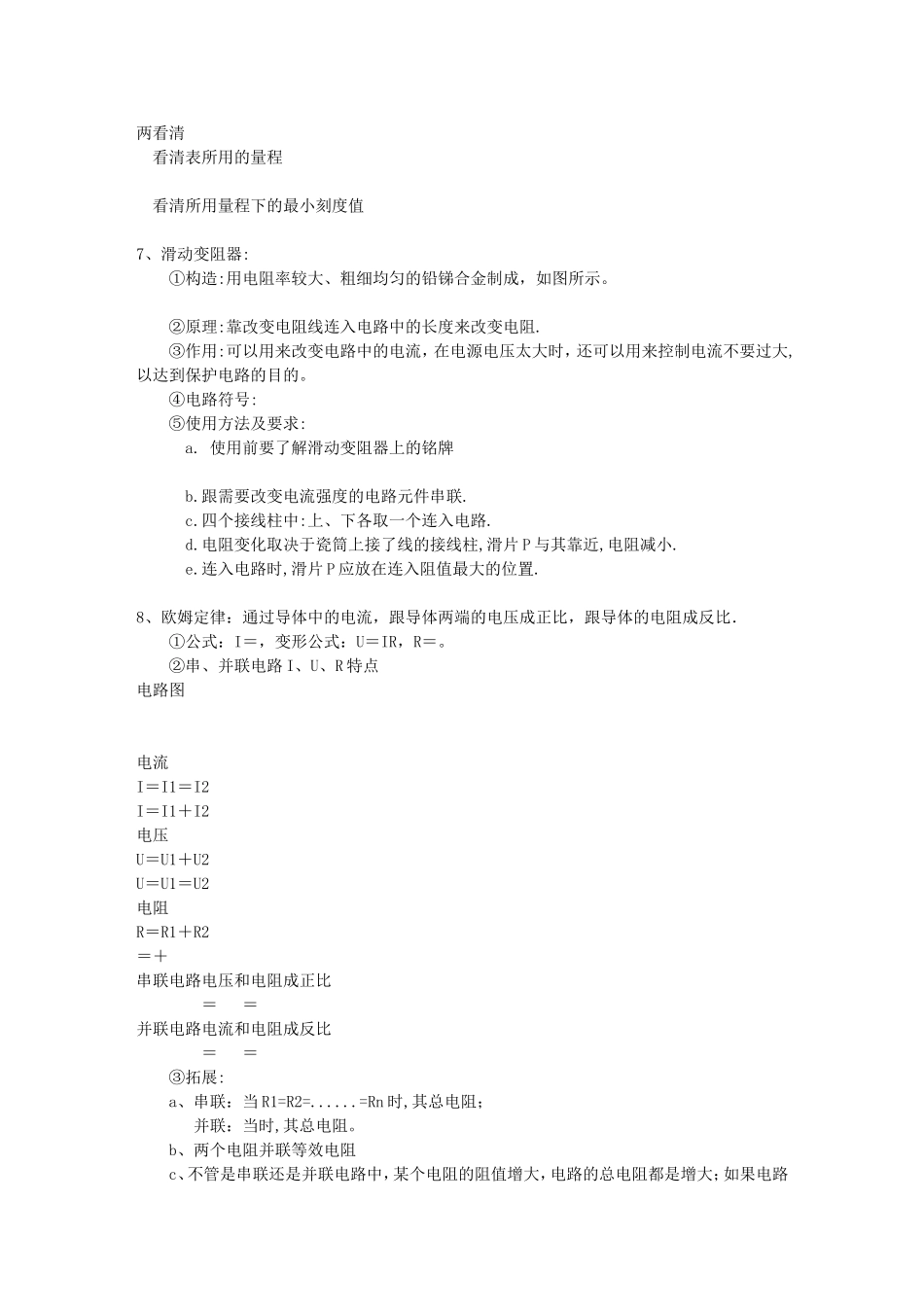

八年级物理简单电路和欧姆定律总复习_第2页
2/6

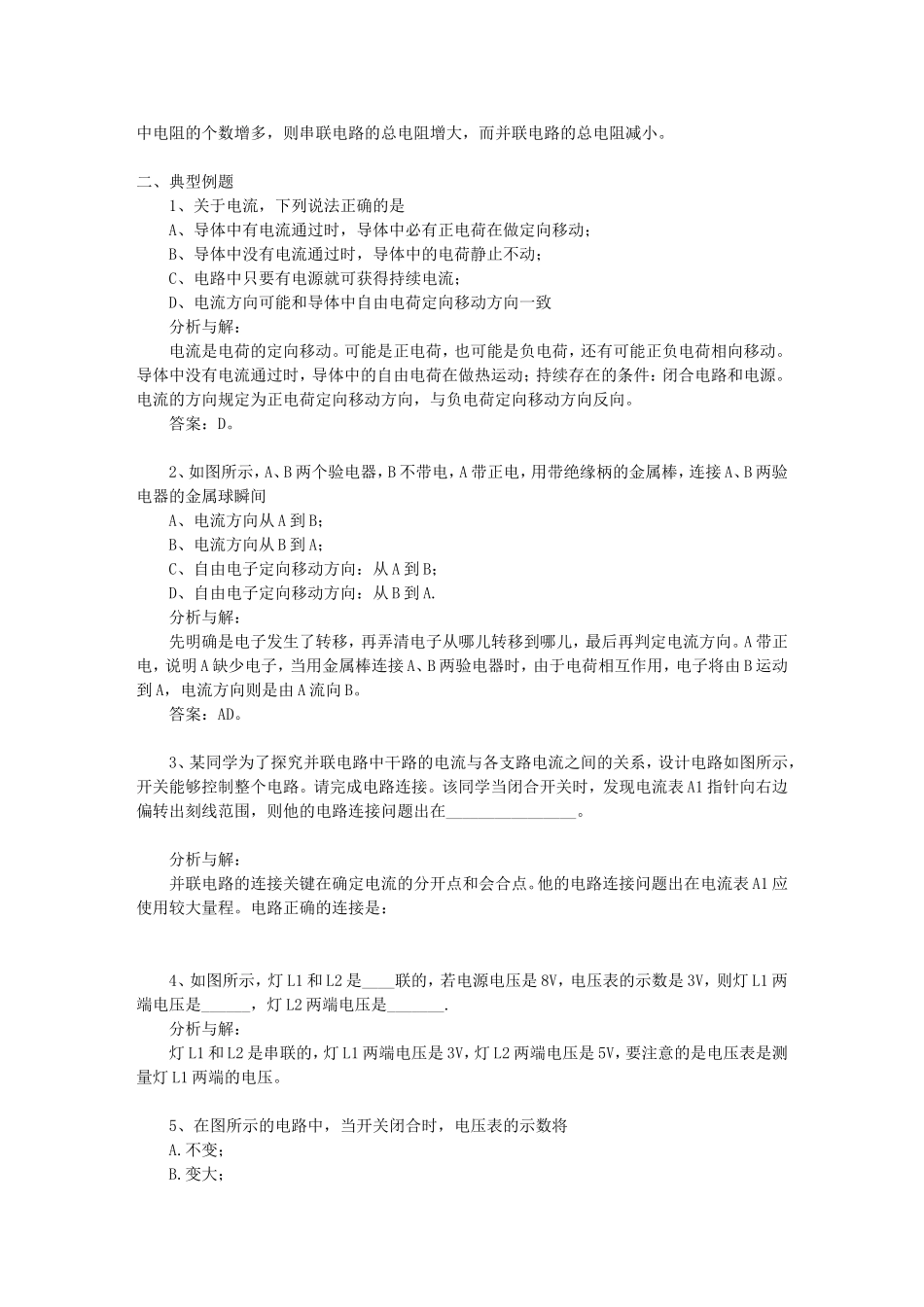

八年级物理简单电路和欧姆定律总复习_第3页
3/6
八年级物理简单电路和欧姆定律总复习.txt35温馨是大自然的一抹色彩,独具慧眼的匠师才能把它表现得尽善尽美;温馨是乐谱上的一个跳动音符,感情细腻的歌唱者才能把它表达得至真至纯简单电路和欧姆定律总复习一、复习要点1、导体、绝缘体在自然界中,常见的导体有各类金属、人体、大地和各种酸、碱、盐的水溶液等。而橡胶、塑料、玻璃、陶瓷、纯水、空气等都是绝缘体。由微观结构来分析:二者的区别在于导体中有大量可以自由移动的电荷(在金属中,能自由移动的电荷是自由电子;酸、碱、盐溶液中能自由移动的电荷是正、负离子)。而在绝缘体中,电荷几乎都束缚在原子的范围之内,不能自由移动。2、电流:电荷的定向移动。持续存在的条件:闭合电路和电源。电流的方向:规定为正电荷定向移动方向。在金属导体中:电流方向与自由电子(负电荷的一种)定向移动方向相反。在实际电路中:电源外部的电流方向由电源正极流向负极。3、电路的三种状态:通路:处处连通有电流的电路。开路:某处断开没有电流的电路。短路:不经过用电器直接用导线将电源的正、负极相连的电路。短路时电路中会有很大电流,会把电源烧坏或使导线绝缘皮烧毁,这是绝不允许的。局部短路是指直接用导线将电路的一部分两端相连,致使电流不通过该部分电路,局部短路可用来改变电路的连接状态,对电路不一定有危险。4、串联电路特点:电路中电流没有分合,只有一条路径,通过一个元件的电流同时也通过其它元件。只要一处断开,电路中就没有电流通过,所有用电器都不工作,所以串联电路各元件同时工作,同时停止,互相影响。串联电路只需一个开关,开关所在的位置对电路控制作用不变。5、并联电路:把电路元件并列地连接起来的电路。结构:并联电路中电流有分有合,电流分开的点叫A点,电流汇合的点叫B点,如图所示。并联电路中没有分支的地方叫干路;分开以后的路径叫支路。特点:并联电路中有两条以上的电流路径。各支路上的元件可独立工作,互不影响,表现出一种选择性。开关与被控制元件串联,干路开关控制整个电路,支路开关只能控制本支路。6、电流表使用规则两要要把电流表串联在被测电路中电流要由表的正接线柱流入、负接线柱流出两不要被测电流不要超过表的量程不要把电流表直接连到电源两极上两看清看清表所用的量程看清所用量程下的最小刻度值7、滑动变阻器:①构造:用电阻率较大、粗细均匀的铅锑合金制成,如图所示。②原理:靠改变电阻线连入电路中的长度来改变电阻.③作用:可以用来改变电路中的电流,在电源电压太大时,还可以用来控制电流不要过大,以达到保护电路的目的。④电路符号:⑤使用方法及要求:a.使用前要了解滑动变阻器上的铭牌b.跟需要改变电流强度的电路元件串联.c.四个接线柱中:上、下各取一个连入电路.d.电阻变化取决于瓷筒上接了线的接线柱,滑片P与其靠近,电阻减小.e.连入电路时,滑片P应放在连入阻值最大的位置.8、欧姆定律:通过导体中的电流,跟导体两端的电压成正比,跟导体的电阻成反比.①公式:I=,变形公式:U=IR,R=。②串、并联电路I、U、R特点电路图电流I=I1=I2I=I1+I2电压U=U1+U2U=U1=U2电阻R=R1+R2=+串联电路电压和电阻成正比==并联电路电流和电阻成反比==③拓展:a、串联:当R1=R2=......=Rn时,其总电阻;并联:当时,其总电阻。b、两个电阻并联等效电阻c、不管是串联还是并联电路中,某个电阻的阻值增大,电路的总电阻都是增大;如果电路中电阻的个数增多,则串联电路的总电阻增大,而并联电路的总电阻减小。二、典型例题1、关于电流,下列说法正确的是A、导体中有电流通过时,导体中必有正电荷在做定向移动;B、导体中没有电流通过时,导体中的电荷静止不动;C、电路中只要有电源就可获得持续电流;D、电流方向可能和导体中自由电荷定向移动方向一致分析与解:电流是电荷的定向移动。可能是正电荷,也可能是负电荷,还有可能正负电荷相向移动。导体中没有电流通过时,导体中的自由电荷在做热运动;持续存在的条件:闭合电路和电源。电流的方向规定为正电荷定向移动方向,与负电荷定向移动方向反向。答案:D。2、如图所示,A、B两个验电器,B不带电,A带正...
