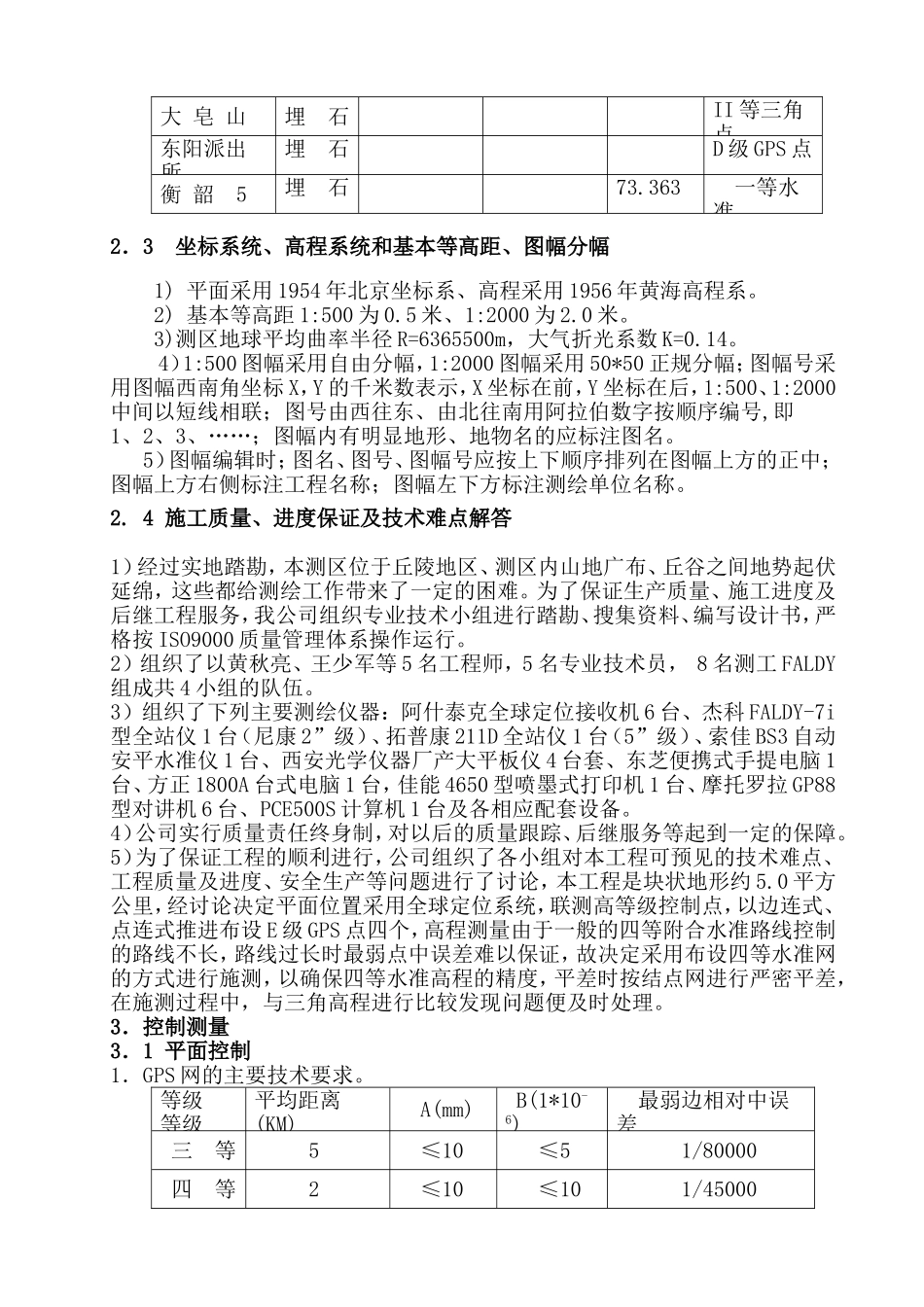

测量技术设计书1．前言衡阳市是一个位于湖南省东南部，拥有五十万人口的综合性大都市，供水工程是关系着整个城市的政治、经济繁荣发展的重要支撑点，为了改善衡阳人民的生活及生产用水问题，我公司承接了衡阳市珠晖区东阳渡镇五福堂水库的前期综合勘探研究工作，通过野外实地踏堪、地形图测量对该区域进行充分的调查研究、评价、估算，对项目建设的必要性、经济合理性、技术可行性、实施可能性等方面进行综合性研究论证，为建设该项目的决策和审批提供科学的依据。接到任务后我公司积极组织力量进行现场踏勘，编写技术设计书等。本测区采用38带坐标。2．测量依据、原则1、平面采用1954年北京坐标系，高程采用1956年黄海高程系。2、《全球定位系统（GPS）测量规范》（GB/T18314—2001）。3、《城市测量规范》（CJJ8—99）。4、《1：500、1：1000、1：2000地形图图式》(GB/T20257-2007)。5、《三、四等水准测量规范》（GB12898-91）国家技术监督局颁布。6、《大比例尺地形图机助制图规范》（GB14912-94）国家技术监督局颁布。7、本工程《技术设计书》。2．1测区范围及任务本测区位于东经112°41’、北纬26°47’附近。本工程位于湖南省衡阳市珠晖区东阳渡镇，测区北临中国人民解放军营房，南至衡南县，西有107国道，东与春陵河相依，面积约5.0k㎡；测区为丘陵地区、山地广布、丘谷之间地势起伏延绵，海拔高50m至120m。山地多为树林，山上灌木丛生，通视条件较差，给控制测量及地形图测量带来较大的困难。1、范围：根据提供预定方案设定的位置（1:1万地形图），按照提供的有关资料，以及上述范围进行1：500、1:2000地形图的测绘。2、遵照国家颁布的《城市测量规范》进行1：500、1:2000地形图测量布设E级GPS点及5”导线控制点、IV等水准高程测量。按500米的密度进行设立，实地绘制点之记。3、以上成果要求提供一套数字化地形图电子文件及地形图。2．2已有资料1、本工程收集到国家二等点大皂山、D级GPS点东阳派出所、二点作为本工程平面控制起算点。2、本工程收集到衡韶5一个国家一等水准点，系1956年黄海高程系成果，作为本工程高程控制起算点。3、委托方提供的1：1万地形图，1：1万地形图的地物、地貌逼真，取舍恰当，为本次测量工作的交通、选埋、控制点联测及测图分幅等工作提供了方便。4)起算数据列表如下：点名标志纵坐标横坐标高程备注大皂山埋石II等三角点东阳派出所埋石D级GPS点衡韶5埋石73.363一等水准2．3坐标系统、高程系统和基本等高距、图幅分幅1)平面采用1954年北京坐标系、高程采用1956年黄海高程系。2)基本等高距1:500为0.5米、1:2000为2.0米。3)测区地球平均曲率半径R=6365500m，大气折光系数K=0.14。4）1:500图幅采用自由分幅，1:2000图幅采用50*50正规分幅；图幅号采用图幅西南角坐标X，Y的千米数表示，X坐标在前，Y坐标在后，1:500、1:2000中间以短线相联；图号由西往东、由北往南用阿拉伯数字按顺序编号,即1、2、3、……；图幅内有明显地形、地物名的应标注图名。5）图幅编辑时；图名、图号、图幅号应按上下顺序排列在图幅上方的正中；图幅上方右侧标注工程名称；图幅左下方标注测绘单位名称。2.4施工质量、进度保证及技术难点解答1）经过实地踏勘，本测区位于丘陵地区、测区内山地广布、丘谷之间地势起伏延绵，这些都给测绘工作带来了一定的困难。为了保证生产质量、施工进度及后继工程服务，我公司组织专业技术小组进行踏勘、搜集资料、编写设计书，严格按ISO9000质量管理体系操作运行。2）组织了以黄秋亮、王少军等5名工程师，5名专业技术员，8名测工FALDY组成共4小组的队伍。3）组织了下列主要测绘仪器：阿什泰克全球定位接收机6台、杰科FALDY-7i型全站仪1台（尼康2”级）、拓普康211D全站仪1台（5”级）、索佳BS3自动安平水准仪1台、西安光学仪器厂产大平板仪4台套、东芝便携式手提电脑1台、方正1800A台式电脑1台，佳能4650型喷墨式打印机1台、摩托罗拉GP88型对讲机6台、PCE500S计算机1台及各相应配套设备。4）公司实行质量责任终身制，对以后的质量跟踪、后继服务等起到一定的保障。5）为了保证工程的顺利进行，公司组织了各小组对本工程可预见的技术难点、...
