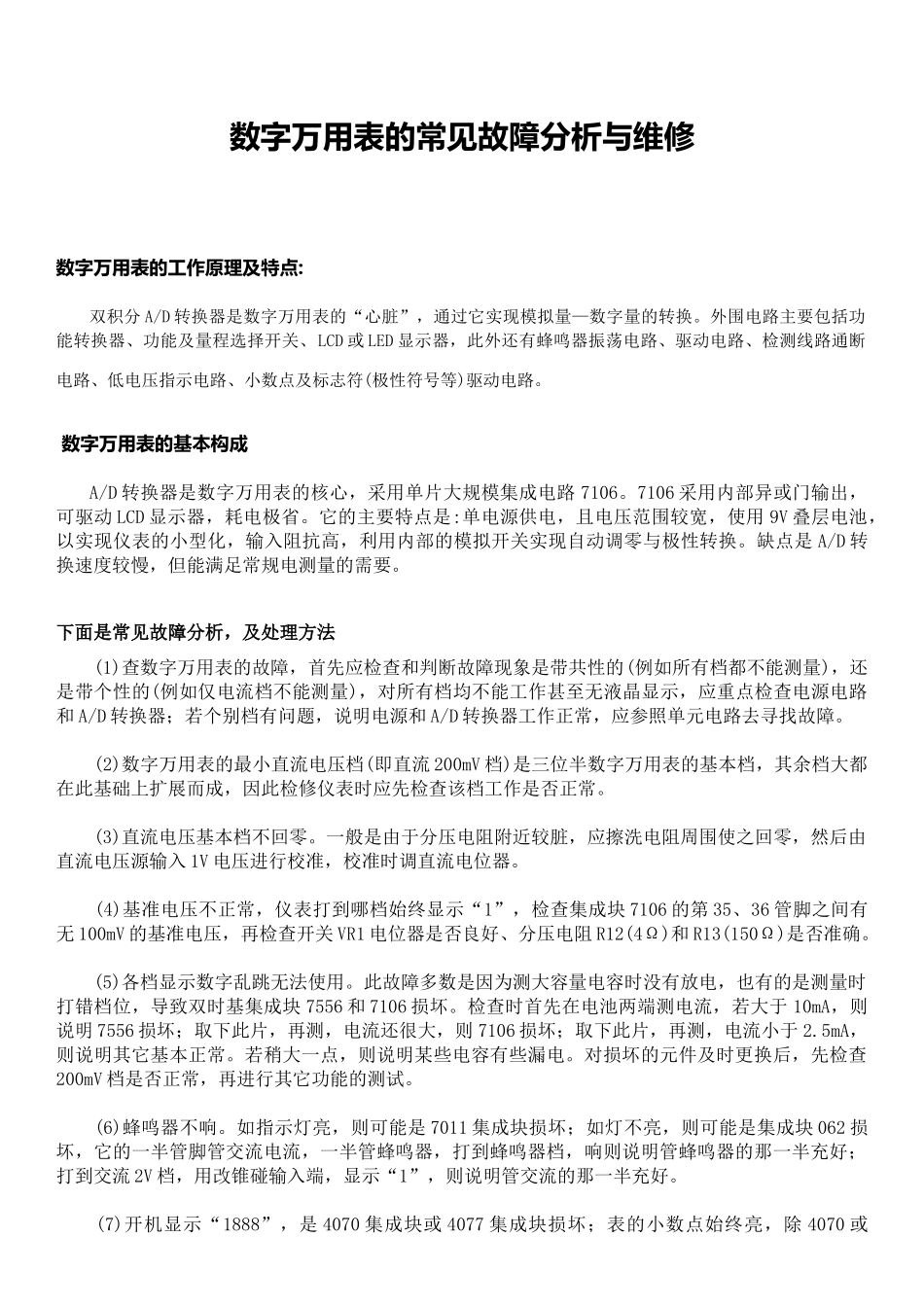

数字万用表的常见故障分析与维修数字万用表的工作原理及特点:双积分A/D转换器是数字万用表的“心脏”，通过它实现模拟量—数字量的转换。外围电路主要包括功能转换器、功能及量程选择开关、LCD或LED显示器，此外还有蜂鸣器振荡电路、驱动电路、检测线路通断电路、低电压指示电路、小数点及标志符(极性符号等)驱动电路。数字万用表的基本构成A/D转换器是数字万用表的核心，采用单片大规模集成电路7106。7106采用内部异或门输出，可驱动LCD显示器，耗电极省。它的主要特点是:单电源供电，且电压范围较宽，使用9V叠层电池，以实现仪表的小型化，输入阻抗高，利用内部的模拟开关实现自动调零与极性转换。缺点是A/D转换速度较慢，但能满足常规电测量的需要。下面是常见故障分析，及处理方法(1)查数字万用表的故障，首先应检查和判断故障现象是带共性的(例如所有档都不能测量)，还是带个性的(例如仅电流档不能测量)，对所有档均不能工作甚至无液晶显示，应重点检查电源电路和A/D转换器；若个别档有问题，说明电源和A/D转换器工作正常，应参照单元电路去寻找故障。(2)数字万用表的最小直流电压档(即直流200mV档)是三位半数字万用表的基本档，其余档大都在此基础上扩展而成，因此检修仪表时应先检查该档工作是否正常。(3)直流电压基本档不回零。一般是由于分压电阻附近较脏，应擦洗电阻周围使之回零，然后由直流电压源输入1V电压进行校准，校准时调直流电位器。(4)基准电压不正常，仪表打到哪档始终显示“1”，检查集成块7106的第35、36管脚之间有无100mV的基准电压，再检查开关VR1电位器是否良好、分压电阻R12(4Ω)和R13(150Ω)是否准确。(5)各档显示数字乱跳无法使用。此故障多数是因为测大容量电容时没有放电，也有的是测量时打错档位，导致双时基集成块7556和7106损坏。检查时首先在电池两端测电流，若大于10mA，则说明7556损坏；取下此片，再测，电流还很大，则7106损坏；取下此片，再测，电流小于2.5mA，则说明其它基本正常。若稍大一点，则说明某些电容有些漏电。对损坏的元件及时更换后，先检查200mV档是否正常，再进行其它功能的测试。(6)蜂鸣器不响。如指示灯亮，则可能是7011集成块损坏；如灯不亮，则可能是集成块062损坏，它的一半管脚管交流电流，一半管蜂鸣器，打到蜂鸣器档，响则说明管蜂鸣器的那一半充好；打到交流2V档，用改锥碰输入端，显示“1”，则说明管交流的那一半充好。(7)开机显示“1888”，是4070集成块或4077集成块损坏；表的小数点始终亮，除4070或4077集成块有故障外，还可能是1MΩ电阻开路所致。数字万用表要定期清洗，否则易短路导致表不正常工作。接地电阻表的结构与调修接地电阻表是一种专门测量各种电力系统、电器设备、避雷针等接地装置接地电阻的仪器，一般分为三端钮(E1、P1、C1)及四端钮(P2、C2、P1、C1)，其中四端钮还可以测土壤电阻率。一、主要结构及简单工作原理目前使用的接地电阻表以型号ZC-8居多，它是以电位计原理设计，由手摇发电机作为电源，配以相敏整流放大电路、电位器、电流互感器及检流计组成。接地电阻的测量一般都采用交流进行，这是因为土壤的导电主要依靠地下电解质的作用，如果采用直流测量就会引起化学极化作用，严重影响测量结果。当手摇发电机以120r/min的速度转动时，便产生110Hz左右的交流电流I1，I1从发电机经过电流互感器一次绕组、经被测物E1、大地、电流探测针C1而回到发电机。由电流互感器二次线圈产生的电流I2接于电位器Rs。电位器Rs的旋钮装在仪表面板上并带有读数盘，调节电位器Rs使检流计指示中心刻度线，此时如读数为N，则被测接地电阻等于N与倍率系数(有×0.1、×1、×10三档或×1、×10、×100三档)之积。二、常见故障及修理1.检流计无指示(检定时)或变化很小(1)发电机输出无电压或输出电压很低:检查发电机的“开关”电压线圈是否短路或损坏以及输入电阻是否损坏，如是，更换或修复。注意:在使用时不要在C1和P1短路情况下摇动手摇发电机，以免发生故障。(2)发电机磁钢是否退磁。如是，可充磁。(3)与检流计并联的电容C1、C2(100μF10V)可能电解液变干，造成短路或击穿。若是，更换。(4)互感器一次线圈烧坏，在...
