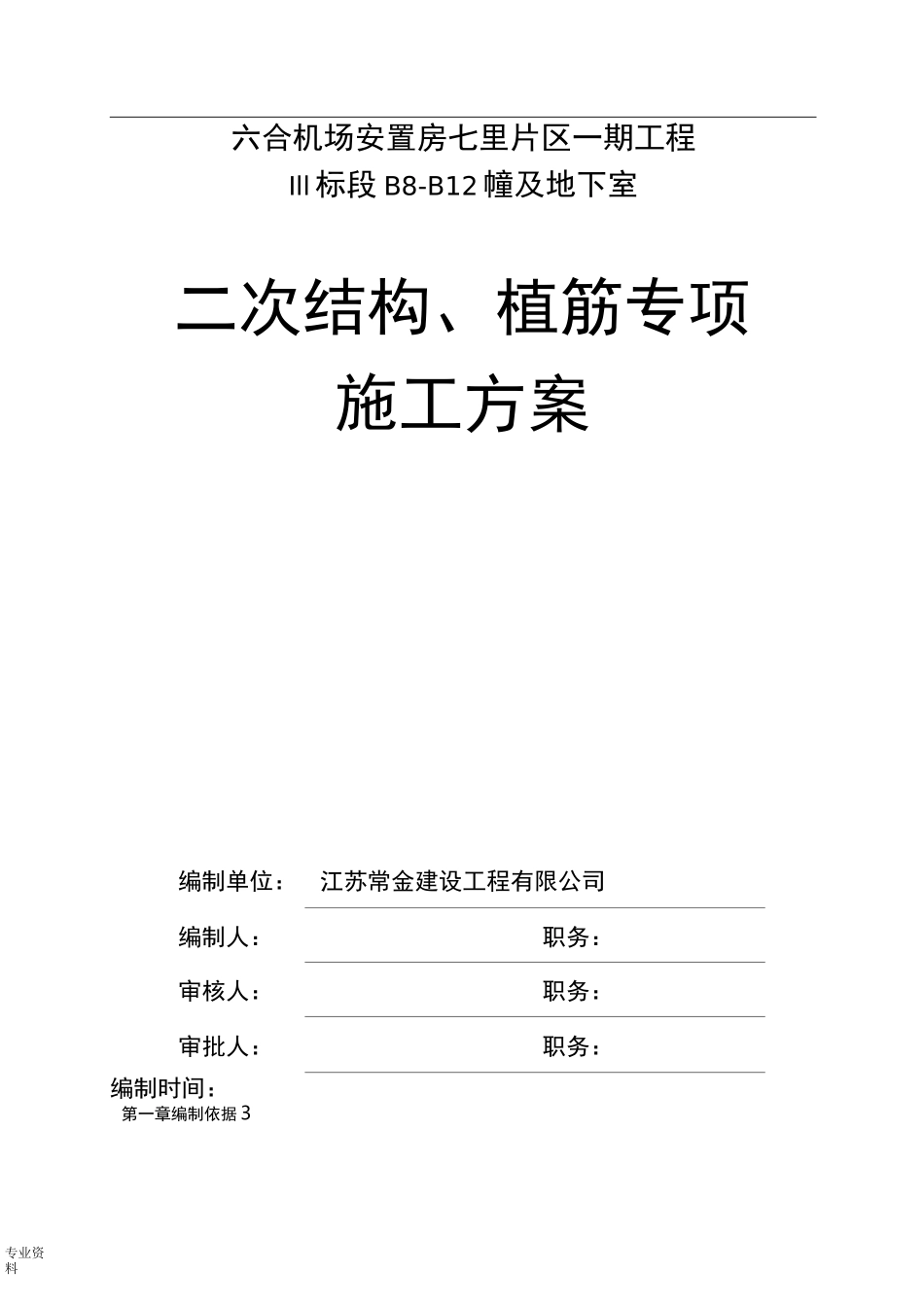

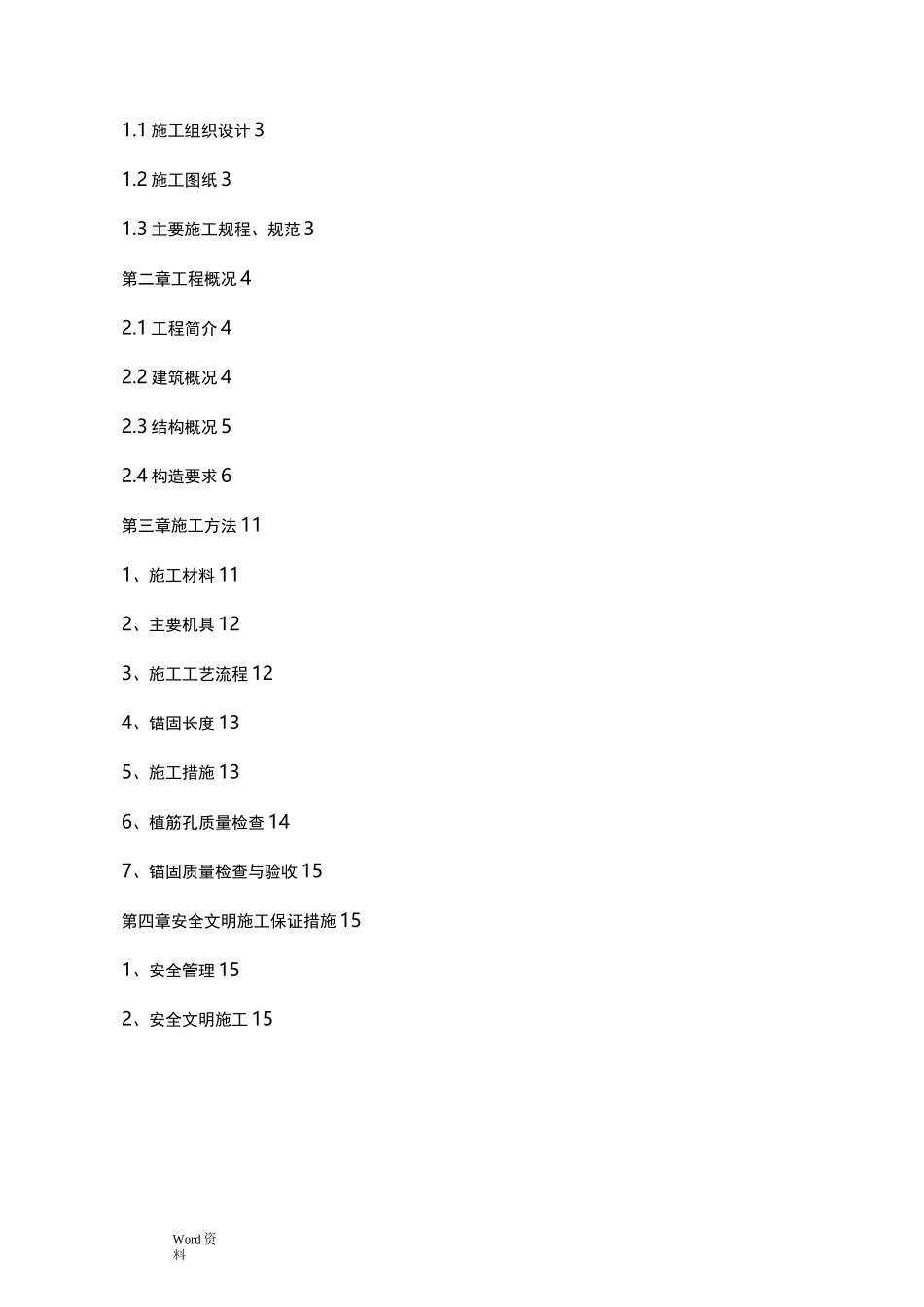

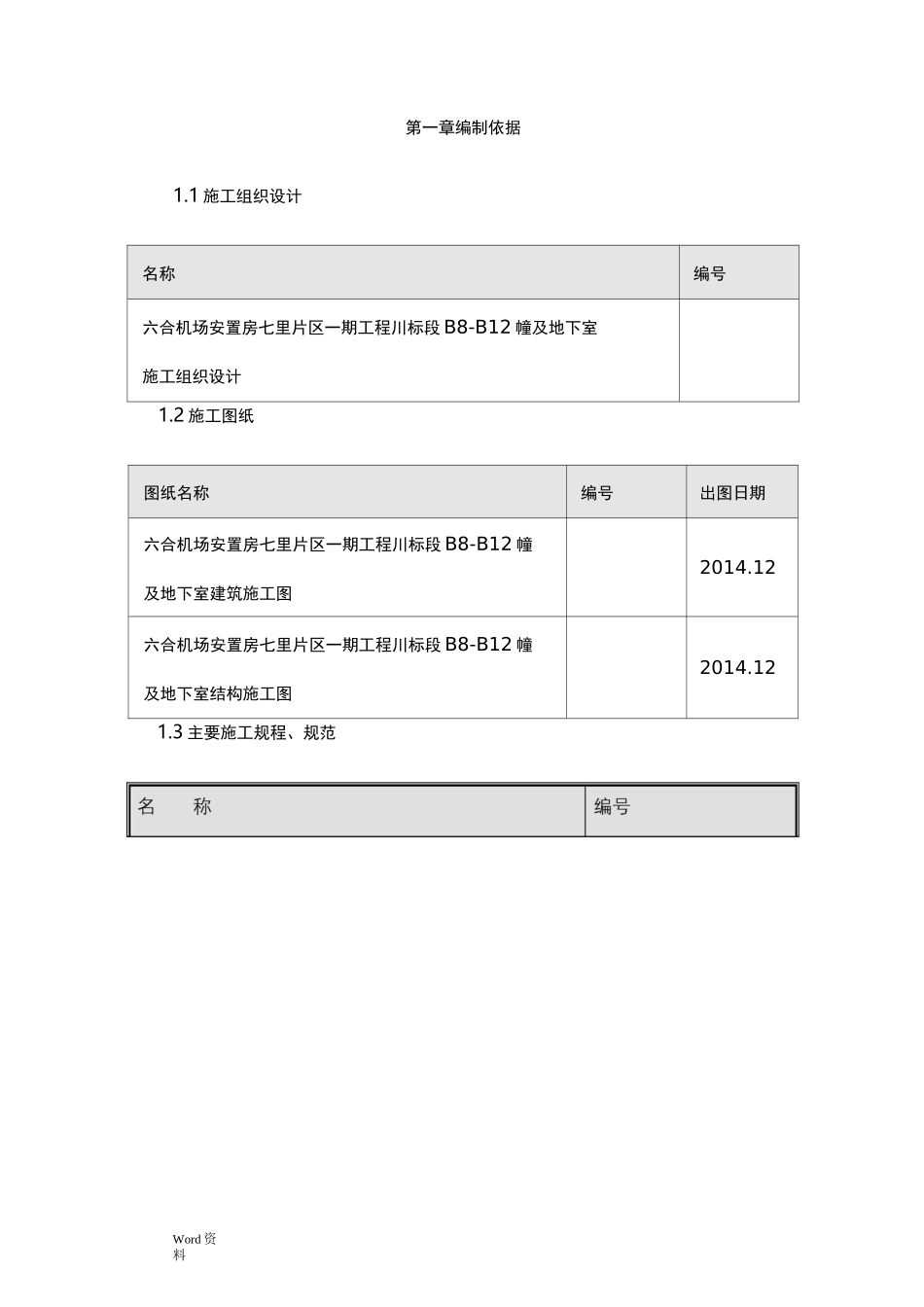

专业资料六合机场安置房七里片区一期工程Ill标段B8-B12幢及地下室二次结构、植筋专项施工方案编制单位：江苏常金建设工程有限公司编制人：职务：审核人：职务：审批人：职务：编制时间：第一章编制依据3Word资料1.1施工组织设计31.2施工图纸31.3主要施工规程、规范3第二章工程概况42.1工程简介42.2建筑概况42.3结构概况52.4构造要求6第三章施工方法111、施工材料112、主要机具123、施工工艺流程124、锚固长度135、施工措施136、植筋孔质量检查147、锚固质量检查与验收15第四章安全文明施工保证措施151、安全管理152、安全文明施工15Word资料第一章编制依据1.1施工组织设计名称编号六合机场安置房七里片区一期工程川标段B8-B12幢及地下室施工组织设计1.2施工图纸图纸名称编号出图日期六合机场安置房七里片区一期工程川标段B8-B12幢及地下室建筑施工图2014.12六合机场安置房七里片区一期工程川标段B8-B12幢及地下室结构施工图2014.121.3主要施工规程、规范Word资料《混凝土结构后锚固技术规程》(JGJI452004)《混凝土结构加固技术规范》(CECS25—90)第二章工程概况2.1工程简介工程名称六合机场安置房七里片区一期工程川标段B8-B12幢及地下室结构地址位置六合开发区新港湾路东侧，七里桥路南侧，时代大道西侧建设单位南京中交合安投资发展有限公司勘察单位南京建力测绘勘察院设计单位江苏省建工设计研究院有限公司监理单位南京苏宁建设监理有限公司施工单位中交第四公路工程局有限公司合同工期700天合同质量目标工程质量合格2.2建筑概况序项目内容1建筑功能民用住宅Word资料2建筑高度基底标高-6.35m±0.00标高±0.00二10.15m建筑总高度50.35m3建筑层高地下部分地下室5.1m地上部分十八层2.8m屋顶4.2m4建筑平面横轴编号A轴〜N轴横轴距离13.4m纵轴编号1轴〜26轴纵轴距离29.2m2.3结构概况项目内容结构基础结构形式筏板、桩基础主体结构形式框架-剪力墙形式屋盖结构形式现浇混凝土板Word资料2&10（户夕卜屋面j卫生间■开水间50《户内楼面）2.4砌体与混凝土墙、柱的连接及圈梁、过梁、构造柱的要求:1、卫生间、开水间等墙底部及出屋面外墙、女儿墙底部应做现浇钢筋混凝土翻边如图十三。图十三2、与后砌隔墙连接的框架柱、剪力墙，于框架柱、剪力墙内每隔500高预留26拉结筋，锚入框架柱、剪力墙内不小于La，伸入隔墙内长度：6、7度时宜沿墙全长贯通；7度乙类和8、9度时应沿墙全长贯通。具体大样详国标06SG614—1。3、与圈梁、过梁、窗台板等连接的钢筋混凝土墙、柱，应于圈梁、过梁、窗台板等纵向钢筋预留插筋，锚入墙、柱内不小于35d,伸出墙、柱外不小于700,后与圈梁、过梁窗台板等钢筋搭接，如图十四所示（位置及标高参见有关专业图纸）。出屋面外墙*女儿墙卩生间”馬房间隔檣Word资料4、隔墙长大于5米时墙顶与梁应拉结，如图十五，或设置构造柱使墙长不超过5米（轻质砌块隔墙构造柱间距不大于3米）。墙长超过层高2倍时设构造柱，单片墙端部及砖砌电梯井四角应设构造柱。构造柱与隔墙间拉结筋26@500,沿隔墙全长贯通，纵横相交隔墙在相交处应设26@500拉结筋，沿墙全长贯通。楼梯间、人流通道填充墙两端应与框架柱或构造柱连接沿高每隔500设26拉结筋,贯通隔墙全长，锚入柱内35d,并用钢丝网砂浆面层加强。两种不同材料交接处，应采用宽度A300mm、1mm厚钢板网（网眼尺寸不小于10mmX10mm）抹灰或耐碱玻璃纤维网格布聚合物砂浆加强带进行处理，加强带与各基体的搭接宽度不应小于150mm。5、墙高超过4米（轻质砌块墙高超过2米）在墙体半高或门顶处设置与柱连接且沿墙全长贯通的钢筋混凝土水平系梁；顶层和底层应设置通长现浇钢筋混凝土窗台梁，其它层在窗台标高应设置窗台配筋带，见图十五当系梁为门洞切断时，应在洞顶设置一道不小于被切断的系梁断面和配筋的钢筋混凝土附加系梁，其配筋尚应满足过梁要求，其搭接长度应不小于1000；当两系梁高差不大于500时,系梁也可沿洞口垂直拐弯与过梁连成框架。见图十六。构造柱布置见平面布置附Word资料后。训J盼上飞初一」L0g业拠0348一:口五丁-■「.UUHO「•/WIX主出MIH一.■H-H_丄八6、门框要求：门垛或窗间墙小于360时采用钢筋混凝土浇筑，见图十七。*6@40...
