虹吸式屋面雨水排水系统安装监理细则(定稿)VIP免费

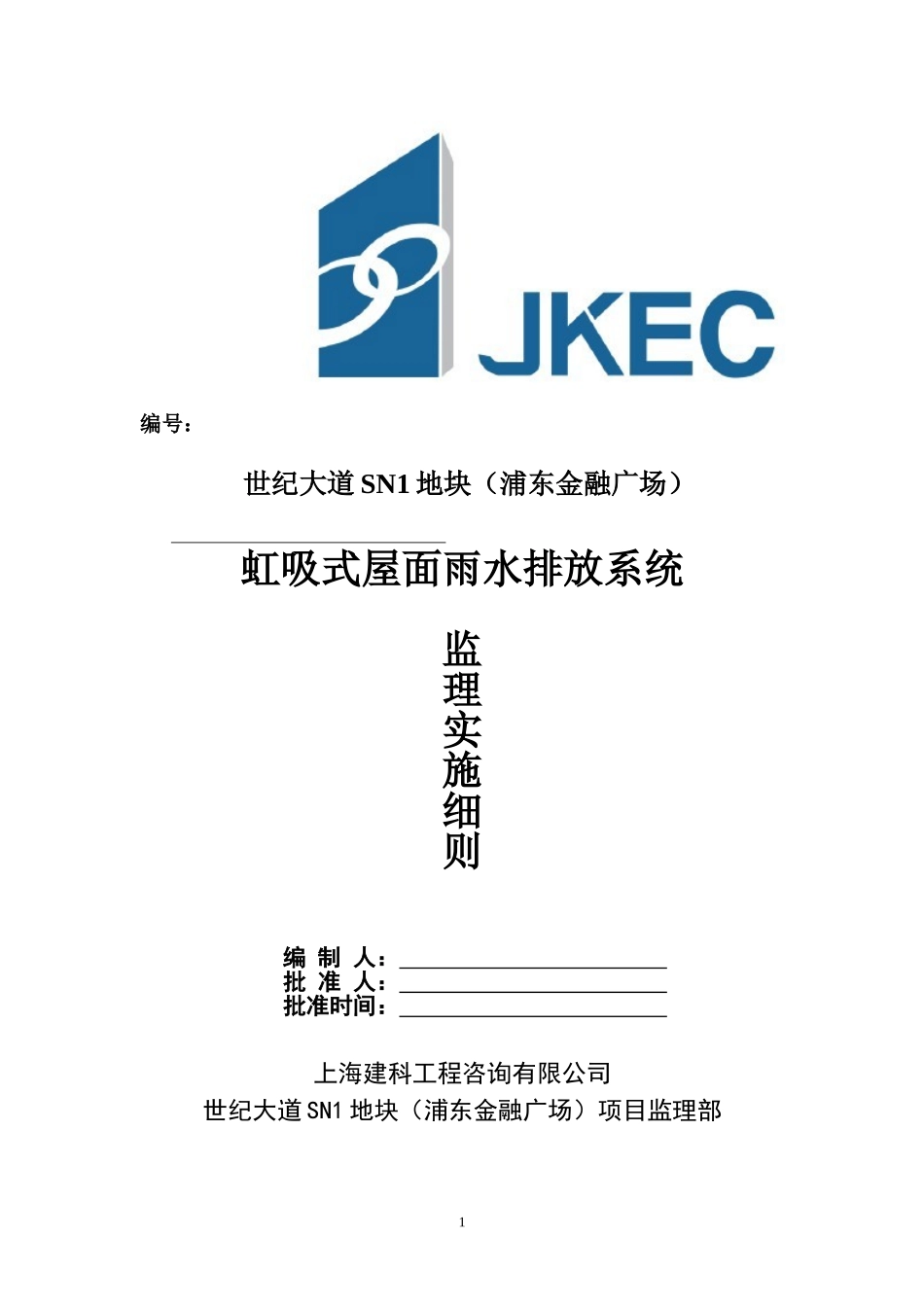

1编号：世纪大道SN1地块（浦东金融广场）虹吸式屋面雨水排放系统监理实施细则编制人：批准人：批准时间：上海建科工程咨询有限公司世纪大道SN1地块（浦东金融广场）项目监理部2目录1、工程概况2、专业工程特点3、编制依据4、监理工作流程5、监理工作的控制要点及目标值6、监理工作的方法及措施7、分项工程验收3一．工程概况：工程名称：上海浦东世纪大道SN1地块项目虹吸式雨屋面排水排放（系统）工程工程地址：上海市浦东新区浦东南路899号建设单位：陆家嘴金融贸易区开发股份有限公司设计单位：华东建筑设计研究院施工单位：上海一建集团有限公司工程范围：商业楼屋面及公交枢纽雨水排水系统虹吸雨水斗及管道安装.工程施工具体区域：虹吸雨水为系统性整体雨水排放工程，雨水斗具体分部在SN1金融广场商业楼11层、10层屋面，以及整个公交枢纽裙带区域。工程规模：屋面汇水面积：28000㎡，溢流系统面积：28000㎡。工程安全文明：达到《上海市建设工程文明施工管理暂行规定》要求。二．专业工程特点：虹吸式雨水管屋面排水系统广泛适用于各种不同类型、用途的建筑物；悬吊管无需坡度敷设；可降低虹吸雨水管的管径；现场施工量减少，使用更少的材料；节省安装空间；虹吸雨水管具有自洁能力,不易堵塞；从设计到施工简单快捷.。三．监理依据：1.《建筑工程施工质量验收统一标准》GB50300-20132.《建筑排水塑料管道工程技术规程》CJJ/T29-20103.《虹吸式屋面雨水排水系统技术规程》CECS183：20154.《建筑给水排水及采暖工程施工质量验收规范》GB50242-20025.《给水排水管道工程施工及验收规范》GB50268-20086.《建筑施工高处作业安装技术规范》JGJ80-19917.《施工现场临时用电安全技术范》JGJ46-20058.《建筑排水塑料管道安装》10S4069.《雨水斗选用及安装》（国家建筑标准设计图集）09S30210.吉博力系统设备、材料的产品说明书、技术资料及设计院提供的设计图纸；11.国家及行业现行的有关规范及验收标准。4四．监理工作流程：参加图纸会审参加设计交底审核给排水工程承包单位施工方案审核施工单位给排水工程质量保证体系核查虹吸式雨水管屋面排水系统施工条件（临时用电及场所、预埋雨水口、土建结构的施工结合部）审核及验收HDPE虹吸雨水管外观质量及完整的质量保证资料过程监理（巡视、旁站、检查、参加雨水斗预埋件等隐蔽工程验收）按检验批评定分项、子分部工程质量审核各分项工程质量、实施下道工序参与虹吸式屋面雨水管道隐蔽及通球及灌水试验，签认验收资料。参加系统调试及试运行组织竣工预验收监督施工单位整改参加竣工验收5五、监理工作的控制要点及标准值5.1.质量控制的要点及目标值1.虹吸式屋面雨水排水系统的雨水斗应采用合格的虹吸式雨水斗；雨水管必须经过验收合格、资料齐全。2.虹吸式屋面雨水排水系统的计算参数应与所采用系统组件的参数相一致。3.对汇水面积大于5000m2的大型屋面，宜设置不少于2组独立的虹吸式屋面雨水排水系统。4.虹吸式屋面雨水排水系统应设溢流口或溢流系统。虹吸式屋面雨水排水系统和溢流口或溢流系统的总排水能力，不宜小于设计重现期为50年、降雨历时5min时的设计雨水流量。5.不同高度的屋面、不同结构形式的屋面汇集的雨水，宜采用独立的系统单独排出。6.注：当受条件限制必须合用一套系统时，应经计算确保每个雨水斗均同时保持虹吸满管压力流流态。7.当其他屋面雨水排水系统的管道接入虹吸式屋面雨水排水系统时，应有确保虹吸系统发挥正常功能的措施。8.与排出管连接的雨水检查井应能承受水流的冲力，应采用钢筋混凝土结构或消能井，并宜有排气措施。9.管道布置和敷设①悬吊管可无坡度敷设，但不得倒坡。②管道不宜敷设在建筑的承重结构内。因条件限制管道必须敷设在建筑的承重结构内时，应采取措施避免对建筑的承重结构产生影响。③管道不宜穿越建筑的沉降缝或伸缩缝。当受条件限制必须穿越时，应采取相应的技术措施。④管道不宜穿越对安静有较高要求的房间。当受条件限制必须穿越时，应采取隔声措施。⑤当管道表面可能结露时，应采取防结露措施。⑥当管道采用HDPE等塑料材质时，应符合国家有关防火标准的规定。⑦过渡段的设置位置应通过计算...
