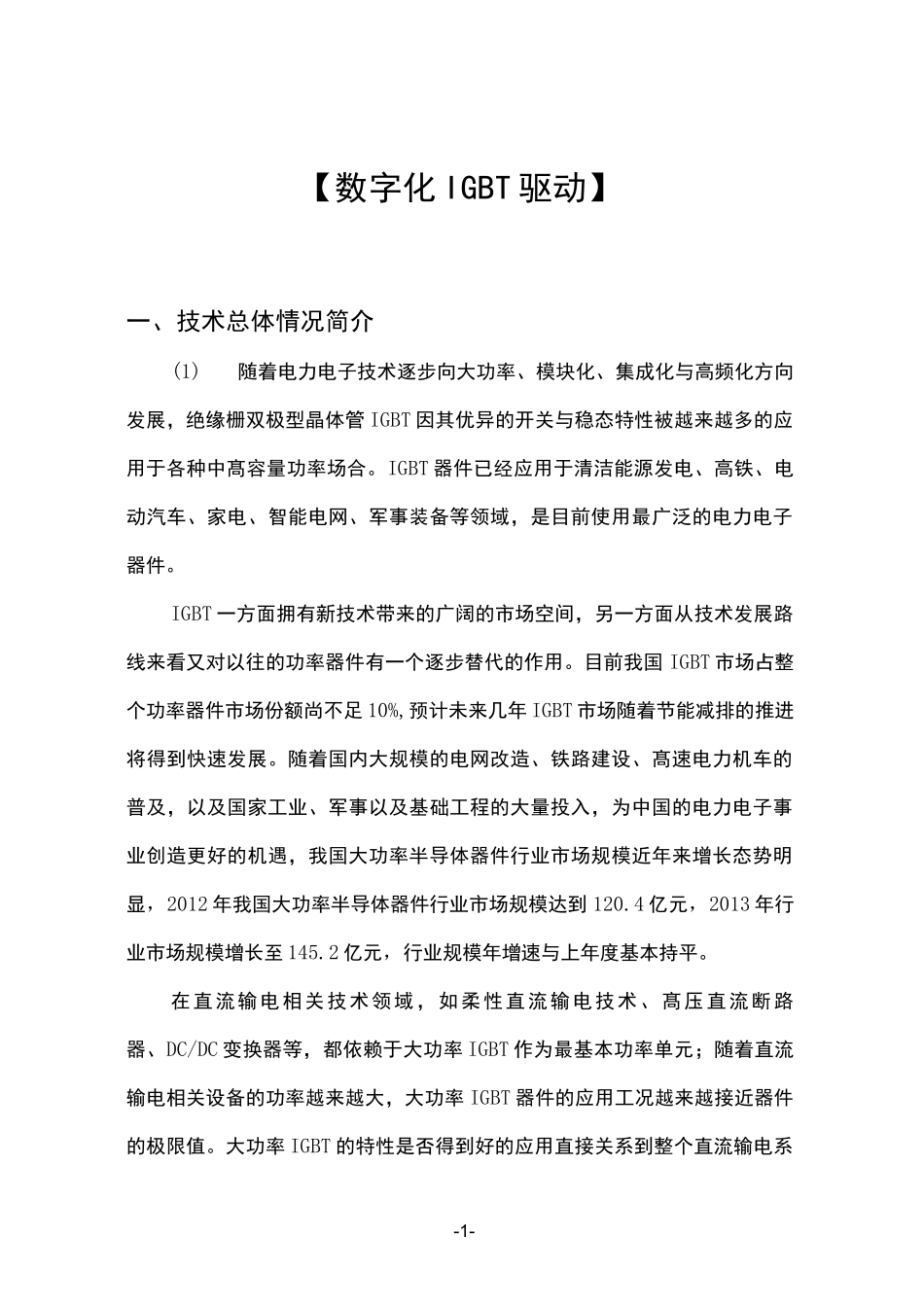

-1-【数字化IGBT驱动】一、技术总体情况简介(1)随着电力电子技术逐步向大功率、模块化、集成化与高频化方向发展，绝缘栅双极型晶体管IGBT因其优异的开关与稳态特性被越来越多的应用于各种中髙容量功率场合。IGBT器件已经应用于清洁能源发电、高铁、电动汽车、家电、智能电网、军事装备等领域，是目前使用最广泛的电力电子器件。IGBT一方面拥有新技术带来的广阔的市场空间，另一方面从技术发展路线来看又对以往的功率器件有一个逐步替代的作用。目前我国IGBT市场占整个功率器件市场份额尚不足10%,预计未来几年IGBT市场随着节能减排的推进将得到快速发展。随着国内大规模的电网改造、铁路建设、髙速电力机车的普及，以及国家工业、军事以及基础工程的大量投入，为中国的电力电子事业创造更好的机遇，我国大功率半导体器件行业市场规模近年来增长态势明显，2012年我国大功率半导体器件行业市场规模达到120.4亿元，2013年行业市场规模增长至145.2亿元，行业规模年增速与上年度基本持平。在直流输电相关技术领域，如柔性直流输电技术、髙压直流断路器、DC/DC变换器等，都依赖于大功率IGBT作为最基本功率单元；随着直流输电相关设备的功率越来越大，大功率IGBT器件的应用工况越来越接近器件的极限值。大功率IGBT的特性是否得到好的应用直接关系到整个直流输电系-2-统可靠性。要保证IGBT稳定可靠地工作，其驱动电路起到了至关重要的作用，而对于具有髙可靠性、普遍适用性、数字化的髙功率IGBT智能模块来说，仅仅实现对IGBT的可靠驱动是远远不够的。在电力电子系统中，会由于多种原因导致半导体器件脱离安全工作区，若对IGBT没有适当的保护措施，很可能造成器件的损坏，甚至可能引起整个系统故障发生，造成损失进一步扩大，所以依据不同应用场合的需求，大功率IGBT驱动保护电路需要有多种功能电路组成的一个独立相对完整的子系统，从而实现对IGBT可靠驱动与全面保护，以保障系统的安全稳定运行。(2)IGBT驱动是实现IGBT器件正常开通、关断，以及器件在各种异常工况下可靠保护的电路，是IGBT器件应用的核心。本数字化IGBT驱动产品可替代采用模拟方式的传统IGBT驱动，并打破对国外数字化IGBT驱动技术的垄断。传统IGBT驱动采用模拟方式，模拟驱动功能单一，很难满足大功率IGBT在直流输电领域的应用要求。比起传统的模拟的IGBT驱动器，本数字化IGBT驱动产品拥有一个独一无二的优势，其根据IGBT模块工作情况随时调整门极开通/关断电阻，可变的门极电阻大大降低了IGBT的开关损耗，实现开通di/dt和关断dv/dt智能调节，提髙了工作效率。门极电阻可以在纳秒级响应时间内在毫欧级至髙电阻之间切换变动，在变频操作中，数字化IGBT驱动自如地改变门极电阻，理想地控制IGBT模块门极开通电阻和关断电阻，有效地降低了开关功率损耗。数字化IGBT驱动可以实现关断过电压智能化抑制，智能化故障检测，多级软关断故障保护等功能，还可以根据特殊应用需求，-3-调节IGBT开通/关断的特型曲线。大的跨国电力设备公司如西门子、ABB等，为满足设备对IGBT应用要求都有自主研发的数字驱动，但是不对外销售。数字化IGBT驱动属于大功率电力电子行业的关键器件，国产化后可以减少对国外技术的依赖，打破国外垄断，增加企业在国内外的竞争力。二、市场情况分析(1)目前我国已经是全球最大的功率半导体消费市场。其中IGBT市场规模约98亿元，相应的驱动器规模在20-30亿元。预计到2020年，我国IGBT的市场规模可能将达到300亿元，相应的驱动器市场规模将达60-100亿元，髙压大功率IGBT驱动市场规模可达30-50亿元。而数字化IGBT驱动板将成为未来髙压大功率IGBT驱动器的主流,未来市场的需求估计每年的用量在20-30万片。(部分数据来源：中国产业信息网)由于数字驱动的显著优势，中低压应用领域也在逐渐升级，北车在髙铁牵引换流器中，已经开始使用数字式驱动；南车和风机变流器等厂家目前还主要使用基于Concept驱动内核的模拟式驱动器，但也在积极转型。(2)预计未来5年，本产品的市场占有率约为20%，预期总收入约为6.6亿元，总利润约为3亿元。(3)随着大功率IGBT的应用越来越广泛，数字化IGBT驱动凭借其在中高压领域的优势，未来5-10年...
