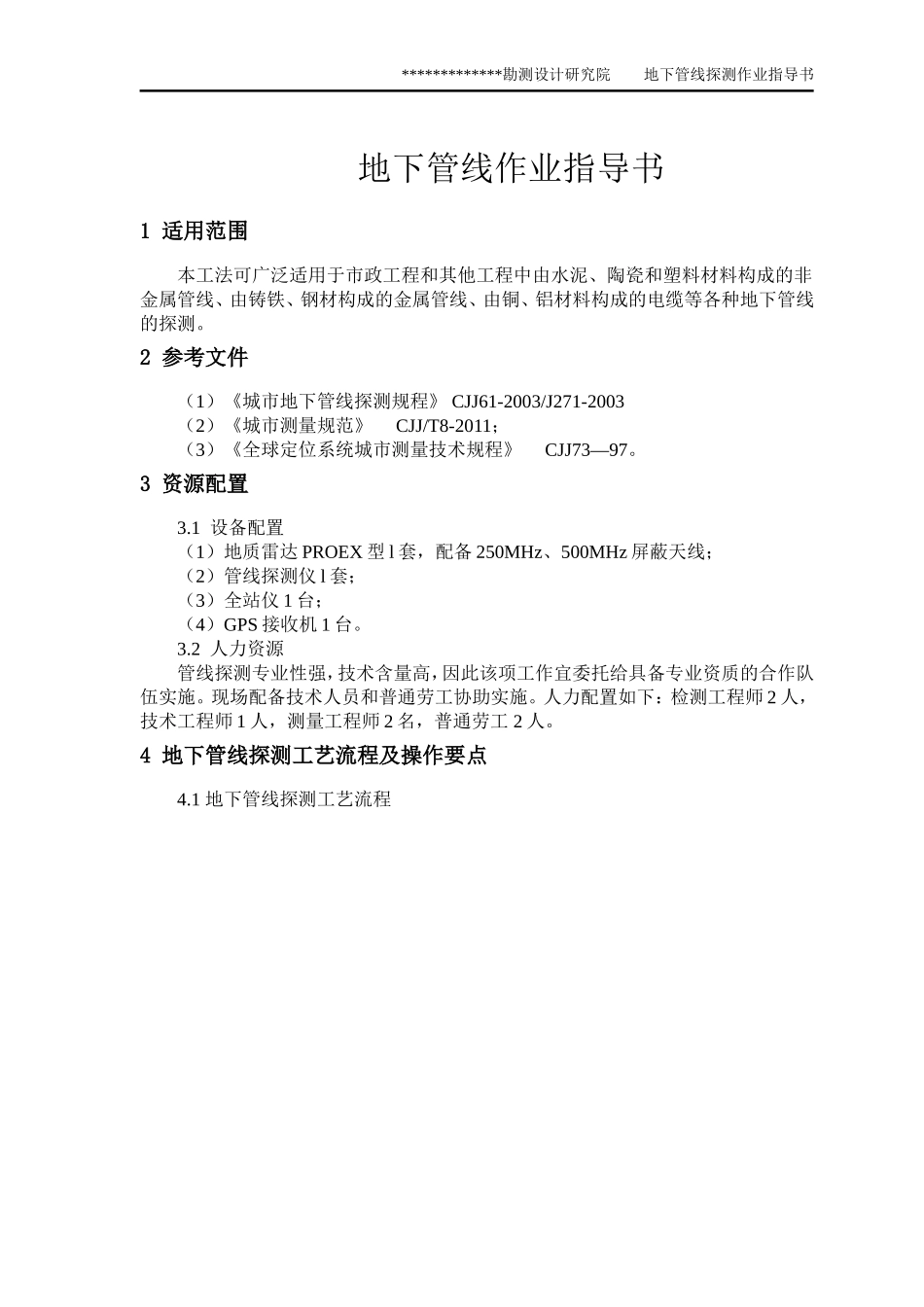

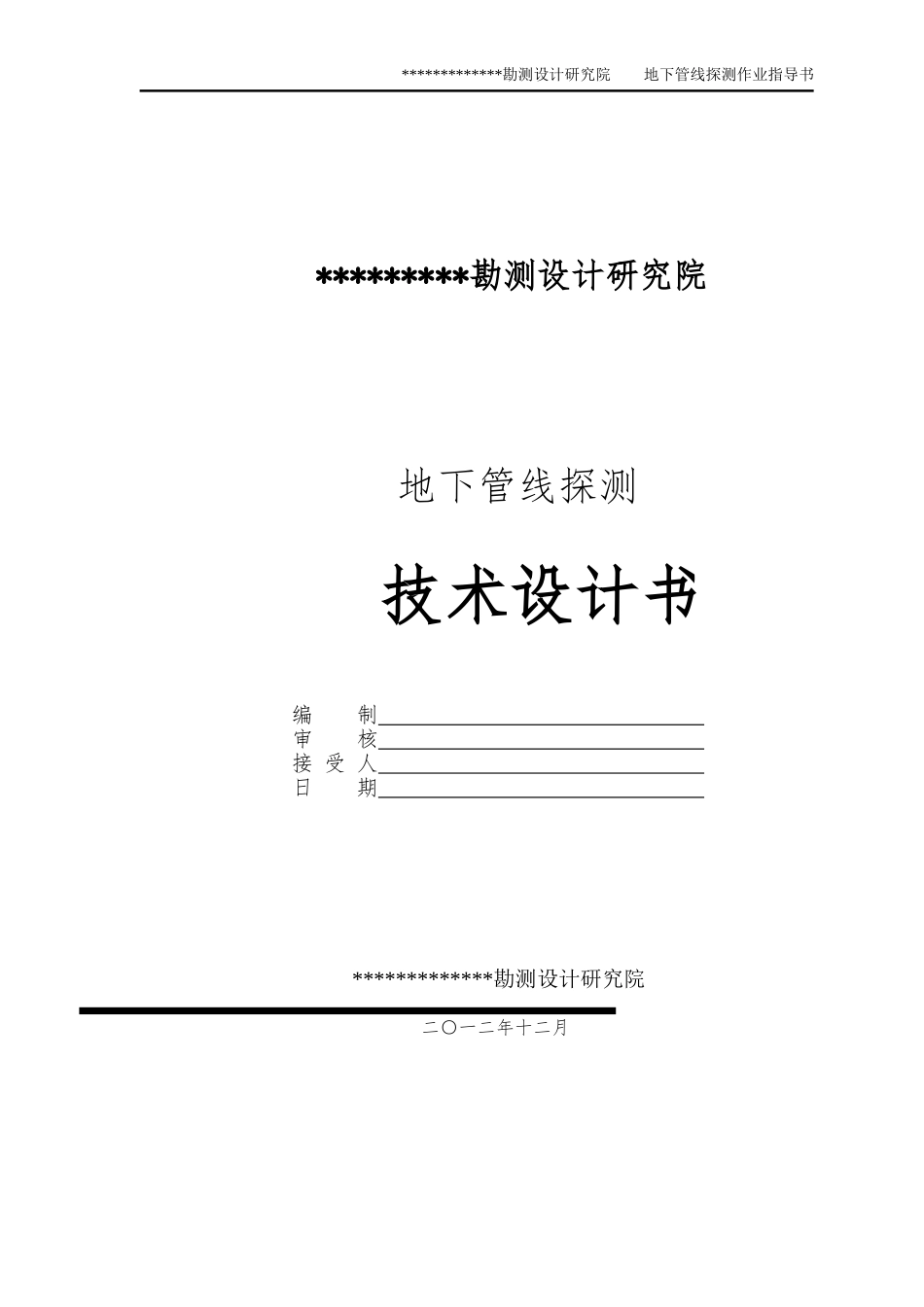

*************勘测设计研究院地下管线探测作业指导书*********勘测设计研究院地下管线探测技术设计书编制审核接受人日期*************勘测设计研究院二○一二年十二月*************勘测设计研究院地下管线探测作业指导书地下管线作业指导书1适用范围本工法可广泛适用于市政工程和其他工程中由水泥、陶瓷和塑料材料构成的非金属管线、由铸铁、钢材构成的金属管线、由铜、铝材料构成的电缆等各种地下管线的探测。2参考文件（1）《城市地下管线探测规程》CJJ61-2003/J271-2003（2）《城市测量规范》CJJ/T8-2011；（3）《全球定位系统城市测量技术规程》CJJ73—97。3资源配置3.1设备配置（1）地质雷达PROEX型l套，配备250MHz、500MHz屏蔽天线；（2）管线探测仪l套；（3）全站仪1台；（4）GPS接收机1台。3.2人力资源管线探测专业性强，技术含量高，因此该项工作宜委托给具备专业资质的合作队伍实施。现场配备技术人员和普通劳工协助实施。人力配置如下：检测工程师2人，技术工程师1人，测量工程师2名，普通劳工2人。4地下管线探测工艺流程及操作要点4.1地下管线探测工艺流程*************勘测设计研究院地下管线探测作业指导书图1地下管线探测工艺流程图4.2确定工作范围，工作对象4.2.1确定工作范围施工场地地下管线探测应在工程施工开挖前进行，其范围应包括开挖以及可能受开挖影响的地下管线安全的区域，探测以上场地的管线走向、位置、深度，避免开挖或非开挖作业时，破坏地下管线，造成严重的后果。4.2.2确定工作对象地下管线探测前，需搞清楚所测区域地下管线的种类，根据不同的地下管线种类以便选用合适的探测方法，地下管线主要包括以下几个类别:（1）由水泥、陶瓷和塑料材料构成的非金属管线，如排水管（雨水、污水、雨污合流）、工业管线或某些给水管线（生活用水、生产用水、和消防用水）等；（2）由铸铁、钢材构成的金属管线，如给水，燃气（煤气、液化气、天然气）、供热等工业管线；（3）由铜、铝材料构成的电缆（其外用钢铠、铝或塑料包装），如电力电缆（供电、路灯、电车）、通讯电缆（军用光缆、通信光缆）等和有线电视电缆等。4.3搜集原始资料地下管线探测前，必须全面搜集和整理测区范围内已有的地下管线资料和有关测绘资料，主要内容包括：（1）已有的各种地下管线图;（2）各种地下管线的设计图、施工图、竣工图及技术说明资料;（3）相应比例尺的地形图;（4）测区内及相临近的控制点的坐标和高程。现场踏勘，验证搜集的资料确定工作范围，工作对象搜集原始资料现场踏勘，记录已知管线探测方法验证编写施工方案资料汇总现场探测*************勘测设计研究院地下管线探测作业指导书（5）了解施工方配合人员谁比较熟悉现场，以后有管线复杂地段询问。4.4现场踏勘，验证搜集的资料在搜集、整理和分析已有资料的基础上进行现场踏勘，对比收集的资料与实际情况的差别。踏勘的主要任务包括：（1）察看搜集的资料，评价资料的可信度和可利用程度；（2）察看测区的地物、地貌、交通和地下管线分布出露情况；（3）察看测区内控制点的位置及保存状况。4.5现场踏勘，记录已知管线通过踏勘，查明测区内各类地下管线出露点、阀门井、污水井、电信电缆井的位置、埋深、走向、性质、规格、材质等。在现场踏勘过程中要记录每根管线的材质、管径、埋深、特征、流通的介质、以及管沟的深宽和隐蔽的三通点，电力要记录孔数、电压、热力管线要记录压力，并绘制草图，详细记录施工方工作人员指出的异常点，异常点主要指是隐蔽的三通点、弯头、变径、材质。地下管线的埋深可分为内底埋深、外顶埋深和外底埋深。（1）地下管线或自流的地下管线应量测其内底埋深；有压力的地下管线应量测其外顶埋深。（2）直埋电缆和管段应量测其外顶埋深；沟道应量测其内底埋深。地下隧道或顶管工程施工现场的地下管线应量其外底埋深。（3）地下管线及埋设电缆的管沟应量测其断面尺寸。圆形断面应量测其内径；矩形断面应量测其内壁的宽和高。（4）埋设地下管沟或管块中的电力电缆或电信电缆应查明其电缆的根数或管块孔数。（5）在明显管线点上应查明地下各种管线上的建（构）筑物和附属设施并记录。（6）在施...
