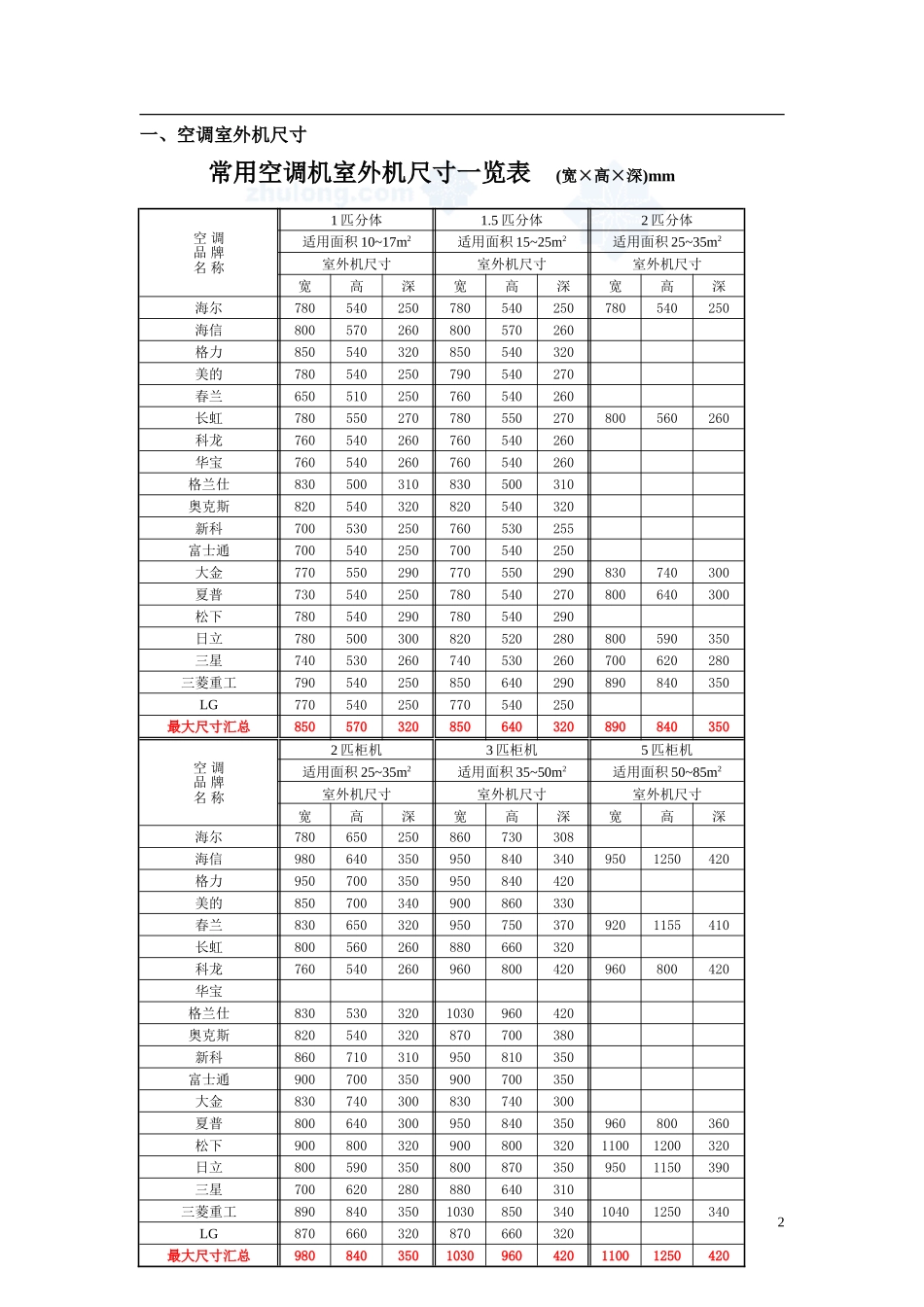

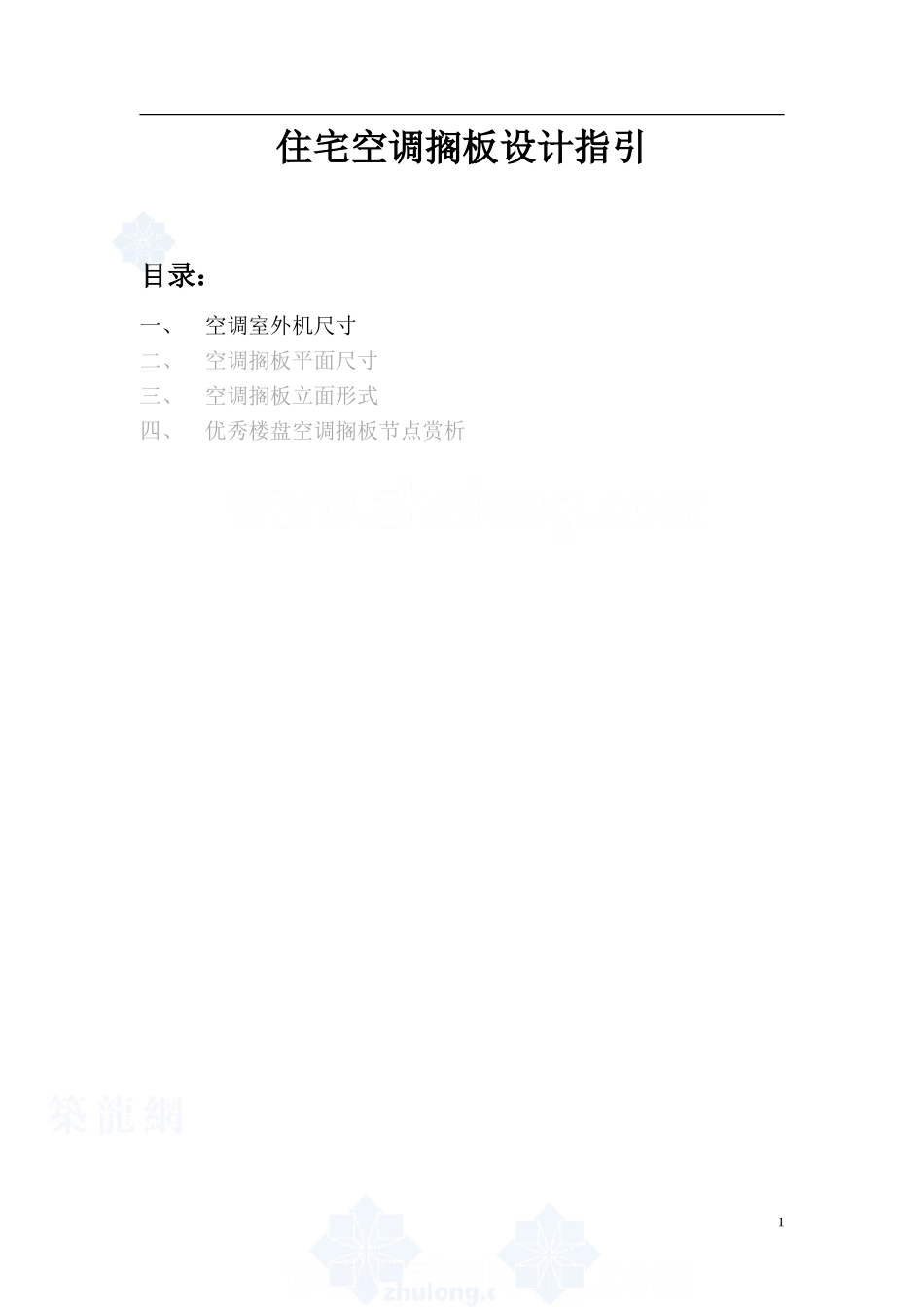

住宅空调搁板设计指引目录：一、空调室外机尺寸二、空调搁板平面尺寸三、空调搁板立面形式四、优秀楼盘空调搁板节点赏析1一、空调室外机尺寸常用空调机室外机尺寸一览表(宽×高×深)mm空调品牌名称1匹分体1.5匹分体2匹分体适用面积10~17m2适用面积15~25m2适用面积25~35m2室外机尺寸室外机尺寸室外机尺寸宽高深宽高深宽高深海尔780540250780540250780540250海信800570260800570260格力850540320850540320美的780540250790540270春兰650510250760540260长虹780550270780550270800560260科龙760540260760540260华宝760540260760540260格兰仕830500310830500310奥克斯820540320820540320新科700530250760530255富士通700540250700540250大金770550290770550290830740300夏普730540250780540270800640300松下780540290780540290日立780500300820520280800590350三星740530260740530260700620280三菱重工790540250850640290890840350LG770540250770540250最大尺寸汇总850570320850640320890840350空调品牌名称2匹柜机3匹柜机5匹柜机适用面积25~35m2适用面积35~50m2适用面积50~85m2室外机尺寸室外机尺寸室外机尺寸宽高深宽高深宽高深海尔780650250860730308海信9806403509508403409501250420格力950700350950840420美的850700340900860330春兰8306503209507503709201155410长虹800560260880660320科龙760540260960800420960800420华宝格兰仕8305303201030960420奥克斯820540320870700380新科860710310950810350富士通900700350900700350大金830740300830740300夏普800640300950840350960800360松下90080032090080032011001200320日立8005903508008703509501150390三星700620280880640310三菱重工890840350103085034010401250340LG870660320870660320最大尺寸汇总9808403501030960420110012504202注：1、1匹空调制冷量约为2300～2600W；1.5匹空调制冷量约为3200～3600W；2匹空调制冷量约为4800～5500W；3匹空调制冷量约为6800～7200W；5匹空调制冷量约为12000W;2、同一品牌相同制冷能力的空调都有不同系列机型，一般来说冷、暖两用型的外机尺寸相对单冷型的要大一些；变频机组外机尺寸相对不变频的要大一些。本表所列尺寸是按较大值取值；3、空调冷媒管墙上留洞一般为φ80mm，壁挂机留洞中心距地2.2m或2.3m，柜式机留洞中心距地0.2m或0.3m；4、空调室外机一侧还需考虑冷媒管接管尺寸，故室外机实际宽度应按本表所列宽度加100mm考虑；5、为了保证空调室外机的安装方便及达到良好的通风、降温效果，空调安装时应保证两侧各有不小于100mm的安装空间，背面离墙应有不小于150mm的进风距离，前方离百页窗应有不小于100mm的出风距离；6、空调冷凝水立管管径，对于多层一般可按φ32～φ40mm考虑，高层按φ40～φ50mm考虑。每层预留支管φ32mm～φ40mm，管材采用U-PVC塑料管，承插粘接。每层支管如安装在空调板上离地30～50mm高，则空调板外沿无需雨水翻口，雨水散排；每层支管如安装在空调板下，则空调板外沿可设雨水翻口，并可采用地漏形式代替预留支管雨水通过地漏口排放（如采用地漏排放形式，则冷凝水立管管径取De50）。1、空调室外机一侧还需考虑冷媒管接管尺寸，故室外机实际宽度应按本表所列宽度加100mm考虑；2、为了保证空调室外机的安装方便及达到良好的通风、降温效果，空调安装时应保证两侧各有不小于100mm的安装空间，背面离墙应有不小于150mm的进风距离，前方离百页窗应有不小于100mm的出风距离；总结：1.卧室的挂机按照1.5匹考虑（空调板预留空间底线尺寸：长X深X高---1100X550X800）2.客厅的按照2.0匹（空调板预留空间底线尺寸：长X深X高---1200X600X1000）3
