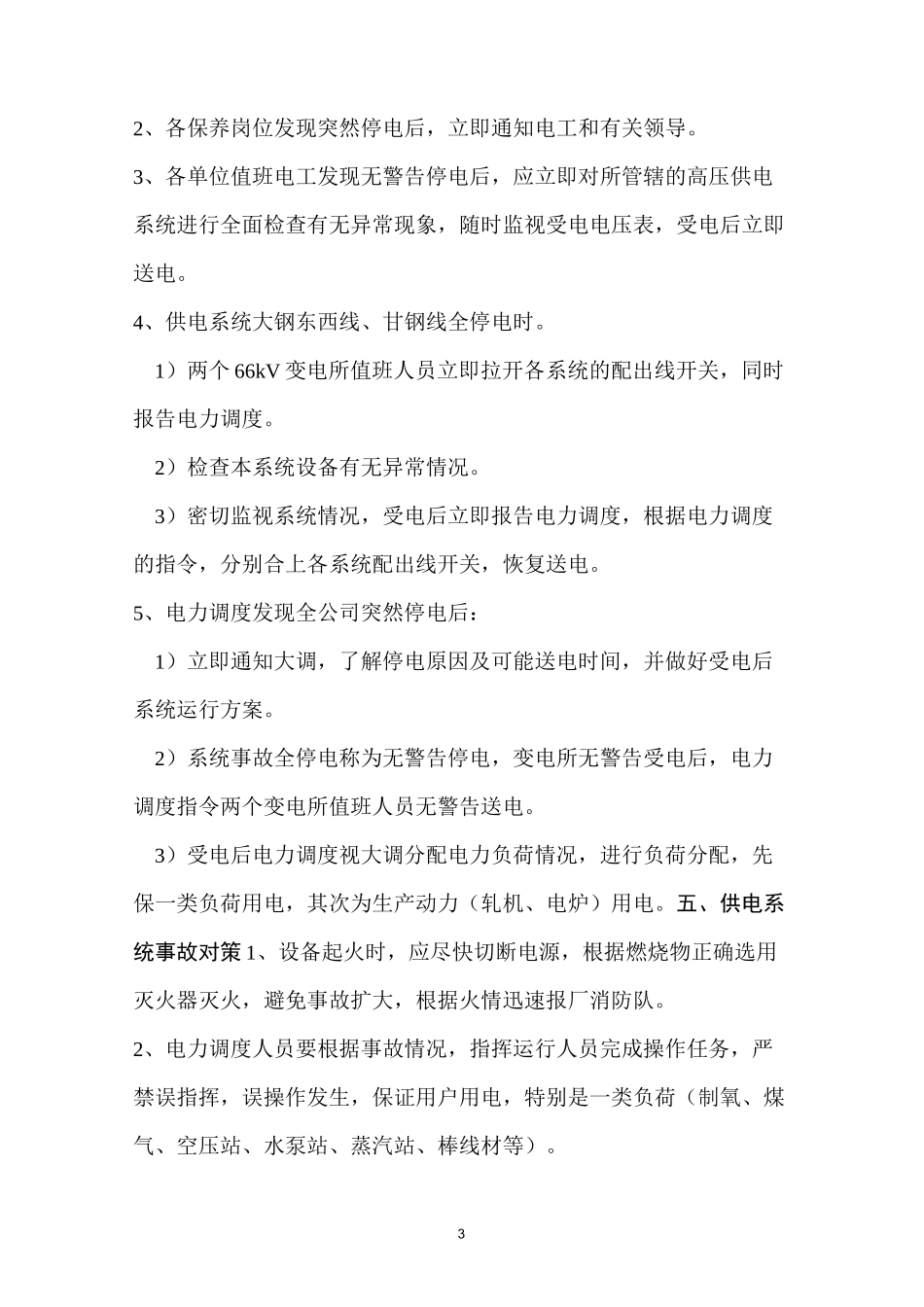

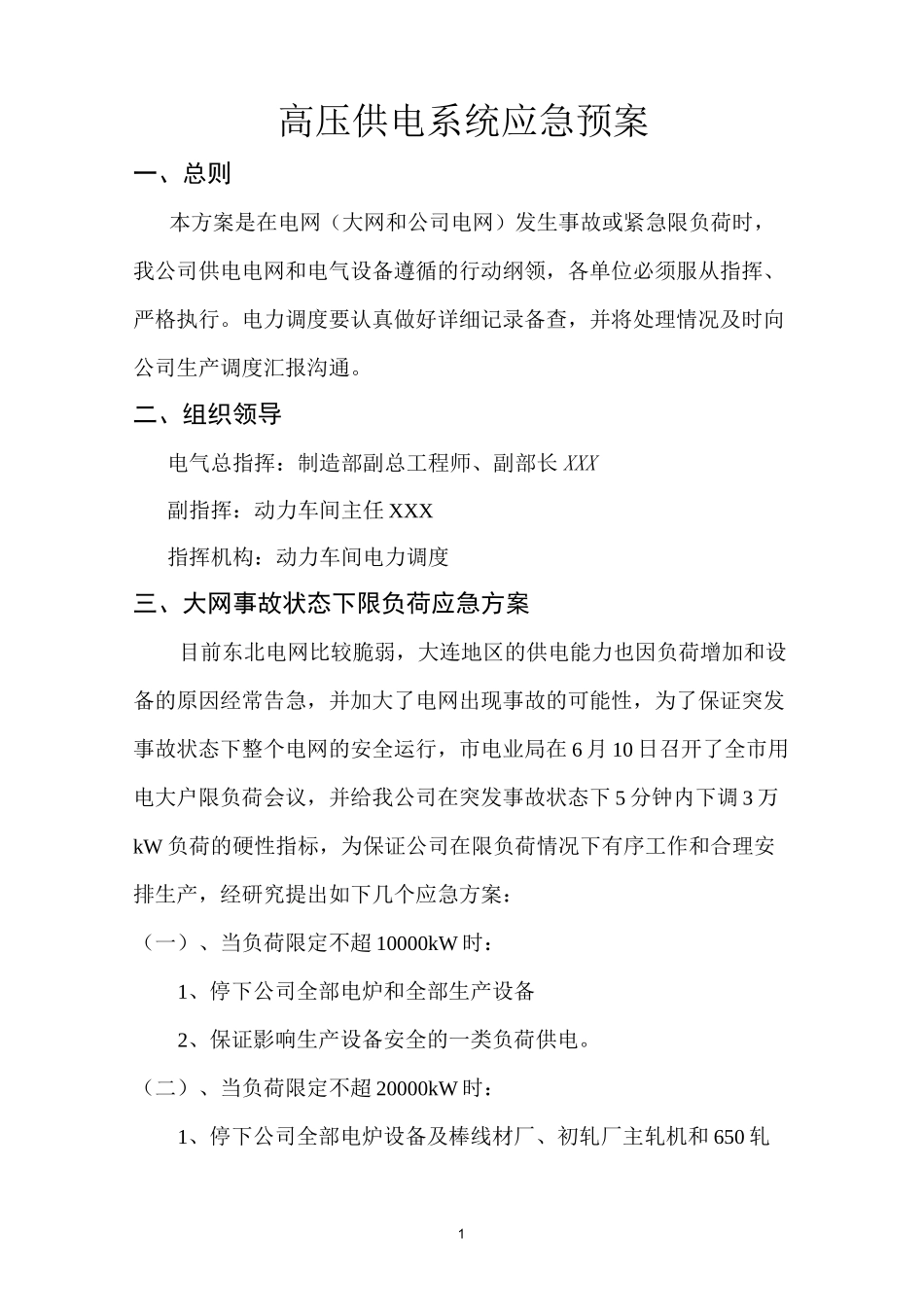

1高压供电系统应急预案一、总则本方案是在电网（大网和公司电网）发生事故或紧急限负荷时，我公司供电电网和电气设备遵循的行动纲领，各单位必须服从指挥、严格执行。电力调度要认真做好详细记录备查，并将处理情况及时向公司生产调度汇报沟通。二、组织领导电气总指挥：制造部副总工程师、副部长XXX副指挥：动力车间主任XXX指挥机构：动力车间电力调度三、大网事故状态下限负荷应急方案目前东北电网比较脆弱，大连地区的供电能力也因负荷增加和设备的原因经常告急，并加大了电网出现事故的可能性，为了保证突发事故状态下整个电网的安全运行，市电业局在6月10日召开了全市用电大户限负荷会议，并给我公司在突发事故状态下5分钟内下调3万kW负荷的硬性指标，为保证公司在限负荷情况下有序工作和合理安排生产，经研究提出如下几个应急方案：（一）、当负荷限定不超10000kW时：1、停下公司全部电炉和全部生产设备2、保证影响生产设备安全的一类负荷供电。（二）、当负荷限定不超20000kW时：1、停下公司全部电炉设备及棒线材厂、初轧厂主轧机和650轧22、保证全公司动力设备供电3、初轧修磨可生产（三）、当负荷限定不超30000kW时：1、停下公司全部电炉设备，停棒线材厂或初轧厂和中型材650轧机2、保证其它设备生产（四）、当负荷限定不超40000kW时：1、停下公司全部电炉设备2、保证其它设备生产（五）、当负荷限定不超50000kW时：1、停下二炼钢厂电炉设备或二炼钢厂停1台电炉和1台LF炉,一炼钢厂停2台电炉和2台LF炉2、其它设备生产（六）、当负荷限定不超60000kW时：1、停二炼一台电炉和一台LF炉2、保证其它设备生产当遇到大调限电指令时,原则上按以上分类限负荷,同时要及时监视负荷情况,当有余量或问题时,可与生产调度沟通适当增减设备运行。四、突发性停电措施1、停电期间所有在岗人员要坚守岗位,遵守纪律,做好受电的准备工作。32、各保养岗位发现突然停电后，立即通知电工和有关领导。3、各单位值班电工发现无警告停电后，应立即对所管辖的高压供电系统进行全面检查有无异常现象，随时监视受电电压表，受电后立即送电。4、供电系统大钢东西线、甘钢线全停电时。1）两个66kV变电所值班人员立即拉开各系统的配出线开关，同时报告电力调度。2）检查本系统设备有无异常情况。3）密切监视系统情况，受电后立即报告电力调度，根据电力调度的指令，分别合上各系统配出线开关，恢复送电。5、电力调度发现全公司突然停电后：1）立即通知大调，了解停电原因及可能送电时间，并做好受电后系统运行方案。2）系统事故全停电称为无警告停电，变电所无警告受电后，电力调度指令两个变电所值班人员无警告送电。3）受电后电力调度视大调分配电力负荷情况，进行负荷分配，先保一类负荷用电，其次为生产动力（轧机、电炉）用电。五、供电系统事故对策1、设备起火时，应尽快切断电源，根据燃烧物正确选用灭火器灭火，避免事故扩大，根据火情迅速报厂消防队。2、电力调度人员要根据事故情况，指挥运行人员完成操作任务，严禁误指挥，误操作发生，保证用户用电，特别是一类负荷（制氧、煤气、空压站、水泵站、蒸汽站、棒线材等）。43、电力调度人员要掌握系统频率、电压和功率潮流在操作时的变化程度，通知有关单位注意监视和调整。4、66kV电源故障的应急措施：（1）为调度指挥和运行操作方便，故障区按可断开点划分：a、线路区故障：线路区故障包括架空线路与架空线路相连接至刀闸断口侧。b、开关区故障：开关区故障包括母线及与母线相连接至刀闸断口侧。c、母线区故障：母线区故障包括母线及与母线相连接至刀闸断口侧。d、主变区故障：主变区故障包括主变压器及与主变压器相连接至刀闸断口侧至开关端子处。（2）三变、大钢东9529、大钢西9530线路区或开关区故障造成大钢东西线全停电。处理步骤：a、拉开三变1#、2#、3#、4#系统各配出线开关；b、拉开三变1#、2#、3#、4#系统主一次开关；c、拉开三变大钢东线9529、大钢西线9530开关；d、拉开三变大钢东线9529、大钢西线9530甲乙刀闸；5e、拉开中心变2#、3#系统各配出线开关；f、拉开中心变2#、3#系统主一次开关；g、检查66kV设备无异常；h、合上中心变母联9...
