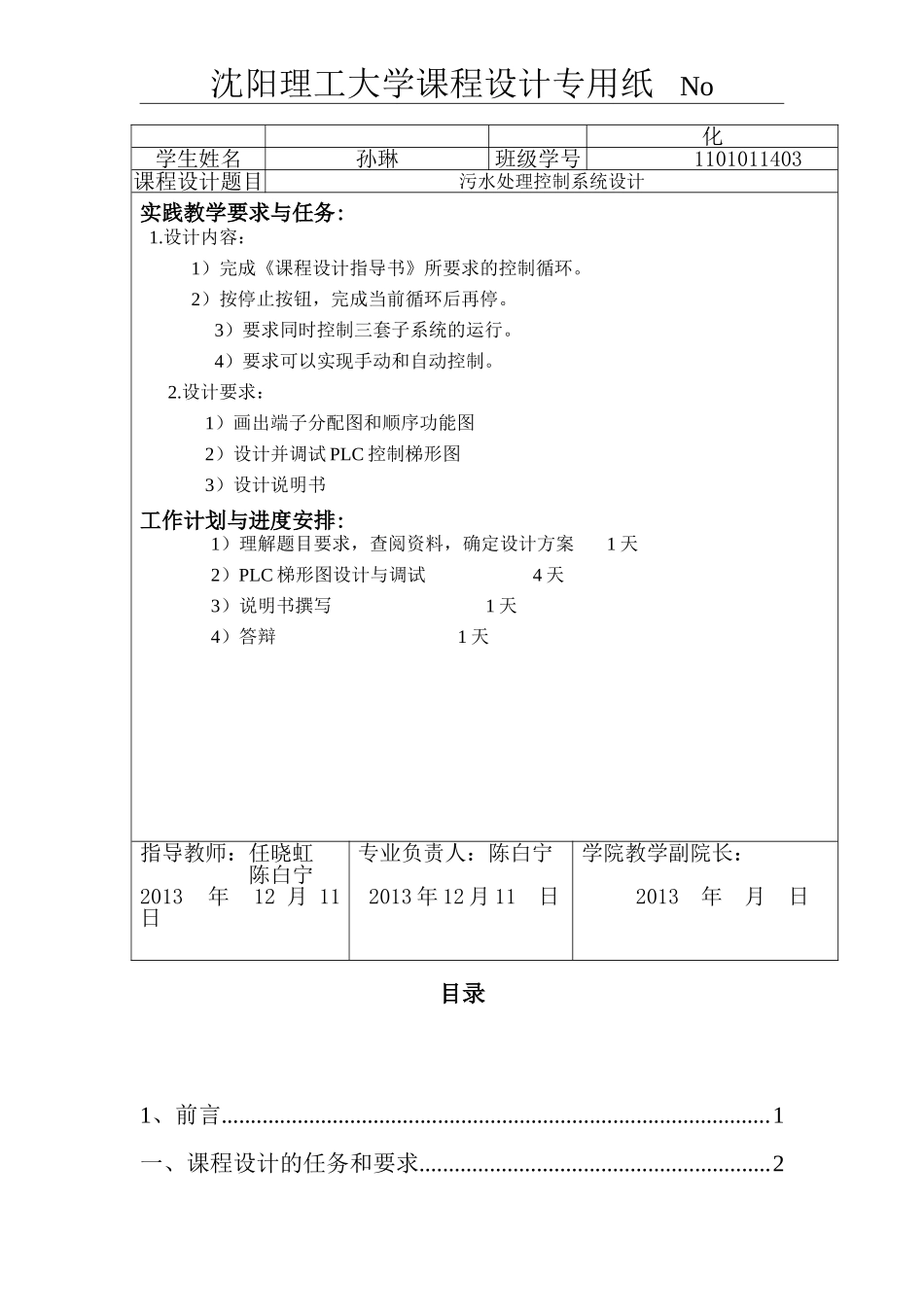

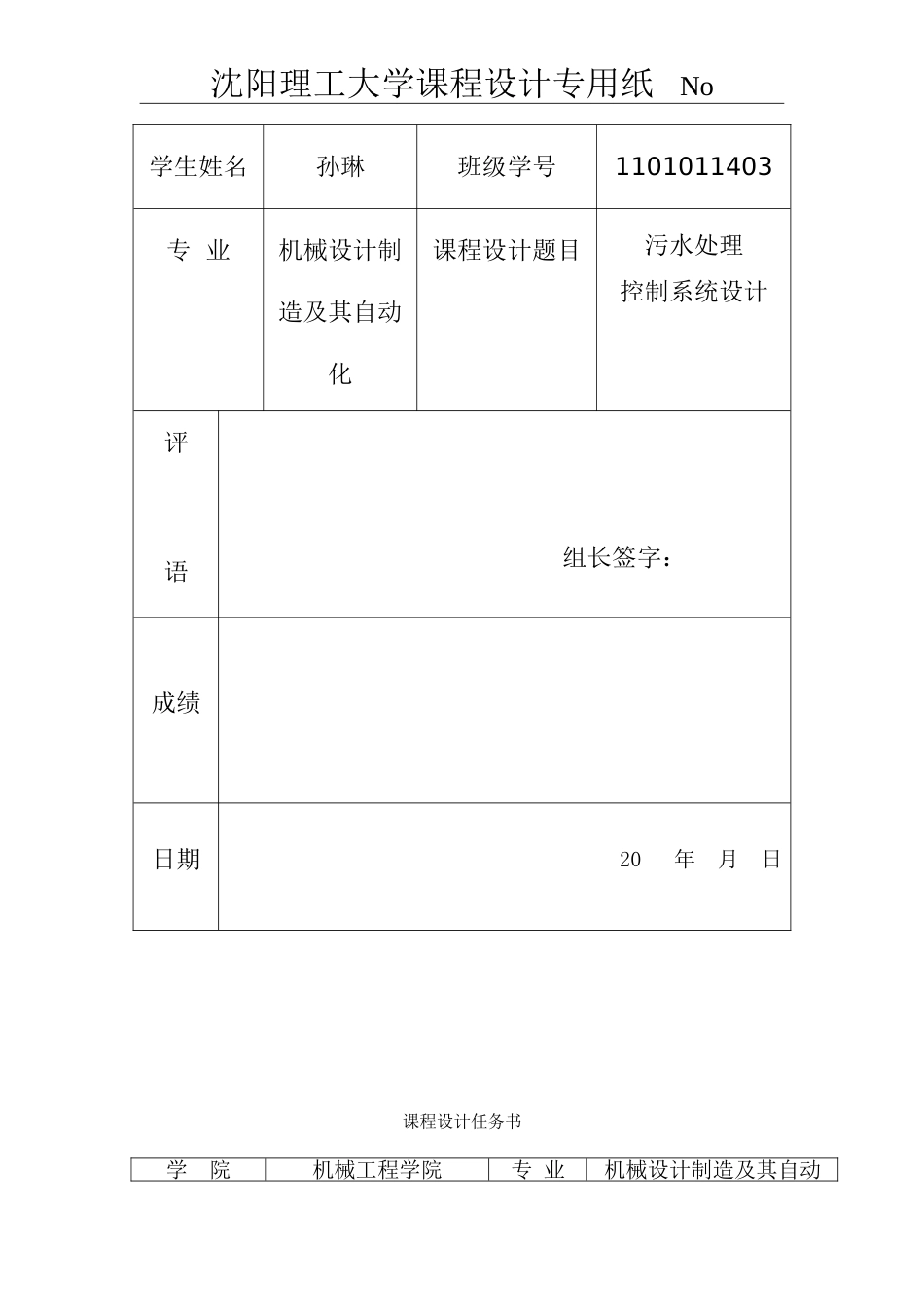

沈阳理工大学课程设计专用纸No课程设计（论文）题目：污水处理控制系统程序设计设计名称：机电传动控制班级学号：1101011403学生姓名：孙琳指导教师：任晓红陈白宁2013年12月11日成绩评定表沈阳理工大学课程设计专用纸No学生姓名孙琳班级学号1101011403专业机械设计制造及其自动化课程设计题目污水处理控制系统设计评语组长签字：成绩日期20年月日课程设计任务书学院机械工程学院专业机械设计制造及其自动沈阳理工大学课程设计专用纸No化学生姓名孙琳班级学号1101011403课程设计题目污水处理控制系统设计实践教学要求与任务:1.设计内容：1）完成《课程设计指导书》所要求的控制循环。2）按停止按钮，完成当前循环后再停。3）要求同时控制三套子系统的运行。4）要求可以实现手动和自动控制。2.设计要求：1）画出端子分配图和顺序功能图2）设计并调试PLC控制梯形图3）设计说明书工作计划与进度安排:1）理解题目要求，查阅资料，确定设计方案1天2）PLC梯形图设计与调试4天3）说明书撰写1天4）答辩1天指导教师：任晓虹陈白宁2013年12月11日专业负责人：陈白宁2013年12月11日学院教学副院长：2013年月日目录1、前言..............................................................................................1一、课程设计的任务和要求............................................................2沈阳理工大学课程设计专用纸No1.1课程设计的任务.....................................................................21.2课程设计的基本要求.............................................................3二、总体设计....................................................................................72.1PLC选型................................................................................72.2PLC端子图............................................................................92.3PLC外部接线图.....................................................................102.4主电路原理图.......................................................................11三、PLC程序设计..........................................................................123.1设计思想...............................................................................123.2顺序功能图...........................................................................133.3梯形图...................................................................................14四．程序调试说明…………………………………………………21五、结束语......................................................................................22六、参考文献..................................................................................23沈阳理工大学课程设计专用纸No1.前言当今社会水污染严重急，目前城市污水处理行业的发展迅速，城市污水处理能力，严重的制约了我国经济与社会的发展，鉴于我国国情于污水处理的运行费用是庞大的、长期的，加强城市污水处理系统智能控制的研究非常必要。本课题将对对污水处理PLC控制系统设计，满足其需要。世界上公认的第一台PLC是1969年美国数字设备公司（DEC）研制的。限于当时的元器件条件及计算机发展水平，早期的PLC主要由分立元件和中小规模集成电路组成，可以完成简单的逻辑控制及定时、计数功能。20世纪70年代初出现了微处理器。人们很快将其引入可编程控制器，使PLC增加了运算、数据传送及处理等功能，完成了真正具有计算机特征的工业控制装置。为了方便熟悉继电器、接触器系统的工程技术人员使用，可编程控制器采用和继电器电路图类似的梯形图作为主要编程语言，并将参加运算及处理的计算机存储元件都以继电器命名。此时的PLC为微机技术和继电器常规控制概念相结合的产物。20世纪70年代中末期，可编程控制器进入实用化发展阶段，计算机技术已全面引入可编程控制器中，使其功能发生了飞跃。20世纪80年代初，...
