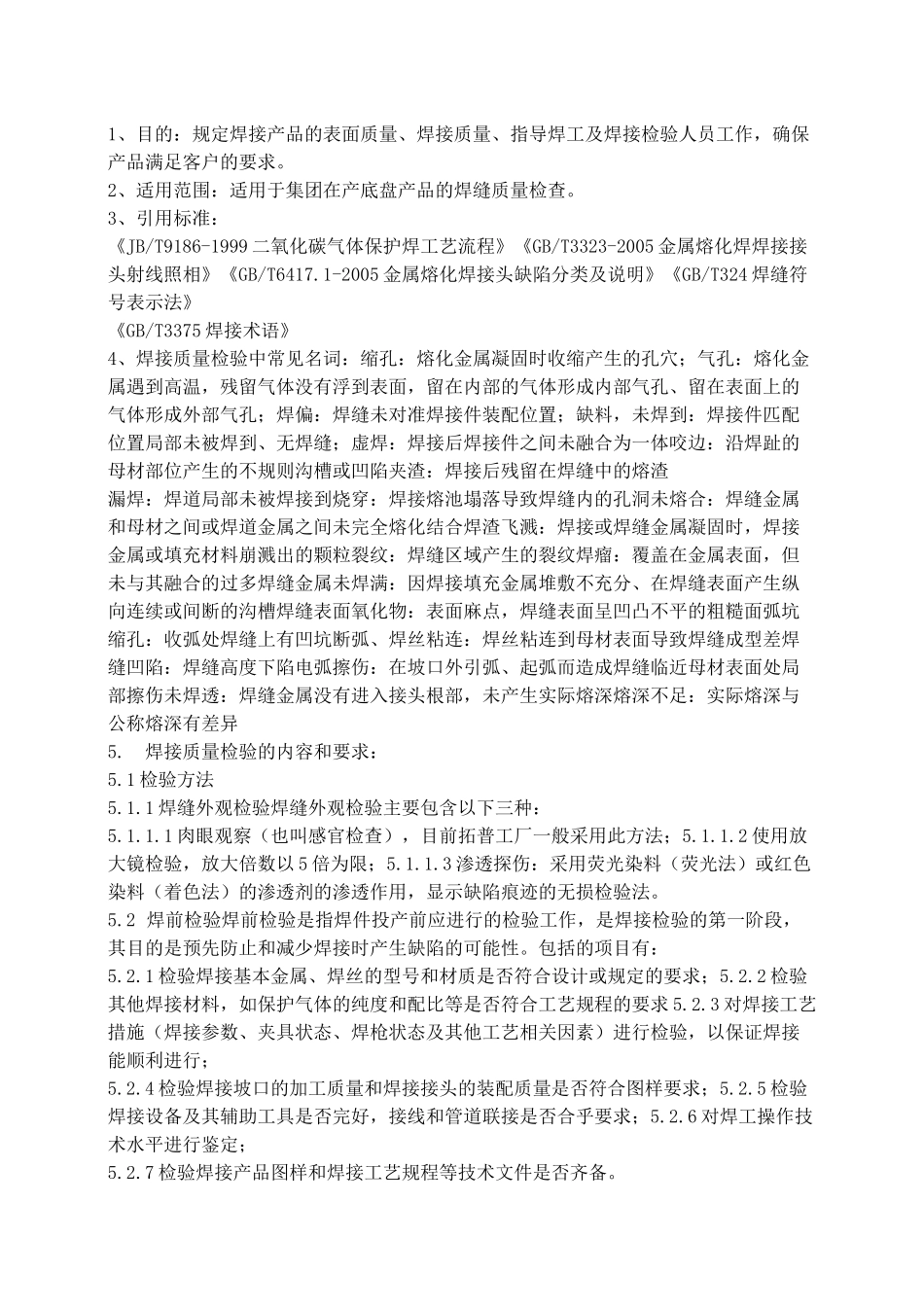

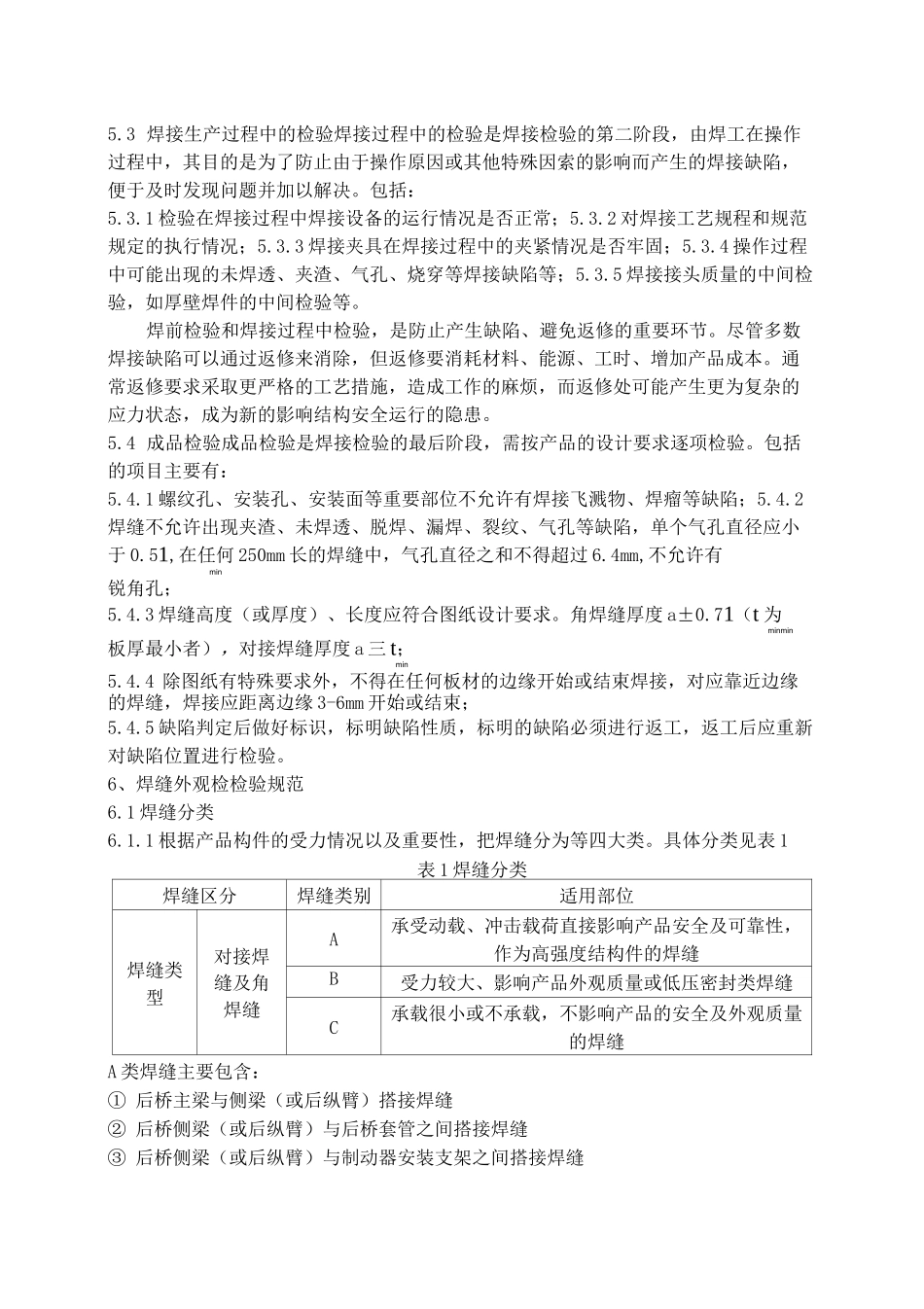

1、目的:规定焊接产品的表面质量、焊接质量、指导焊工及焊接检验人员工作,确保产品满足客户的要求。2、适用范围:适用于集团在产底盘产品的焊缝质量检查。3、引用标准:《JB/T9186-1999二氧化碳气体保护焊工艺流程》《GB/T3323-2005金属熔化焊焊接接头射线照相》《GB/T6417.1-2005金属熔化焊接头缺陷分类及说明》《GB/T324焊缝符号表示法》《GB/T3375焊接术语》4、焊接质量检验中常见名词:缩孔:熔化金属凝固时收缩产生的孔穴;气孔:熔化金属遇到高温,残留气体没有浮到表面,留在内部的气体形成内部气孔、留在表面上的气体形成外部气孔;焊偏:焊缝未对准焊接件装配位置;缺料,未焊到:焊接件匹配位置局部未被焊到、无焊缝;虚焊:焊接后焊接件之间未融合为一体咬边:沿焊趾的母材部位产生的不规则沟槽或凹陷夹渣:焊接后残留在焊缝中的熔渣漏焊:焊道局部未被焊接到烧穿:焊接熔池塌落导致焊缝内的孔洞未熔合:焊缝金属和母材之间或焊道金属之间未完全熔化结合焊渣飞溅:焊接或焊缝金属凝固时,焊接金属或填充材料崩溅出的颗粒裂纹:焊缝区域产生的裂纹焊瘤:覆盖在金属表面,但未与其融合的过多焊缝金属未焊满:因焊接填充金属堆敷不充分、在焊缝表面产生纵向连续或间断的沟槽焊缝表面氧化物:表面麻点,焊缝表面呈凹凸不平的粗糙面弧坑缩孔:收弧处焊缝上有凹坑断弧、焊丝粘连:焊丝粘连到母材表面导致焊缝成型差焊缝凹陷:焊缝高度下陷电弧擦伤:在坡口外引弧、起弧而造成焊缝临近母材表面处局部擦伤未焊透:焊缝金属没有进入接头根部,未产生实际熔深熔深不足:实际熔深与公称熔深有差异5.焊接质量检验的内容和要求:5.1检验方法5.1.1焊缝外观检验焊缝外观检验主要包含以下三种:5.1.1.1肉眼观察(也叫感官检查),目前拓普工厂一般采用此方法;5.1.1.2使用放大镜检验,放大倍数以5倍为限;5.1.1.3渗透探伤:采用荧光染料(荧光法)或红色染料(着色法)的渗透剂的渗透作用,显示缺陷痕迹的无损检验法。5.2焊前检验焊前检验是指焊件投产前应进行的检验工作,是焊接检验的第一阶段,其目的是预先防止和减少焊接时产生缺陷的可能性。包括的项目有:5.2.1检验焊接基本金属、焊丝的型号和材质是否符合设计或规定的要求;5.2.2检验其他焊接材料,如保护气体的纯度和配比等是否符合工艺规程的要求5.2.3对焊接工艺措施(焊接参数、夹具状态、焊枪状态及其他工艺相关因素)进行检验,以保证焊接能顺利进行;5.2.4检验焊接坡口的加工质量和焊接接头的装配质量是否符合图样要求;5.2.5检验焊接设备及其辅助工具是否完好,接线和管道联接是否合乎要求;5.2.6对焊工操作技术水平进行鉴定;5.2.7检验焊接产品图样和焊接工艺规程等技术文件是否齐备。5.3焊接生产过程中的检验焊接过程中的检验是焊接检验的第二阶段,由焊工在操作过程中,其目的是为了防止由于操作原因或其他特殊因索的影响而产生的焊接缺陷,便于及时发现问题并加以解决。包括:5.3.1检验在焊接过程中焊接设备的运行情况是否正常;5.3.2对焊接工艺规程和规范规定的执行情况;5.3.3焊接夹具在焊接过程中的夹紧情况是否牢固;5.3.4操作过程中可能出现的未焊透、夹渣、气孔、烧穿等焊接缺陷等;5.3.5焊接接头质量的中间检验,如厚壁焊件的中间检验等。焊前检验和焊接过程中检验,是防止产生缺陷、避免返修的重要环节。尽管多数焊接缺陷可以通过返修来消除,但返修要消耗材料、能源、工时、增加产品成本。通常返修要求采取更严格的工艺措施,造成工作的麻烦,而返修处可能产生更为复杂的应力状态,成为新的影响结构安全运行的隐患。5.4成品检验成品检验是焊接检验的最后阶段,需按产品的设计要求逐项检验。包括的项目主要有:5.4.1螺纹孔、安装孔、安装面等重要部位不允许有焊接飞溅物、焊瘤等缺陷;5.4.2焊缝不允许出现夹渣、未焊透、脱焊、漏焊、裂纹、气孔等缺陷,单个气孔直径应小于0.51,在任何250mm长的焊缝中,气孔直径之和不得超过6.4mm,不允许有min锐角孔;5.4.3焊缝高度(或厚度)、长度应符合图纸设计要求。角焊缝厚度a±0.71(t为minmin板厚最小者),对接焊缝厚度a三t;min5.4.4除图纸有特殊要求外,不得在任...
