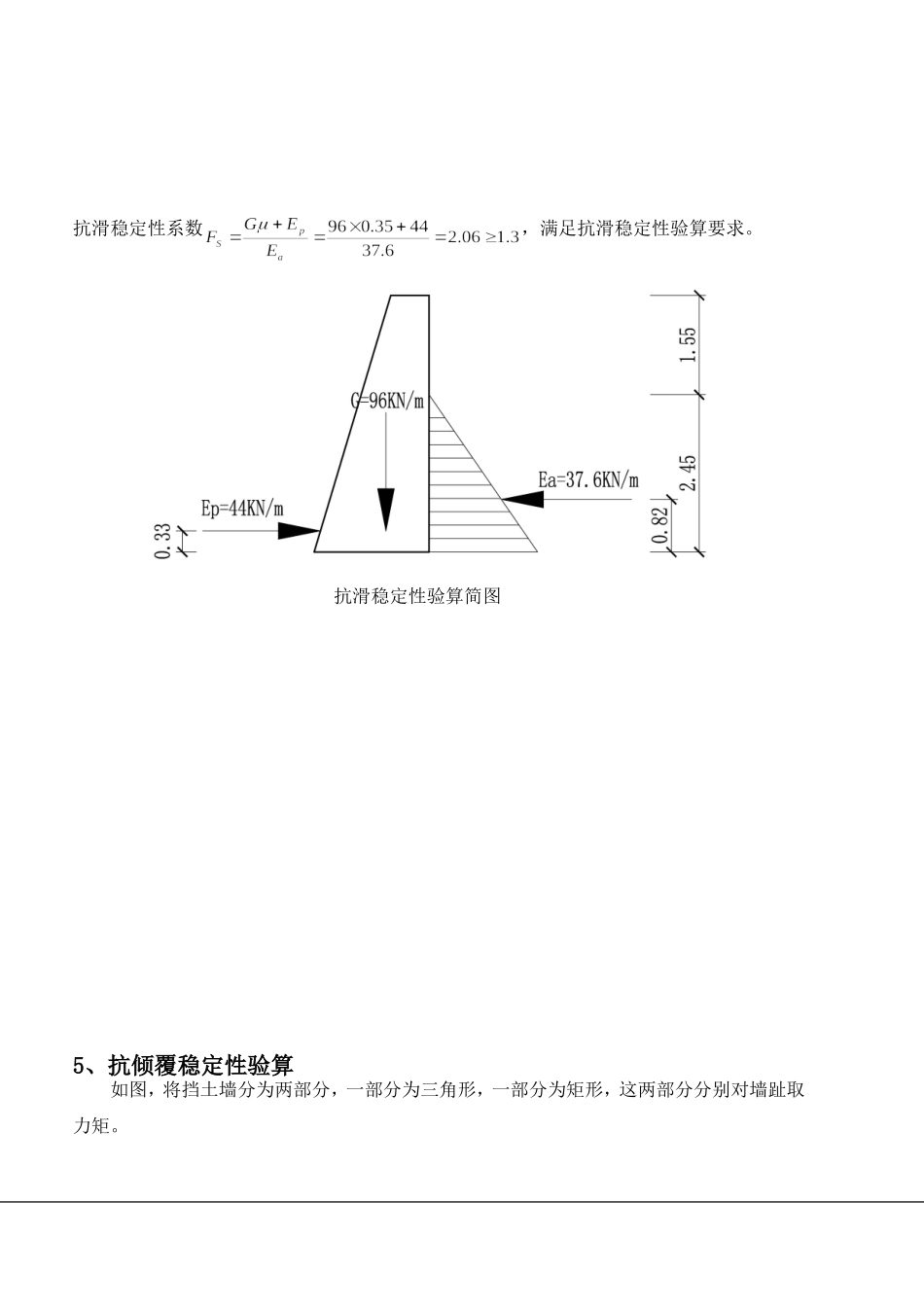

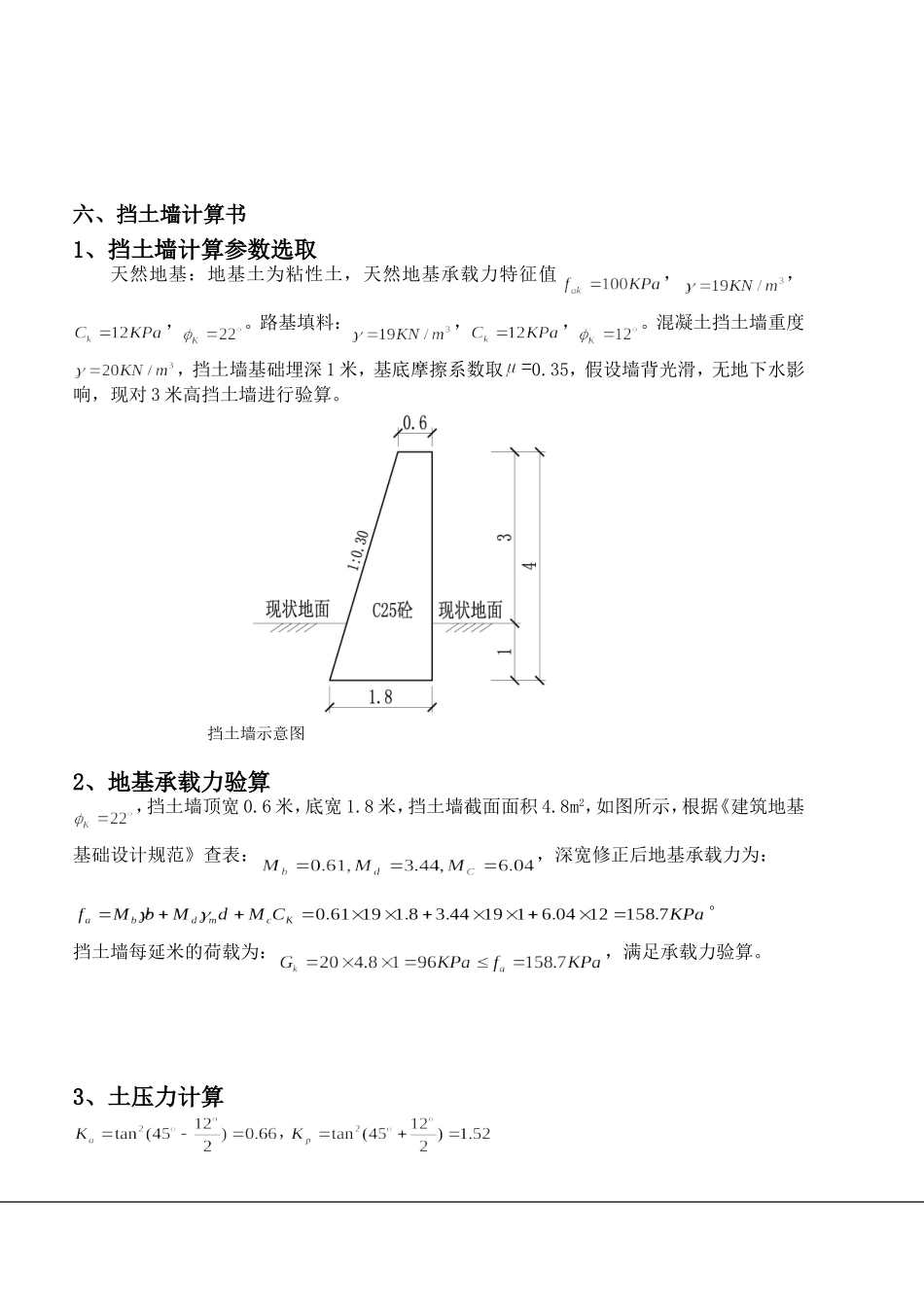

六、挡土墙计算书1、挡土墙计算参数选取天然地基：地基土为粘性土，天然地基承载力特征值，，，。路基填料：，，。混凝土挡土墙重度，挡土墙基础埋深1米，基底摩擦系数取0.35，假设墙背光滑，无地下水影响，现对3米高挡土墙进行验算。挡土墙示意图2、地基承载力验算，挡土墙顶宽0.6米，底宽1.8米，挡土墙截面面积4.8m2，如图所示，根据《建筑地基基础设计规范》查表：，深宽修正后地基承载力为：。挡土墙每延米的荷载为：，满足承载力验算。3、土压力计算,主动土压力零界点深度：总主动土压力：主动土压力呈三角形分布，土压力作用点在墙底往上处。被动土压力：被动土压力呈三角形分布，被动土压力作用点在墙底往上处。土压力计算简图4、抗滑稳定性验算挡土墙自重抗滑稳定性系数，满足抗滑稳定性验算要求。抗滑稳定性验算简图5、抗倾覆稳定性验算如图，将挡土墙分为两部分，一部分为三角形，一部分为矩形，这两部分分别对墙趾取力矩。抗倾覆验算简图三角形部分：矩形部分：主动土压力力矩：被动土压力力矩：抗倾覆稳定系数，满足抗倾覆稳定性验算要求。
