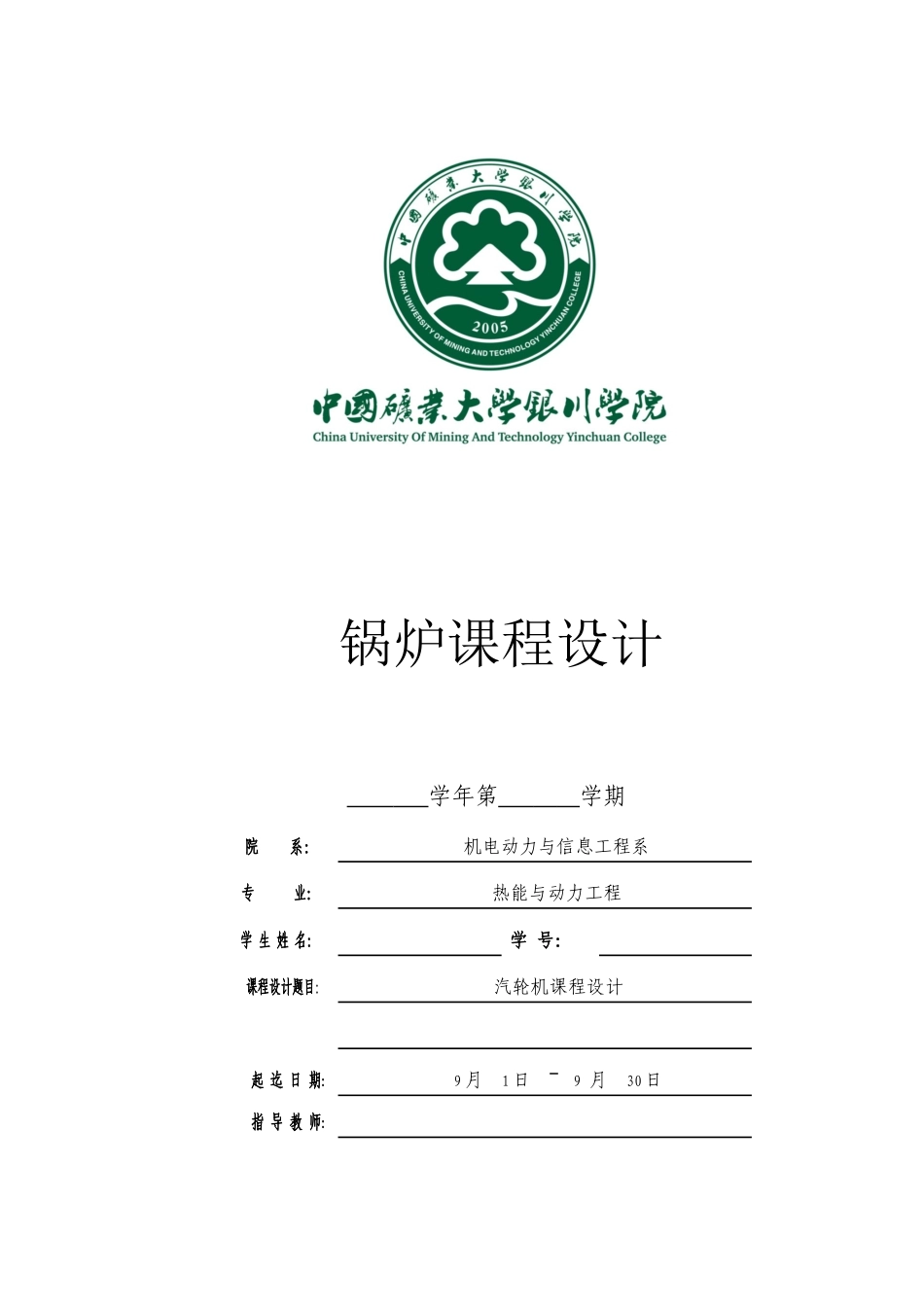

锅炉课程设计学年第学期院系：机电动力与信息工程系专业：热能与动力工程学生姓名：学号：课程设计题目：汽轮机课程设计起迄日期:9月1日~9月30日指导教师:目录第一章绪论..............................................................................................................11锅炉课程设计的目的和意义.............................................................................1第二章低温省煤器设计.......................................................................................12.1低温省煤器设计参数....................................12.2锅炉结构示意图........................................22.3低温省煤器的结构计算..................................32.3.1低温省煤器作用......................................32.3.2低温省煤器的结构计算................................3第三章低温省煤器................................................................................................93.1低温省煤器基本尺寸汇总................................93.2低温省煤器热力计算汇总...............................10参考文献...................................................................................................................16第一章绪论1.1锅炉课程设计的目的和意义锅炉课程设计是锅炉原理课程的重要教学实践环节，通过课程设计，使我对锅炉原理课程的知识得以巩固、充实和提高，提高感性认识，增强动手能力，为以后的毕业设计打下夯实的基础。并使我掌握锅炉机组的热力计算方法，初步具有综合考虑锅炉机组整体设计与布置的能力。并培养了我们对工程技术问题的严肃认真，踏实负责的态度。锅炉课程设计将我们在课堂里面学习到的知识，提升到了另一个层次，将零散的知识链接到了一起。第二章低温省煤器设计2.1低温省煤器设计参数表2-11.进口烟气温度=366℃2.进口烟气焓=4561.13kJ/kg3.出口烟气温度=315℃4.出口烟气焓=3898.64kJ/kg5.吸热量=666.861kJ/kg6.出口水焓=994.386kJ/kg7.出口水温度=230.48℃8.进口水温度=215℃9.计算燃料量=26591.95kJ/h10.理论空气量=6.06113m/kg11.灰粒平均直径=1312.保热系数=0.99452.2锅炉结构示意图图2-1锅炉结构示意图A-炉膛；B-水平烟道；C-尾部烟道；1-屏式过热器；2-高温过热器；3-低温过热器；4-高温省煤器；5-高温空气预热器；6-低温省煤器；7-低温空气预热器本课程设计的对象是6-低温省煤器2.3低温省煤器的结构计算2.3.1低温省煤器作用（1）节省燃料。在现在锅炉中，燃料燃烧生成的高温烟气，将热量传递给水冷壁、过热器和再热器后，烟气温度还很高，如不设法利用，将造成很大的热损失。在锅炉尾部装设省煤器，可降低烟气温度，减少排烟热损失，因而节省燃料。（2）改善汽包的工作条件。由于采用省煤器，提高了进入汽包的给水温度，减少了汽包壁与给水之间的温度差而引起的热应力，从而改善了汽包的工作条件，延长了使用寿命。(3)降低锅炉造价。由于水的加热是在省煤器中进行的，用省煤器这样的低温材料代替价格昂贵的高温水冷壁材料，从而可降低锅炉造价。2.3.2低温省煤器的结构计算1.横向节距比(2-1)σ1=S1d=9032=2.812.纵向节距比σ2=S2d=4832=1.53.受热面积=(2-2)Axs=32×(15+162)×3.14×0.032×7.68×2=765.51cm24.烟气流通面积Ay=2×(1.44×7.68−16×0.032×7.48)=14.46m25.水流通面积As=2×(15+16)×3.14×0.02424×2×2=0.112m26.烟气有效辐射层厚度S=0.9d（-1）（2-3）s=0.9d(4σ1σ2π−1)=0.126m（注：d单位为m）2.4低温省煤器的热力计算1.进口烟气温度=366℃2.进口烟气温焓hyxs'=4561.13kJ/kg3.出口烟气温度=315℃4.出口烟气焓查焓温图知hyxs''=3876.73kJ/kg见参[1]5.低温省煤器对流吸热量Qxsdl=666.861kJ/kg6.进口给水焓查附录B-6、B-7按低温省煤器入口压力p=11.57MPa查得见参[2]hxs'=992.7kJ/kg7.出口水焓hxs''=QxsdlBjD+hxs'=666.8626591.95220×1000+992.7=1073.3kJ/kg8.出口水温度txs''=230.48℃9.烟气流速（2-4）==340.5℃wy=BjVy(ϑpj+...
