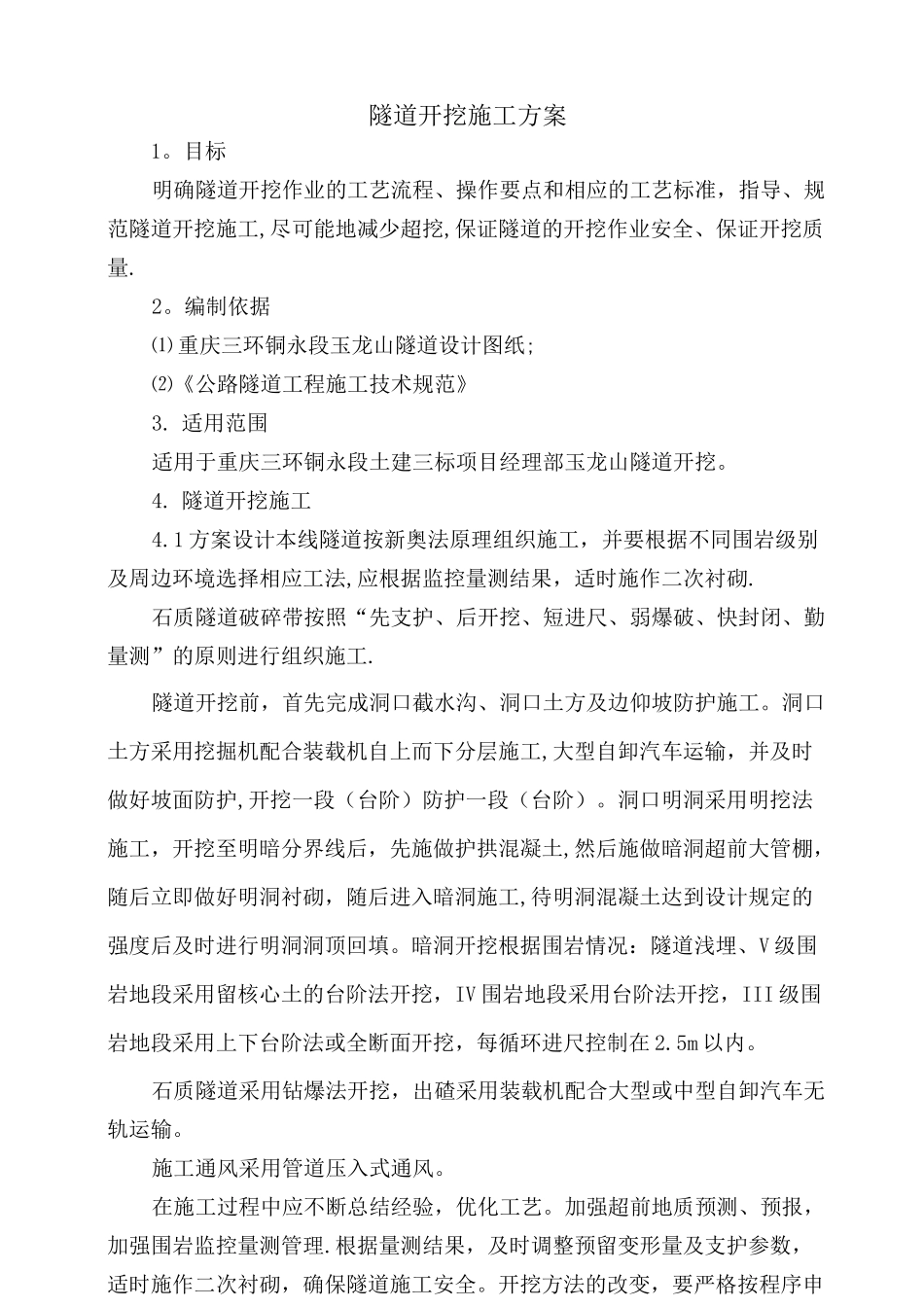

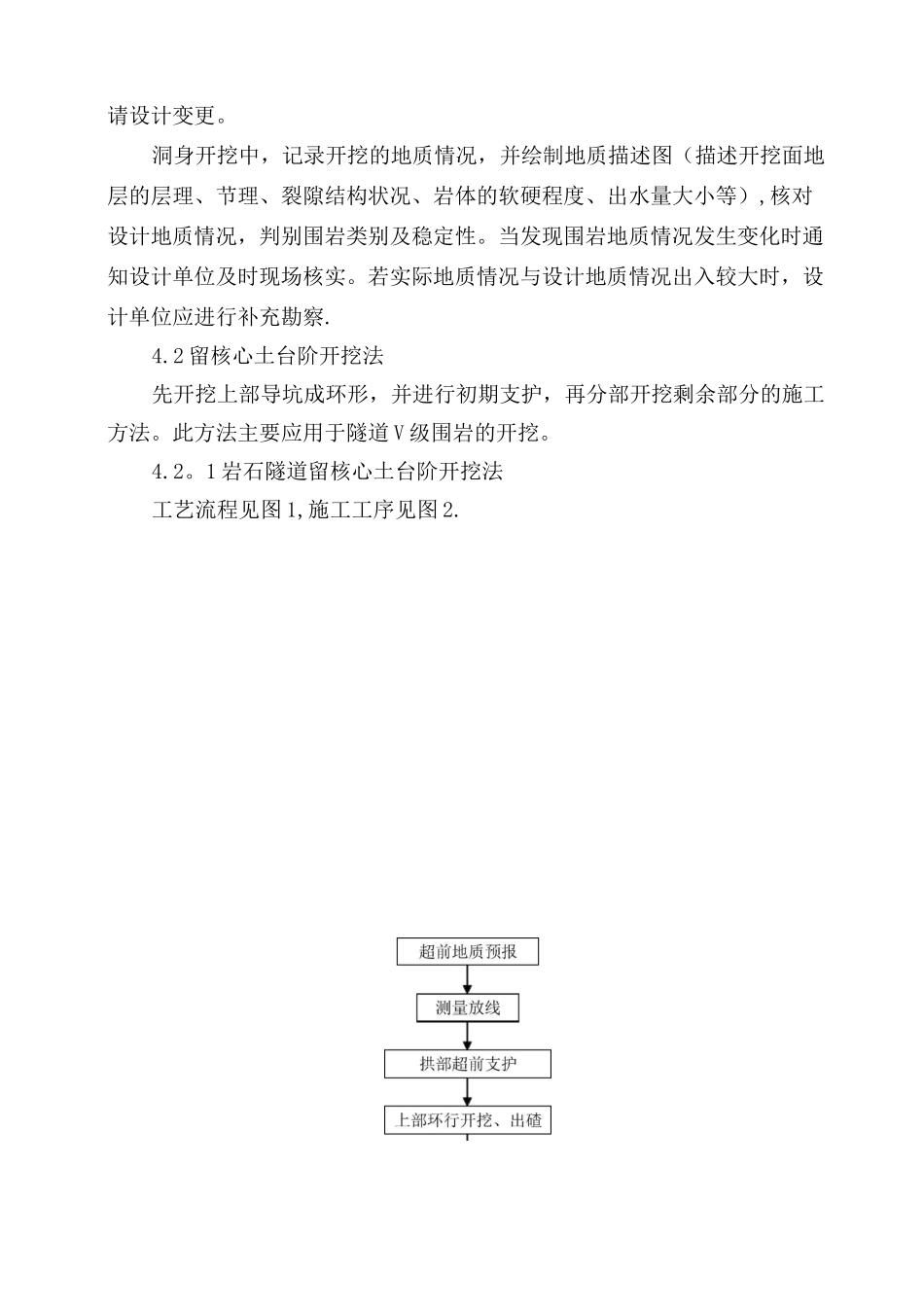

隧道开挖施工方案2012年2月隧道开挖施工方案1。目标明确隧道开挖作业的工艺流程、操作要点和相应的工艺标准，指导、规范隧道开挖施工,尽可能地减少超挖,保证隧道的开挖作业安全、保证开挖质量.2。编制依据⑴重庆三环铜永段玉龙山隧道设计图纸;⑵《公路隧道工程施工技术规范》3.适用范围适用于重庆三环铜永段土建三标项目经理部玉龙山隧道开挖。4.隧道开挖施工4.1方案设计本线隧道按新奥法原理组织施工，并要根据不同围岩级别及周边环境选择相应工法,应根据监控量测结果，适时施作二次衬砌.石质隧道破碎带按照“先支护、后开挖、短进尺、弱爆破、快封闭、勤量测”的原则进行组织施工.隧道开挖前，首先完成洞口截水沟、洞口土方及边仰坡防护施工。洞口土方采用挖掘机配合装载机自上而下分层施工,大型自卸汽车运输，并及时做好坡面防护,开挖一段（台阶）防护一段（台阶）。洞口明洞采用明挖法施工，开挖至明暗分界线后，先施做护拱混凝土,然后施做暗洞超前大管棚，随后立即做好明洞衬砌，随后进入暗洞施工,待明洞混凝土达到设计规定的强度后及时进行明洞洞顶回填。暗洞开挖根据围岩情况：隧道浅埋、V级围岩地段采用留核心土的台阶法开挖，IV围岩地段采用台阶法开挖，III级围岩地段采用上下台阶法或全断面开挖，每循环进尺控制在2.5m以内。石质隧道采用钻爆法开挖，出碴采用装载机配合大型或中型自卸汽车无轨运输。施工通风采用管道压入式通风。在施工过程中应不断总结经验，优化工艺。加强超前地质预测、预报，加强围岩监控量测管理.根据量测结果，及时调整预留变形量及支护参数，适时施作二次衬砌，确保隧道施工安全。开挖方法的改变，要严格按程序申请设计变更。洞身开挖中，记录开挖的地质情况，并绘制地质描述图（描述开挖面地层的层理、节理、裂隙结构状况、岩体的软硬程度、出水量大小等）,核对设计地质情况，判别围岩类别及稳定性。当发现围岩地质情况发生变化时通知设计单位及时现场核实。若实际地质情况与设计地质情况出入较大时，设计单位应进行补充勘察.4.2留核心土台阶开挖法先开挖上部导坑成环形，并进行初期支护，再分部开挖剩余部分的施工方法。此方法主要应用于隧道V级围岩的开挖。4.2。1岩石隧道留核心土台阶开挖法工艺流程见图1,施工工序见图2.图1岩石隧道弧形导坑预留核心土施工工艺流程图级掘进施工。上部宜超前中部3〜5m，中部超前下部3〜5m,下部超前底部10m左右。为方便机械作业，上部开挖高度控制在4.5m左右，中部台阶高度也控制在4。5m左右，下部台阶控制在3.5m左右。⑴开挖前拱部施作©42或©50超前小导管对拟开挖岩体进行注浆预加固,待浆液达到一定强度后,采用小型挖掘机开挖，预留一定厚度由人工持风镐修边到位.⑵每一台阶开挖完成后，及时喷射4cm厚微纤维混凝土对围岩进行圭寸闭，设立型钢钢架及锁脚锚杆，施作系统锚杆，最后铺设钢筋网，分层复喷微纤维混凝土到设计厚度，必要时各台阶设临时仰拱加强支护，完成一个开挖循环。4。3正台阶法先开挖上半断面，待开挖至一定长度后同时开挖下半断面，上下半断面同时并进的施工方法。主要应用于正洞W级围岩的施工.施工工艺流程见图3，施工工序见图4.超前地质预报测量放线*围岩监控量测＞围岩监控量测一一►P围岩监控量测图3台阶法施工工艺流程围岩稳定性评判、修正施工方案，确定二次衬砌施作台阶法施工工序说明:第1部:开挖①部后及时进行上台阶喷、锚、网系统支护，架设钢架并复喷砼至设计厚度，形成较稳定的承载拱。第2部：在滞后①部3〜6m后开挖②部，并进行下导初期支护。第3、4部：及时施作仰拱砼、填充混凝土，及早封闭成环。第5部:根据围岩量测结果，适时施作二次衬砌。4。4全断面开挖法采用全断面一次开挖成形的施工方法。主要应用于III级围岩的施工.循环进尺宜控制在3~4.0m。5综合超前地质预测预报本项目隧址区地质条件较复杂,隧道区内存在的主要不良地质为岩溶、煤层、瓦斯、采空区及地下水的腐蚀性等问题，需结合施工地质工作予以查明.为保证隧道施工安全,开展综合超前地质预测预报，成立专业的超前地质预报室，由总工程师负责，配置物探、水文、地质、试验专业工程师并配备先进的预测、预报设备和...
