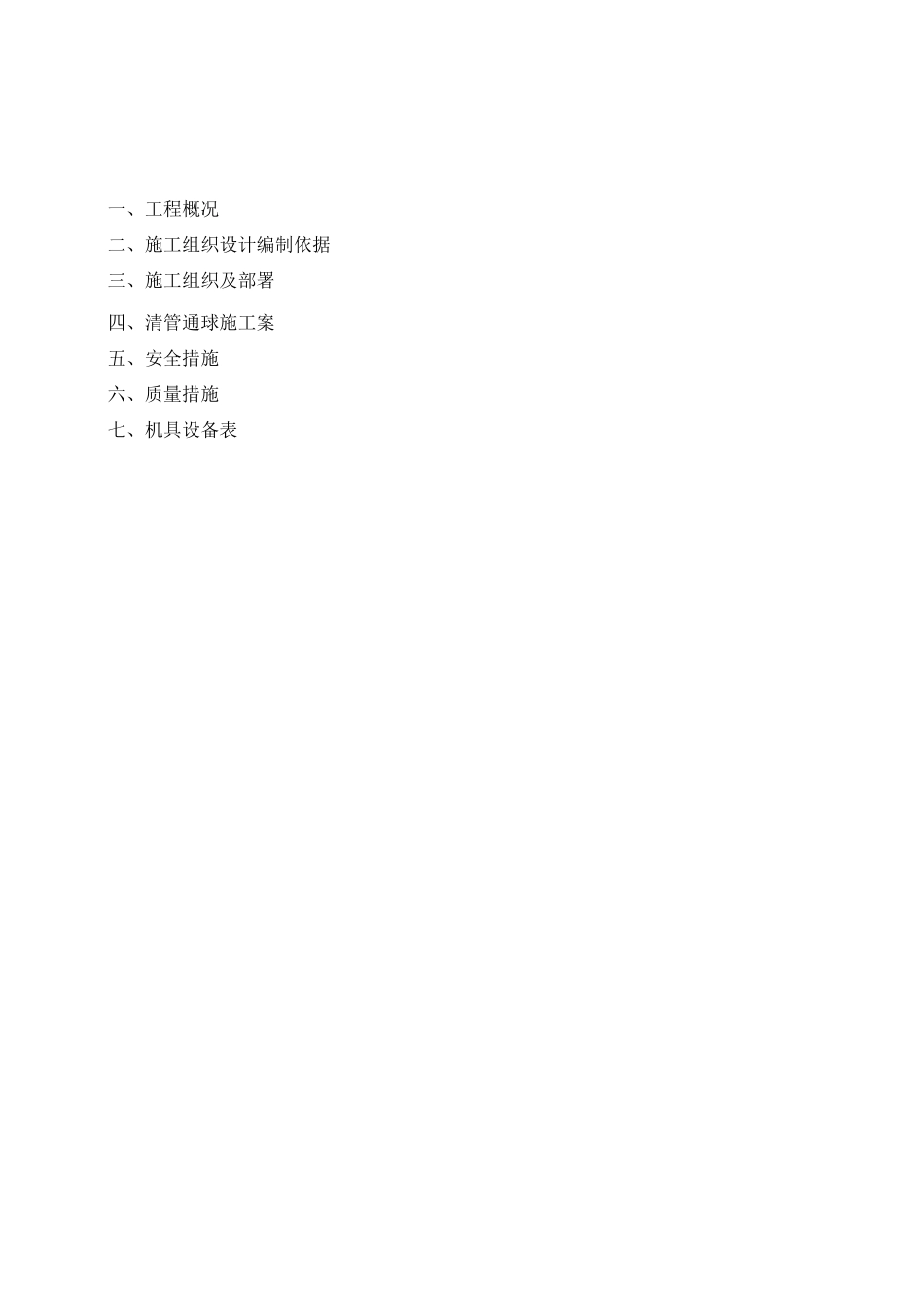

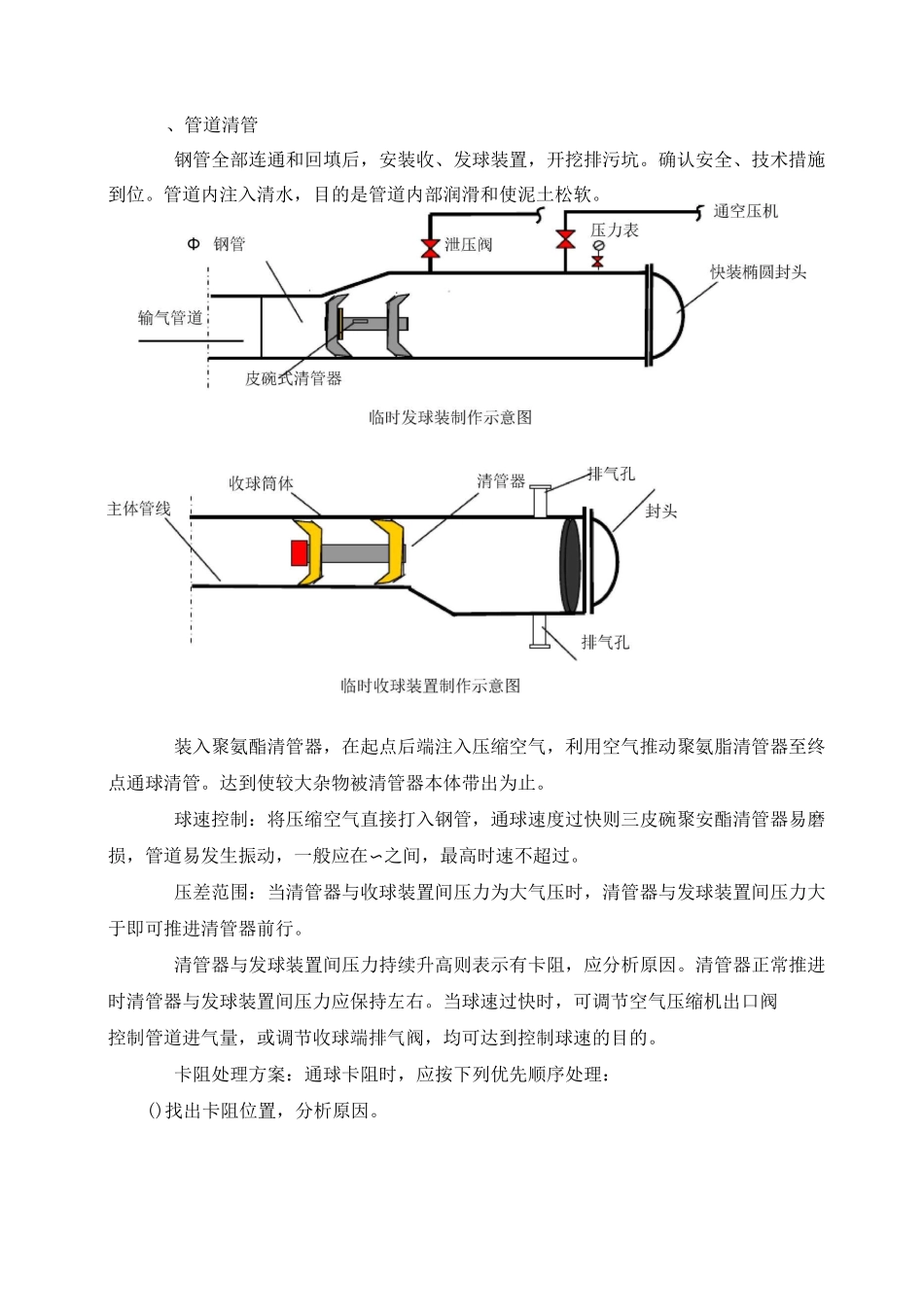

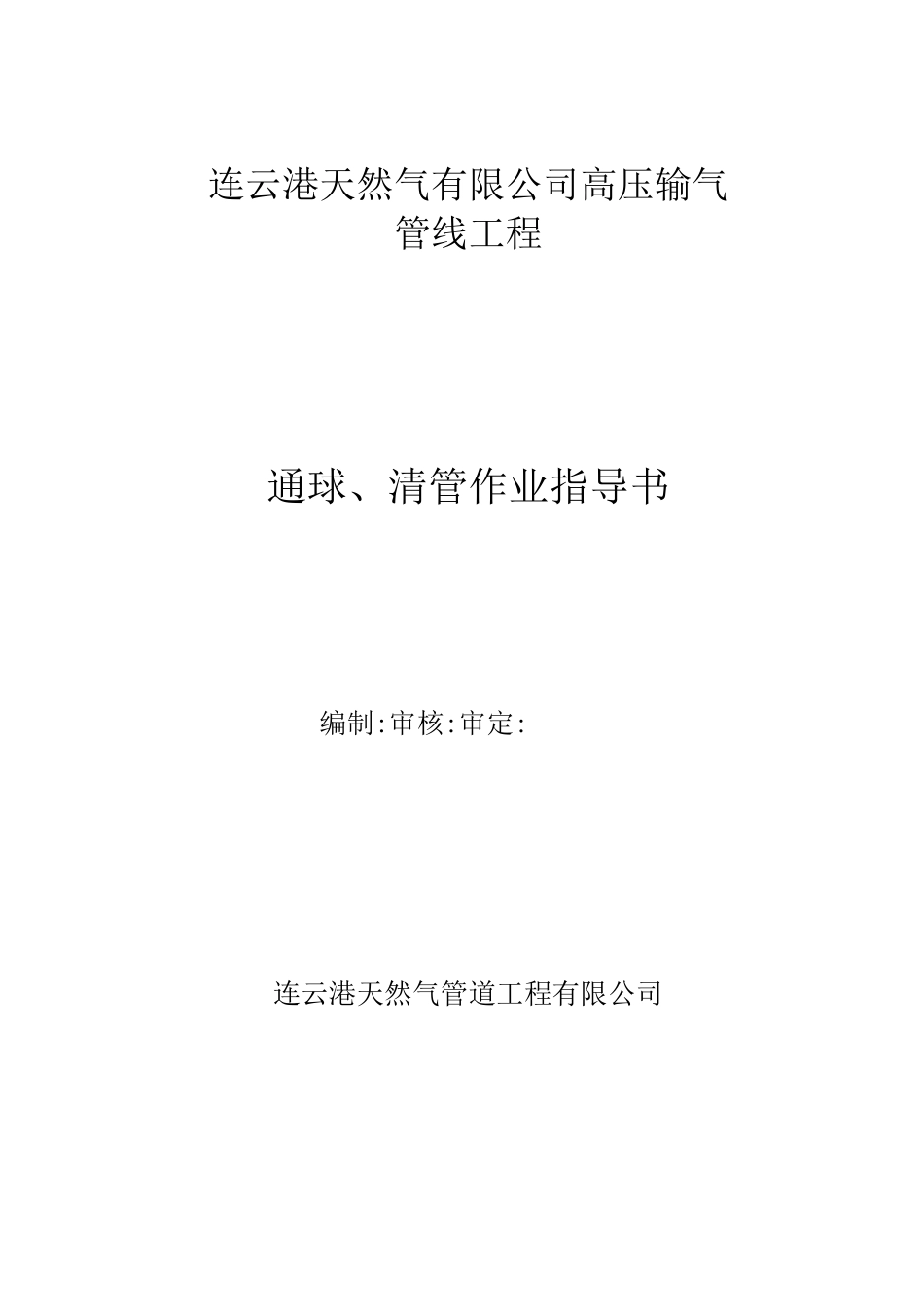

连云港天然气有限公司高压输气管线工程通球、清管作业指导书编制:审核:审定:连云港天然气管道工程有限公司一、工程概况二、施工组织设计编制依据三、施工组织及部署四、清管通球施工案五、安全措施六、质量措施七、机具设备表、管道清管钢管全部连通和回填后，安装收、发球装置，开挖排污坑。确认安全、技术措施到位。管道内注入清水，目的是管道内部润滑和使泥土松软。装入聚氨酯清管器，在起点后端注入压缩空气，利用空气推动聚氨脂清管器至终点通球清管。达到使较大杂物被清管器本体带出为止。球速控制：将压缩空气直接打入钢管，通球速度过快则三皮碗聚安酯清管器易磨损，管道易发生振动，一般应在〜之间，最高时速不超过。压差范围：当清管器与收球装置间压力为大气压时，清管器与发球装置间压力大于即可推进清管器前行。清管器与发球装置间压力持续升高则表示有卡阻，应分析原因。清管器正常推进时清管器与发球装置间压力应保持左右。当球速过快时，可调节空气压缩机出口阀控制管道进气量，或调节收球端排气阀，均可达到控制球速的目的。卡阻处理方案：通球卡阻时，应按下列优先顺序处理：()找出卡阻位置，分析原因。并反复检查。当压升至时停压如没有则继续升压至，停压纹,如没有则继续升压至，停压如没有则继续升压至强度试验压力()加压(不得超过设计压力)。()顶管部分卡球处理办法可用双向清管器。()切管取球，连通后再正向推球。二管道二次清管装入聚氨酯清管器，在起点后端注入压缩空气，利用空气推动聚氨脂清管器至终点通球清管一次。这次通球的目的是使较小杂物被清管器本体带出。管道二次清管完成，拆除收、发球装置，安装试压装置。分段试压按照设计文件及施工标准规范的要求，分段管道单独进行强度试压、严密性试压。试压在管道贯通完成后进行。试压介质采用空气。管道贯通后，对管道进行清管合格后，在管道较低端焊接屮X的封头。在离封头约处，焊一只的单头丝扣短节和温度计座子，单丝头上面安装一的针形阀用于安装压力表；然后焊接好另一个屮X的封头。在离封头约处，焊一只的单头丝扣短节，上面安装一的针形阀。安装完毕后，在管道高端丝扣短节处用空气压缩机向管内注空气，空气从低处丝扣短节冒出后，关闭高处针形阀，装上压力表后，开启高处针形阀，继续用空气压缩机向管内分阶段加压，,检查管道本体及各种接头有无裂纹及泄露,，继续检查管道本体及各种接头有无泄漏及裂，如没有则继续升压至，停压，,强度试压稳压小时，无泄漏为合格。再将压力泄至，进行严密性试验，严密性试验稳压小时，压降不大于试验压力值且不大于为合格，做好升压曲线记录。试压用的压力表应经过效验，并应在有效期内，在试压管段前、末端安装压力表和温度计，其安装位置必须在无阳光照射之处，压力表精度不低于级，量程为被量程最大压力为倍，表盘直径不小于，最小刻度能置于三、安全措施清管、干燥、试压保证措施清管收发装置一定要在允许使用压力范围内使用。从临时接收装置取出清管器前要确认无气体排出，并且管线压力确认为零。清管期间收发球筒对面米范围内严禁站人和车辆通过、停留。安全员应认真负责，及时纠正违反安全规定的操作，重点部位设置专人监护。管线清管时在收、发球筒处设置专人看守，并有明显的警示牌。警示牌上注明“警告一一管道正在进行高压试验，切勿靠近”的警示语。清管器装卸过程中要轻拿轻放，避免对聚乙烯块和皮碗等清管紧密件的损坏。清管时要统一指挥，保持通信畅通，有必要的应急措施。清管排出的污物不要污染环境，应采取措施掩埋。任何人未经施工现场负责人批准，不得进入施工通道。注意收听当地天气预报，提前预警暴雨等灾害性天气，提前做好防护措施。试压保证措施开工前进行安全技术交底。试压头前方警戒范围米内，升压期间任何人不得入内。压力稳定后，试压人员方可进入试压区域，其余无关人员不得入内。试压前要检查所有管件、接头和阀门的压力等级是否正确。进行风险识别和危害分析，具体重点在试压头处，试压头两端严禁站人。试压期间，本段管道其他作业应停止。应遵守用电安全规定。试压期间密切注意天气情况，下雨前采取预防措施，重要仪表...
