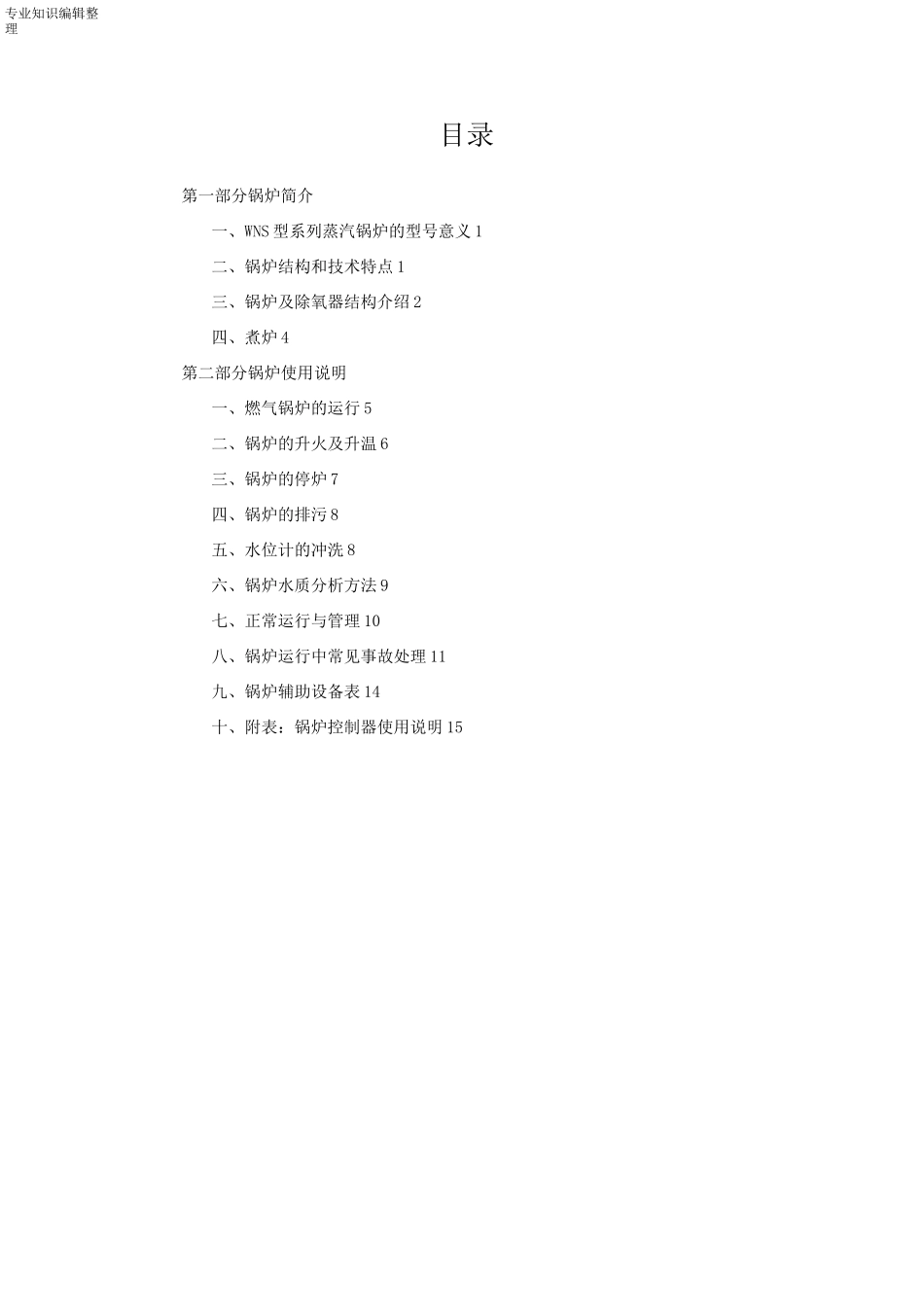

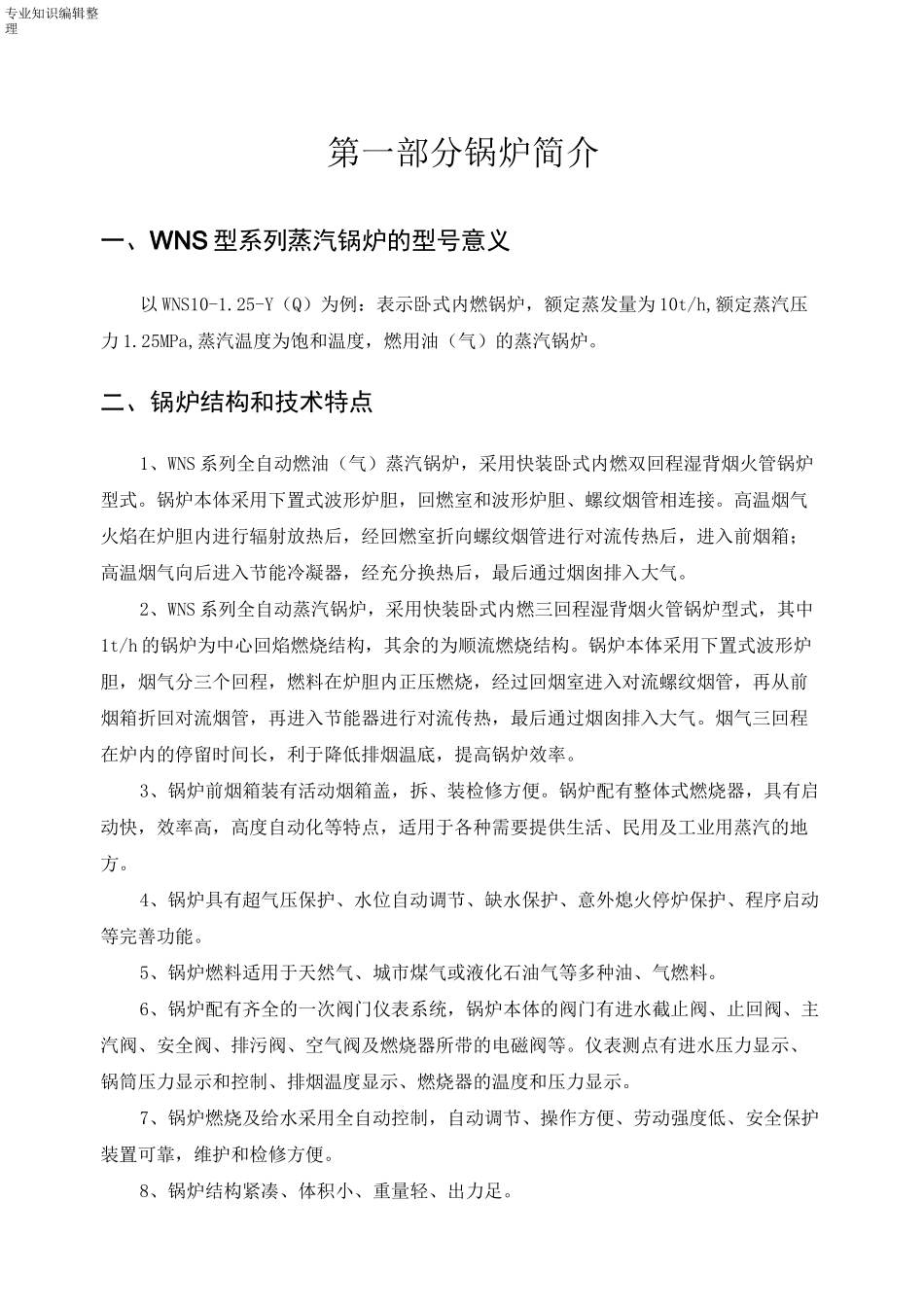

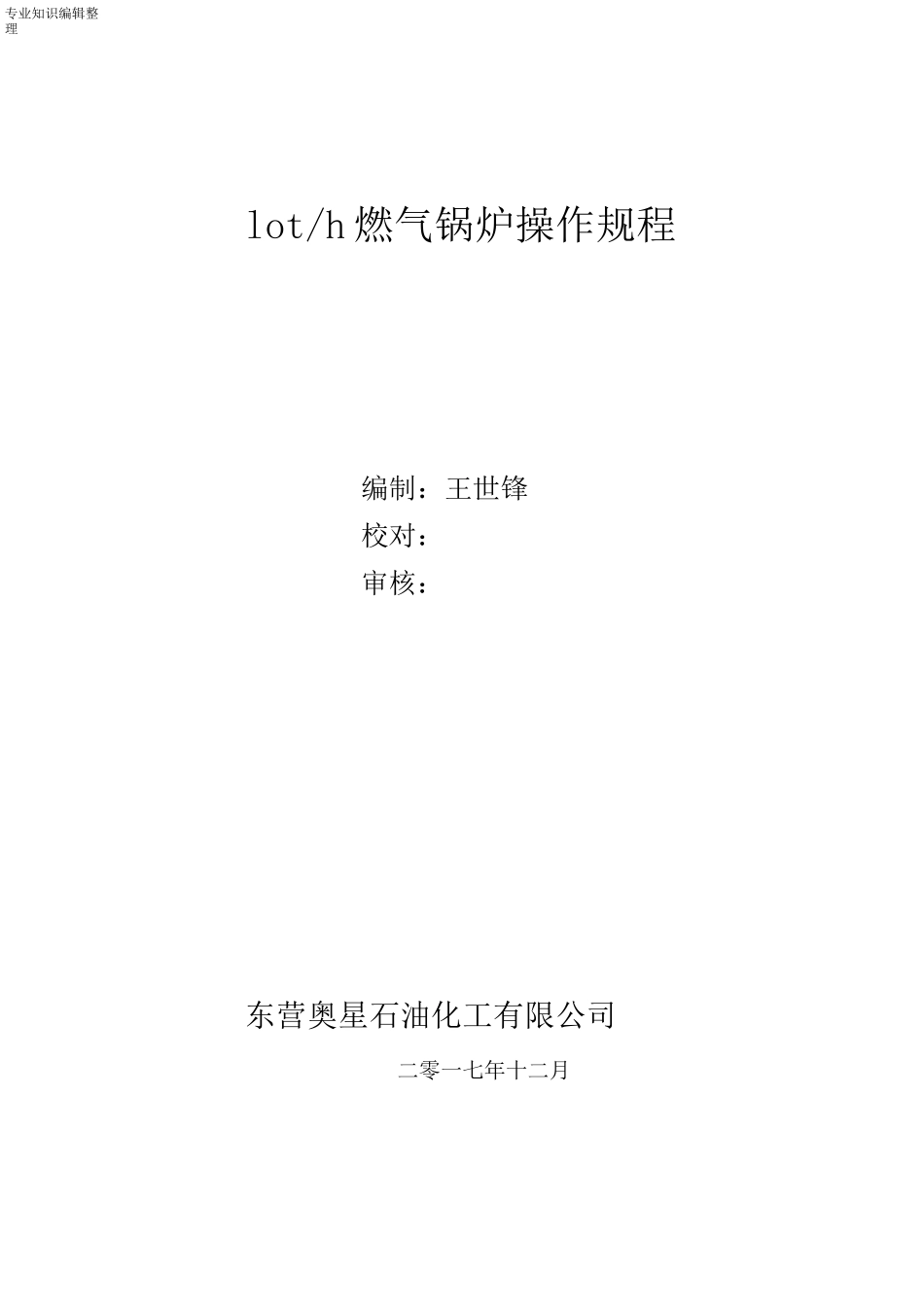

专业知识编辑整理lot/h燃气锅炉操作规程编制：王世锋校对：审核：东营奥星石油化工有限公司二零一七年十二月专业知识编辑整理目录第一部分锅炉简介一、WNS型系列蒸汽锅炉的型号意义1二、锅炉结构和技术特点1三、锅炉及除氧器结构介绍2四、煮炉4第二部分锅炉使用说明一、燃气锅炉的运行5二、锅炉的升火及升温6三、锅炉的停炉7四、锅炉的排污8五、水位计的冲洗8六、锅炉水质分析方法9七、正常运行与管理10八、锅炉运行中常见事故处理11九、锅炉辅助设备表14十、附表：锅炉控制器使用说明15专业知识编辑整理第一部分锅炉简介一、WNS型系列蒸汽锅炉的型号意义以WNS10-1.25-Y（Q）为例：表示卧式内燃锅炉，额定蒸发量为10t/h,额定蒸汽压力1.25MPa,蒸汽温度为饱和温度，燃用油（气）的蒸汽锅炉。二、锅炉结构和技术特点1、WNS系列全自动燃油（气）蒸汽锅炉，采用快装卧式内燃双回程湿背烟火管锅炉型式。锅炉本体采用下置式波形炉胆，回燃室和波形炉胆、螺纹烟管相连接。高温烟气火焰在炉胆内进行辐射放热后，经回燃室折向螺纹烟管进行对流传热后，进入前烟箱；高温烟气向后进入节能冷凝器，经充分换热后，最后通过烟囱排入大气。2、WNS系列全自动蒸汽锅炉，采用快装卧式内燃三回程湿背烟火管锅炉型式，其中1t/h的锅炉为中心回焰燃烧结构，其余的为顺流燃烧结构。锅炉本体采用下置式波形炉胆，烟气分三个回程，燃料在炉胆内正压燃烧，经过回烟室进入对流螺纹烟管，再从前烟箱折回对流烟管，再进入节能器进行对流传热，最后通过烟囱排入大气。烟气三回程在炉内的停留时间长，利于降低排烟温底，提高锅炉效率。3、锅炉前烟箱装有活动烟箱盖，拆、装检修方便。锅炉配有整体式燃烧器，具有启动快，效率高，高度自动化等特点，适用于各种需要提供生活、民用及工业用蒸汽的地方。4、锅炉具有超气压保护、水位自动调节、缺水保护、意外熄火停炉保护、程序启动等完善功能。5、锅炉燃料适用于天然气、城市煤气或液化石油气等多种油、气燃料。6、锅炉配有齐全的一次阀门仪表系统，锅炉本体的阀门有进水截止阀、止回阀、主汽阀、安全阀、排污阀、空气阀及燃烧器所带的电磁阀等。仪表测点有进水压力显示、锅筒压力显示和控制、排烟温度显示、燃烧器的温度和压力显示。7、锅炉燃烧及给水采用全自动控制，自动调节、操作方便、劳动强度低、安全保护装置可靠，维护和检修方便。8、锅炉结构紧凑、体积小、重量轻、出力足。专业知识编辑整理9、平台扶梯装在锅炉本体上，电控箱、水泵与锅炉配套出厂，用户可根据需要自行确定电控箱、水泵的位置。10、环保效果显著：燃气：颗粒物W20mg/Nm3,二氧化硫W50mg/Nm3，氮氧化物W150mg/Nm3（根据用户需要可配低氮燃烧器），烟气黑度W1级；燃油：颗粒物W30mg/Nm3,二氧化硫W200mg/Nm3,氮氧化物W250mg/Nm3，烟气黑度W1级。11、锅炉配套齐全，安装周期短，投资低，具有启动升压、升温快等特点，是供汽设备的理想选择产品。三、锅炉及除氧器结构介绍（一）、燃气蒸汽锅炉1、WNS系列常规三回程锅炉部件说明：1、燃烧器2、锅炉本体3、平台扶梯4、底座5、节能器6、后烟箱7、前烟箱8、一次阀门仪表9、锅炉地基（二）、热力除氧器1、用途热力喷雾式除氧器是作为驱除锅炉用水中所含的氧气的设备,以保护锅炉免受氧的腐蚀。2、工作原理给水和补给水的除氧是电站锅炉或工业锅炉防止腐蚀的主要方法。在压力容器中,溶解于水中的气体量和水面上气体的分压力成正比,采用热力除氧的方法,亦即用蒸汽来加热给水，提高水的温度，水面上蒸汽的分压力就逐渐增加，而溶解气体的分压力逐渐降低，溶解于水的气体就不断逸出，当维持容器于一定的压力下，蒸汽加热给水达到沸专业知识编辑整理腾温度，水面上全部是水蒸汽，溶解气体的分压力为零，亦即溶解于水的气体可被去掉。除氧的效果一方面决定于是否把给水加热到沸腾温度了，另一方面决定于溶解气体的排除速度，这个速度与水和蒸汽接触表面积的大小有很大的关系。采用喷雾和填圈的方式，水通过喷咀被强烈地播撒成雾滴下落，与上升的蒸汽流相遇，雾化的结果大大增加了水和热蒸汽的接触面积，强化了汽水热交换的效果。雾状的水滴继续经无规则堆放的...
