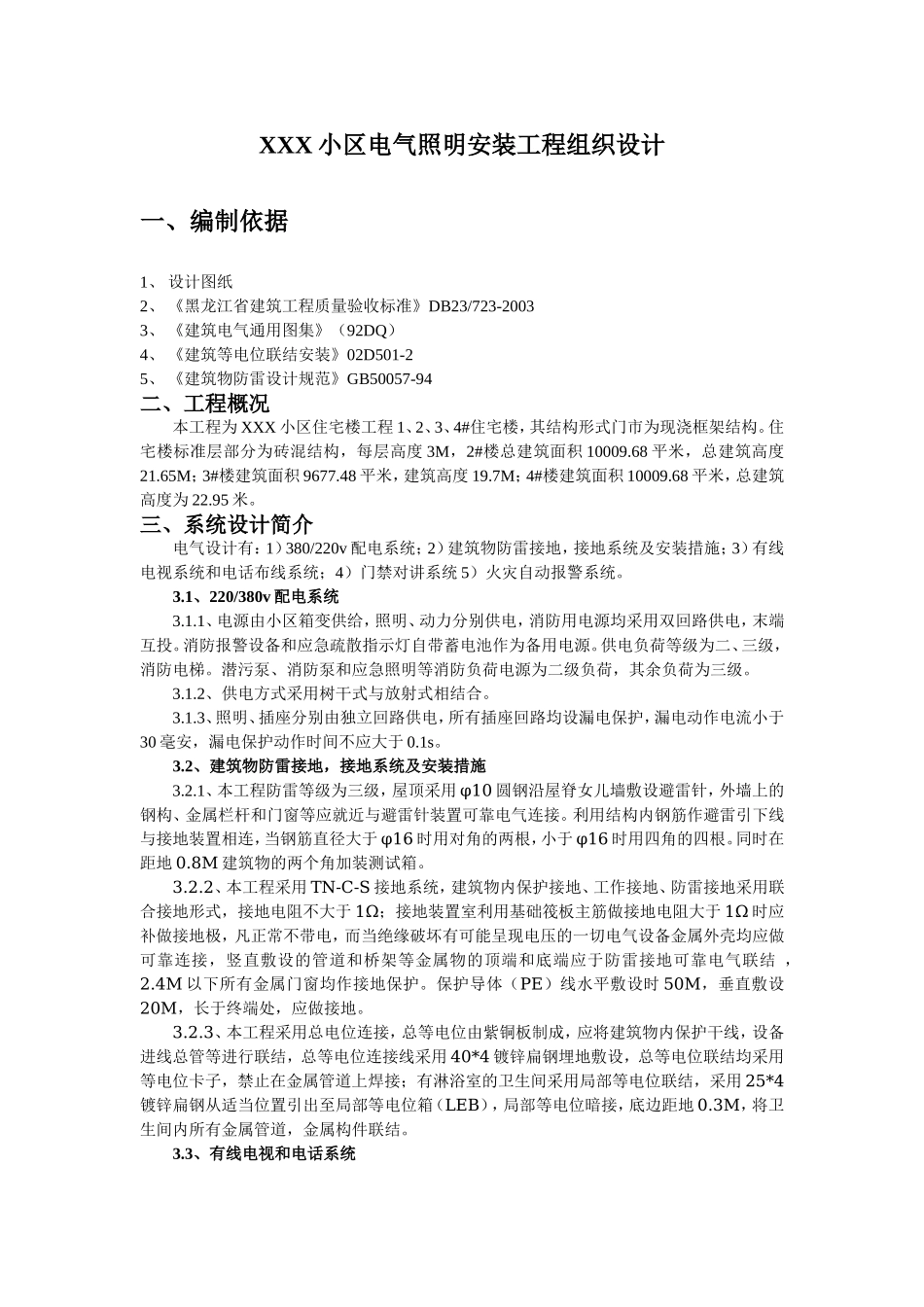

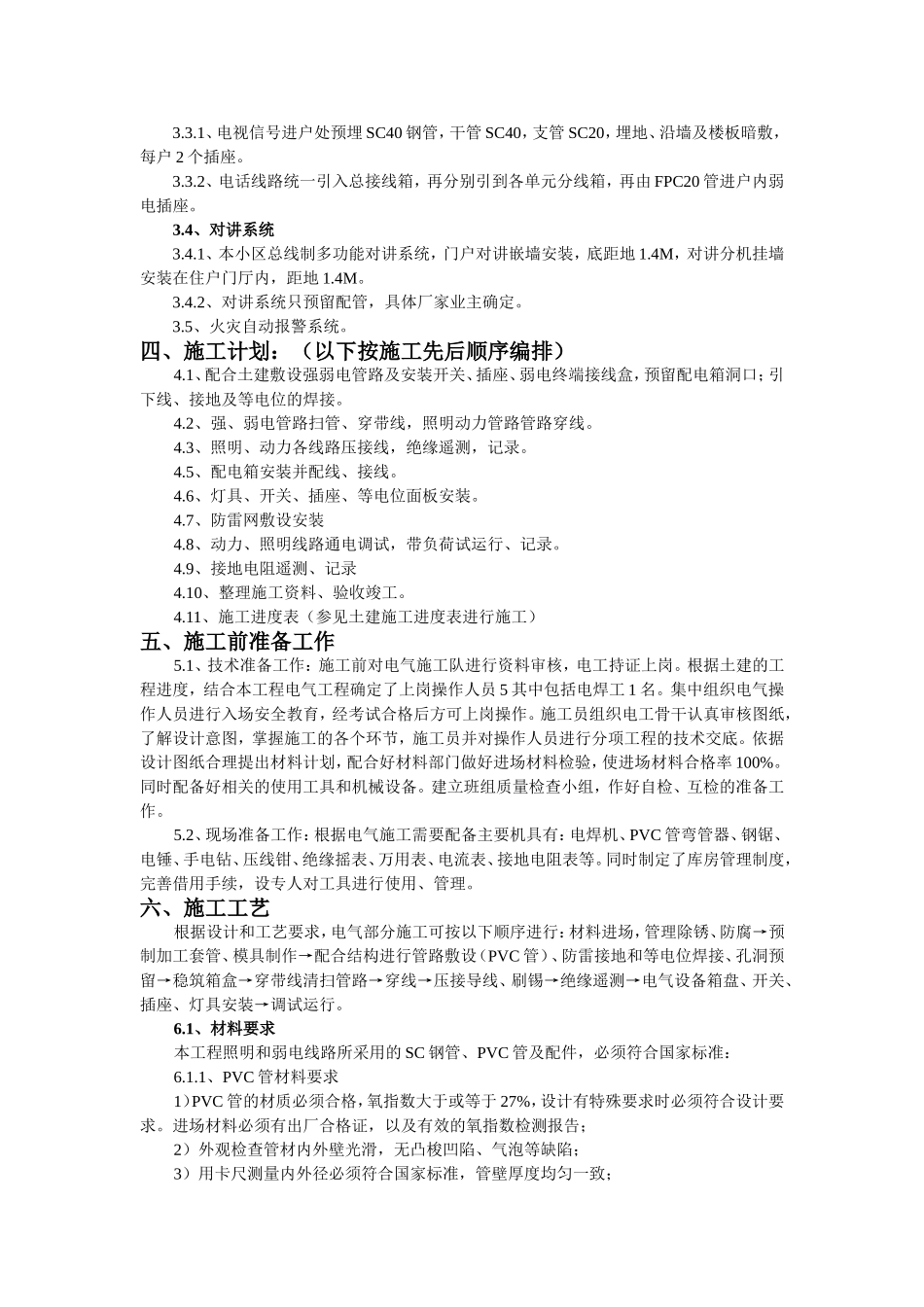

XXX小区电气照明安装工程组织设计一、编制依据1、设计图纸2、《黑龙江省建筑工程质量验收标准》DB23/723-20033、《建筑电气通用图集》（92DQ）4、《建筑等电位联结安装》02D501-25、《建筑物防雷设计规范》GB50057-94二、工程概况本工程为XXX小区住宅楼工程1、2、3、4#住宅楼，其结构形式门市为现浇框架结构。住宅楼标准层部分为砖混结构，每层高度3M，2#楼总建筑面积10009.68平米，总建筑高度21.65M；3#楼建筑面积9677.48平米，建筑高度19.7M；4#楼建筑面积10009.68平米，总建筑高度为22.95米。三、系统设计简介电气设计有：1）380/220v配电系统；2）建筑物防雷接地，接地系统及安装措施；3）有线电视系统和电话布线系统；4）门禁对讲系统5）火灾自动报警系统。3.1、220/380v配电系统3.1.1、电源由小区箱变供给，照明、动力分别供电，消防用电源均采用双回路供电，末端互投。消防报警设备和应急疏散指示灯自带蓄电池作为备用电源。供电负荷等级为二、三级，消防电梯。潜污泵、消防泵和应急照明等消防负荷电源为二级负荷，其余负荷为三级。3.1.2、供电方式采用树干式与放射式相结合。3.1.3、照明、插座分别由独立回路供电，所有插座回路均设漏电保护，漏电动作电流小于30毫安，漏电保护动作时间不应大于0.1s。3.2、建筑物防雷接地，接地系统及安装措施3.2.1、本工程防雷等级为三级，屋顶采用φ10圆钢沿屋脊女儿墙敷设避雷针，外墙上的钢构、金属栏杆和门窗等应就近与避雷针装置可靠电气连接。利用结构内钢筋作避雷引下线与接地装置相连，当钢筋直径大于φ16时用对角的两根，小于φ16时用四角的四根。同时在距地0.8M建筑物的两个角加装测试箱。3.2.2、本工程采用TN-C-S接地系统，建筑物内保护接地、工作接地、防雷接地采用联合接地形式，接地电阻不大于1Ω；接地装置室利用基础筏板主筋做接地电阻大于1Ω时应补做接地极，凡正常不带电，而当绝缘破坏有可能呈现电压的一切电气设备金属外壳均应做可靠连接，竖直敷设的管道和桥架等金属物的顶端和底端应于防雷接地可靠电气联结，2.4M以下所有金属门窗均作接地保护。保护导体（PE）线水平敷设时50M，垂直敷设20M，长于终端处，应做接地。3.2.3、本工程采用总电位连接，总等电位由紫铜板制成，应将建筑物内保护干线，设备进线总管等进行联结，总等电位连接线采用40*4镀锌扁钢埋地敷设，总等电位联结均采用等电位卡子，禁止在金属管道上焊接；有淋浴室的卫生间采用局部等电位联结，采用25*4镀锌扁钢从适当位置引出至局部等电位箱（LEB），局部等电位暗接，底边距地0.3M，将卫生间内所有金属管道，金属构件联结。3.3、有线电视和电话系统3.3.1、电视信号进户处预埋SC40钢管，干管SC40，支管SC20，埋地、沿墙及楼板暗敷，每户2个插座。3.3.2、电话线路统一引入总接线箱，再分别引到各单元分线箱，再由FPC20管进户内弱电插座。3.4、对讲系统3.4.1、本小区总线制多功能对讲系统，门户对讲嵌墙安装，底距地1.4M，对讲分机挂墙安装在住户门厅内，距地1.4M。3.4.2、对讲系统只预留配管，具体厂家业主确定。3.5、火灾自动报警系统。四、施工计划：（以下按施工先后顺序编排）4.1、配合土建敷设强弱电管路及安装开关、插座、弱电终端接线盒，预留配电箱洞口；引下线、接地及等电位的焊接。4.2、强、弱电管路扫管、穿带线，照明动力管路管路穿线。4.3、照明、动力各线路压接线，绝缘遥测，记录。4.5、配电箱安装并配线、接线。4.6、灯具、开关、插座、等电位面板安装。4.7、防雷网敷设安装4.8、动力、照明线路通电调试，带负荷试运行、记录。4.9、接地电阻遥测、记录4.10、整理施工资料、验收竣工。4.11、施工进度表（参见土建施工进度表进行施工）五、施工前准备工作5.1、技术准备工作：施工前对电气施工队进行资料审核，电工持证上岗。根据土建的工程进度，结合本工程电气工程确定了上岗操作人员5其中包括电焊工1名。集中组织电气操作人员进行入场安全教育，经考试合格后方可上岗操作。施工员组织电工骨干认真审核图纸，了解设计意图，掌握施工的各个环节，施工员并对操作人员进行分项工程的技术交底。依据设计图纸合理提出材料计划，配合好材料部...
