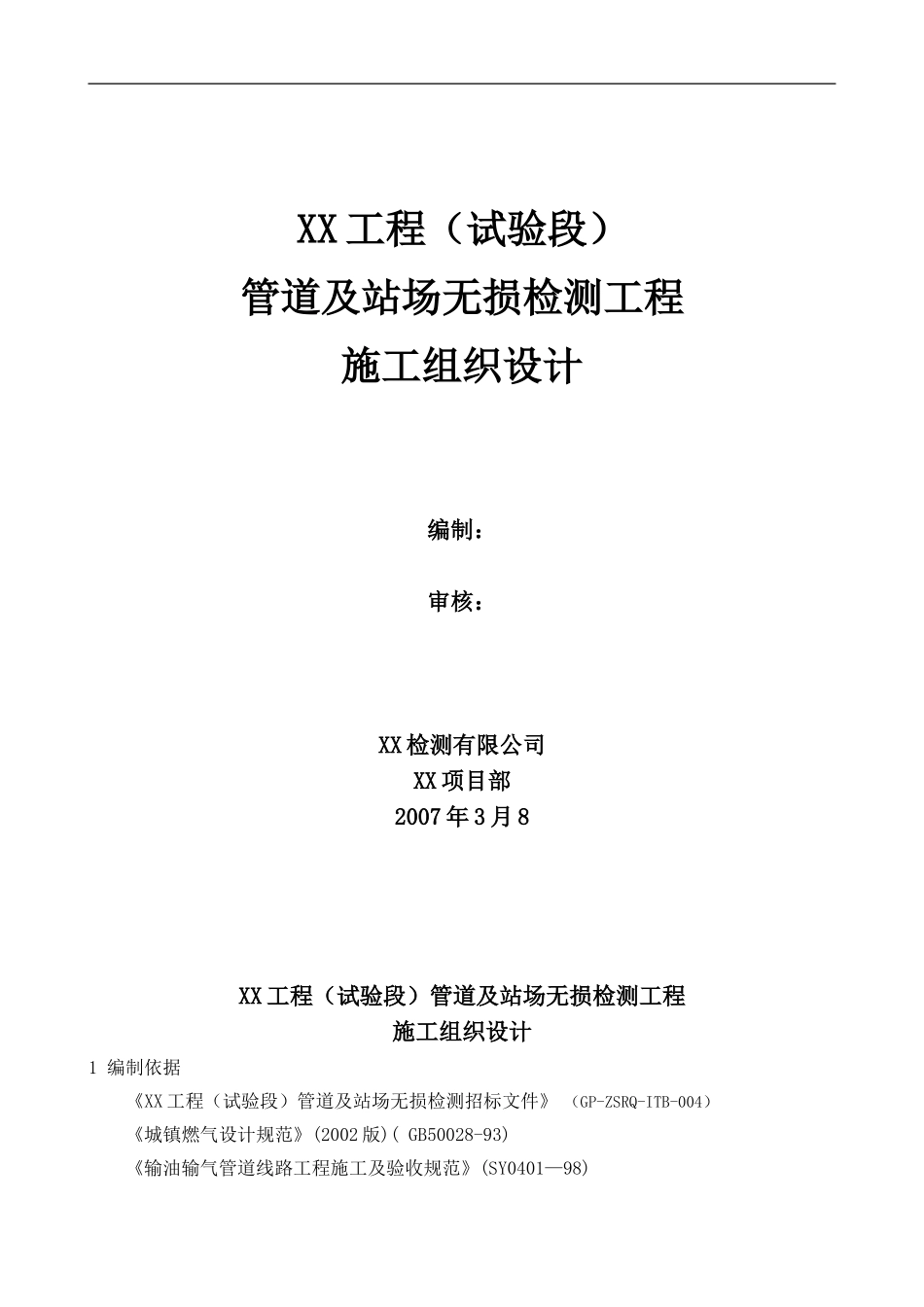

XX工程（试验段）管道及站场无损检测工程施工组织设计编制：审核：XX检测有限公司XX项目部2007年3月8XX工程（试验段）管道及站场无损检测工程施工组织设计1编制依据《XX工程（试验段）管道及站场无损检测招标文件》（GP-ZSRQ-ITB-004）《城镇燃气设计规范》(2002版)(GB50028-93)《输油输气管道线路工程施工及验收规范》(SY0401—98)XX检测有限公司XX工程（试验段）施工组织设计《钢质管道焊接及验收规范》(SY/T4103—1995)《石油、天然气钢质管道对接焊缝射线照相及质量分级》（SY4056-93）《石油、天然气钢质管道对接焊缝超声波探伤及质量分级》（SY4065-93）《常压钢质焊接储罐及管道渗透检测技术标准》（SY/T0443—98）2工程概况2.1工程简介XX工程(试验段)项目是一项城市基础设施工程，主要目的是为了向中山市域居民、工商业、小型工业用户提供洁净的天然气能源，改善城市空气环境，提高人民生活质量。输气干线工程是该总体项目的一个重要组成部分，包括一条主干线和一个综合站、二个高中压调压站、五座阀井，由中海中山天然气有限责任公司负责投资、建设和运营。XX工程(试验段)设置南朗综合站1座，城区高压调压站l座、火炬开发区高中压调压站l座，全线设置单阀门井l座，三通阀门井2座，手动埋地球阀井2座。主干线起自南朗综合站，至城区高中压调压站、火炬开发区高中压调压站，包括L,NG应急气源和中山CNG加气母站工程。XX工程近期(至2010年)计划建设综合站1座，高中调压站6座，高压管道50km以及相关后方设施和站外工程等，建成后主要满足中山市中心城区、小榄镇、古镇及坦洲等镇用气需求。项目中期(到2015年)计划建设门站3座，高中调压站19座，高压管道约180km等，项目建成后可以满足中山市24个镇区的用气需求，年输气能力将达5亿方。本工程包括18．2km干线、l座南朗综合站、2座高中压调压站和5座阀井。向中山城区工业、商业、居民用户供气。输气干线起于南朗综合站，至城区和火炬开发区高中压调压站，干线管径Φ508m，设计压力为4.0MPa，材质L360直缝双面埋弧焊钢管。2.2检测内容2.2.1探伤检测指令由相应标段的监理工程师下达。2.2.2对一般管段管道环焊缝无损探伤采用100％射线探伤(RT)。2.2.3对穿跨越大中型河流、主要公路、铁路和死口段的焊缝，采用100％的X射线照相和l00％超声波探伤检查。2.2.4站场、阀井内工艺部分的对接焊缝为射线探伤100％；角接焊缝为100％表面探伤。2.2.5其他管材的探伤标准按施工图有关规范执行。3主要工程量线路工程：Φ508暂估2055道焊口；Φ323.9暂估71道焊口。站场工程：X射线检测暂估2000张底片。-2-XX检测有限公司XX工程（试验段）施工组织设计4施工总体部署本中心在南朗镇设立XX工程检测项目部，按照合同约定调遣检测队伍，调拨机具设备进场，针对现场实际进行详细的踏勘，配备适应性强的施工机具，优化施工程序，合理利用人力和物力，力争缩短工期。充分储备检测主辅材料，避免由于材料供应中断，从而延误工期。项目部设置直拨电话、传真机和上网电脑，施工现场和关键岗位人员配备移动电话，保证通讯畅通。制定并执行严格的安全措施和规章纪律，加强当地生态环境的保护，尊重少数民族的风俗习惯和宗教信仰。5施工准备5.1施工准备计划建立项目组织机构，在项目经理的领导下分工负责，组织协调各项工作的开展。5.2施工机具、设备维修计划5.2.1按照招标文件施工要求，我公司配备的主要施工机具有：HR-2X射线管道爬行器、300EGS2和XXG-2505定向X射线探伤机、PXUT240B数字超声波探伤仪等。详见《主要设备、机具配备表》。我公司对参加中山市域天然气管道无损检测工程的机具、设备，全部检修一遍，达到每一台机具、设备完好，保证机具配套准备（备品及备件）及时运送到施工现场。5.2.2施工中做好施工机具、设备的维护保养。作业班组必须认真执行公司设备巡回检查制度、设备维修保养制度，建立消耗材料常用的配件库，准备充足的备件，保证现场设备完好。5.3技术准备5.3.1熟悉设计文件、施工验收标准和规范、工程招标文件，并进行分类登记。5.3.2组织技术人员对现场进行详细踏勘，了解掌握线路走向、地形地貌、水文、地质等自然条件，特别是对山区...
