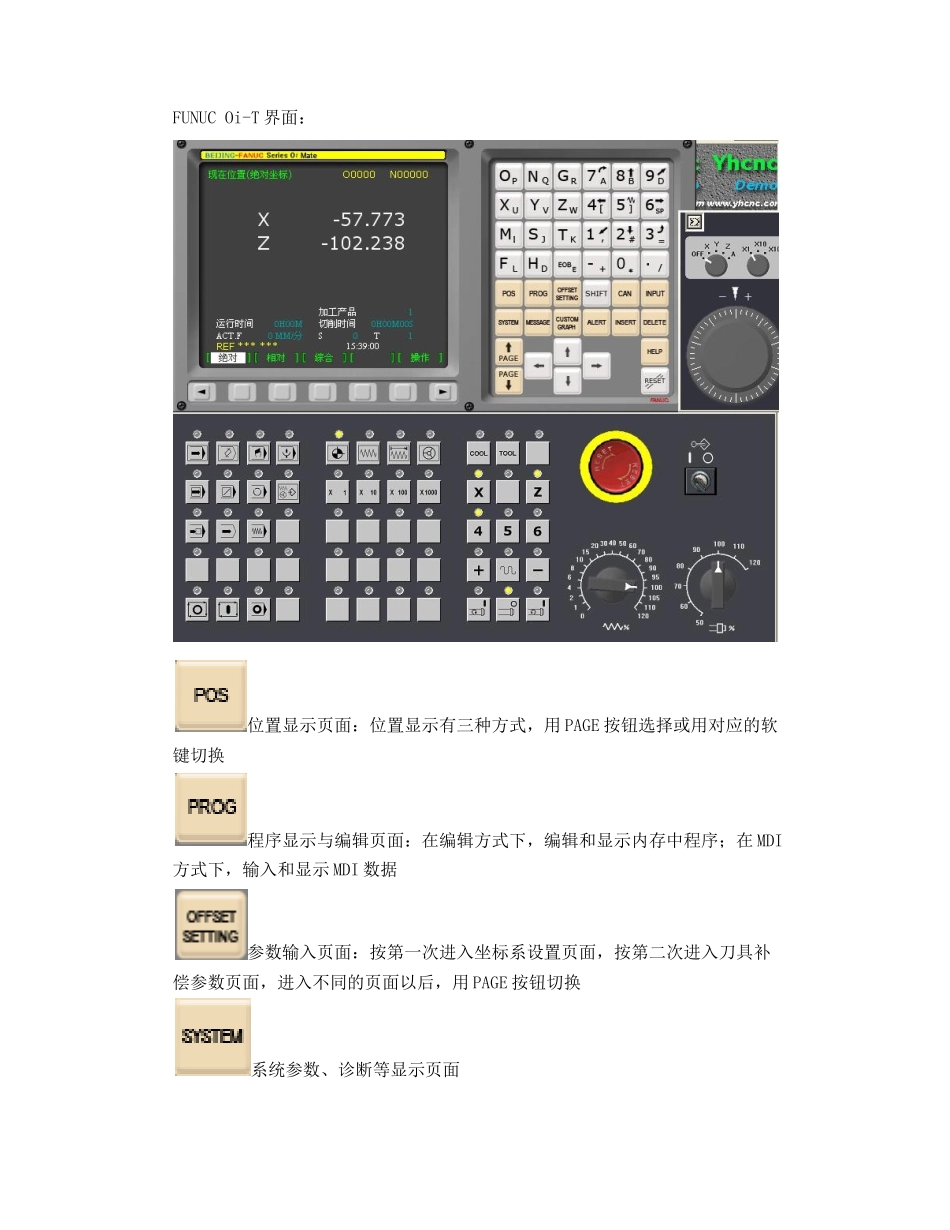

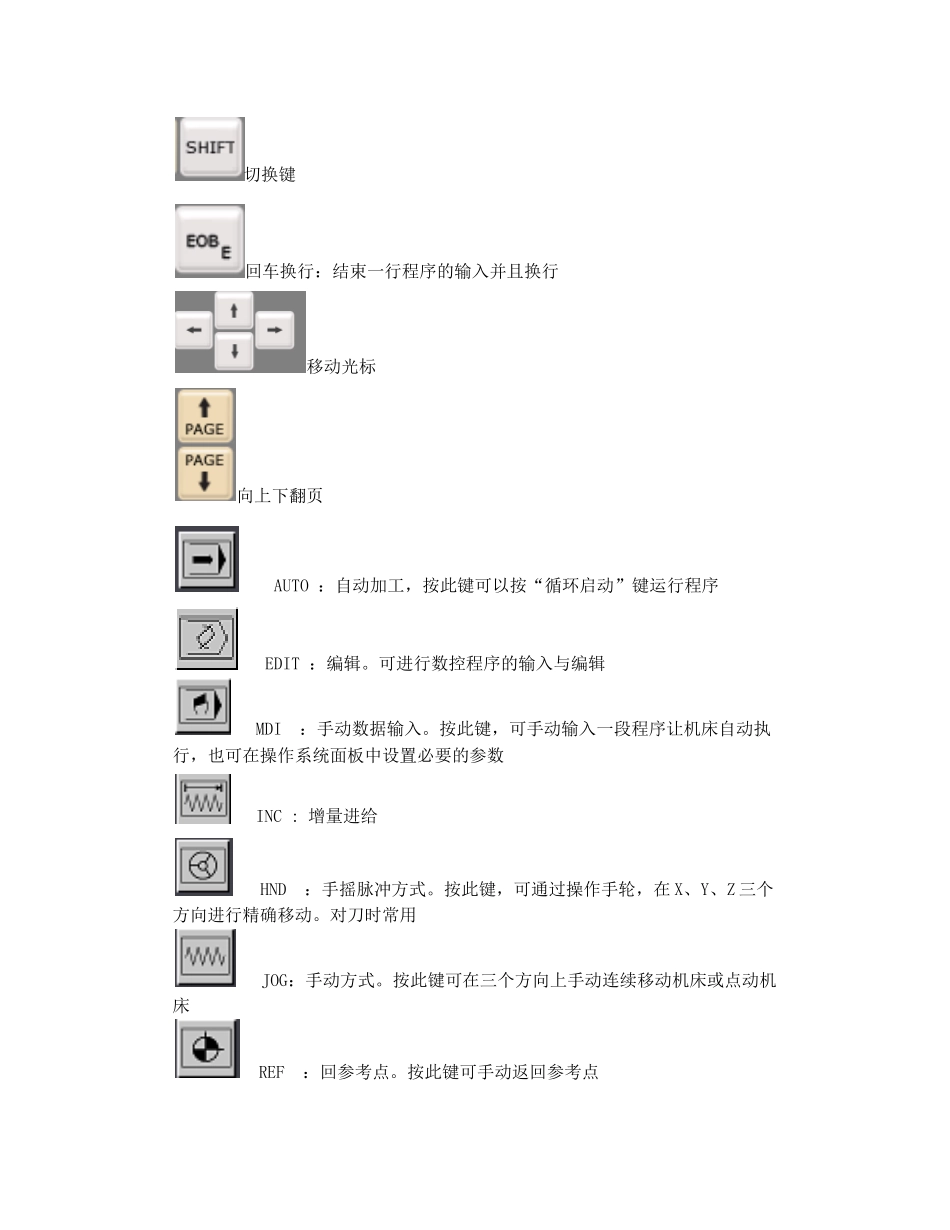

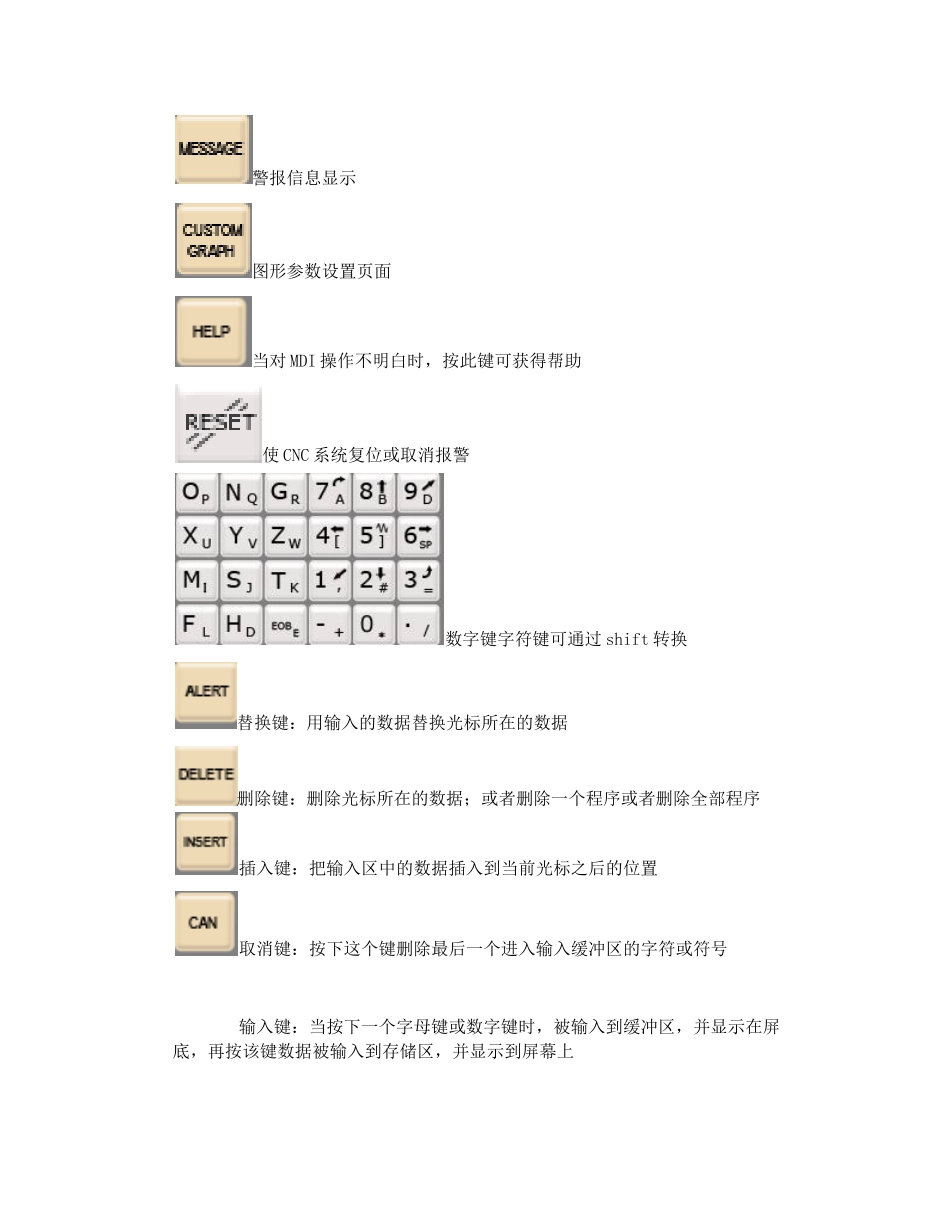

FUNUCOi-T界面:位置显示页面:位置显示有三种方式,用PAGE按钮选择或用对应的软键切换程序显示与编辑页面:在编辑方式下,编辑和显示内存中程序;在MDI方式下,输入和显示MDI数据参数输入页面:按第一次进入坐标系设置页面,按第二次进入刀具补偿参数页面,进入不同的页面以后,用PAGE按钮切换系统参数、诊断等显示页面警报信息显示图形参数设置页面当对MDI操作不明白时,按此键可获得帮助使CNC系统复位或取消报警数字键字符键可通过shift转换替换键:用输入的数据替换光标所在的数据删除键:删除光标所在的数据;或者删除一个程序或者删除全部程序插入键:把输入区中的数据插入到当前光标之后的位置取消键:按下这个键删除最后一个进入输入缓冲区的字符或符号输入键:当按下一个字母键或数字键时,被输入到缓冲区,并显示在屏底,再按该键数据被输入到存储区,并显示到屏幕上切换键回车换行:结束一行程序的输入并且换行移动光标向上下翻页AUTO:自动加工,按此键可以按“循环启动”键运行程序EDIT:编辑。可进行数控程序的输入与编辑MDI:手动数据输入。按此键,可手动输入一段程序让机床自动执行,也可在操作系统面板中设置必要的参数INC:增量进给HND:手摇脉冲方式。按此键,可通过操作手轮,在X、Y、Z三个方向进行精确移动。对刀时常用JOG:手动方式。按此键可在三个方向上手动连续移动机床或点动机床REF:回参考点。按此键可手动返回参考点DNC:通过RS232通信接口,用电缆线连接PC机和数控机床,选择程序传输加工循环启动:按此键其上指示灯亮,程序运行开始;当工作方式选择在“AUTO”和“MDI”位置时按下有效,其他方式按下无效,循环停止:在程序运行中,按下此键,其上指示灯亮,停止程序运行。有的机床操作面板用进给保持按键代替。手动主轴正传、手动主轴停止、手动主轴反转手动移动机床各轴。在JOG方式下,选择机床移动轴及方向,移动速度可通过进给倍率修调。同时按下快移键加快轴的移动,在INC方式下选择移动轴及方向,每按一下移动一个步距。步距大小可用增量倍率键来选择手摇脉冲手轮:在HND方式下,便可用手轮来移动各轴进给率(F)调节按钮,调节范围0-120%主轴转速倍率调节按钮,调节范围50%-120%单步执行开关:每按一次,程序启动执行一条程序指令程序段跳读:自动方式按下此键,置接通状态,跳过程序段开头带有“/”程序。再按此键,跳读无效程序停:自动方式下,遇有M01程序停止机床空运行:按下此键,键指示灯亮,空运行有效,此时程序中进给速度无效,各轴按快移速度运动,常用于程序加工前的校验。再按此键,键灯熄灭,空运行关手动示数:示数编程方式,用于教学演示程序重启动:由于刀具破损等原因自动停止后,程序可以从指定的程序段重新启动机床锁定开关:按下此键,键指示灯亮,机床锁住有效。此时机械不动,但屏显程序运动。若再按一次,键指示灯灭,锁住无效。用于机械不动的程序校验程序编辑锁定开关:置于位置,可编辑或修改程序电源控制开关及按键
