《建筑物电子信息系统防雷技术规范条文说明》GB50343-2004VIP专享VIP免费

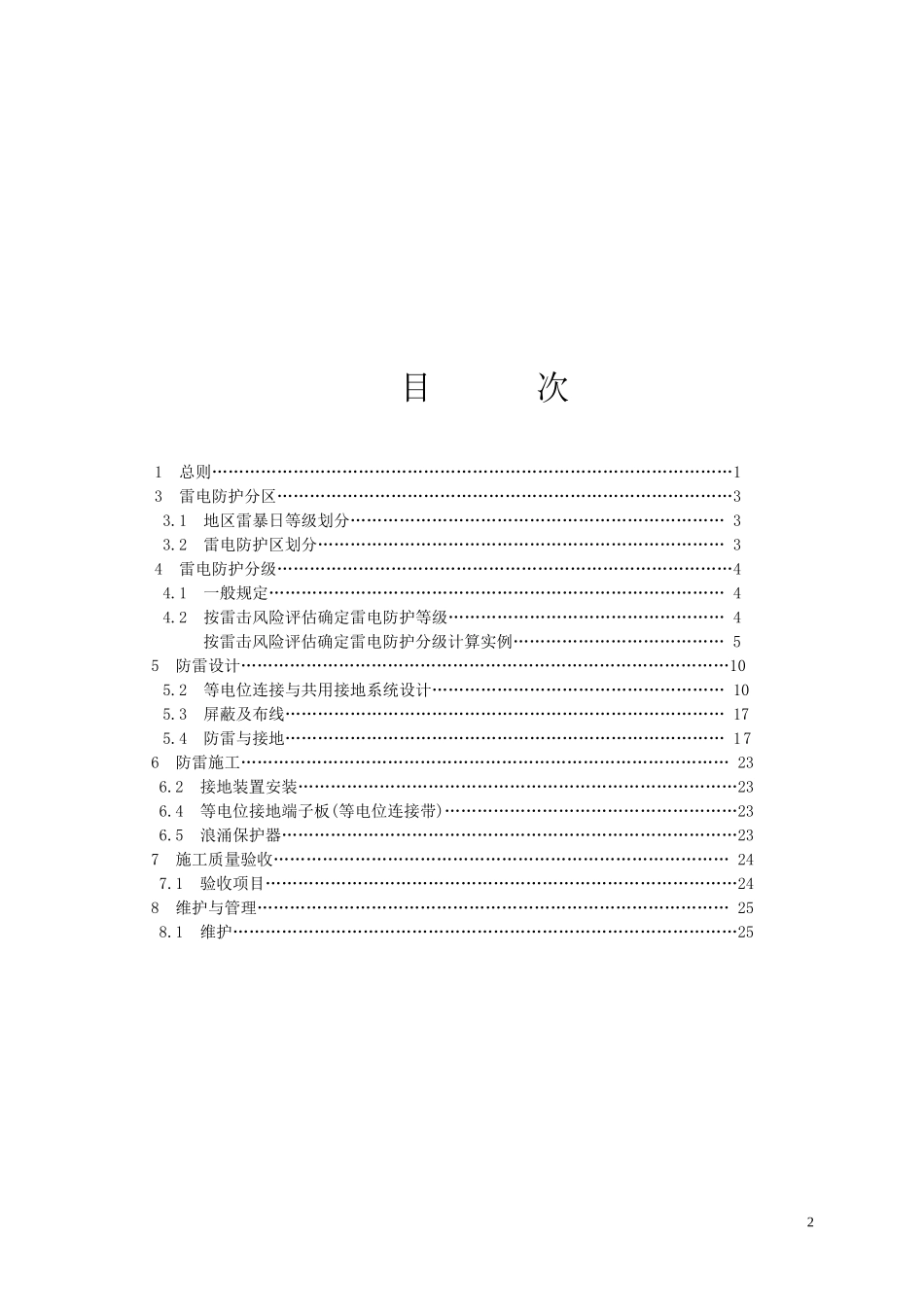

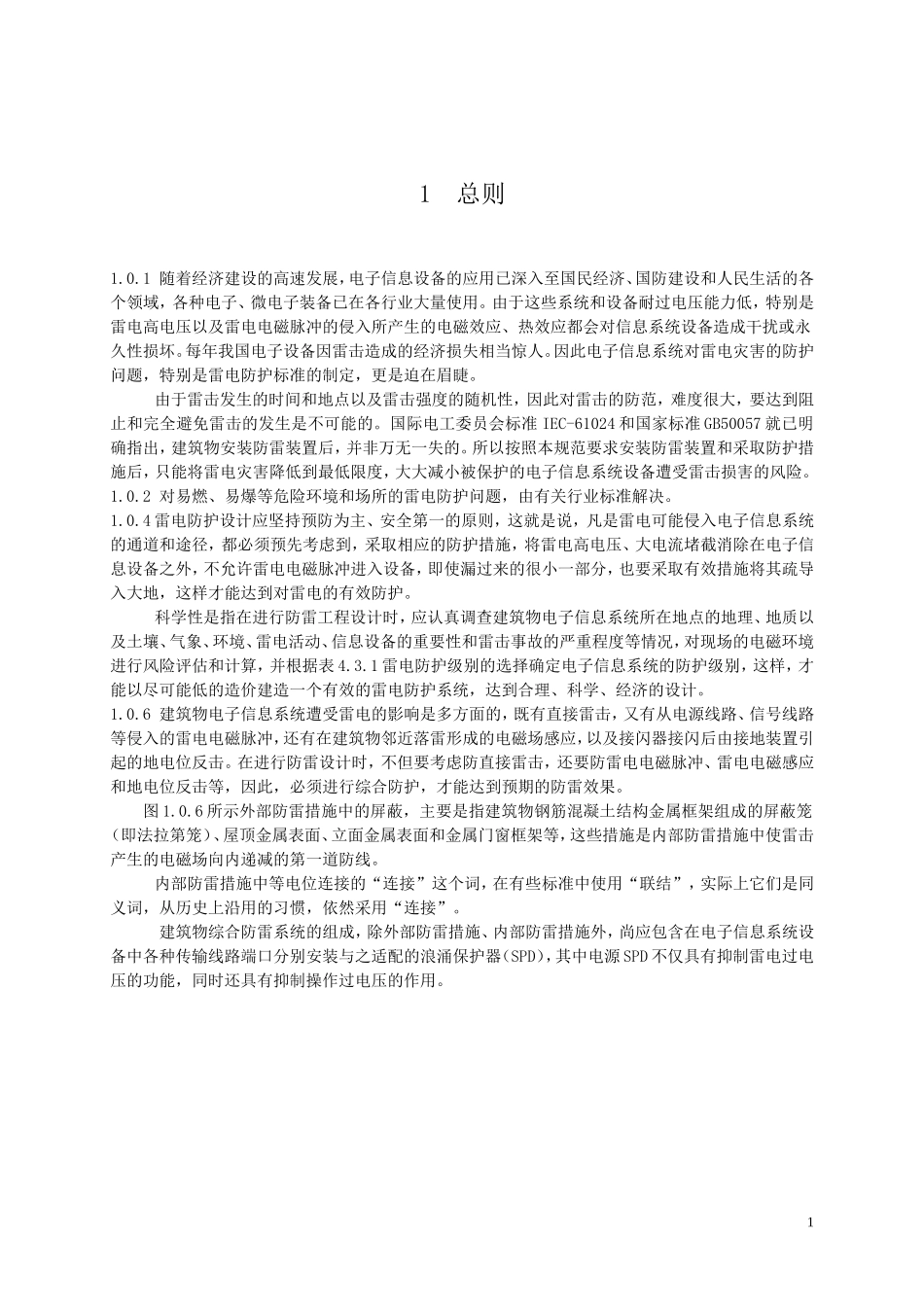

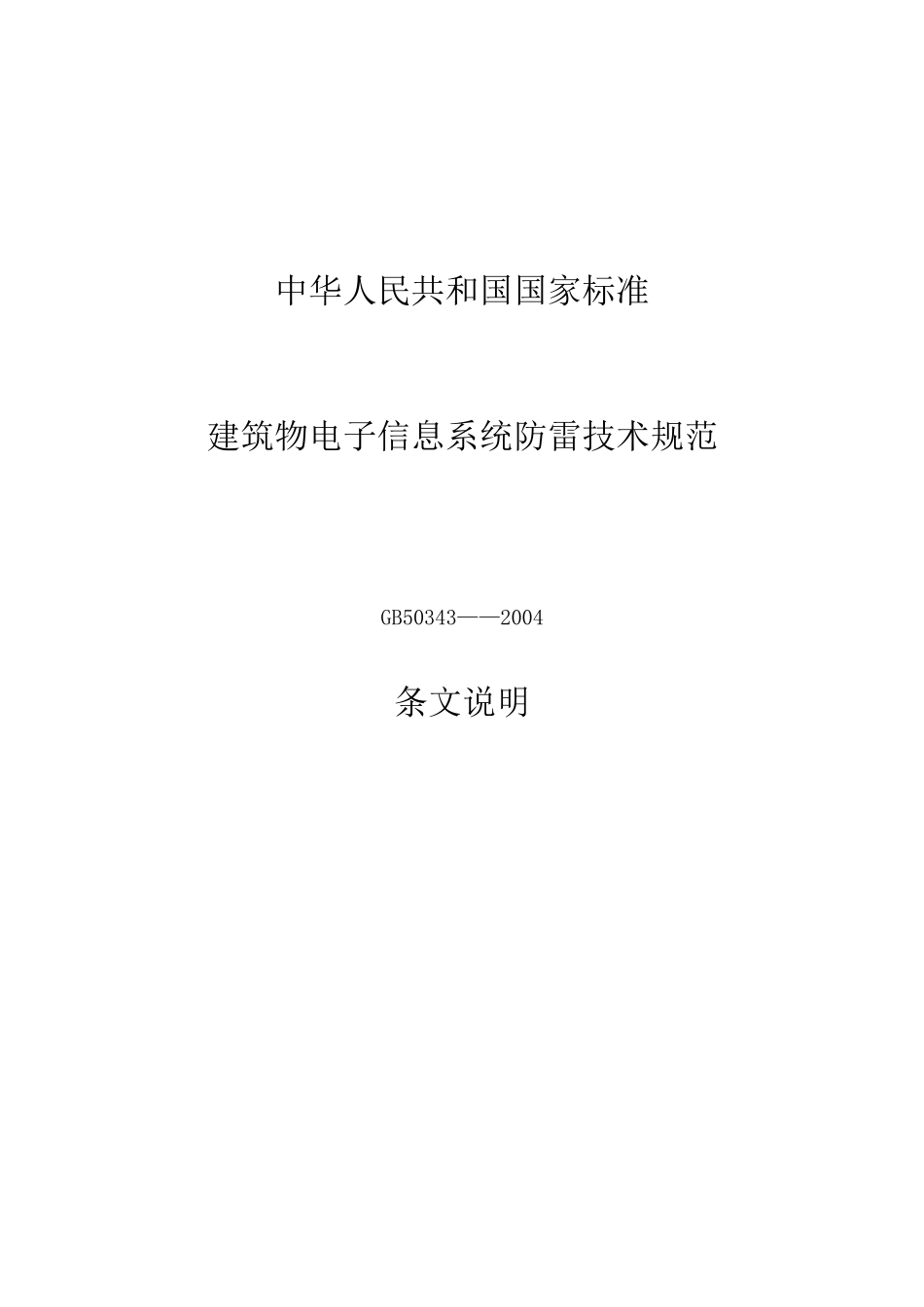

中华人民共和国国家标准建筑物电子信息系统防雷技术规范GB50343——2004条文说明目次1总则……………………………………………………………………………………13雷电防护分区…………………………………………………………………………33.1地区雷暴日等级划分……………………………………………………………33.2雷电防护区划分…………………………………………………………………34雷电防护分级…………………………………………………………………………44.1一般规定…………………………………………………………………………44.2按雷击风险评估确定雷电防护等级……………………………………………4按雷击风险评估确定雷电防护分级计算实例…………………………………55防雷设计………………………………………………………………………………105.2等电位连接与共用接地系统设计………………………………………………105.3屏蔽及布线………………………………………………………………………175.4防雷与接地………………………………………………………………………176防雷施工………………………………………………………………………………236.2接地装置安装………………………………………………………………………236.4等电位接地端子板(等电位连接带)………………………………………………236.5浪涌保护器…………………………………………………………………………237施工质量验收…………………………………………………………………………247.1验收项目……………………………………………………………………………248维护与管理……………………………………………………………………………258.1维护…………………………………………………………………………………2521总则1.0.1随着经济建设的高速发展，电子信息设备的应用已深入至国民经济、国防建设和人民生活的各个领域，各种电子、微电子装备已在各行业大量使用。由于这些系统和设备耐过电压能力低，特别是雷电高电压以及雷电电磁脉冲的侵入所产生的电磁效应、热效应都会对信息系统设备造成干扰或永久性损坏。每年我国电子设备因雷击造成的经济损失相当惊人。因此电子信息系统对雷电灾害的防护问题，特别是雷电防护标准的制定，更是迫在眉睫。由于雷击发生的时间和地点以及雷击强度的随机性，因此对雷击的防范，难度很大，要达到阻止和完全避免雷击的发生是不可能的。国际电工委员会标准IEC-61024和国家标准GB50057就已明确指出，建筑物安装防雷装置后，并非万无一失的。所以按照本规范要求安装防雷装置和采取防护措施后，只能将雷电灾害降低到最低限度，大大减小被保护的电子信息系统设备遭受雷击损害的风险。1.0.2对易燃、易爆等危险环境和场所的雷电防护问题，由有关行业标准解决。1.0.4雷电防护设计应坚持预防为主、安全第一的原则，这就是说，凡是雷电可能侵入电子信息系统的通道和途径，都必须预先考虑到，采取相应的防护措施，将雷电高电压、大电流堵截消除在电子信息设备之外，不允许雷电电磁脉冲进入设备，即使漏过来的很小一部分，也要采取有效措施将其疏导入大地，这样才能达到对雷电的有效防护。科学性是指在进行防雷工程设计时，应认真调查建筑物电子信息系统所在地点的地理、地质以及土壤、气象、环境、雷电活动、信息设备的重要性和雷击事故的严重程度等情况，对现场的电磁环境进行风险评估和计算，并根据表4.3.1雷电防护级别的选择确定电子信息系统的防护级别，这样，才能以尽可能低的造价建造一个有效的雷电防护系统，达到合理、科学、经济的设计。1.0.6建筑物电子信息系统遭受雷电的影响是多方面的，既有直接雷击，又有从电源线路、信号线路等侵入的雷电电磁脉冲，还有在建筑物邻近落雷形成的电磁场感应，以及接闪器接闪后由接地装置引起的地电位反击。在进行防雷设计时，不但要考虑防直接雷击，还要防雷电电磁脉冲、雷电电磁感应和地电位反击等，因此，必须进行综合防护，才能达到预期的防雷效果。图1.0.6所示外部防雷措施中的屏蔽，主要是指建筑物钢筋混凝土结构金属框架组成的屏蔽笼（即...
