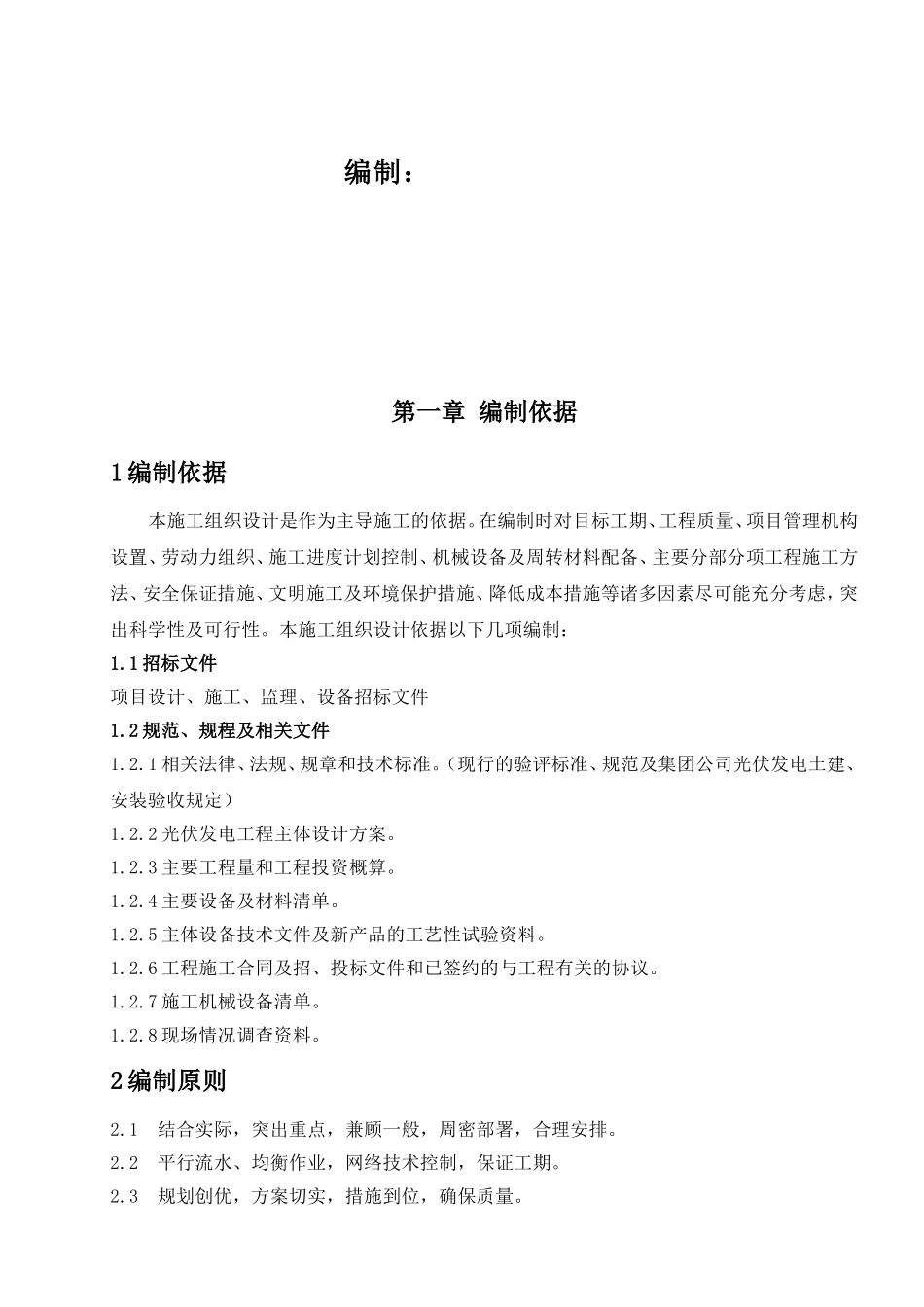

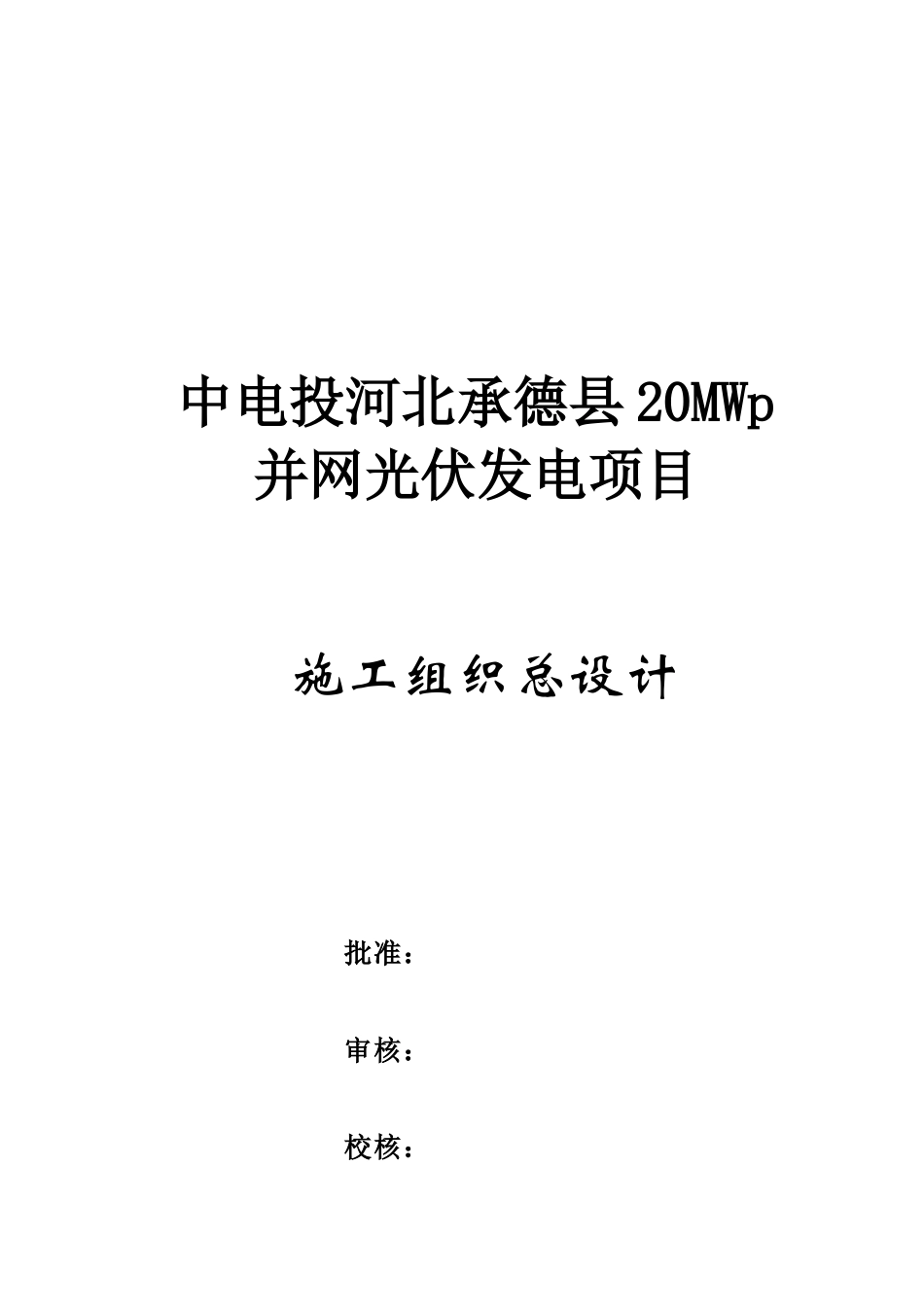

中电投河北承德县20MWp并网光伏发电项目施工组织总设计批准：审核：校核：编制：第一章编制依据1编制依据本施工组织设计是作为主导施工的依据。在编制时对目标工期、工程质量、项目管理机构设置、劳动力组织、施工进度计划控制、机械设备及周转材料配备、主要分部分项工程施工方法、安全保证措施、文明施工及环境保护措施、降低成本措施等诸多因素尽可能充分考虑，突出科学性及可行性。本施工组织设计依据以下几项编制：1.1招标文件项目设计、施工、监理、设备招标文件1.2规范、规程及相关文件1.2.1相关法律、法规、规章和技术标准。（现行的验评标准、规范及集团公司光伏发电土建、安装验收规定）1.2.2光伏发电工程主体设计方案。1.2.3主要工程量和工程投资概算。1.2.4主要设备及材料清单。1.2.5主体设备技术文件及新产品的工艺性试验资料。1.2.6工程施工合同及招、投标文件和已签约的与工程有关的协议。1.2.7施工机械设备清单。1.2.8现场情况调查资料。2编制原则2.1结合实际，突出重点，兼顾一般，周密部署，合理安排。2.2平行流水、均衡作业，网络技术控制，保证工期。2.3规划创优，方案切实，措施到位，确保质量。2.4推广使用新技术、新工艺。第二章工程概述1工程概况中电投河北承德县80MWp光伏发电工程总建设规模为100MWp，本期建设位于80MW，该项目紧邻承德市，场址区承德市区约20km，场址与101国道S354省道相接，交通便利，运输方便。项目所在地山坡坡向由西北向东南阶梯下降，坡度相对较缓，均为未开垦利用的荒山。本标段共设20个方阵，每个方阵容量设计为1MWp。光伏组件采用245Wp规格多晶硅电池组件。太阳能电池组件基础形式采用施工简易的螺旋钢管桩和微灌装基础。2施工条件2.1水文地质情况2.2水、电、通讯条件水：施工用水直接从附近村庄或水源处取水。现场消防主要采用增设消防水桶和配备移动式灭火器来解决。并按规范配置消防水桶和灭火器数量。电：本工程钢结构加工厂从附近村庄引电源，其它电源设置6台30kVA柴油发电机。（1）设置专业用电管理人员，负责所有电气设备的管理和维护，确保电气设备的运行安全保障可靠连续供电，做好工程现场服务。（2）配电盘采用统一标准制作，经检测合格且装置完好、标识统一，符合安全技术规程要求。（3）各发电机至配电盘至负荷侧，一律采用橡套软电缆进行施工。总电源→二级分配电箱→开关箱→用电机具供电系统严格执行TN—S接零保护系统，系统图如下：漏电保护器的接线方法如下（1为工作接地，2为重复接地）：（4）所有施工用电均实行“一机、一闸、一保护”。所有电气设备都必须有接地或接零措施，并符合规范要求。现场照明根据工程需要，为满足现场夜间施工要求，我公司在施工期间在施工作业区域配备足够的照明设施，并配备专业人员进行维护管理。根据业主和监理的要求，在现场生产区、生活区等人员经常出入的地方设置灯塔照明。方便施工人员通行。其他施工用电临时照明根据实际需要灵活布置，照明灯具尽量采用冷光源节能灯具。通讯：通讯系统本工程的信息化建设和实施将统一按照招标方的信息化建设规划执行，采用PAP工程建设管理信息系统、P3e/c等软件进行工程管理。由招标方统一规划并购买PAP、P3e/c等有关工程管理软件和相配套的计算机硬件设备、系统软件。管理范围应覆盖投资、合同、设备材料、进度、质量（包括专项控制）、安全、资料、竣工档案、邮件和短消息服务、现场监控系统以及Web平台服务等方面。拟以手机和对讲机做为现场的主要联络工具，固定电话为辅助通讯工具。办公生活区域安装固定电话和传真机，所有施工管理人员具备使用手机通讯的条件，同时配备足量的对讲机，保证施工现场的通讯联络和指挥调度的迅速、畅通、便捷、高效。2.3劳动力情况各标段劳动力投入情况如实列入：工种7月8月9月管理人员12人12人12测量人员12人6人2桩机操作手60人60人12桩机维修员12人12人6搬运工125人125人65安装技术工507550合计271人231人1572.4交通条件外部交通运输条件及场内交通运输条件分别说明京承铁路从承德市东部穿过，距场址直线距离约20km，北连锦承铁路，南部连接京秦铁路。本工程场址区距承德市20km，距承德县城区约34k...
