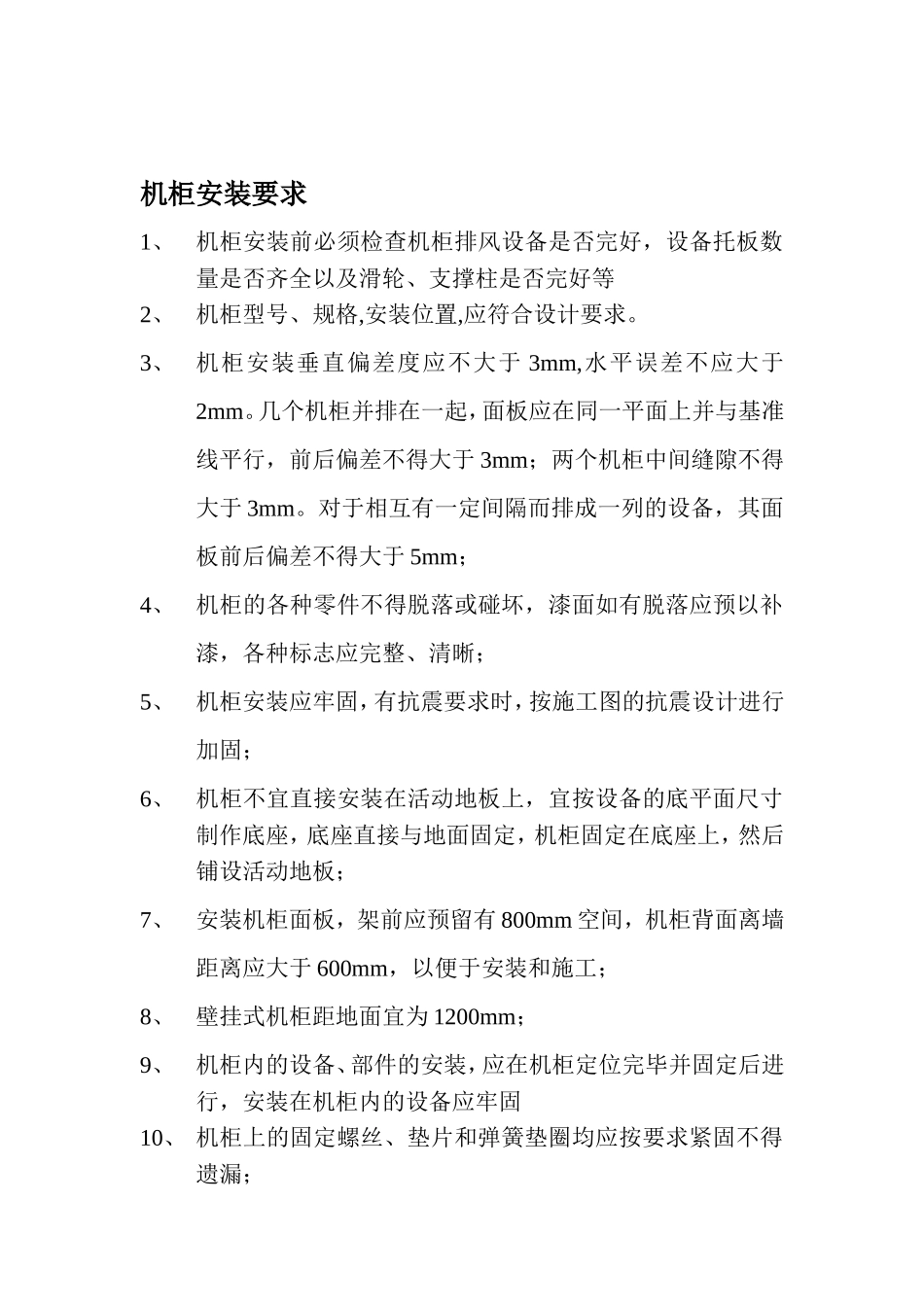

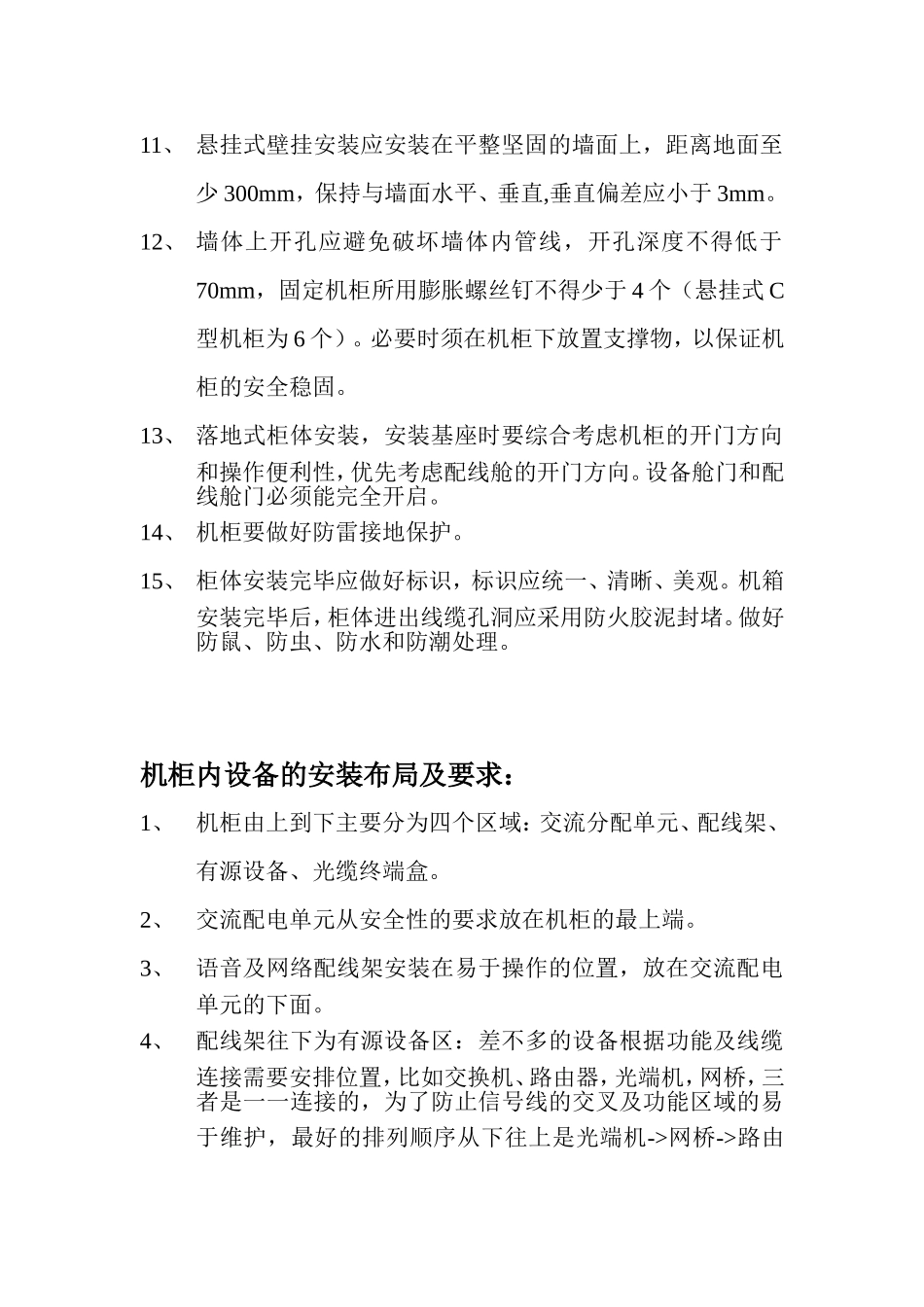

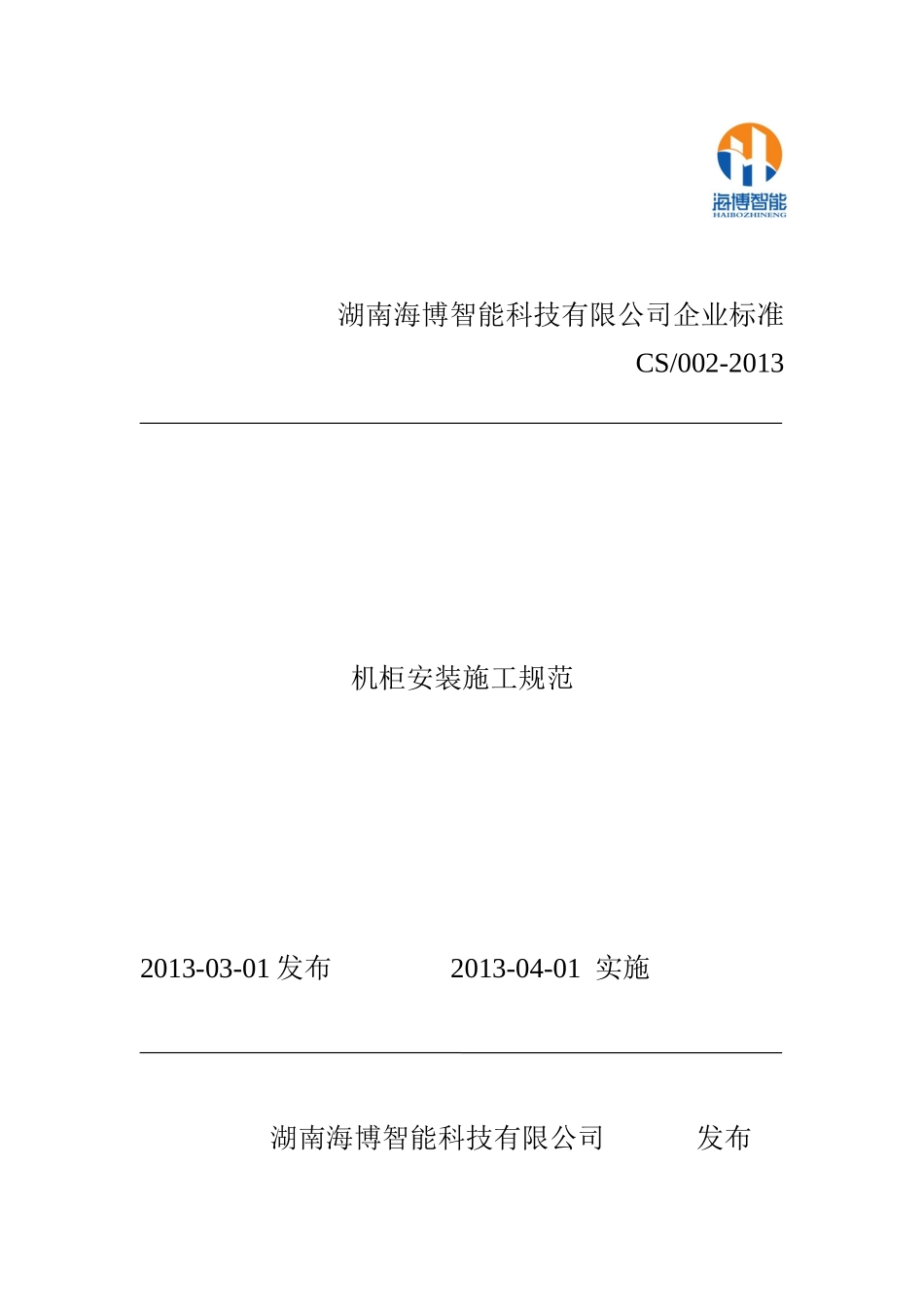

湖南海博智能科技有限公司企业标准CS/002-2013机柜安装施工规范2013-03-01发布2013-04-01实施湖南海博智能科技有限公司发布机柜安装要求1、机柜安装前必须检查机柜排风设备是否完好，设备托板数量是否齐全以及滑轮、支撑柱是否完好等2、机柜型号、规格,安装位置,应符合设计要求。3、机柜安装垂直偏差度应不大于3mm,水平误差不应大于2mm。几个机柜并排在一起，面板应在同一平面上并与基准线平行，前后偏差不得大于3mm；两个机柜中间缝隙不得大于3mm。对于相互有一定间隔而排成一列的设备，其面板前后偏差不得大于5mm；4、机柜的各种零件不得脱落或碰坏，漆面如有脱落应预以补漆，各种标志应完整、清晰；5、机柜安装应牢固，有抗震要求时，按施工图的抗震设计进行加固；6、机柜不宜直接安装在活动地板上，宜按设备的底平面尺寸制作底座，底座直接与地面固定，机柜固定在底座上，然后铺设活动地板；7、安装机柜面板，架前应预留有800mm空间，机柜背面离墙距离应大于600mm，以便于安装和施工；8、壁挂式机柜距地面宜为1200mm；9、机柜内的设备、部件的安装，应在机柜定位完毕并固定后进行，安装在机柜内的设备应牢固10、机柜上的固定螺丝、垫片和弹簧垫圈均应按要求紧固不得遗漏；11、悬挂式壁挂安装应安装在平整坚固的墙面上，距离地面至少300mm，保持与墙面水平、垂直,垂直偏差应小于3mm。12、墙体上开孔应避免破坏墙体内管线，开孔深度不得低于70mm，固定机柜所用膨胀螺丝钉不得少于4个（悬挂式C型机柜为6个）。必要时须在机柜下放置支撑物，以保证机柜的安全稳固。13、落地式柜体安装，安装基座时要综合考虑机柜的开门方向和操作便利性，优先考虑配线舱的开门方向。设备舱门和配线舱门必须能完全开启。14、机柜要做好防雷接地保护。15、柜体安装完毕应做好标识，标识应统一、清晰、美观。机箱安装完毕后，柜体进出线缆孔洞应采用防火胶泥封堵。做好防鼠、防虫、防水和防潮处理。机柜内设备的安装布局及要求：1、机柜由上到下主要分为四个区域：交流分配单元、配线架、有源设备、光缆终端盒。2、交流配电单元从安全性的要求放在机柜的最上端。3、语音及网络配线架安装在易于操作的位置，放在交流配电单元的下面。4、配线架往下为有源设备区：差不多的设备根据功能及线缆连接需要安排位置，比如交换机、路由器，光端机，网桥，三者是一一连接的，为了防止信号线的交叉及功能区域的易于维护，最好的排列顺序从下往上是光端机->网桥->路由器->交换机。大的设备安装在机柜下部，并且使用机柜托盘承重。光纤收发器由于体积小，数量多，无法在机柜里面固定安装，也放在托盘上安装。5、最底层放光缆终端盒，也放在托盘上安装。机柜内走线要求：1、缆线的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受外力的挤压和损伤。2、缆线两端应贴有标签，应标明编号，标签书写应清晰，端正和正确。标签应选用不易损坏的材料。3、在线缆预留方面，对于固定安装的机柜，在机柜内不应有预留线长，预留线应预留在可以隐蔽的地方，长度在1m-1.5m之间。对于可移动的机柜，连入机柜的全部线缆在连入机柜的入口处，应至少预留1m，同时各种线缆的预留长度相互之间的差别应不超过0.5m。4、缆线终接后，应有余量。5、光缆布放宜盘留，预留长度宜为3~5m，有特殊要求的应按设计要求预留长度。6、不同电压等级，不同电流类别的线路应分开布置，分隔敷设7、引入机柜内的缆线应从机柜的下方进入机柜，沿机柜后方两侧立杆向上引入配线架，卡入跳线架连接块内的单根线缆色标应和跳线架的色标相一致，大对数线缆按标准色谱的组合规定进行排序8、接线端子各种标志应齐全，数据配线架及交换机设备安装完成后，标贴机打标签：注明对应房间号以及端口号9、缆线在终接前，必须核对缆线标识内容是否正确10、缆线中间不允许有接头11、缆线终接处必须牢固、接触良好12、缆线终接应符合设计和施工操作规程13、对绞电缆与插接件连接应认准线号、线位色标，不得颠倒和错接14、尾纤不能用扎带，尤其不能扎的太紧，最好用专用的绑扎带
