基于AT89C51单片机简易计算器的设计VIP免费

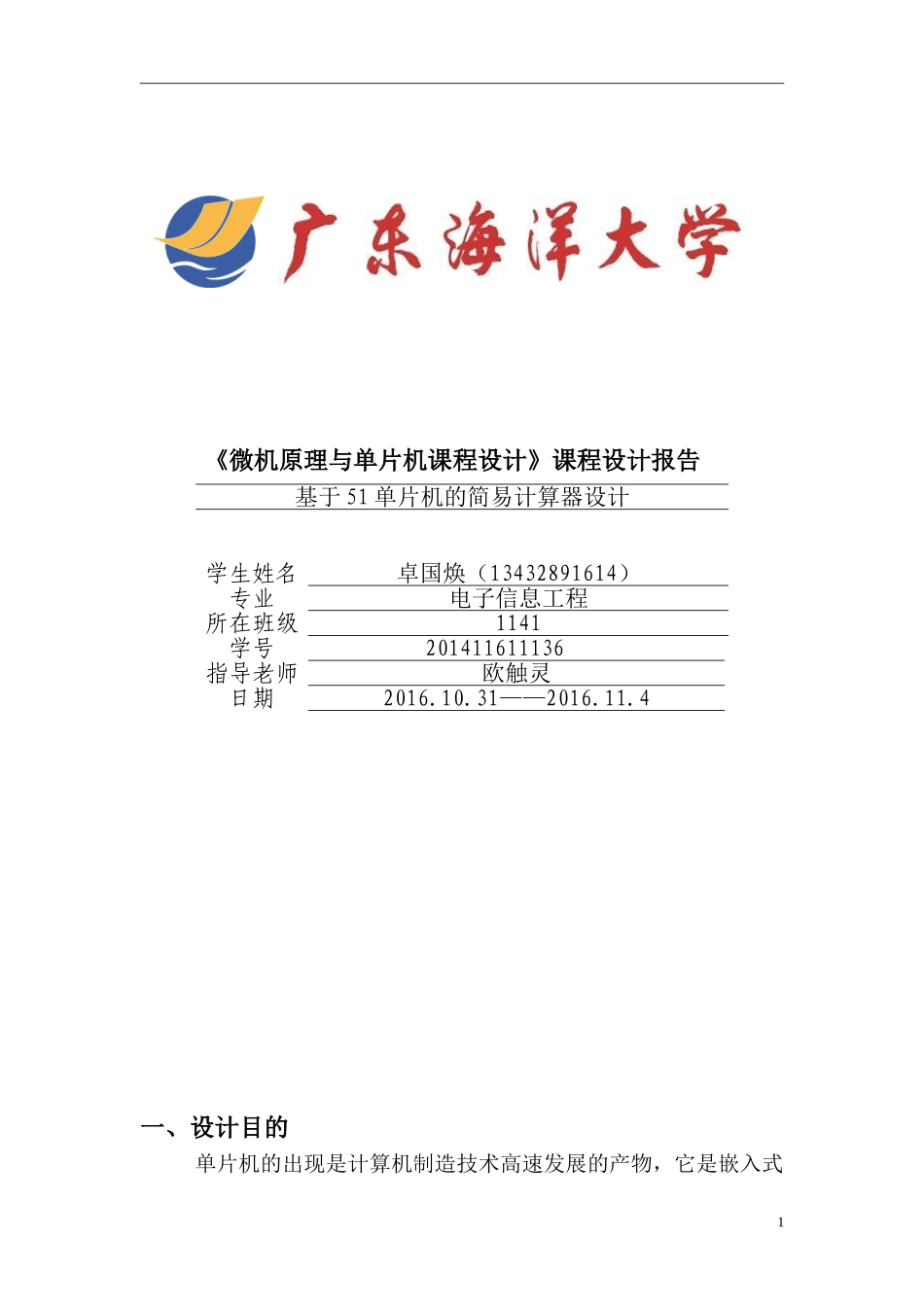

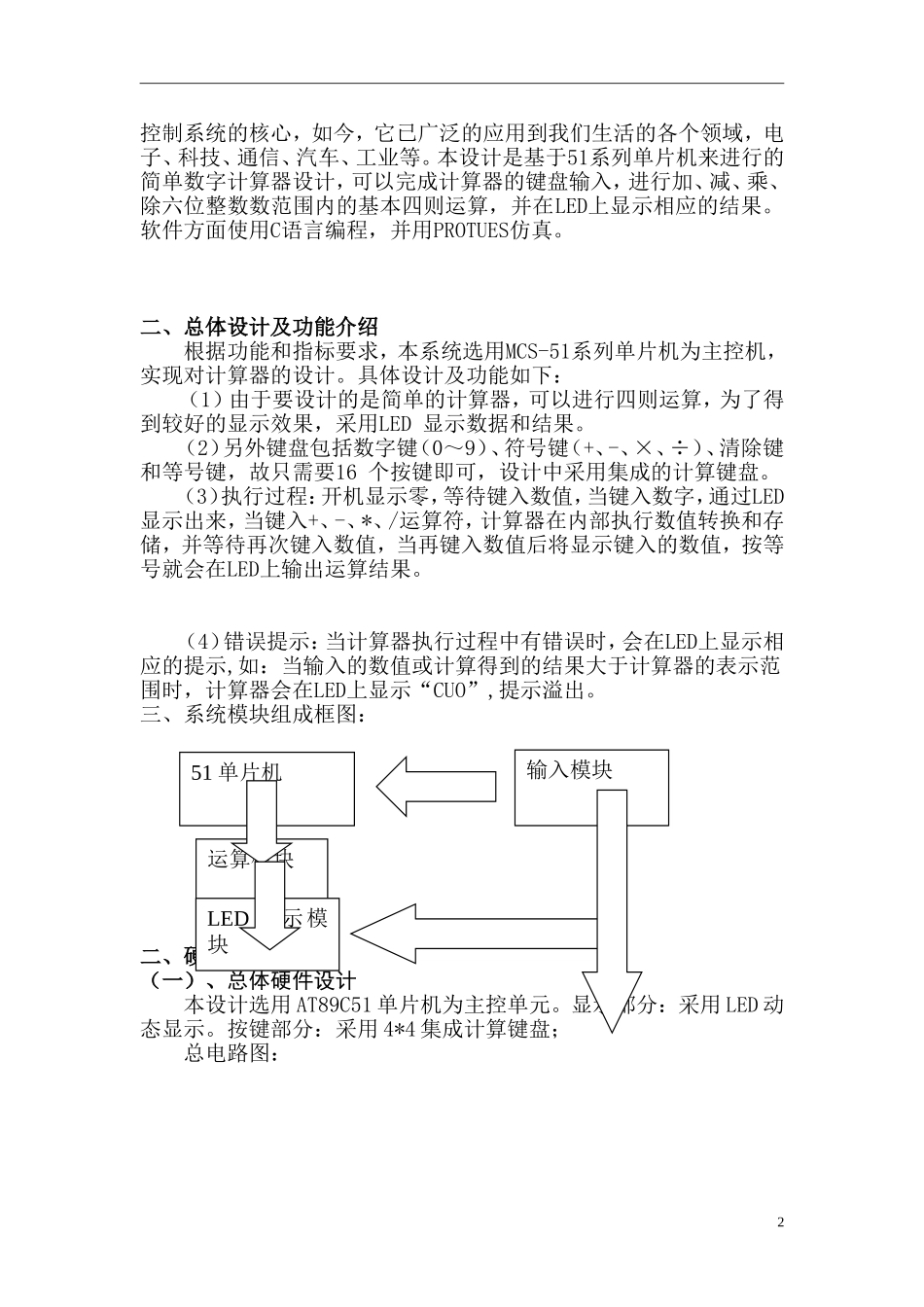

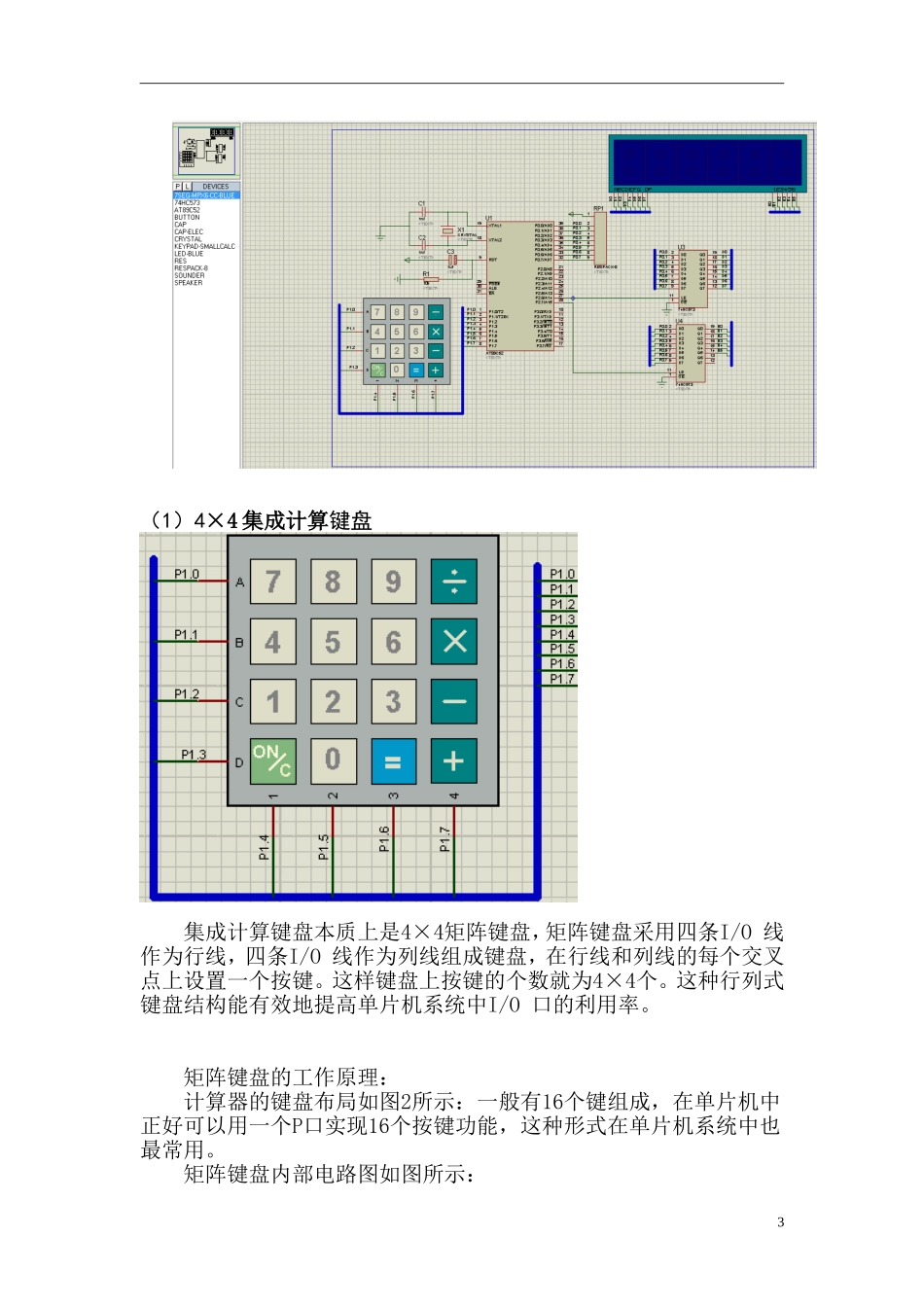

《微机原理与单片机课程设计》课程设计报告基于51单片机的简易计算器设计学生姓名卓国焕（13432891614）专业电子信息工程所在班级1141学号201411611136指导老师欧触灵日期2016.10.31——2016.11.4一、设计目的单片机的出现是计算机制造技术高速发展的产物，它是嵌入式1控制系统的核心，如今，它已广泛的应用到我们生活的各个领域，电子、科技、通信、汽车、工业等。本设计是基于51系列单片机来进行的简单数字计算器设计，可以完成计算器的键盘输入，进行加、减、乘、除六位整数数范围内的基本四则运算，并在LED上显示相应的结果。软件方面使用C语言编程，并用PROTUES仿真。二、总体设计及功能介绍根据功能和指标要求，本系统选用MCS-51系列单片机为主控机，实现对计算器的设计。具体设计及功能如下：（1）由于要设计的是简单的计算器，可以进行四则运算，为了得到较好的显示效果，采用LED显示数据和结果。（2）另外键盘包括数字键（0～9）、符号键（+、-、×、÷）、清除键和等号键，故只需要16个按键即可，设计中采用集成的计算键盘。（3）执行过程：开机显示零，等待键入数值，当键入数字，通过LED显示出来，当键入+、-、*、/运算符，计算器在内部执行数值转换和存储，并等待再次键入数值，当再键入数值后将显示键入的数值，按等号就会在LED上输出运算结果。（4）错误提示：当计算器执行过程中有错误时，会在LED上显示相应的提示,如：当输入的数值或计算得到的结果大于计算器的表示范围时，计算器会在LED上显示“CUO”,提示溢出。三、系统模块组成框图：二、硬件设计（一）、总体硬件设计本设计选用AT89C51单片机为主控单元。显示部分：采用LED动态显示。按键部分：采用4*4集成计算键盘；总电路图：251单片机输入模块运算模块LED显示模块（1）4×4集成计算键盘集成计算键盘本质上是4×4矩阵键盘，矩阵键盘采用四条I/O线作为行线，四条I/O线作为列线组成键盘，在行线和列线的每个交叉点上设置一个按键。这样键盘上按键的个数就为4×4个。这种行列式键盘结构能有效地提高单片机系统中I/O口的利用率。矩阵键盘的工作原理：计算器的键盘布局如图2所示：一般有16个键组成，在单片机中正好可以用一个P口实现16个按键功能，这种形式在单片机系统中也最常用。矩阵键盘内部电路图如图所示：3（三）、LED显示模块如图4本设计采用LED共阴数码管来显示输出数据。共阴数码管的每一位都是公共的阴极，只有输入低电平的时候才有可能被点亮，所以位选的时候被选中的位必须是低电平。本设计采用两个74HC573锁存器来驱动数码管，引脚如上图所示。74HC573-1是控制段选的，74HC573-2是控制位选的，P2.6和P2.7端口是锁存使能位，置高电平时锁存器透明（即输入和输出相同），置低电平时锁存。74HC573的八个锁存器都是透明的D型锁存器，当使能（G）为高时，Q输出将随数据（D）输入而变。当使能为低时，输出将锁存在已建立的数据电平上。输出控制不影响锁存器的内部工作，即老数据可以保持，甚至当输出被关闭时，新的数据也可以置入。这种电路可以驱动大电容或低阻抗负载，可以直接与系统总线接口并驱动总线，而不需要外接口。特别适用于缓冲寄存器，I/O通道，双向总线驱动器和工作寄存器。HC573引脚功能：引脚号符号名称及功能1OE3态输出使能输入（低电平）52-9D0-D7数据输入12-19Q0-Q73态锁存输出11LE锁存使能输入10GND接地(0V)20VCC电源电压（四）运算模块（51单片机控制）51单片机是在一块芯片中集成了CPU、RAM、ROM、定时器/计数器和多功能I/O等一台计算机所需要的基本功能部件。如果按功能划分，它由如下功能部件组成，即微处理器（CPU）、数据存储器（RAM）、程序存储器（ROM/EPROM）、并行I/O口、串行口、定时器/计数器、中断系统及特殊功能寄存器（SFR）。单片机是靠程序运行的，并且可以修改。通过不同的程序实现不同的功能，尤其是特殊的独特的一些功能，通过使用单片机编写的程序可以实现高智能，高效率，以及高可靠性！因此我们采用单片机作为计算器的主要功能部件，可以很快地实现运算功能。单片机最小系统6复位时单片机的初始化操作，只要给RST引脚加上两个机器周期以上的高电平信号，就可...
