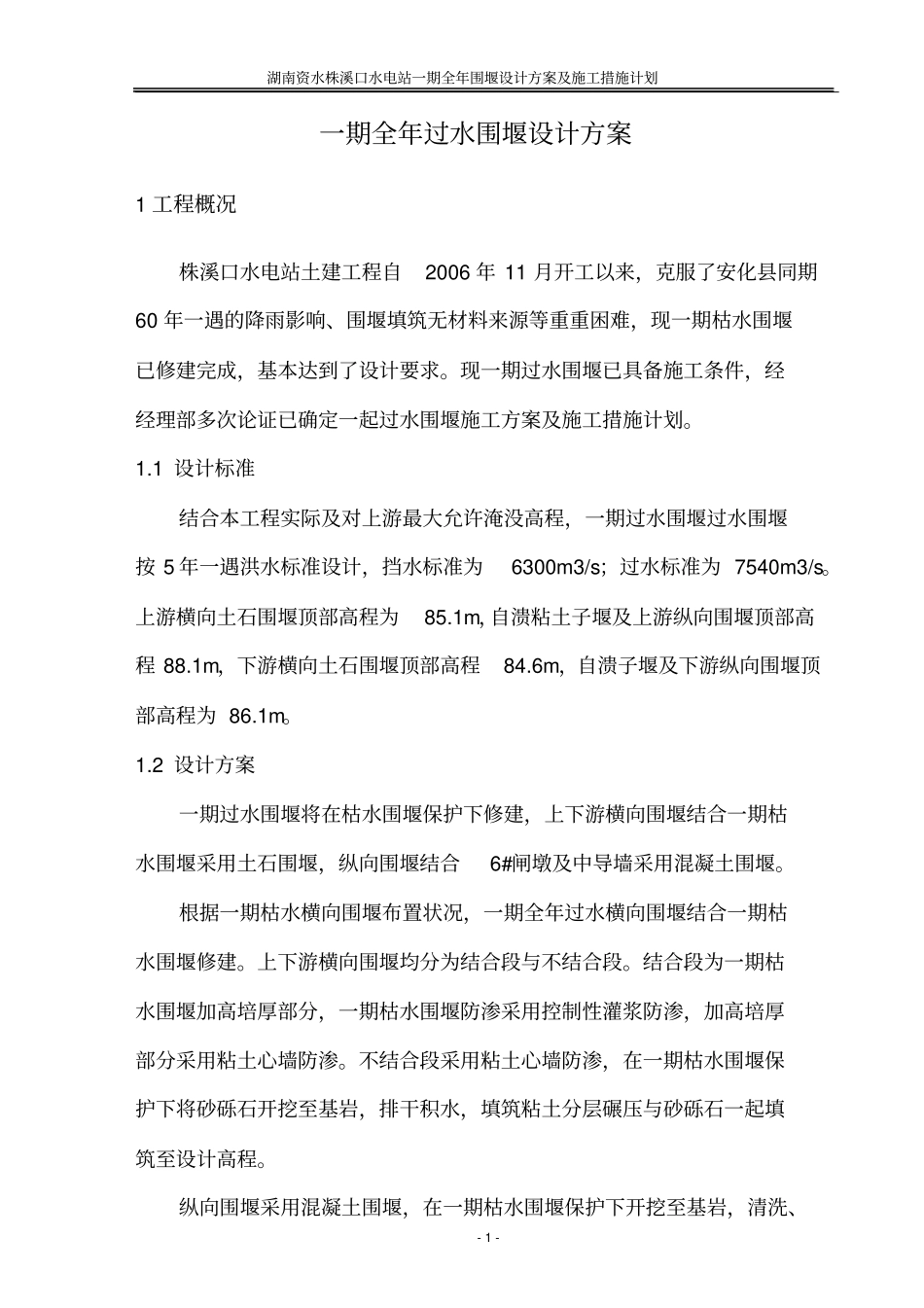

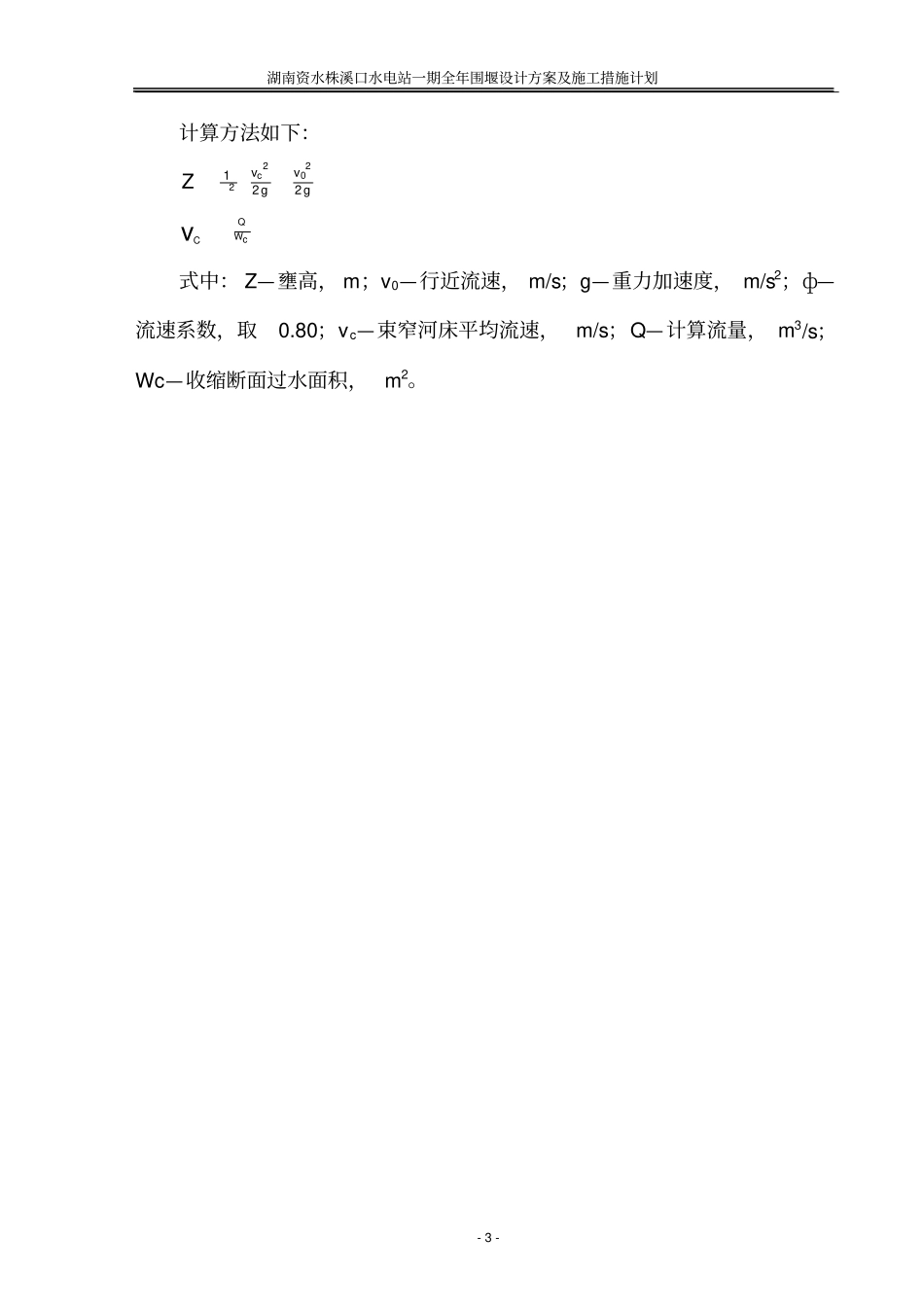

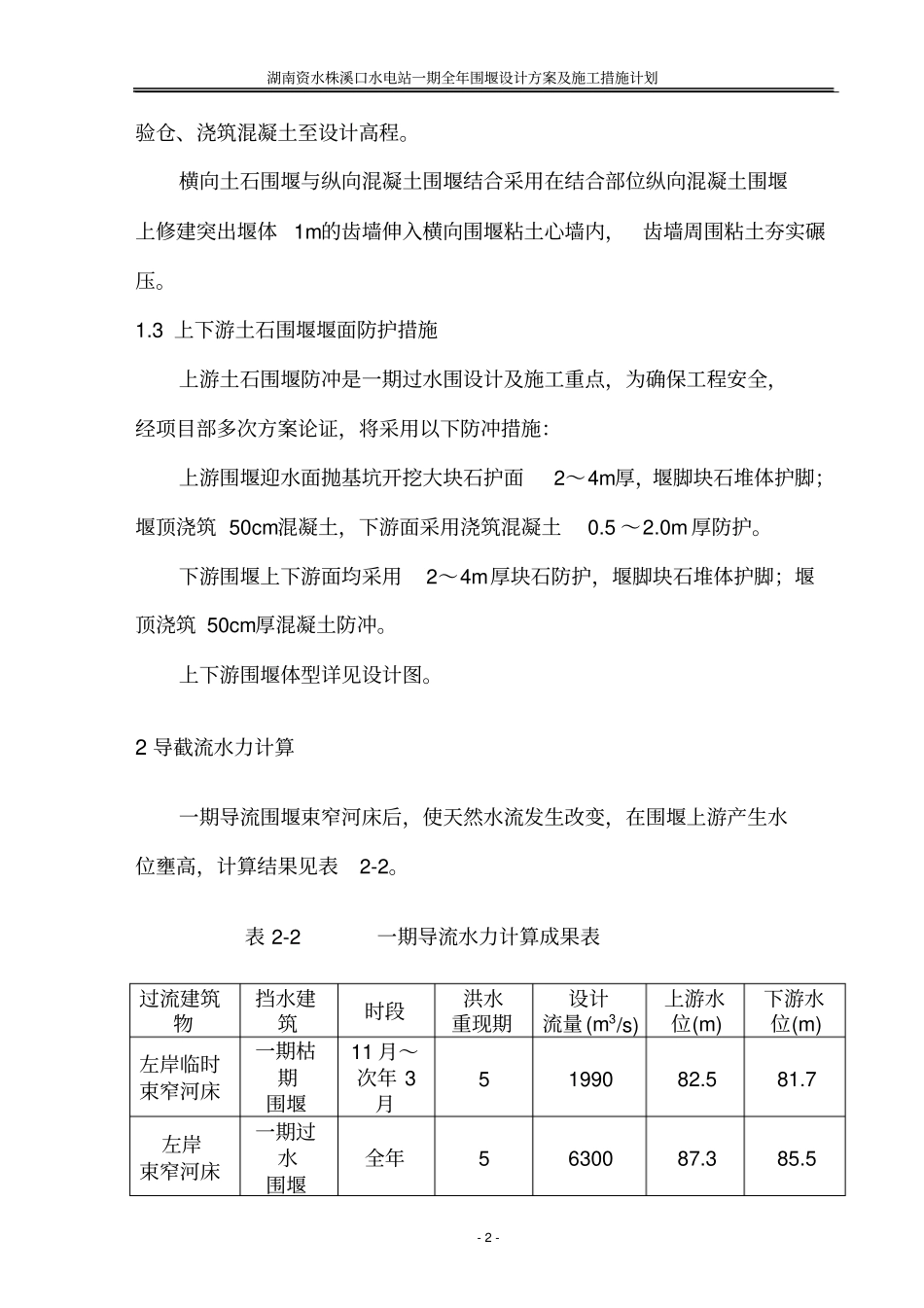

湖南资水株溪口水电站一期全年围堰设计方案及施工措施计划-1-一期全年过水围堰设计方案1工程概况株溪口水电站土建工程自2006年11月开工以来，克服了安化县同期60年一遇的降雨影响、围堰填筑无材料来源等重重困难，现一期枯水围堰已修建完成，基本达到了设计要求。现一期过水围堰已具备施工条件，经经理部多次论证已确定一起过水围堰施工方案及施工措施计划。1.1设计标准结合本工程实际及对上游最大允许淹没高程，一期过水围堰过水围堰按5年一遇洪水标准设计，挡水标准为6300m3/s；过水标准为7540m3/s。上游横向土石围堰顶部高程为85.1m，自溃粘土子堰及上游纵向围堰顶部高程88.1m，下游横向土石围堰顶部高程84.6m，自溃子堰及下游纵向围堰顶部高程为86.1m。1.2设计方案一期过水围堰将在枯水围堰保护下修建，上下游横向围堰结合一期枯水围堰采用土石围堰，纵向围堰结合6#闸墩及中导墙采用混凝土围堰。根据一期枯水横向围堰布置状况，一期全年过水横向围堰结合一期枯水围堰修建。上下游横向围堰均分为结合段与不结合段。结合段为一期枯水围堰加高培厚部分，一期枯水围堰防渗采用控制性灌浆防渗，加高培厚部分采用粘土心墙防渗。不结合段采用粘土心墙防渗，在一期枯水围堰保护下将砂砾石开挖至基岩，排干积水，填筑粘土分层碾压与砂砾石一起填筑至设计高程。纵向围堰采用混凝土围堰，在一期枯水围堰保护下开挖至基岩，清洗、湖南资水株溪口水电站一期全年围堰设计方案及施工措施计划-2-验仓、浇筑混凝土至设计高程。横向土石围堰与纵向混凝土围堰结合采用在结合部位纵向混凝土围堰上修建突出堰体1m的齿墙伸入横向围堰粘土心墙内，齿墙周围粘土夯实碾压。1.3上下游土石围堰堰面防护措施上游土石围堰防冲是一期过水围设计及施工重点，为确保工程安全，经项目部多次方案论证，将采用以下防冲措施：上游围堰迎水面抛基坑开挖大块石护面2～4m厚，堰脚块石堆体护脚；堰顶浇筑50cm混凝土，下游面采用浇筑混凝土0.5～2.0m厚防护。下游围堰上下游面均采用2～4m厚块石防护，堰脚块石堆体护脚；堰顶浇筑50cm厚混凝土防冲。上下游围堰体型详见设计图。2导截流水力计算一期导流围堰束窄河床后，使天然水流发生改变，在围堰上游产生水位壅高，计算结果见表2-2。表2-2一期导流水力计算成果表过流建筑物挡水建筑时段洪水重现期设计流量(m3/s)上游水位(m)下游水位(m)左岸临时束窄河床一期枯期围堰11月～次年3月5199082.581.7左岸束窄河床一期过水围堰全年5630087.385.5湖南资水株溪口水电站一期全年围堰设计方案及施工措施计划-3-计算方法如下：gvgvcZ2212022cWQCv式中：Z—壅高，m；v0—行近流速，m/s；g—重力加速度，m/s2；ф—流速系数，取0.80；vc—束窄河床平均流速，m/s；Q—计算流量，m3/s；Wc—收缩断面过水面积，m2。湖南资水株溪口水电站一期全年围堰设计方案及施工措施计划-4-一期全年过水围堰施工措施计划1.概述一期过水围堰是在一期枯水围堰完建后的。分为上下游结合段、上下游不结合段和纵向砼段。一期过水上游围堰与枯期围堰结合段轴线长96.6m，不结合段轴线长109m，母堰堰顶高程85.1m，堰顶宽度15.5m，迎水面坡比1：1.8，抛置0.4m厚竹笼（钢筋笼）护坡和底部1m厚4m宽块石护脚，在纵堰位置护脚采用特大块石加长10m，背水坡比1：1.8；堰面铺设20cm厚混凝土护面；堰顶设3m高粘土子堰，子堰顶宽2.5m，迎水面设0.5m厚粘土麻袋，坡比1：0.5，背水面填筑粘土，坡比1：1.5，之间加填0.5m厚砂砾反滤料。下游围堰与枯期围堰结合段轴线长88.4m，不结合段轴线长130.5m，母堰堰顶高程84.6m，堰顶宽度12.7m，迎水面坡比1：1.8，抛置0.4m厚竹笼（钢筋笼）护坡和底部1m厚4m宽块石护脚，在纵堰位置护脚采用特大块石加长10m，背水坡比1：2，堰面铺设50cm厚混凝土护面，堰顶设1.5m高粘土子堰，子堰顶宽2.5m，迎水面设0.5m厚粘土麻袋，坡比1：0.5，背水面填筑粘土，坡比1：1.5，之间加填0.5m厚沙砾反滤料。断面设计见附图。纵向围堰为一、二期共用的混凝土围堰，双面挡水，围堰轴线长257.6m，其中混凝土围堰207m，永久导墙长60.7m，顶宽4m；混凝土围堰顶部2.0m高度为矩形，以下为梯形断面，斜边坡比1：0.35...
