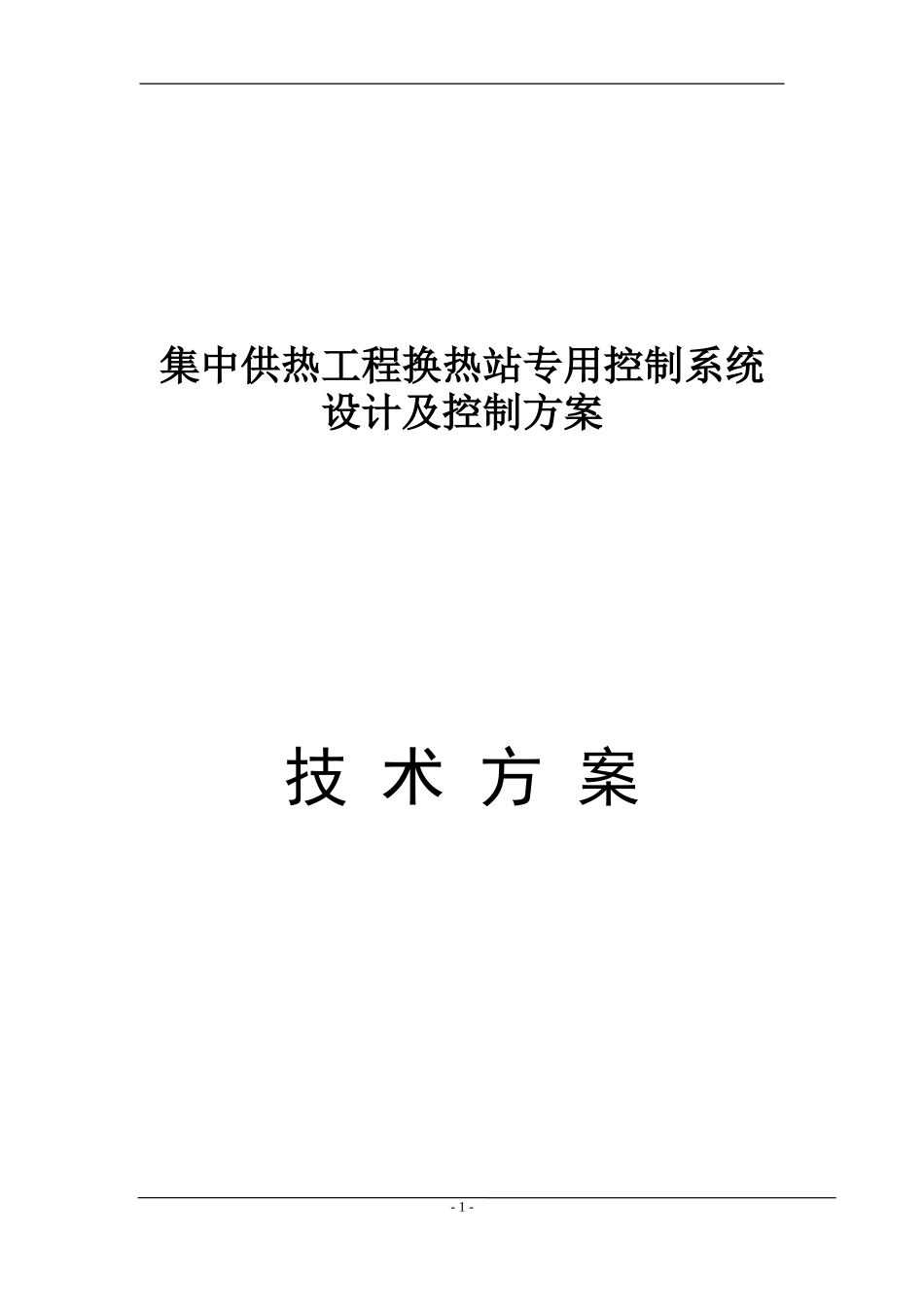

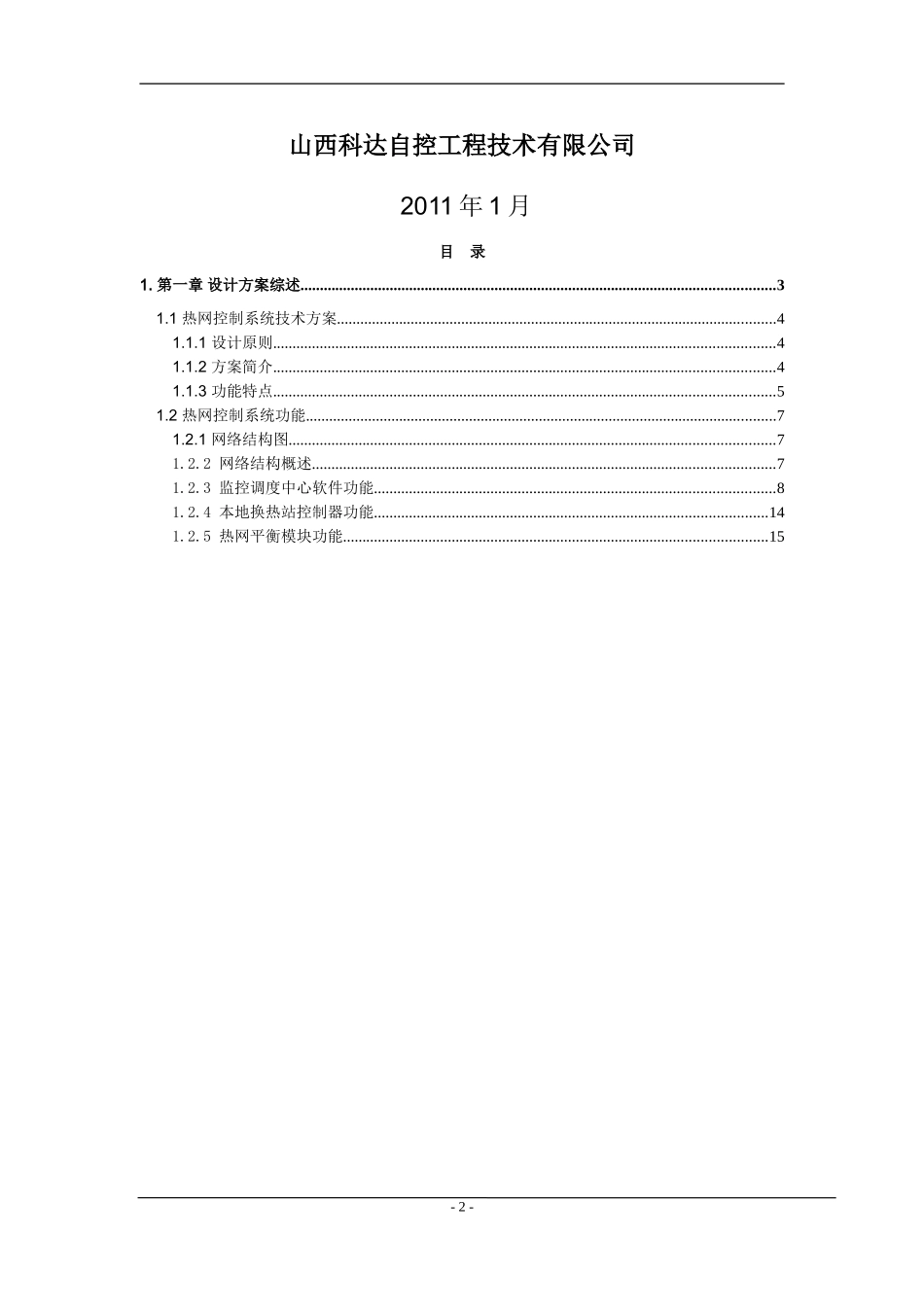

集中供热工程换热站专用控制系统设计及控制方案技术方案-1-山西科达自控工程技术有限公司2011年1月目录1.第一章设计方案综述..........................................................................................................................31.1热网控制系统技术方案.................................................................................................................41.1.1设计原则.................................................................................................................................41.1.2方案简介.................................................................................................................................41.1.3功能特点.................................................................................................................................51.2热网控制系统功能.........................................................................................................................71.2.1网络结构图.............................................................................................................................71.2.2网络结构概述.......................................................................................................................71.2.3监控调度中心软件功能.......................................................................................................81.2.4本地换热站控制器功能.....................................................................................................141.2.5热网平衡模块功能.............................................................................................................15-2-1.第一章设计方案综述本系统是集公司多年来供热工程应用经验，专门针对北方集中供热工程项目提供的换热站专用控制系统。该系统采用浙江中控自动化仪表有限公司自主研发的U6-200一体化PLC，监控中心上位机软件采用InscanHRC热网实时监控专用软件，配置热网管理软件包、热网平衡模块、Web发布软件包及GSM短消息报警模块，实现对各个小区换热站热网运行参数的采集存储，外界环境温度的补偿，热网温度流量、动力设备的启停及调节、安全报警以及自动分析、热网系统故障诊断、能源计量分析等功能，并配合现场网络视频监控系统，以达到整个热网系统的供热平衡、安全、经济运行，最终实现无人值守型换热站。换热站专用控制系统图示在自动化设计上，设置监控中心控制室（调度中心）一个，内含2台调度计算机同时通过通讯的方式对换热站进行监控，2台调度中心计算机为1主1备冗余。主监控操作站完成控制室内人机交互功能，在计算机上显示各站换热网的工艺管道、参数、控制流程图，包含各类热力参数、阀门等各类执行机构状态的显示和自/手动操作。监控操作站除完成基本的各换热站运行数据采集、远程调度控制、数据记录报表生成等之外，还具备热网平衡调节、提供热网负荷需求趋势预测、预测负荷与实际负荷对比、互联网web远程浏览、手机wap浏览、手机短信报警等热网管理功能。换热站采用就地与主控室远程控制协作方式。各站放置独立U6-200一体化PLC一套，该终端设备配有彩色触摸屏，方便巡检人员进行就地观测，实现小区热网运行参数的采集与-3-监控，如压力、温度、流量、电流等，并集中将运行参数发送至远方控制中心；U6-200一体化PLC可就地存储至少一个采暖期的运行参数，实现根据室外温度值自动控制二次供回水温度，并可同时控制循环变频及补水变频，进行量值的调节；在启用换热平衡模块后，各站控制器接收主控室发送的平衡参数，结合各站过程参数调节二次供回水温度；控制器也可接收主控室下发的各项命令，完成远程控制热网温度、流量、动力设备的启停等。同时结合网络视频监控系统，通过变焦功能，手动调节远近焦距，最终实现换热站无人值守。1.1热网控...
