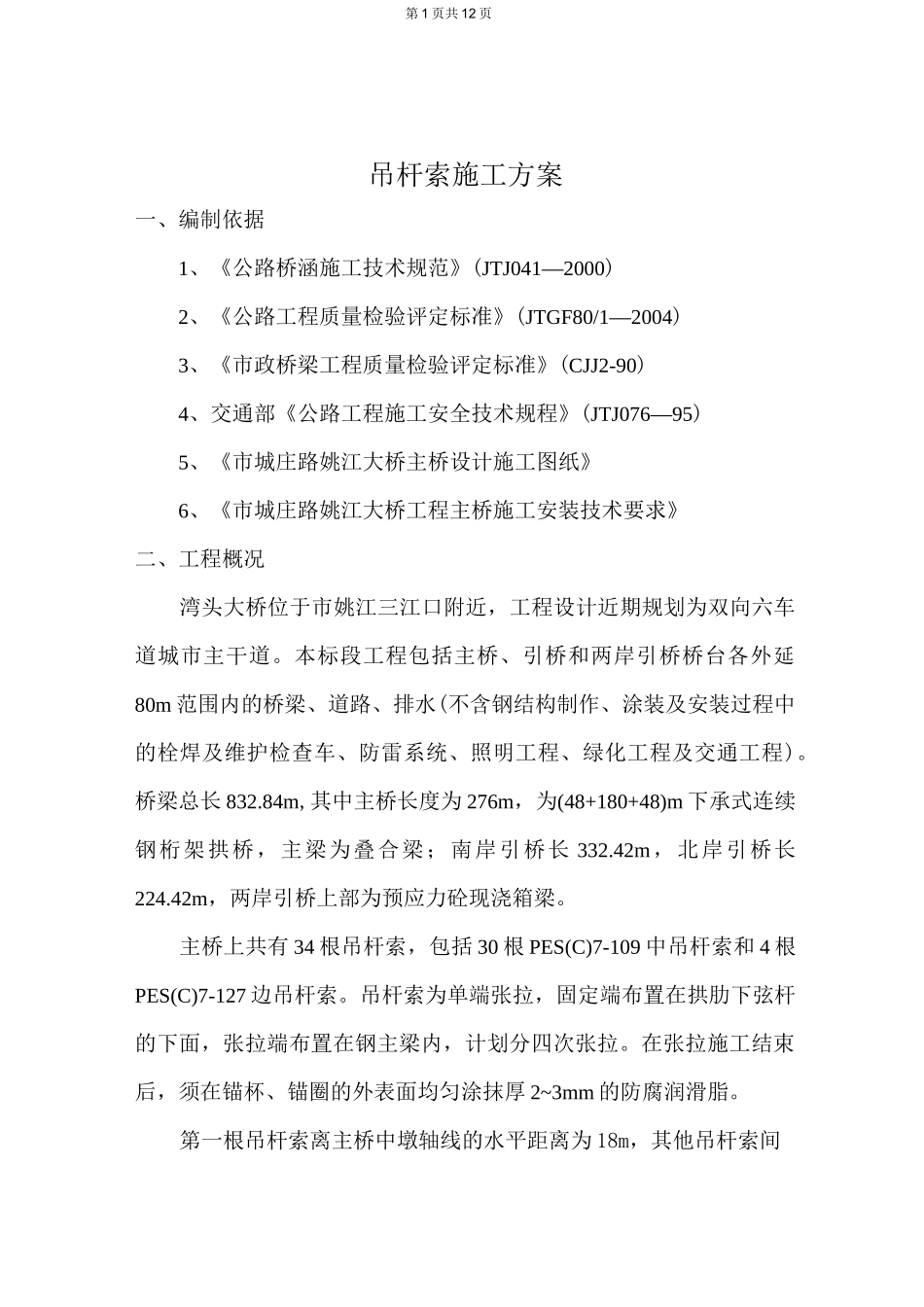

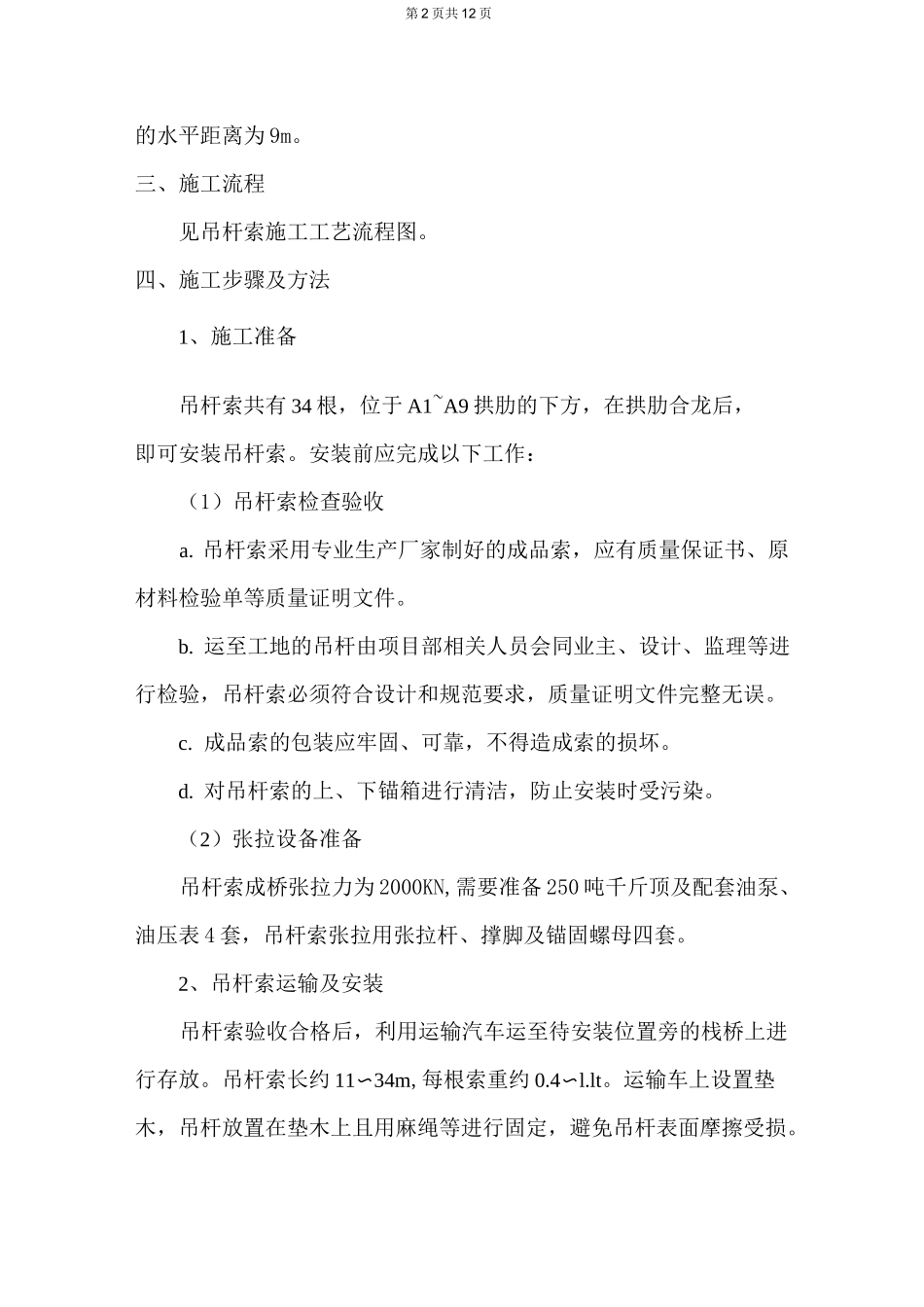

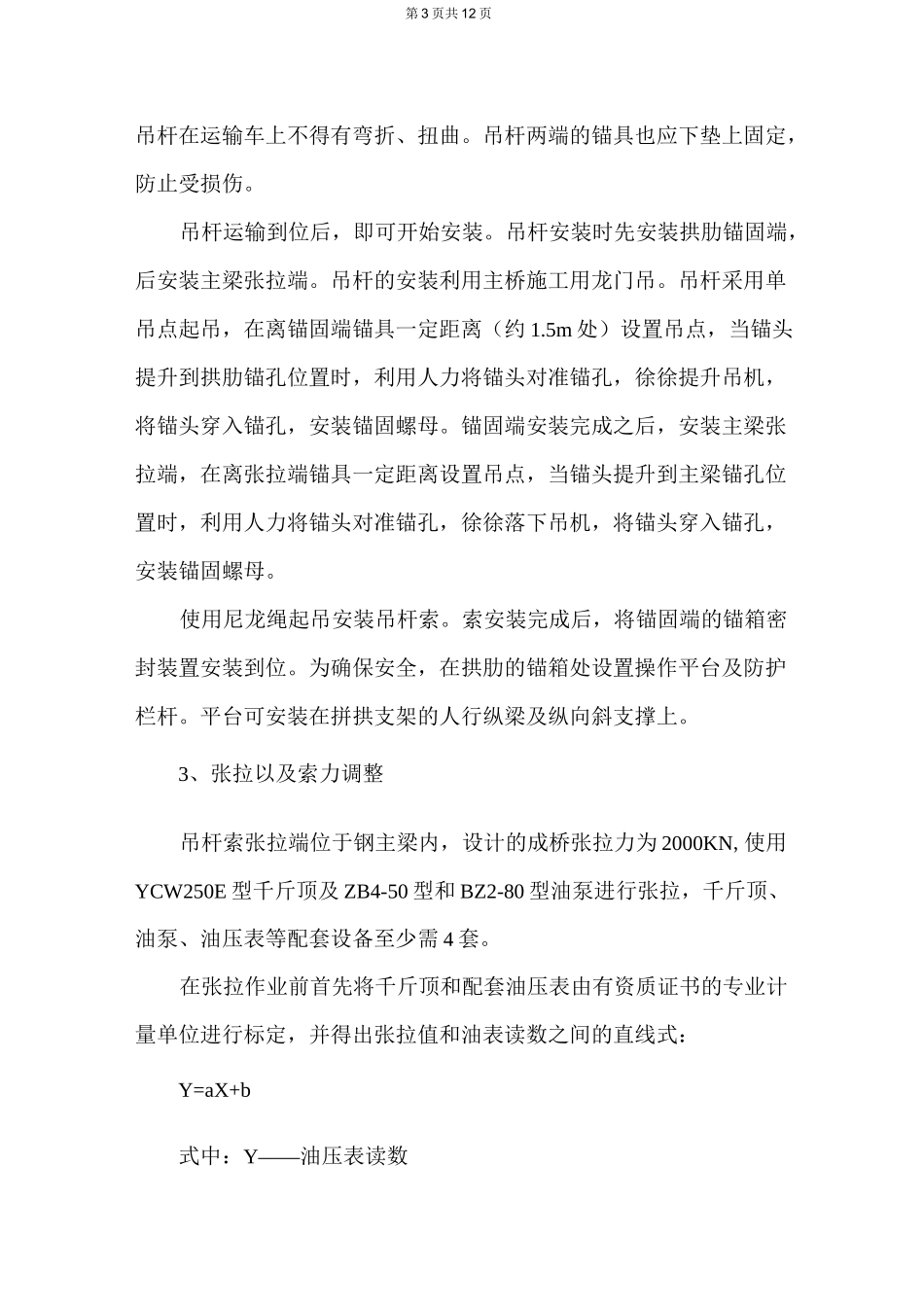

第1页共12页吊杆索施工方案一、编制依据1、《公路桥涵施工技术规范》(JTJ041—2000)2、《公路工程质量检验评定标准》(JTGF80/1—2004)3、《市政桥梁工程质量检验评定标准》(CJJ2-90)4、交通部《公路工程施工安全技术规程》(JTJ076—95)5、《市城庄路姚江大桥主桥设计施工图纸》6、《市城庄路姚江大桥工程主桥施工安装技术要求》二、工程概况湾头大桥位于市姚江三江口附近，工程设计近期规划为双向六车道城市主干道。本标段工程包括主桥、引桥和两岸引桥桥台各外延80m范围内的桥梁、道路、排水(不含钢结构制作、涂装及安装过程中的栓焊及维护检查车、防雷系统、照明工程、绿化工程及交通工程)。桥梁总长832.84m,其中主桥长度为276m，为(48+180+48)m下承式连续钢桁架拱桥，主梁为叠合梁；南岸引桥长332.42m，北岸引桥长224.42m，两岸引桥上部为预应力砼现浇箱梁。主桥上共有34根吊杆索，包括30根PES(C)7-109中吊杆索和4根PES(C)7-127边吊杆索。吊杆索为单端张拉，固定端布置在拱肋下弦杆的下面，张拉端布置在钢主梁内，计划分四次张拉。在张拉施工结束后，须在锚杯、锚圈的外表面均匀涂抹厚2~3mm的防腐润滑脂。第一根吊杆索离主桥中墩轴线的水平距离为18m，其他吊杆索间第2页共12页的水平距离为9m。三、施工流程见吊杆索施工工艺流程图。四、施工步骤及方法1、施工准备吊杆索共有34根，位于A1~A9拱肋的下方，在拱肋合龙后，即可安装吊杆索。安装前应完成以下工作：（1）吊杆索检查验收a.吊杆索采用专业生产厂家制好的成品索，应有质量保证书、原材料检验单等质量证明文件。b.运至工地的吊杆由项目部相关人员会同业主、设计、监理等进行检验，吊杆索必须符合设计和规范要求，质量证明文件完整无误。c.成品索的包装应牢固、可靠，不得造成索的损坏。d.对吊杆索的上、下锚箱进行清洁，防止安装时受污染。（2）张拉设备准备吊杆索成桥张拉力为2000KN,需要准备250吨千斤顶及配套油泵、油压表4套，吊杆索张拉用张拉杆、撑脚及锚固螺母四套。2、吊杆索运输及安装吊杆索验收合格后，利用运输汽车运至待安装位置旁的栈桥上进行存放。吊杆索长约11〜34m,每根索重约0.4〜l.lt。运输车上设置垫木，吊杆放置在垫木上且用麻绳等进行固定，避免吊杆表面摩擦受损。第3页共12页吊杆在运输车上不得有弯折、扭曲。吊杆两端的锚具也应下垫上固定，防止受损伤。吊杆运输到位后，即可开始安装。吊杆安装时先安装拱肋锚固端，后安装主梁张拉端。吊杆的安装利用主桥施工用龙门吊。吊杆采用单吊点起吊，在离锚固端锚具一定距离（约1.5m处）设置吊点，当锚头提升到拱肋锚孔位置时，利用人力将锚头对准锚孔，徐徐提升吊机，将锚头穿入锚孔，安装锚固螺母。锚固端安装完成之后，安装主梁张拉端，在离张拉端锚具一定距离设置吊点，当锚头提升到主梁锚孔位置时，利用人力将锚头对准锚孔，徐徐落下吊机，将锚头穿入锚孔，安装锚固螺母。使用尼龙绳起吊安装吊杆索。索安装完成后，将锚固端的锚箱密封装置安装到位。为确保安全，在拱肋的锚箱处设置操作平台及防护栏杆。平台可安装在拼拱支架的人行纵梁及纵向斜支撑上。3、张拉以及索力调整吊杆索张拉端位于钢主梁内，设计的成桥张拉力为2000KN,使用YCW250E型千斤顶及ZB4-50型和BZ2-80型油泵进行张拉，千斤顶、油泵、油压表等配套设备至少需4套。在张拉作业前首先将千斤顶和配套油压表由有资质证书的专业计量单位进行标定，并得出张拉值和油表读数之间的直线式：Y=aX+b式中：Y——油压表读数第4页共12页X张拉力a,b――由统计计算得出的常数根据回归方程式，计算并列出每级张拉值和相应的油表读数。吊杆张拉用千斤顶、油泵等通过钢主梁顶板的检查人孔进入钢梁内。开始张拉前，首先将张拉工具、设备一一就位。可以先将千斤顶撑架用手拉葫芦固定在吊杆拉索锚固面上，然后将千斤顶用螺栓连接固定在撑架上，将张拉杆穿过千斤顶和撑架，旋接在吊杆拉索锚头上，再将张拉杆上的后螺母从张拉杆后端旋进。将千斤顶与油泵用油管接好，开动油泵，使千斤顶活塞空升少许，如果调索要求降低索力，可根据情况多升一定量，接着将后螺母旋至与活塞接触紧密。如果索力检测采用测量张拉杆拉...
