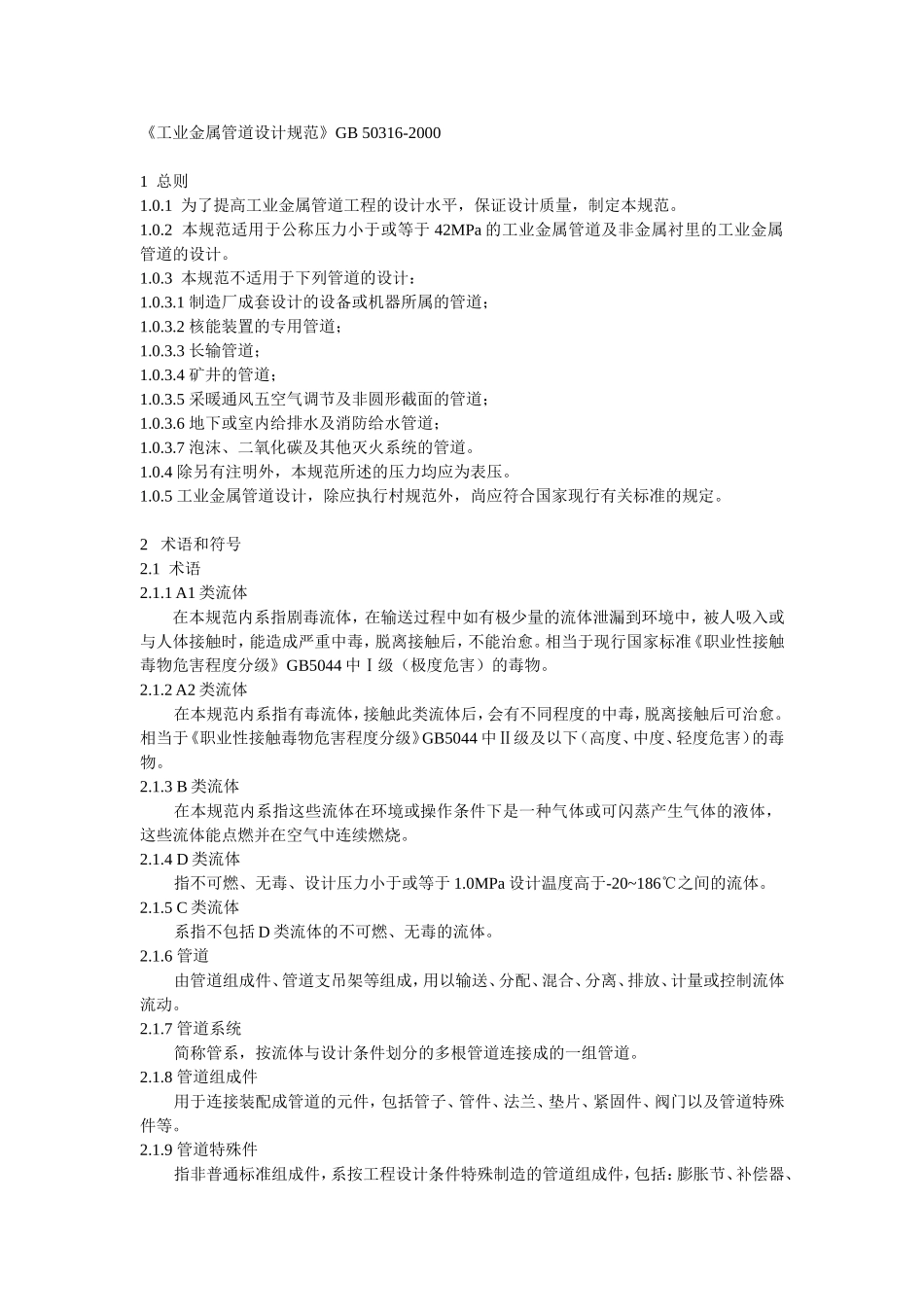

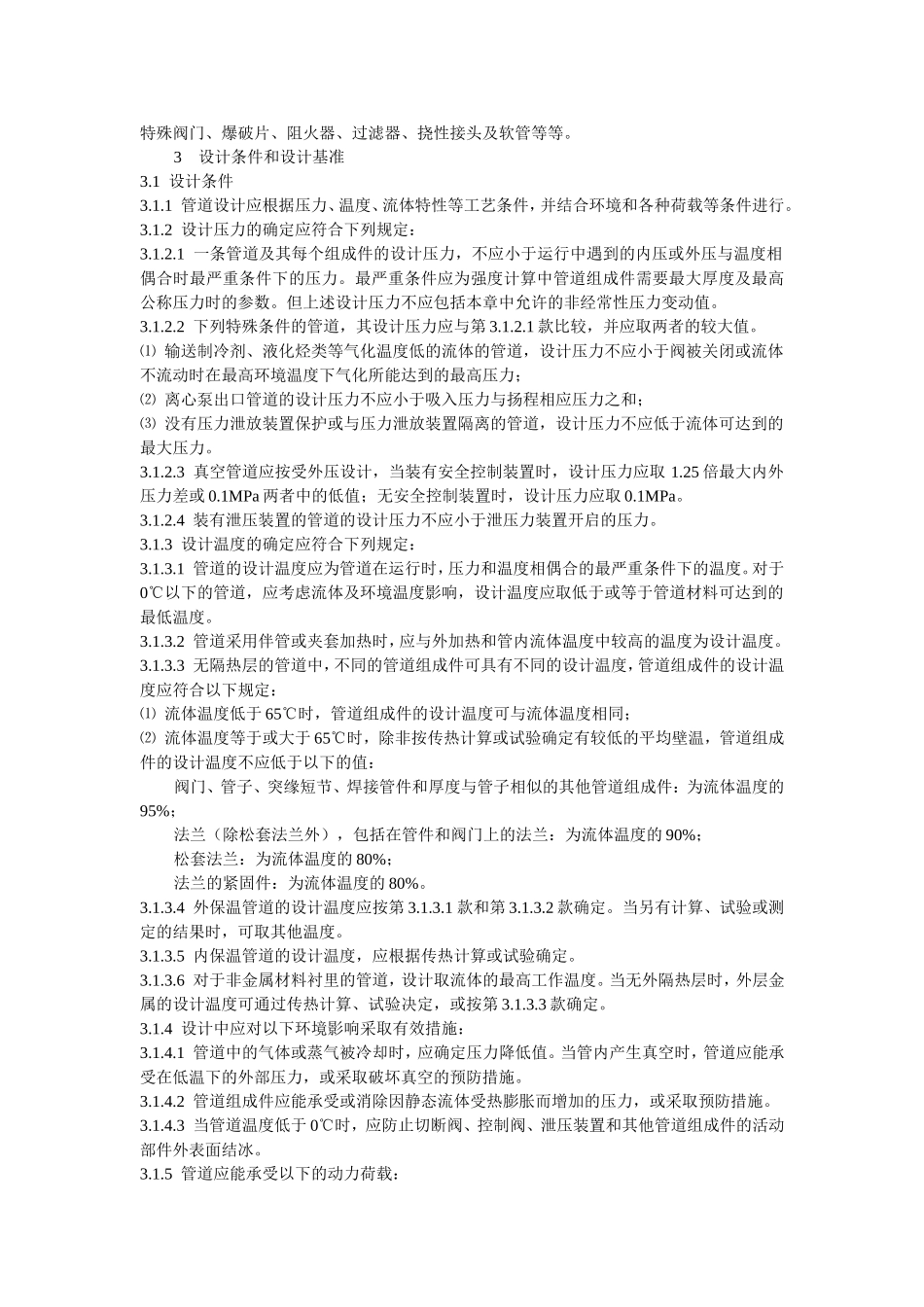

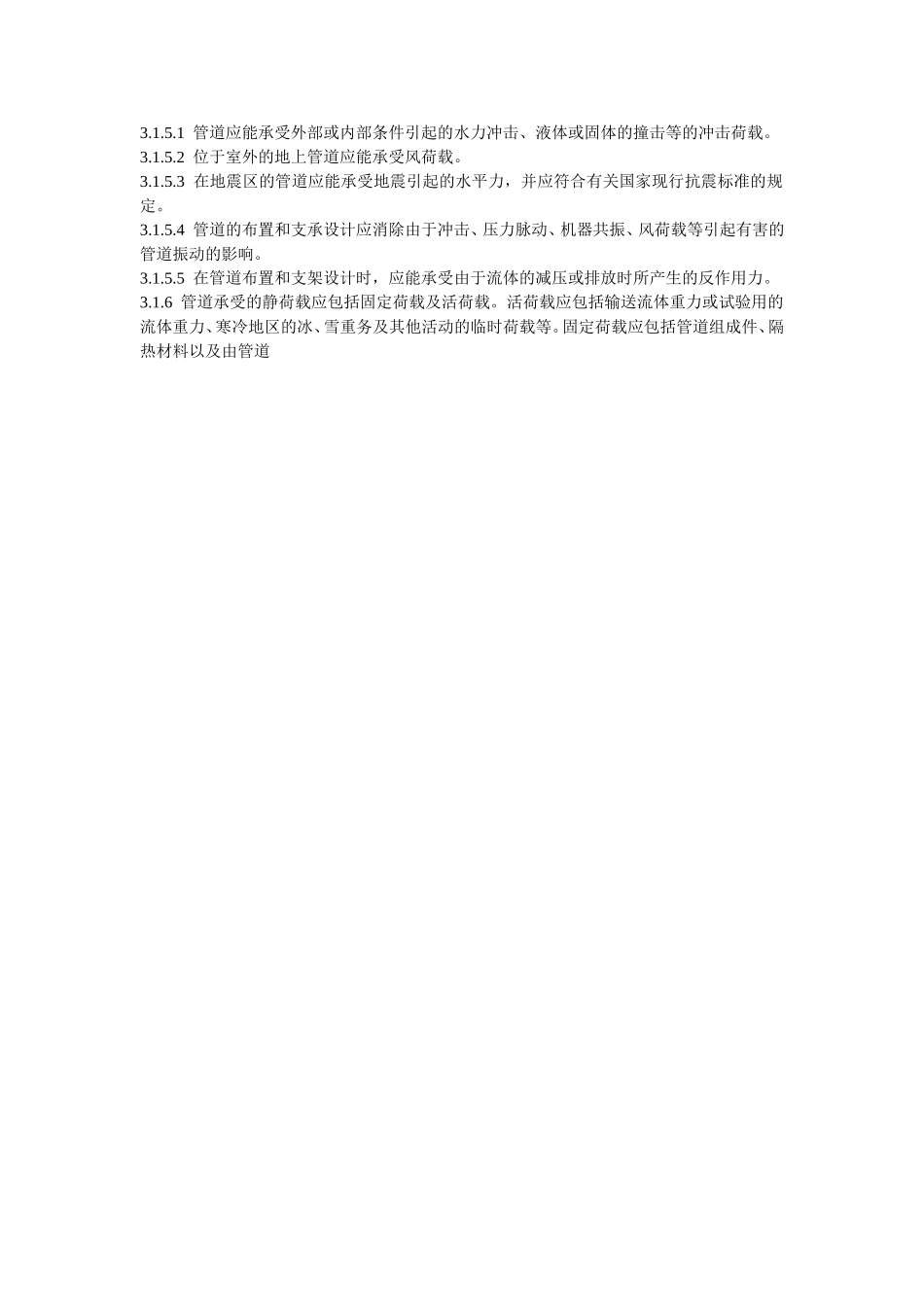

《工业金属管道设计规范》GB50316-20001总则1.0.1为了提高工业金属管道工程的设计水平，保证设计质量，制定本规范。1.0.2本规范适用于公称压力小于或等于42MPa的工业金属管道及非金属衬里的工业金属管道的设计。1.0.3本规范不适用于下列管道的设计：1.0.3.1制造厂成套设计的设备或机器所属的管道；1.0.3.2核能装置的专用管道；1.0.3.3长输管道；1.0.3.4矿井的管道；1.0.3.5采暖通风五空气调节及非圆形截面的管道；1.0.3.6地下或室内给排水及消防给水管道；1.0.3.7泡沫、二氧化碳及其他灭火系统的管道。1.0.4除另有注明外，本规范所述的压力均应为表压。1.0.5工业金属管道设计，除应执行村规范外，尚应符合国家现行有关标准的规定。2术语和符号2.1术语2.1.1A1类流体在本规范内系指剧毒流体，在输送过程中如有极少量的流体泄漏到环境中，被人吸入或与人体接触时，能造成严重中毒，脱离接触后，不能治愈。相当于现行国家标准《职业性接触毒物危害程度分级》GB5044中Ⅰ级（极度危害）的毒物。2.1.2A2类流体在本规范内系指有毒流体，接触此类流体后，会有不同程度的中毒，脱离接触后可治愈。相当于《职业性接触毒物危害程度分级》GB5044中Ⅱ级及以下（高度、中度、轻度危害）的毒物。2.1.3B类流体在本规范内系指这些流体在环境或操作条件下是一种气体或可闪蒸产生气体的液体，这些流体能点燃并在空气中连续燃烧。2.1.4D类流体指不可燃、无毒、设计压力小于或等于1.0MPa设计温度高于-20~186℃之间的流体。2.1.5C类流体系指不包括D类流体的不可燃、无毒的流体。2.1.6管道由管道组成件、管道支吊架等组成，用以输送、分配、混合、分离、排放、计量或控制流体流动。2.1.7管道系统简称管系，按流体与设计条件划分的多根管道连接成的一组管道。2.1.8管道组成件用于连接装配成管道的元件，包括管子、管件、法兰、垫片、紧固件、阀门以及管道特殊件等。2.1.9管道特殊件指非普通标准组成件，系按工程设计条件特殊制造的管道组成件，包括：膨胀节、补偿器、特殊阀门、爆破片、阻火器、过滤器、挠性接头及软管等等。3设计条件和设计基准3.1设计条件3.1.1管道设计应根据压力、温度、流体特性等工艺条件，并结合环境和各种荷载等条件进行。3.1.2设计压力的确定应符合下列规定：3.1.2.1一条管道及其每个组成件的设计压力，不应小于运行中遇到的内压或外压与温度相偶合时最严重条件下的压力。最严重条件应为强度计算中管道组成件需要最大厚度及最高公称压力时的参数。但上述设计压力不应包括本章中允许的非经常性压力变动值。3.1.2.2下列特殊条件的管道，其设计压力应与第3.1.2.1款比较，并应取两者的较大值。⑴输送制冷剂、液化烃类等气化温度低的流体的管道，设计压力不应小于阀被关闭或流体不流动时在最高环境温度下气化所能达到的最高压力；⑵离心泵出口管道的设计压力不应小于吸入压力与扬程相应压力之和；⑶没有压力泄放装置保护或与压力泄放装置隔离的管道，设计压力不应低于流体可达到的最大压力。3.1.2.3真空管道应按受外压设计，当装有安全控制装置时，设计压力应取1.25倍最大内外压力差或0.1MPa两者中的低值；无安全控制装置时，设计压力应取0.1MPa。3.1.2.4装有泄压装置的管道的设计压力不应小于泄压力装置开启的压力。3.1.3设计温度的确定应符合下列规定：3.1.3.1管道的设计温度应为管道在运行时，压力和温度相偶合的最严重条件下的温度。对于0℃以下的管道，应考虑流体及环境温度影响，设计温度应取低于或等于管道材料可达到的最低温度。3.1.3.2管道采用伴管或夹套加热时，应与外加热和管内流体温度中较高的温度为设计温度。3.1.3.3无隔热层的管道中，不同的管道组成件可具有不同的设计温度，管道组成件的设计温度应符合以下规定：⑴流体温度低于65℃时，管道组成件的设计温度可与流体温度相同；⑵流体温度等于或大于65℃时，除非按传热计算或试验确定有较低的平均壁温，管道组成件的设计温度不应低于以下的值：阀门、管子、突缘短节、焊接管件和厚度与管子相似的其他管道组成件：为流体温度的95%；法兰（除松套法兰外），包括在管件和阀门上的法兰：为流体温度的90%；松套法兰：为流体温...
