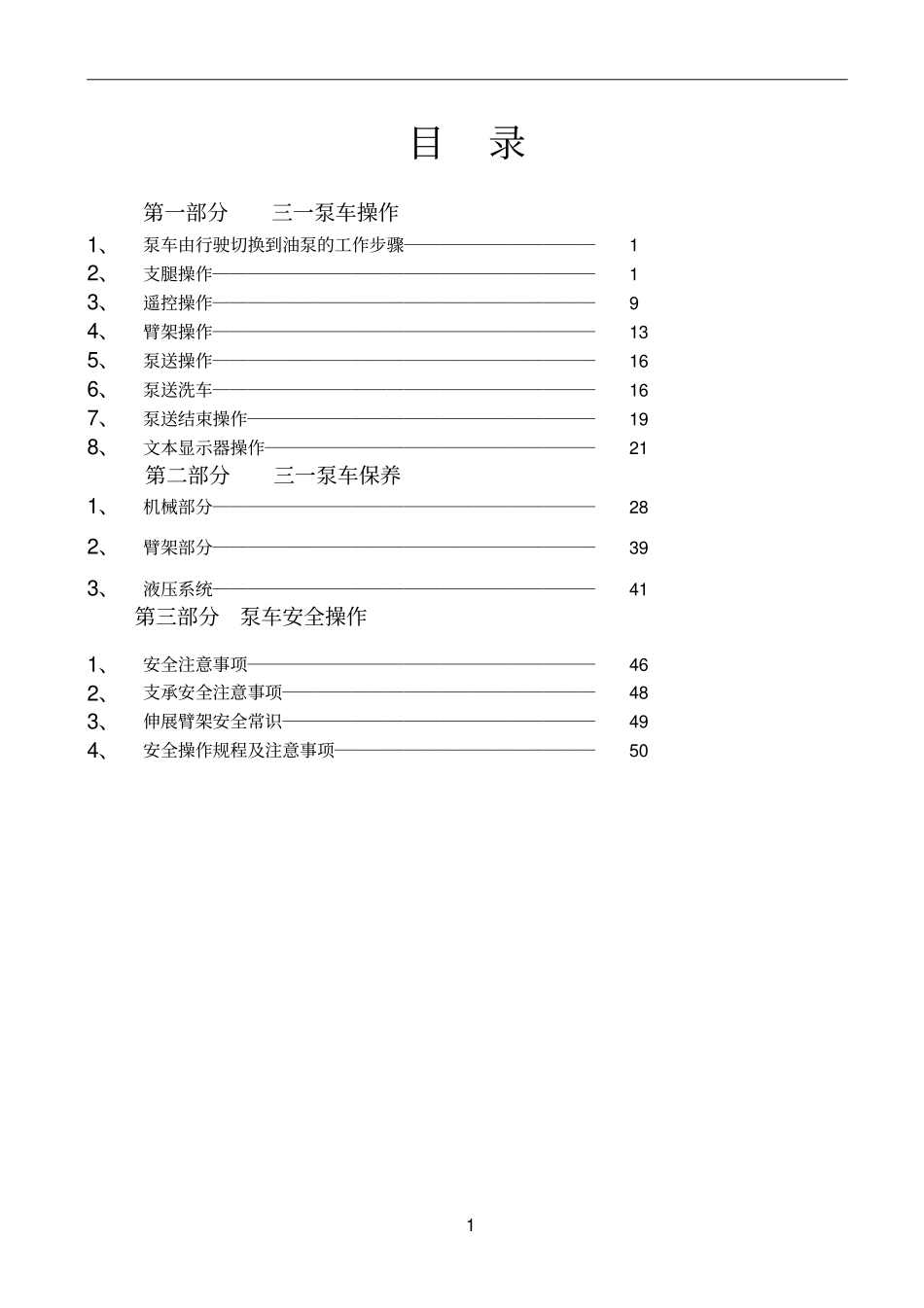

一泵车操作与保养手册--------------------------------------------------------------------------作者:_____________--------------------------------------------------------------------------日期:_____________-0-1目录第一部分三一泵车操作1、泵车由行驶切换到油泵的工作步骤―――――――――――12、支腿操作――――――――――――――――――――――13、遥控操作――――――――――――――――――――――94、臂架操作――――――――――――――――――――――135、泵送操作――――――――――――――――――――――166、泵送洗车――――――――――――――――――――――167、泵送结束操作――――――――――――――――――――198、文本显示器操作―――――――――――――――――――21第二部分三一泵车保养1、机械部分――――――――――――――――――――――282、臂架部分――――――――――――――――――――――393、液压系统――――――――――――――――――――――41第三部分泵车安全操作1、安全注意事项――――――――――――――――――――462、支承安全注意事项――――――――――――――――――483、伸展臂架安全常识――――――――――――――――――494、安全操作规程及注意事项―――――――――――――――502第一部分三一泵车操作1、泵车由行驶切换到油泵的工作步骤：①拉起手刹手刹解除位置拉起手刹指示灯亮手刹拉起制动位置3②发动机熄火，检查料斗里是否有异物并清除，然后打开PTO（限五十铃底盘），启动发动机。③底盘档位置于空档；检查气压，应大于700KPa（如果气压低于此值，启动发动机空载运转，达到正常气压后）。按下电源按钮，等待10秒左右，完成PLC程序初始化；按下电源按钮，等待10秒左右！五十铃底盘注意4④脚踩下离合器，⑤按下油泵位置按钮，分动箱从行驶位置切换到泵送位置。踩下离合器气压必须大于700KPa按下油泵位置按钮并保持，直到按扭指示灯亮并听到一声气响，方可松开此按钮。5！操作支腿一定要注意支腿旋转范围内是否有人，否则会引起意外的伤害⑥脚踩离合器挂档位后（挂与分动箱传动比１：１的档位），慢慢松开离合器。友情提示：三一泵车采用五十铃、沃尔沃和奔驰底盘，原则上选用1：1档位，非升、降速档位。2、支腿操作（电控柜按扭在近控状态）①支腿操作前，须预先打开支腿挂钩按照此标牌挂上档位后，慢慢松开离合器。按箭头方向打开支腿挂钩6②支腿操作方法：在泵车左右两侧，各有一组（五个）支腿操作阀，控制支腿的展开，收缩及升降，面对阀组，从右到左的秩序依次为：1前支腿升降操作手柄2前支腿伸缩操作手柄3前支腿展开操作手柄4后支腿展开操作手柄5后支腿升降操作手柄③操作时，一只手扳动扭子开关，同时另一只手扳动相应的操作手柄，就能操作支腿动作。操作手柄顺序为：③、②、①、④、⑤。水平仪钮子开关支腿操作手柄⑤④③②①手柄往下支腿打开手柄往上支腿收拢7必须完全展开必须完全伸出前支腿伸出到位标志后支腿展开到位标志，两箭头对齐8友情提示：支腿支撑（收拢）时，必须分两次支撑（收拢）到位，第一次支撑距离约30厘米；车头处稍高，前轮离地，左右水平，基础牢固。支腿下面必须垫好枕木，确保地层不下陷。，泵送时要时刻检查支腿地层情况。30cm注意：支腿支撑（收拢）时，必须分两次支撑（收拢）到位，第一次支撑距离约30厘米；支承地面基础必须牢固，确保地层不下陷，并时刻检查。夜间施工时，请合上此开关，打开支腿警示灯，防止其它车辆碰撞支腿警示灯93、遥控操作遥控操作均在无线遥控系统由发射器和接收器组成，接收器装于泵车驾驶室内，通过连接电缆与电控柜相连。发射器由操作人员随身携带，可方便地对设备进行操作。紧停按扭臂架动作快慢拨扭（左快右慢）正反泵按扭（左正右反）发射器启动按扭发动机紧急熄火按扭泵送排量调节按扭（左减右加）鸣笛按扭电源指示灯10收回臂架方向臂架展开方向钥匙开关（“1”开；“0”关）11遥控器的启动过程：①由近控切换到遥控,遥控器接收器正常通电时（没有打开发射系统钥匙开关时）...
