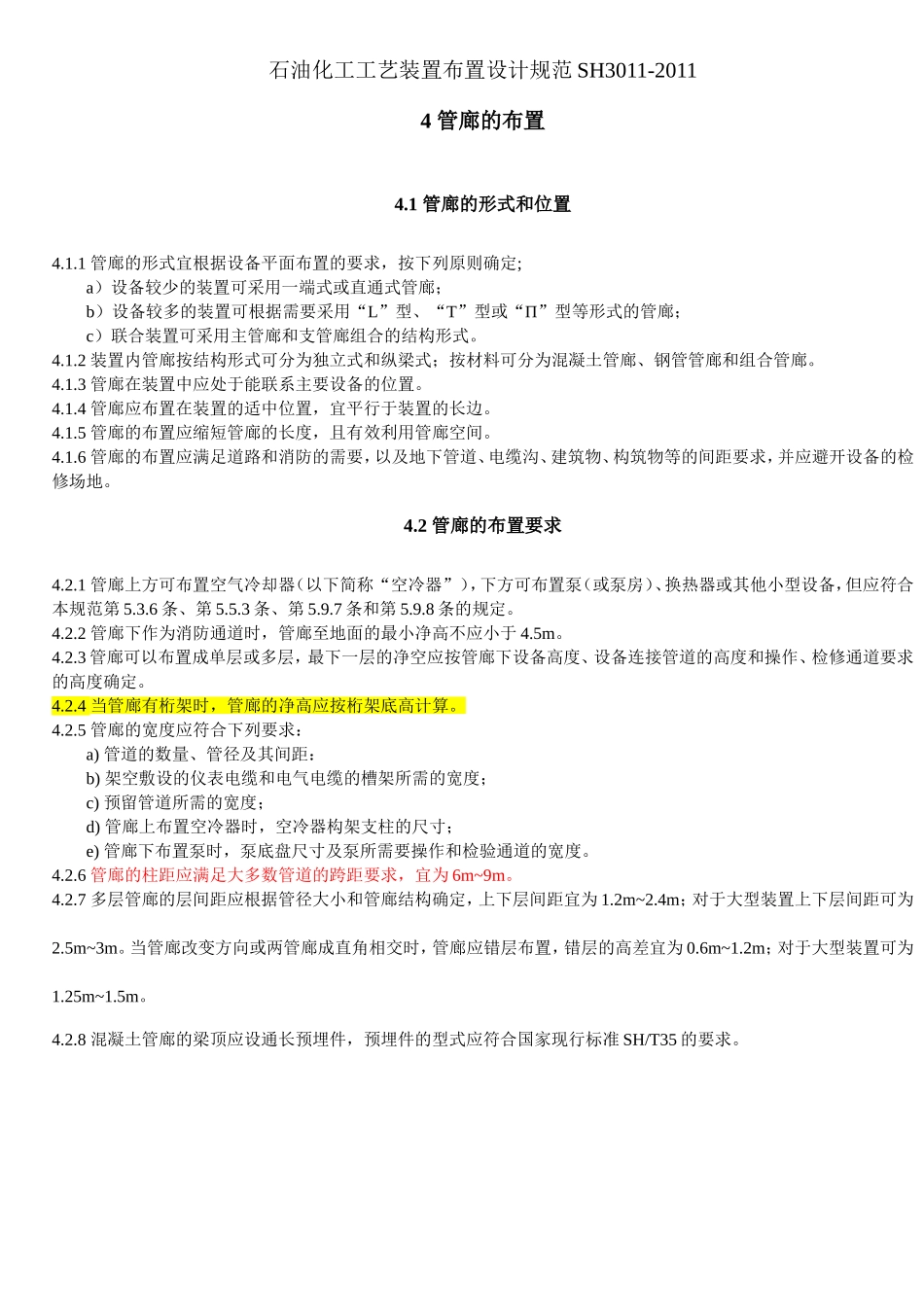

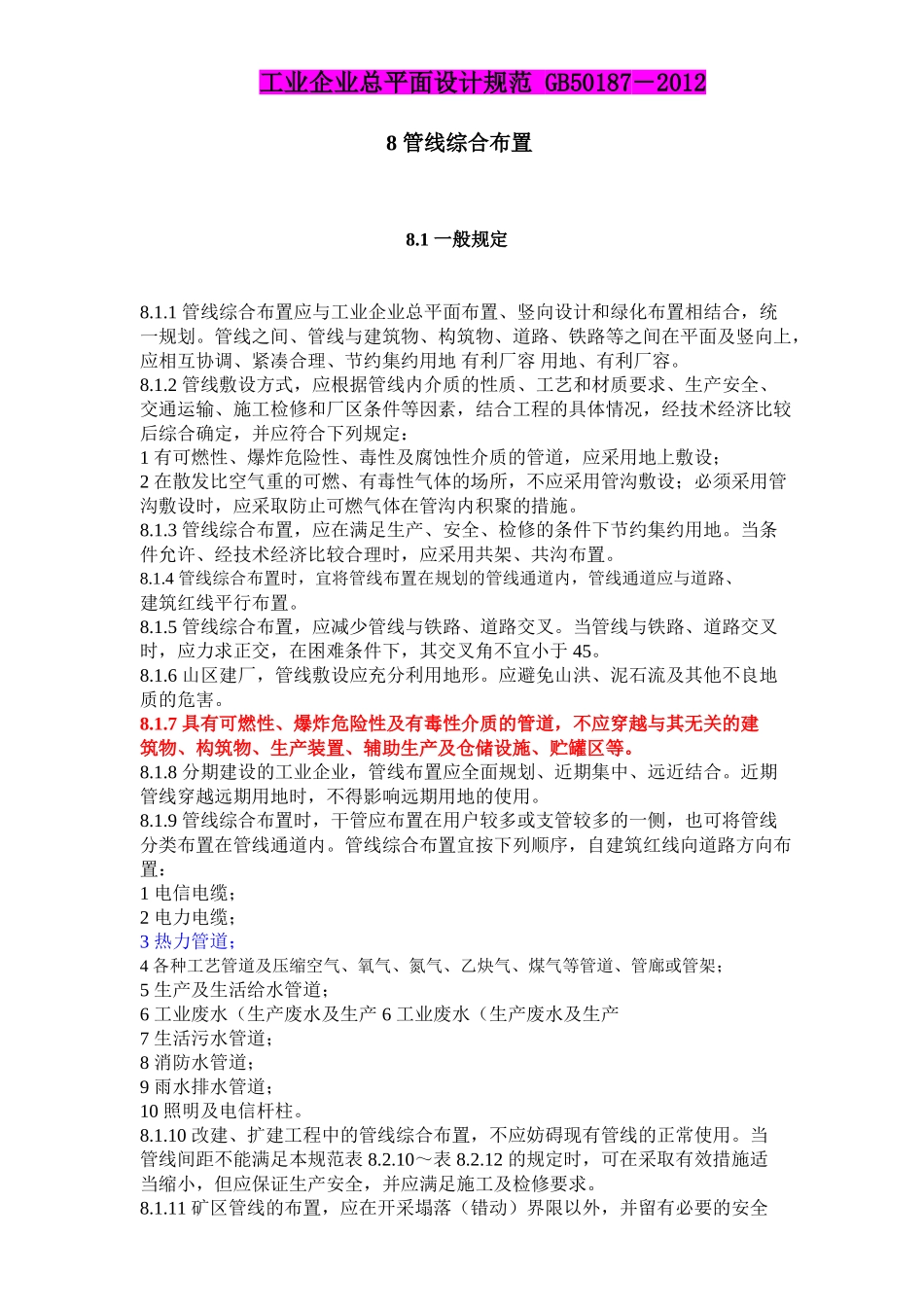

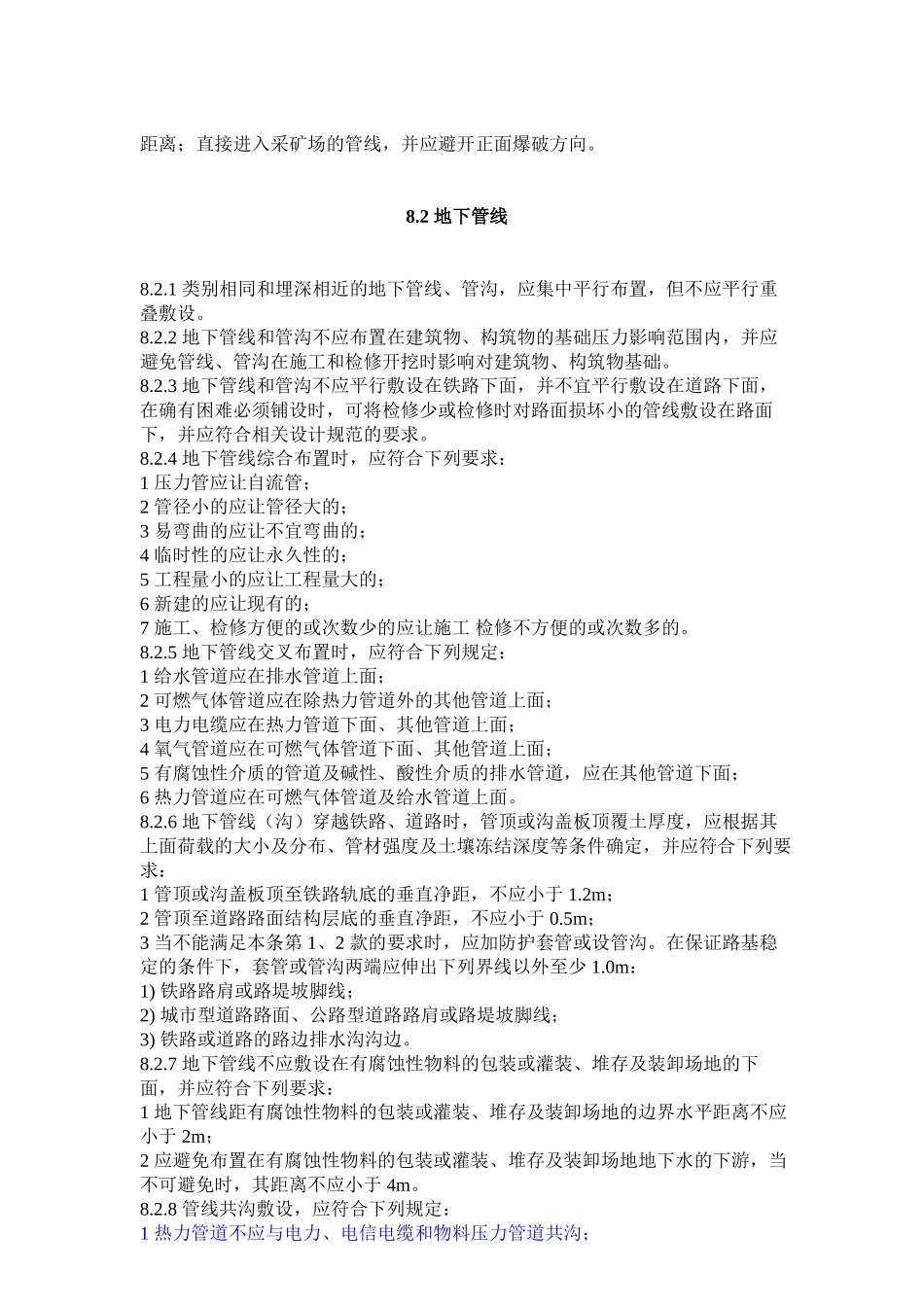

石油化工工艺装置布置设计规范SH3011-20114管廊的布置4.1管廊的形式和位置4.1.1管廊的形式宜根据设备平面布置的要求，按下列原则确定;a）设备较少的装置可采用一端式或直通式管廊；b）设备较多的装置可根据需要采用“L”型、“T”型或“Π”型等形式的管廊；c）联合装置可采用主管廊和支管廊组合的结构形式。4.1.2装置内管廊按结构形式可分为独立式和纵梁式；按材料可分为混凝土管廊、钢管管廊和组合管廊。4.1.3管廊在装置中应处于能联系主要设备的位置。4.1.4管廊应布置在装置的适中位置，宜平行于装置的长边。4.1.5管廊的布置应缩短管廊的长度，且有效利用管廊空间。4.1.6管廊的布置应满足道路和消防的需要，以及地下管道、电缆沟、建筑物、构筑物等的间距要求，并应避开设备的检修场地。4.2管廊的布置要求4.2.1管廊上方可布置空气冷却器（以下简称“空冷器”），下方可布置泵（或泵房）、换热器或其他小型设备，但应符合本规范第5.3.6条、第5.5.3条、第5.9.7条和第5.9.8条的规定。4.2.2管廊下作为消防通道时，管廊至地面的最小净高不应小于4.5m。4.2.3管廊可以布置成单层或多层，最下一层的净空应按管廊下设备高度、设备连接管道的高度和操作、检修通道要求的高度确定。4.2.4当管廊有桁架时，管廊的净高应按桁架底高计算。4.2.5管廊的宽度应符合下列要求：a)管道的数量、管径及其间距：b)架空敷设的仪表电缆和电气电缆的槽架所需的宽度；c)预留管道所需的宽度；d)管廊上布置空冷器时，空冷器构架支柱的尺寸；e)管廊下布置泵时，泵底盘尺寸及泵所需要操作和检验通道的宽度。4.2.6管廊的柱距应满足大多数管道的跨距要求，宜为6m~9m。4.2.7多层管廊的层间距应根据管径大小和管廊结构确定，上下层间距宜为1.2m~2.4m；对于大型装置上下层间距可为2.5m~3m。当管廊改变方向或两管廊成直角相交时，管廊应错层布置，错层的高差宜为0.6m~1.2m；对于大型装置可为1.25m~1.5m。4.2.8混凝土管廊的梁顶应设通长预埋件，预埋件的型式应符合国家现行标准SH/T35的要求。工业企业总平面设计规范GB50187－20128管线综合布置8.1一般规定8.1.1管线综合布置应与工业企业总平面布置、竖向设计和绿化布置相结合，统一规划。管线之间、管线与建筑物、构筑物、道路、铁路等之间在平面及竖向上，应相互协调、紧凑合理、节约集约用地有利厂容用地、有利厂容。8.1.2管线敷设方式，应根据管线内介质的性质、工艺和材质要求、生产安全、交通运输、施工检修和厂区条件等因素，结合工程的具体情况，经技术经济比较后综合确定，并应符合下列规定：1有可燃性、爆炸危险性、毒性及腐蚀性介质的管道，应采用地上敷设；2在散发比空气重的可燃、有毒性气体的场所，不应采用管沟敷设；必须采用管沟敷设时，应采取防止可燃气体在管沟内积聚的措施。8.1.3管线综合布置，应在满足生产、安全、检修的条件下节约集约用地。当条件允许、经技术经济比较合理时，应采用共架、共沟布置。8.1.4管线综合布置时，宜将管线布置在规划的管线通道内，管线通道应与道路、建筑红线平行布置。8.1.5管线综合布置，应减少管线与铁路、道路交叉。当管线与铁路、道路交叉时，应力求正交，在困难条件下，其交叉角不宜小于45。8.1.6山区建厂，管线敷设应充分利用地形。应避免山洪、泥石流及其他不良地质的危害。8.1.7具有可燃性、爆炸危险性及有毒性介质的管道，不应穿越与其无关的建筑物、构筑物、生产装置、辅助生产及仓储设施、贮罐区等。8.1.8分期建设的工业企业，管线布置应全面规划、近期集中、远近结合。近期管线穿越远期用地时，不得影响远期用地的使用。8.1.9管线综合布置时，干管应布置在用户较多或支管较多的一侧，也可将管线分类布置在管线通道内。管线综合布置宜按下列顺序，自建筑红线向道路方向布置：1电信电缆；2电力电缆；3热力管道；4各种工艺管道及压缩空气、氧气、氮气、乙炔气、煤气等管道、管廊或管架；5生产及生活给水管道；6工业废水（生产废水及生产6工业废水（生产废水及生产7生活污水管道；8消防水管道；9雨水排水管道；10照明及电信杆柱。8.1.10改建、扩建工程中的管线综合布置，不应妨碍现有管线的正常使用。当管线间...
