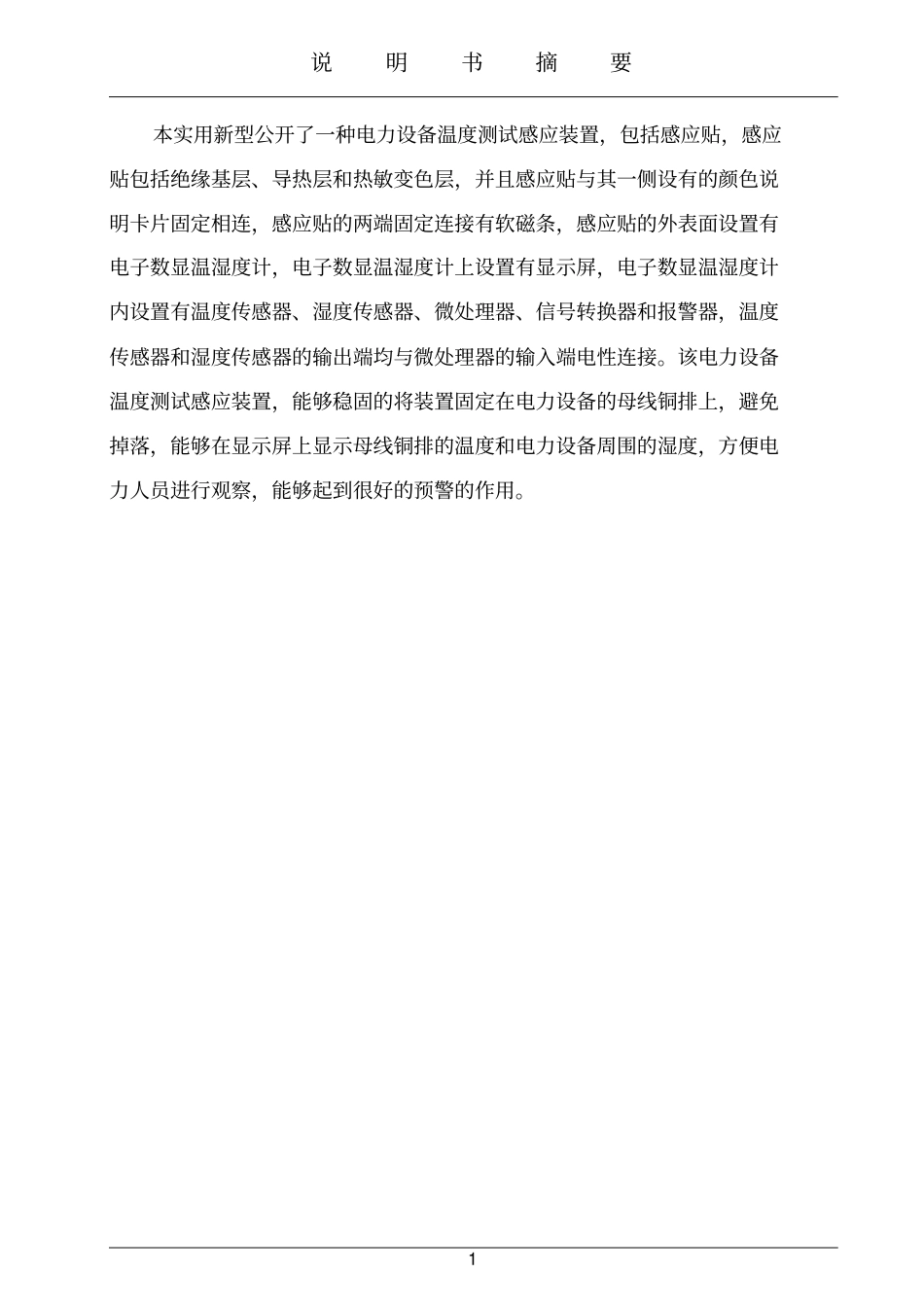

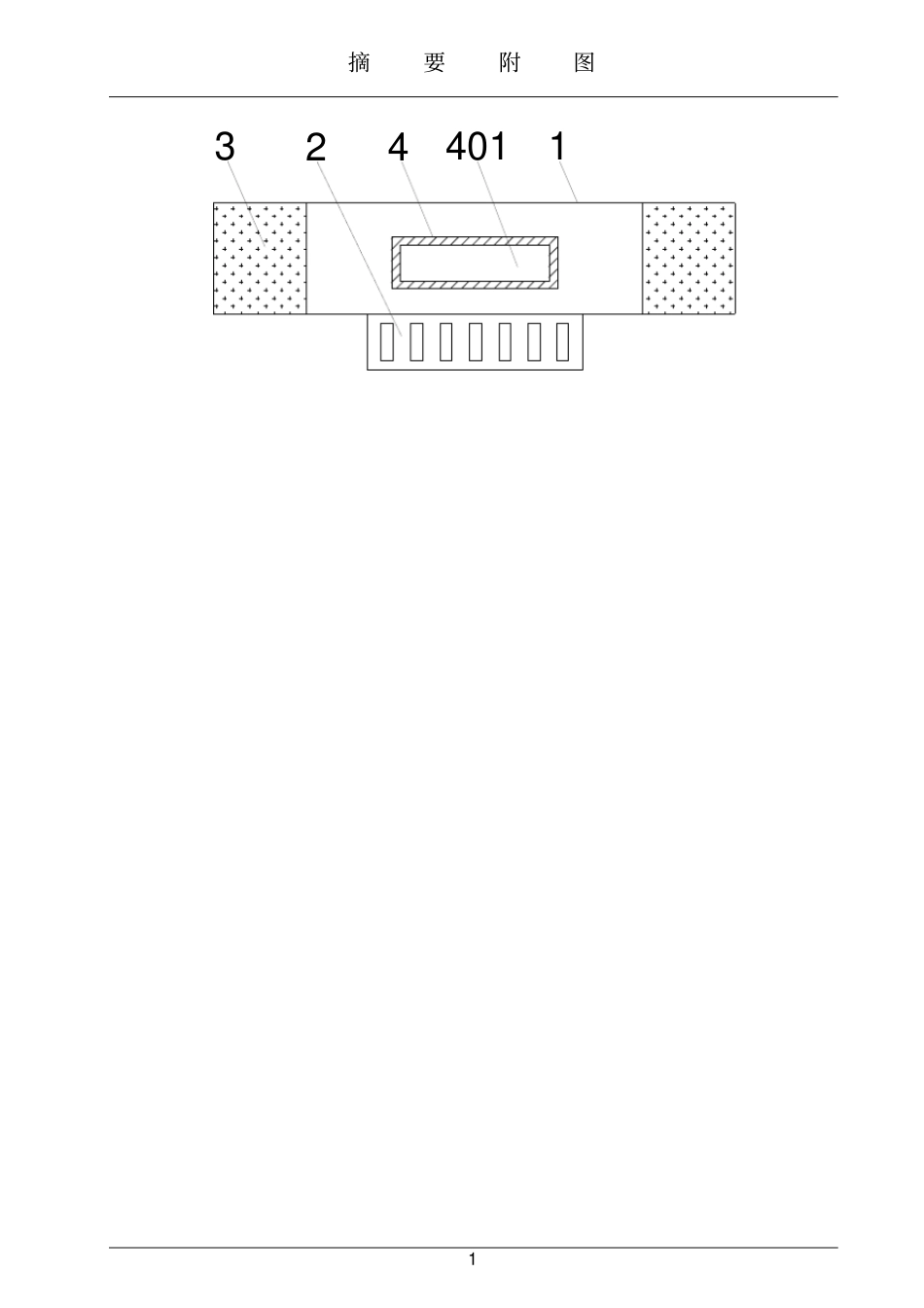

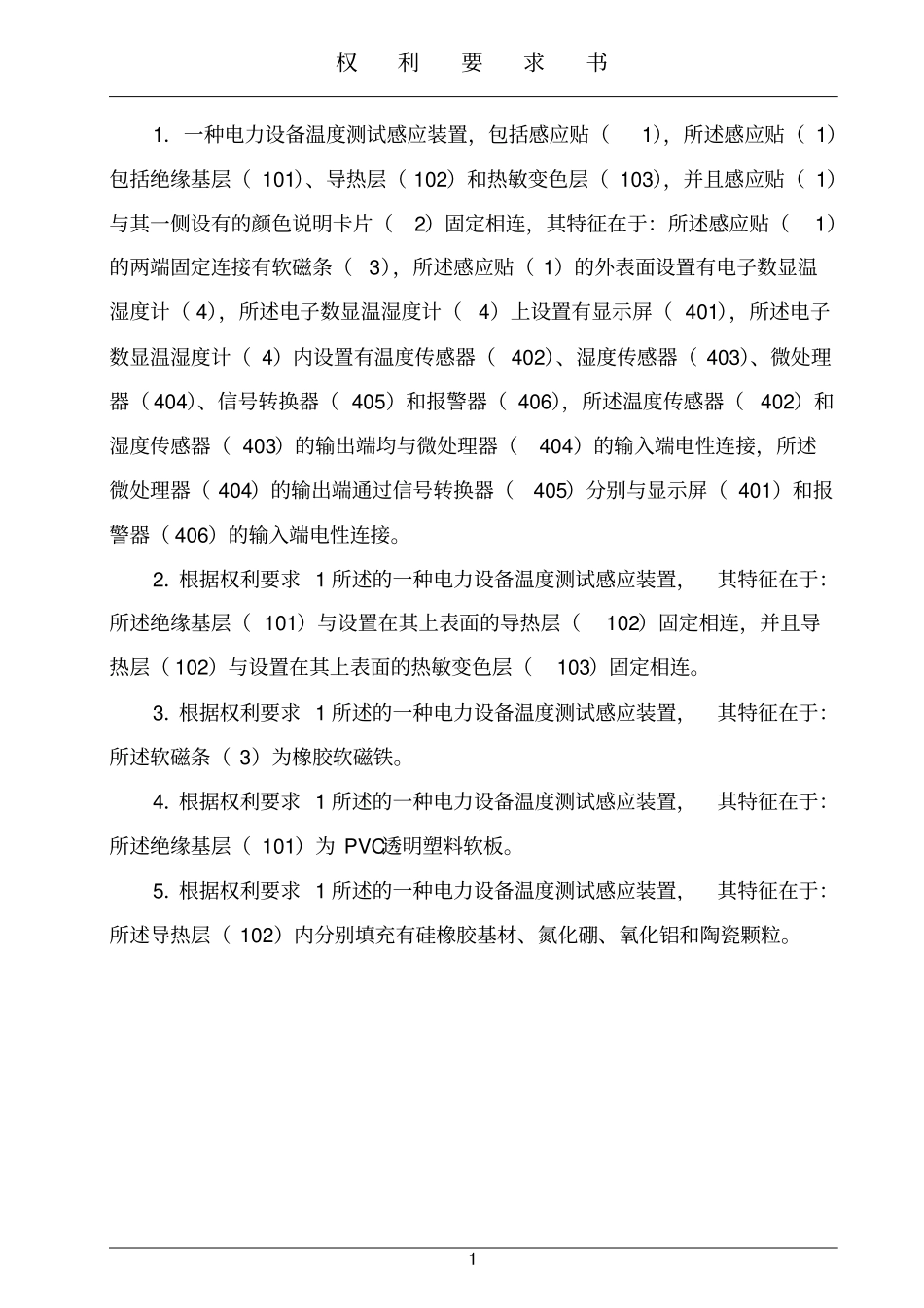

说明书摘要1本实用新型公开了一种电力设备温度测试感应装置，包括感应贴，感应贴包括绝缘基层、导热层和热敏变色层，并且感应贴与其一侧设有的颜色说明卡片固定相连，感应贴的两端固定连接有软磁条，感应贴的外表面设置有电子数显温湿度计，电子数显温湿度计上设置有显示屏，电子数显温湿度计内设置有温度传感器、湿度传感器、微处理器、信号转换器和报警器，温度传感器和湿度传感器的输出端均与微处理器的输入端电性连接。该电力设备温度测试感应装置，能够稳固的将装置固定在电力设备的母线铜排上，避免掉落，能够在显示屏上显示母线铜排的温度和电力设备周围的湿度，方便电力人员进行观察，能够起到很好的预警的作用。摘要附图11234401权利要求书11．一种电力设备温度测试感应装置，包括感应贴（1），所述感应贴（1）包括绝缘基层（101）、导热层（102）和热敏变色层（103），并且感应贴（1）与其一侧设有的颜色说明卡片（2）固定相连，其特征在于：所述感应贴（1）的两端固定连接有软磁条（3），所述感应贴（1）的外表面设置有电子数显温湿度计（4），所述电子数显温湿度计（4）上设置有显示屏（401），所述电子数显温湿度计（4）内设置有温度传感器（402）、湿度传感器（403）、微处理器（404）、信号转换器（405）和报警器（406），所述温度传感器（402）和湿度传感器（403）的输出端均与微处理器（404）的输入端电性连接，所述微处理器（404）的输出端通过信号转换器（405）分别与显示屏（401）和报警器（406）的输入端电性连接。2．根据权利要求1所述的一种电力设备温度测试感应装置，其特征在于：所述绝缘基层（101）与设置在其上表面的导热层（102）固定相连，并且导热层（102）与设置在其上表面的热敏变色层（103）固定相连。3．根据权利要求1所述的一种电力设备温度测试感应装置，其特征在于：所述软磁条（3）为橡胶软磁铁。4．根据权利要求1所述的一种电力设备温度测试感应装置，其特征在于：所述绝缘基层（101）为PVC透明塑料软板。5．根据权利要求1所述的一种电力设备温度测试感应装置，其特征在于：所述导热层（102）内分别填充有硅橡胶基材、氮化硼、氧化铝和陶瓷颗粒。说明书1一种电力设备温度测试感应装置技术领域本实用新型涉及电力设备技术领域，具体为一种电力设备温度测试感应装置。背景技术目前，电力设备导电体随着通电运行时间的延续，由于各种原因，电阻会逐渐变大，进而使电力设备过热，尤其是对于母线铜排来说，温度过热如果超过界限，就会降低绝缘性能，缩短使用寿命。现在对于电力设备过热还没有引起足够的重视，直接表现就是没有过热预警的措施。大多数供电部门采用蜡烛实验的方法来观察母线铜排是否发热，但操作不安全，工作量大，也不能及时发现是否过热。在中国发明专利申请公开说明书CN203758641U中公开的电力设备温度测试感应贴，该电力设备温度测试感应贴，包括长条形的有机绝缘基层，有机绝缘基层的两端均设置有粘结区域，用粘结区域上涂有黏结剂层来将感应贴缠绕在电力设备的母线铜排上，但是若母线铜排处于高温状态下很容易直接将粘结区域上涂有黏结剂分解熔化，导致测试感应贴在母线铜排上粘黏不稳固而掉落，给电力人员的工作带来不便。实用新型内容本实用新型的目的在于提供一种电力设备温度测试感应装置，以解决上述背景技术中提出的问题。为实现上述目的，本实用新型提供如下技术方案：一种电力设备温度测试感应装置，包括感应贴，所述感应贴包括绝缘基层、导热层和热敏变色层，并且感应贴与其一侧设有的颜色说明卡片固定相连，所述感应贴的两端固定连接有软磁条，所述感应贴的外表面设置有电子数显温湿度计，所述电子数显温湿度计上设置有显示屏，所述电子数显温湿度计内设置有温度传感器、说明书2湿度传感器、微处理器、信号转换器和报警器，所述温度传感器和湿度传感器的输出端均与微处理器的输入端电性连接，所述微处理器的输出端通过信号转换器分别与显示屏和报警器的输入端电性连接。优选的，所述绝缘基层与设置在其上表面的导热层固定相连，并且导热层与设置在其上表面的热敏变色层固定相连。优选的，所述软磁条为橡胶软磁铁...
