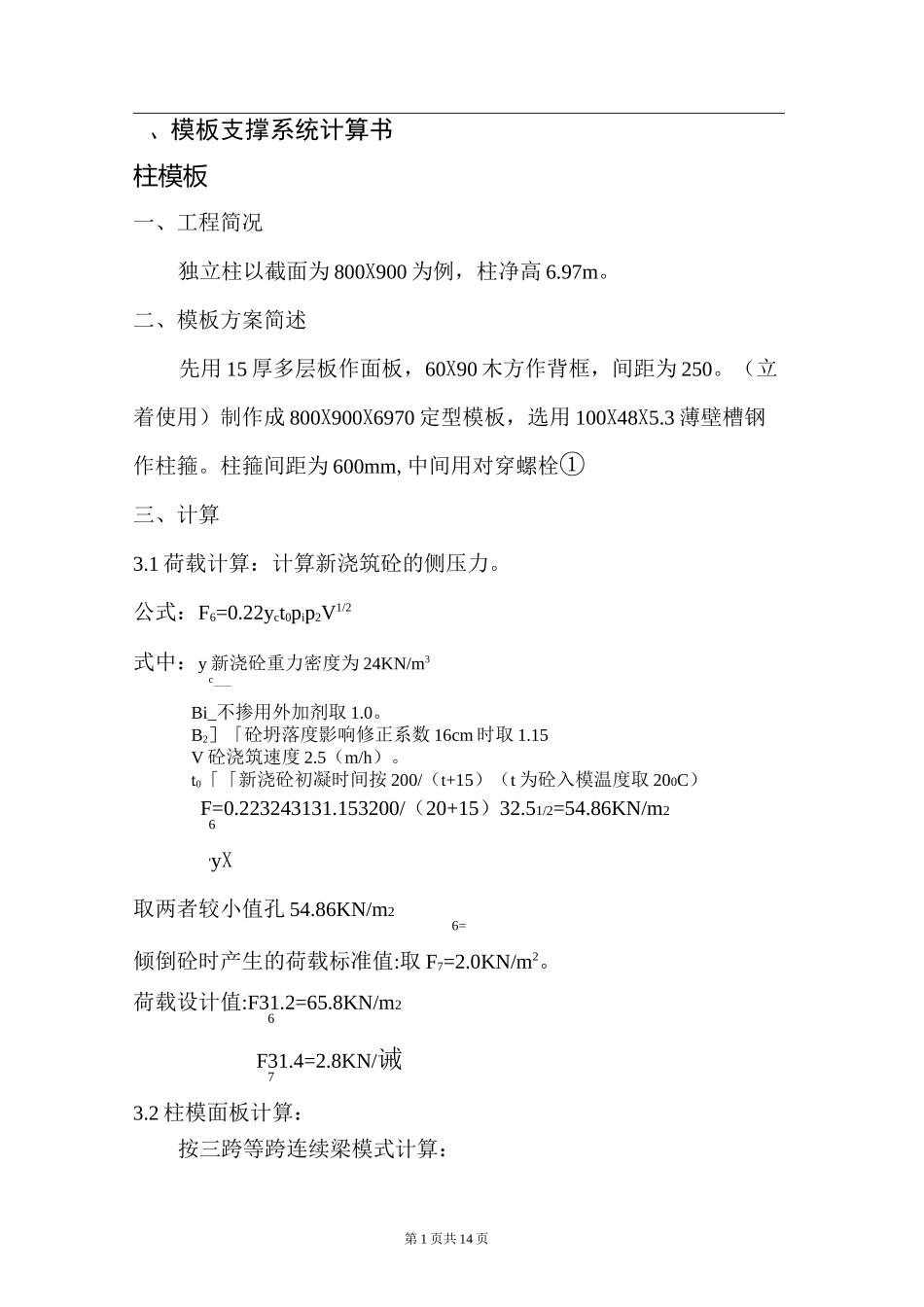

第1页共14页、模板支撑系统计算书柱模板一、工程简况独立柱以截面为800X900为例，柱净高6.97m。二、模板方案简述先用15厚多层板作面板，60X90木方作背框，间距为250。（立着使用）制作成800X900X6970定型模板，选用100X48X5.3薄壁槽钢作柱箍。柱箍间距为600mm,中间用对穿螺栓①三、计算3.1荷载计算：计算新浇筑砼的侧压力。公式：F6=0.22yct0pip2V1/2式中：y新浇砼重力密度为24KN/m3c——Bi_不掺用外加剂取1.0。B2］「砼坍落度影响修正系数16cm时取1.15V砼浇筑速度2.5（m/h）。t0「「新浇砼初凝时间按200/（t+15）（t为砼入模温度取200C）F=0.223243131.153200/（20+15）32.51/2=54.86KN/m26'yX取两者较小值孔54.86KN/m26=倾倒砼时产生的荷载标准值:取F7=2.0KN/m2。荷载设计值:F31.2=65.8KN/m26F31.4=2.8KN/诫73.2柱模面板计算：按三跨等跨连续梁模式计算：第2页共14页①强度计算：M=KmqL2maxo=M/Wmax式中：Km—取0.100q=FX1.230.9+FX1.430.9=59.22+2.52=61.74KN/m67L—背楞间距0.25mW—面板截面抵抗矩=bh2/6=1X0.022/6=0.000067M=0.100X61.74X0.252=0.385KN.mmaxo=0.385/0.000067=N/mm2（满足）查表（建筑施工手册四版缩印）N/mm2VoN/mm2（满足）②挠度验算：f=Kf.q.L4/100EI式中：Kf—取0.677q=F6=54.8631.2=65.830.9=59.22KN/m2E—面板的弹性模量为0.9X6X106KN/m2I—面板的截面惯性矩bh3/12=1X23/12=6.67Xf=0.677X（59.22X0.254）/100X5.4X106X6.67X=0.00043<0.25/400=0.000625（安全.根据施工手册P515:达到清水墙效果）3.3背楞计算按五跨等跨连续梁计算：①强度计算：M=KmqL2maxo=M/Wmax式中：Km—取0.105q—61.74X0.25=15.435KN/mL一柱箍间距0.6mw—方木截面弹性抵抗矩=bh2/6=0.05X0.12/6=0.00008333M=0.105X16.05X0.62=0.583KN.mmax第3页共14页o=0.607/0.00008333=7006KN/m2o）=N/m2（满足）②挠度验算：f=Kf.q.L4/100EI式中：Kf—取0.644q—59.22X0.25=14.8KN/mE—木方弹性模量为9X106KN/m2I—木方截面惯性矩bh3/12=0.05X0.13/12=0.000004166f=0.644X14.8X0.64/100XX106X0.000004166=0.000330.6/1000=0.0006（安全）3-4柱箍计算：柱箍按二跨梁计算；柱截面800X900,计算跨度为：0.8+0.052X2=0.904m。槽钢强度计算：M=KmqL2maxo=M/rwmaxxnx式中：Km—取0.125q—61.74X0.6=37.04KN/mL—柱箍间距0.904/2=0.452mrx—弯距作用平面内截面塑性发展系数受振动荷载取1.0。Wnx—弯距作用面内受拉纤维截面抵抗距39.7X103（mm3）M=0.125X37.04X0.4522=0.945KN.mmaxo=0.945/39.7X103=23.8V215N/mm2②挠度验算：V=Kf.q.L4/100EIV［屮］Kf—0.521q—59.22X0.6=35.53KN/mE—弹性模量（KN/m2）=2.1X108I—槽钢截面惯性矩=1.98X10-6V=0.521X35.53X0.7024/100x2.06X108X1.98X10-6=0.0002V1.4/500=0.0028（满足）对拉螺栓计算：第4页共14页0螺栓承载力为Xf=33.08KN式中：X72f-钢筋强度设计值:215N/mm2每根螺栓承受荷载：61.74X0.6X0.9/3=11.11KN33.08KN3.4双支钢管少48*3.5大横杆计算按五跨等跨连续梁计算①强度计算：M=KmqLmaxo=M/Wmax式中：Km—取0.171q—40X0.250X0.5=5KN/mL—螺栓间距0.5mW—钢管截面抵抗矩0.00000508X2M=0.171X5X0.5=0.428KN.mmaxo=O.428/0.00001016=42125KN/m2oKN/m2（满足）②挠度验算：f=Kf.q.L3/100EI式中：Kf—取1.097L—取0.5mq—37.47X0.250X0.5=4.69KNE—钢材弹性模量为2.06X105N/mm2I—双支钢管截面惯性矩2*n（d4-d]4）/64=12.19X104（mm4）f=1.097X4.69X103X0.53X109/100XX105X12.19X104=0.128mm500/400=1.25mm（安全）对拉螺栓计算:第5页共14页e螺栓承载力为Xf=32.21KN式中：X72f-钢筋强度设计值:215N/mm2每根螺栓承受荷载：40X0.5X0.5=10KN32.31KN（安全）梁模板计算5.00米平台反梁模板计算按1900X900（扣除底板厚度2000）截面计算3-1荷载计算：振捣砼产生的荷载P5=4KN/m2F=0.22丫tBBV1/26c012F6=0.22X24X1X1.15X200/（20+15）X11/2=34.7KN/m2F=4.0KN/m25考虑荷载分项系数和折减系数：34.7X1.2X0.9+4X1.4X0.9=42.52KN/m2侧模面板计算：厚多层板面板按两跨等跨连续梁计算：强度计算：M=KmqL2max式中：Km—取0.125q—42.52KN/m2L一横楞间距0.30mM=0.125X42.52X0.2...
