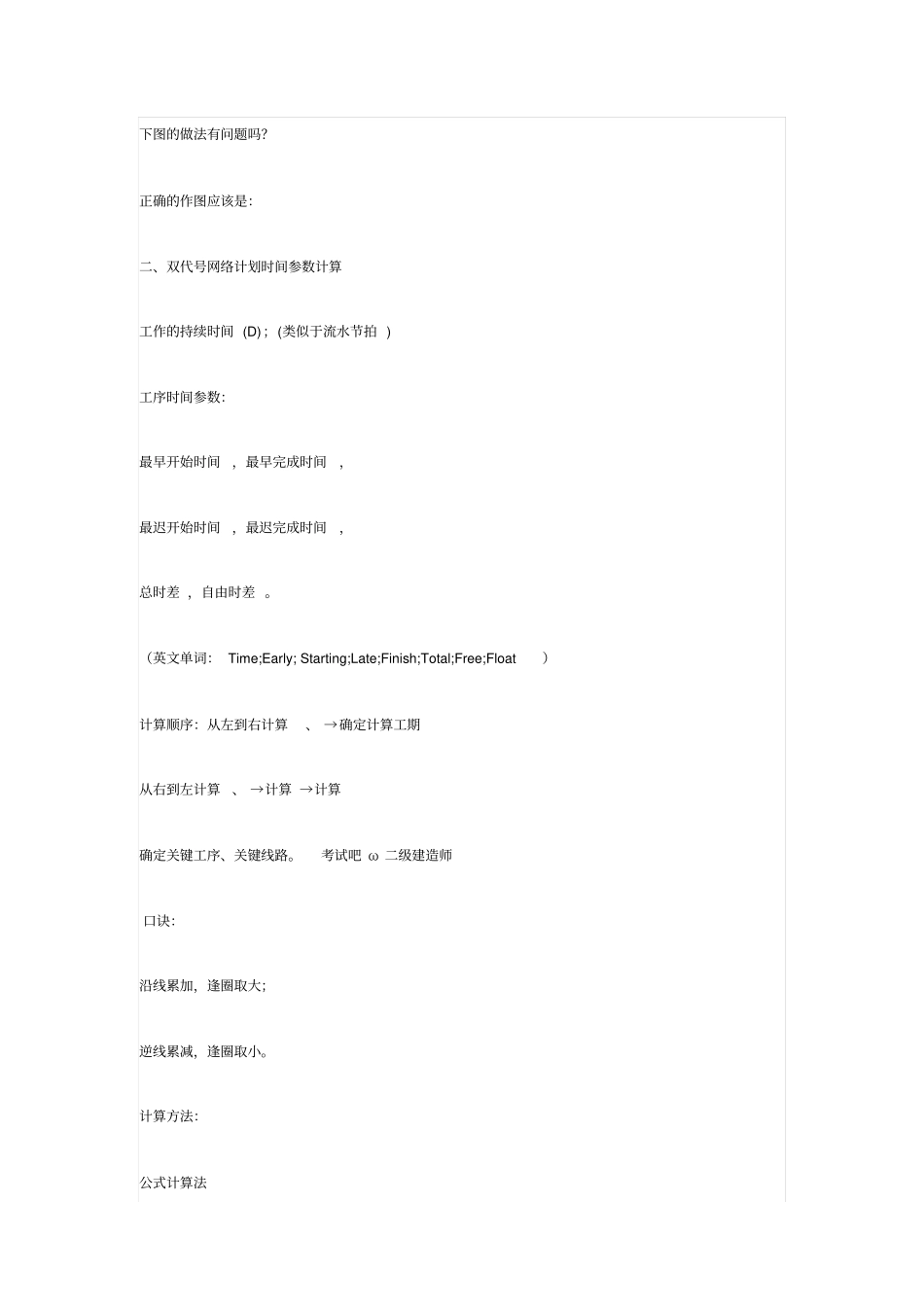

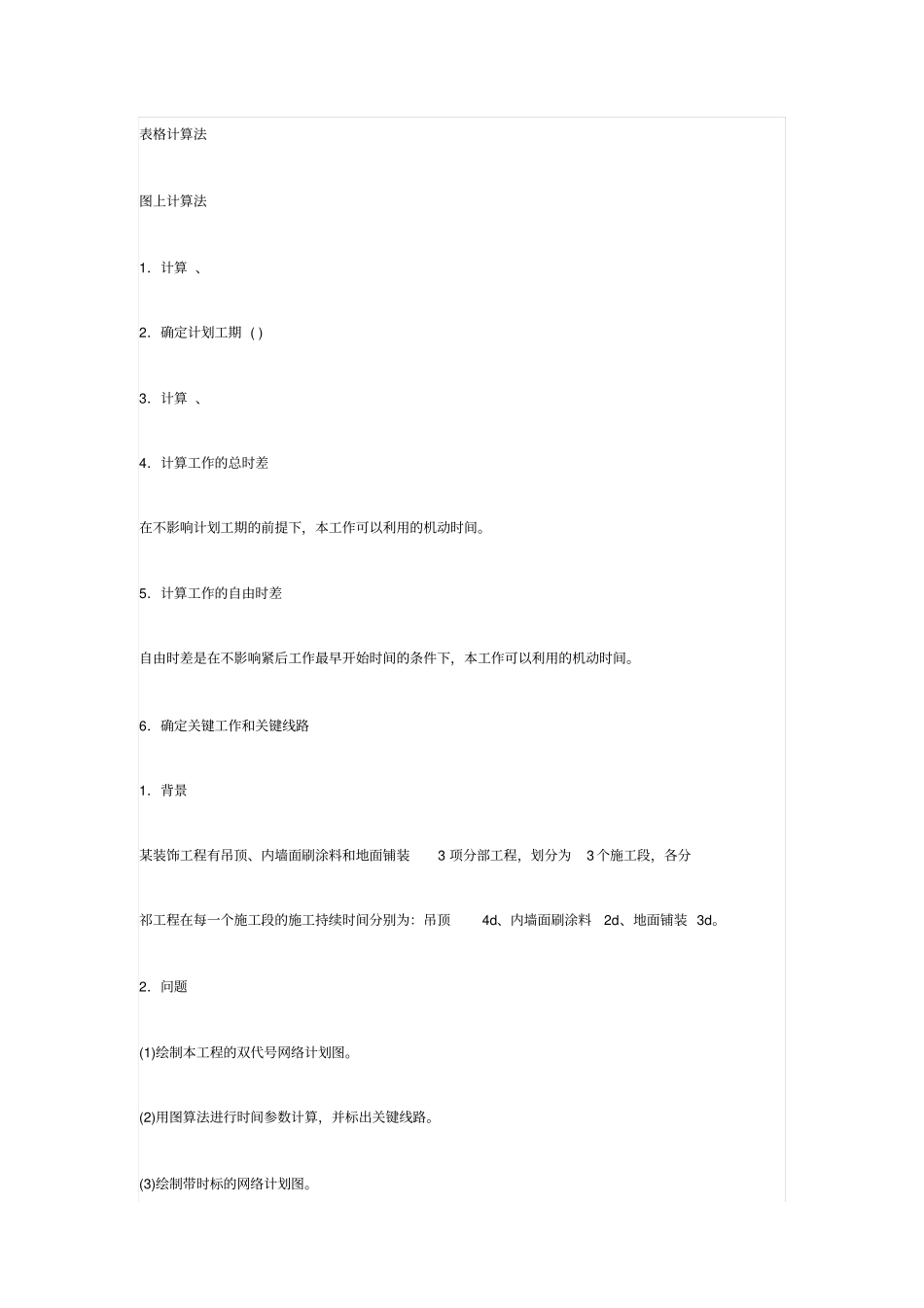

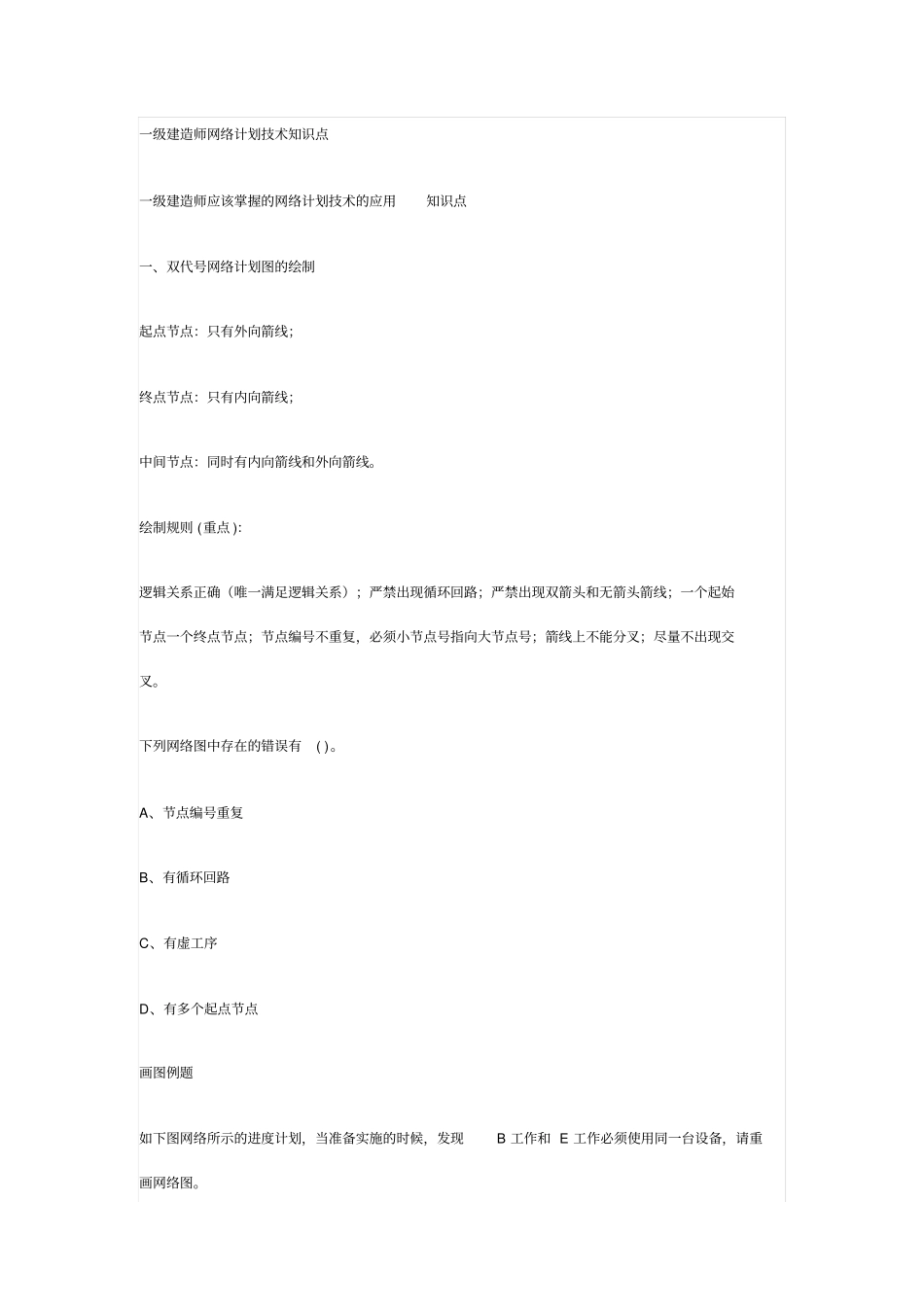

一级建造师网络计划技术知识点一级建造师应该掌握的网络计划技术的应用知识点一、双代号网络计划图的绘制起点节点：只有外向箭线；终点节点：只有内向箭线；中间节点：同时有内向箭线和外向箭线。绘制规则(重点)：逻辑关系正确（唯一满足逻辑关系）；严禁出现循环回路；严禁出现双箭头和无箭头箭线；一个起始节点一个终点节点；节点编号不重复，必须小节点号指向大节点号；箭线上不能分叉；尽量不出现交叉。下列网络图中存在的错误有()。A、节点编号重复B、有循环回路C、有虚工序D、有多个起点节点画图例题如下图网络所示的进度计划，当准备实施的时候，发现B工作和E工作必须使用同一台设备，请重画网络图。下图的做法有问题吗？正确的作图应该是：二、双代号网络计划时间参数计算工作的持续时间(D)；(类似于流水节拍)工序时间参数：最早开始时间，最早完成时间，最迟开始时间，最迟完成时间，总时差，自由时差。（英文单词：Time;Early;Starting;Late;Finish;Total;Free;Float）计算顺序：从左到右计算、→确定计算工期从右到左计算、→计算→计算确定关键工序、关键线路。考试吧ω二级建造师口诀：沿线累加，逢圈取大；逆线累减，逢圈取小。计算方法：公式计算法表格计算法图上计算法1．计算、2．确定计划工期()3．计算、4．计算工作的总时差在不影响计划工期的前提下，本工作可以利用的机动时间。5．计算工作的自由时差自由时差是在不影响紧后工作最早开始时间的条件下，本工作可以利用的机动时间。6．确定关键工作和关键线路1．背景某装饰工程有吊顶、内墙面刷涂料和地面铺装3项分部工程，划分为3个施工段，各分祁工程在每一个施工段的施工持续时间分别为：吊顶4d、内墙面刷涂料2d、地面铺装3d。2．问题(1)绘制本工程的双代号网络计划图。(2)用图算法进行时间参数计算，并标出关键线路。(3)绘制带时标的网络计划图。3．分析与答案(1)本工程的双代号网络计划图见1A421022—1。(2)时间参数的计算结果和关键线路见1A421022—2。时标网络计划的编制方法时标网络计划宜按各项工作的最早开始时间编制。为此，在编制时标网络计划时应使每一个节点和每一项工作(包括虚工作)尽量向左靠，直至不出现从右向左的逆向箭线为止。在编制时标网络计划之前，应先按已经确定的时间单位绘制时标网络计划表。时间坐标可以标注在时标网络计划表的顶部或底部。当网络计划的规模比较大，且比较复杂时。可以在时标网络计划表的顶部和底部同时标注时间坐标。必要时，还可以在顶部时间坐标之上或底部时间坐标之下同时加注日历时间。时标网络计划表如下表所示。表中部的刻度线宜为细线。为使图面清晰简洁，此线也可不画或少画。时标网络计划表日历（时间单位）12345678910111213141516网络计划（时间单位）12345678910111213141516编制时标网络计划应先绘制无时标的网络计划草图，然后按间接绘制法或直接绘制法进行。1．间接绘制法间接绘制法，是指先根据无时标的网络计划草图计算其时间参数并确定关键线路，然后在时标网络计划表中进行绘制。在绘制时应先将所有节点按其最早时间定位在时标网络计划表中的相应位置，然后再用规定线型(实箭线和虚箭线)按比例绘出工作和虚工作。当某些工作箭线的长度不足以到达该工作的完成节点时，须用波形线补足，箭头应画在与该工作完成节点的连接处。考试吧ω二级建造师2．直接绘制法直接绘制法，是指不计算时间参数而直接按无时标的网络计划草图绘制时标网络计划。前锋线比较法前锋线比较法是通过绘制某检查时刻工程项目实际进度前锋线，进行工程实际进度与计划进度比较的方法，它主要适用于时标网络计划。所谓前锋线，是指在原时标网络计划上，从检查时刻的时标点出发，用点划线依次将各项工作实际进展位置点连接而成的折线。前锋线比较法就是通过实际进度前锋线与原进度计划中各工作箭线交点的位置来判断工作实际进度与计划进度的偏差，进而判定该偏差对后续工作及总工期影响程度的一种方法。采用前锋线比较法进行实际进度与计划进度的比较，其步骤1．绘制时标网络计划图工程项目实际进度前锋线是在时标网络计划图上标示，为清楚起见，可在时标网络计划图的上方和下方...
