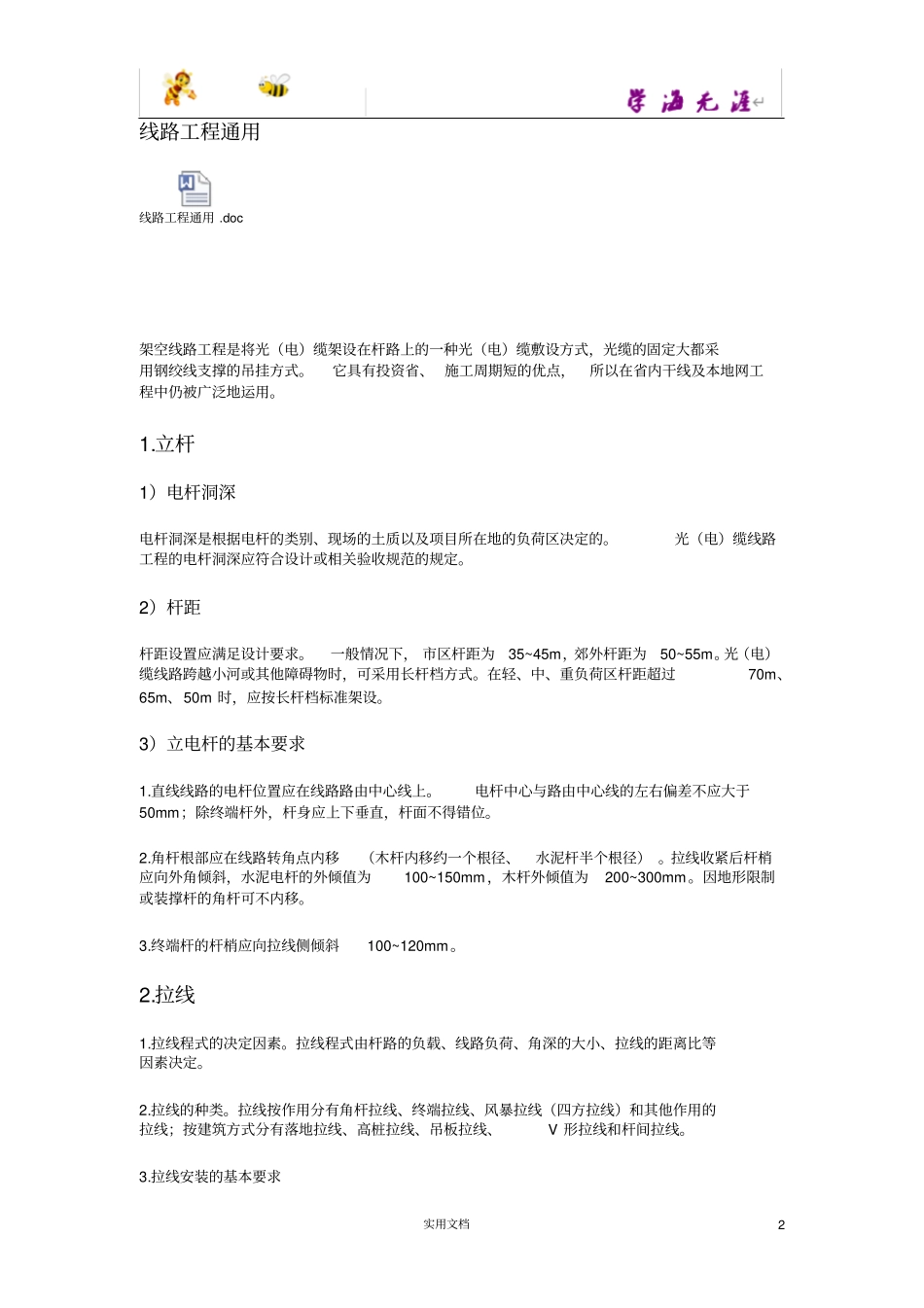

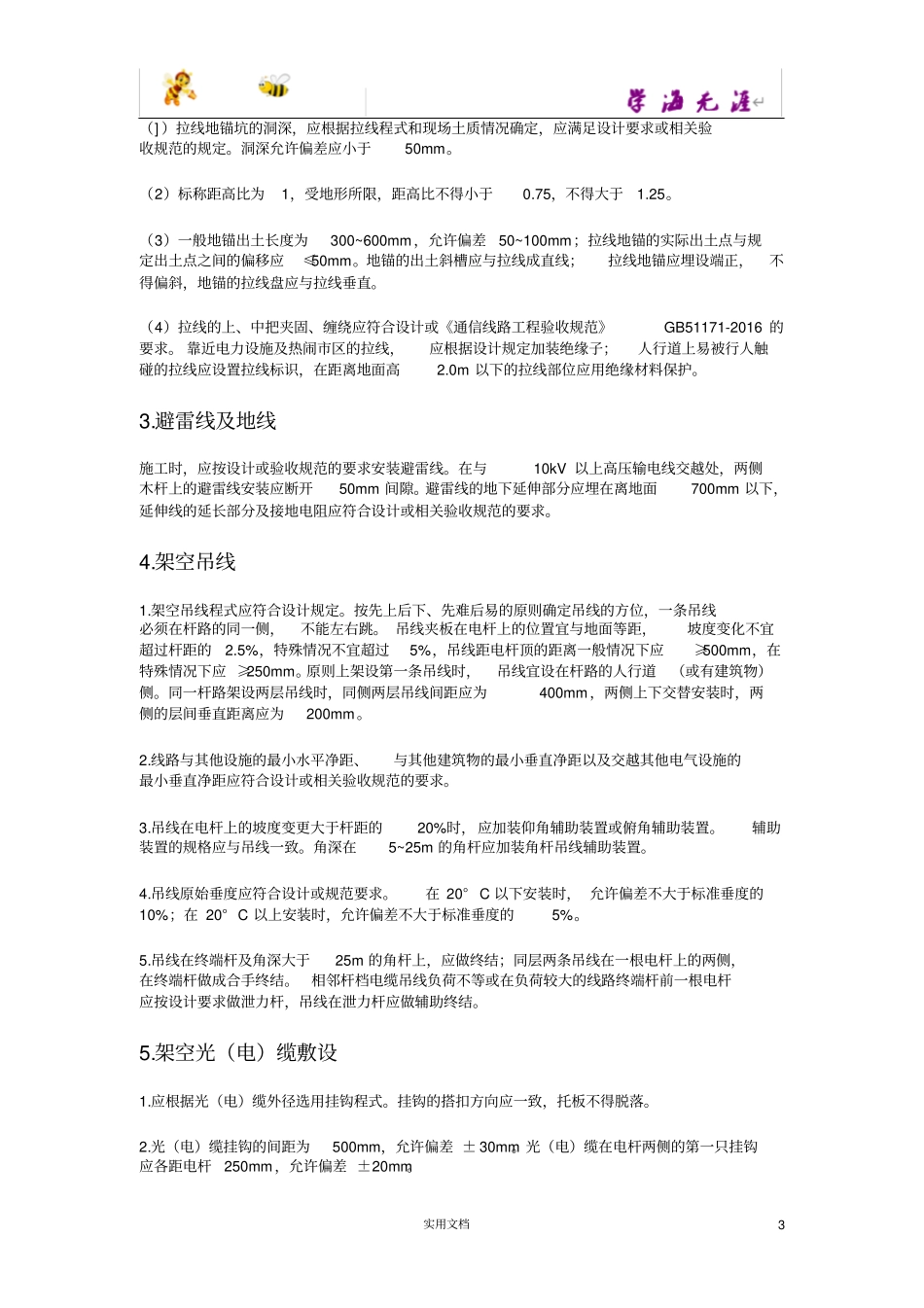

实用文档1一建通广实务考试架空线路实用文档2线路工程通用线路工程通用.doc架空线路工程是将光（电）缆架设在杆路上的一种光（电）缆敷设方式，光缆的固定大都采用钢绞线支撑的吊挂方式。它具有投资省、施工周期短的优点，所以在省内干线及本地网工程中仍被广泛地运用。1.立杆1）电杆洞深电杆洞深是根据电杆的类别、现场的土质以及项目所在地的负荷区决定的。光（电）缆线路工程的电杆洞深应符合设计或相关验收规范的规定。2）杆距杆距设置应满足设计要求。一般情况下，市区杆距为35~45m，郊外杆距为50~55m。光（电）缆线路跨越小河或其他障碍物时，可采用长杆档方式。在轻、中、重负荷区杆距超过70m、65m、50m时，应按长杆档标准架设。3）立电杆的基本要求1.直线线路的电杆位置应在线路路由中心线上。电杆中心与路由中心线的左右偏差不应大于50mm；除终端杆外，杆身应上下垂直，杆面不得错位。2.角杆根部应在线路转角点内移（木杆内移约一个根径、水泥杆半个根径）。拉线收紧后杆梢应向外角倾斜，水泥电杆的外倾值为100~150mm，木杆外倾值为200~300mm。因地形限制或装撑杆的角杆可不内移。3.终端杆的杆梢应向拉线侧倾斜100~120mm。2.拉线1.拉线程式的决定因素。拉线程式由杆路的负载、线路负荷、角深的大小、拉线的距离比等因素决定。2.拉线的种类。拉线按作用分有角杆拉线、终端拉线、风暴拉线（四方拉线）和其他作用的拉线；按建筑方式分有落地拉线、高桩拉线、吊板拉线、V形拉线和杆间拉线。3.拉线安装的基本要求实用文档3（]）拉线地锚坑的洞深，应根据拉线程式和现场土质情况确定，应满足设计要求或相关验收规范的规定。洞深允许偏差应小于50mm。（2）标称距高比为1，受地形所限，距高比不得小于0.75，不得大于1.25。（3）一般地锚出土长度为300~600mm，允许偏差50~100mm；拉线地锚的实际出土点与规定出土点之间的偏移应≤50mm。地锚的出土斜槽应与拉线成直线；拉线地锚应埋设端正，不得偏斜，地锚的拉线盘应与拉线垂直。（4）拉线的上、中把夹固、缠绕应符合设计或《通信线路工程验收规范》GB51171-2016的要求。靠近电力设施及热闹市区的拉线，应根据设计规定加装绝缘子；人行道上易被行人触碰的拉线应设置拉线标识，在距离地面高2.0m以下的拉线部位应用绝缘材料保护。3.避雷线及地线施工时，应按设计或验收规范的要求安装避雷线。在与10kV以上高压输电线交越处，两侧木杆上的避雷线安装应断开50mm间隙。避雷线的地下延伸部分应埋在离地面700mm以下，延伸线的延长部分及接地电阻应符合设计或相关验收规范的要求。4.架空吊线1.架空吊线程式应符合设计规定。按先上后下、先难后易的原则确定吊线的方位，一条吊线必须在杆路的同一侧，不能左右跳。吊线夹板在电杆上的位置宜与地面等距，坡度变化不宜超过杆距的2.5%，特殊情况不宜超过5%，吊线距电杆顶的距离一般情况下应≥500mm，在特殊情况下应≥250mm。原则上架设第一条吊线时，吊线宜设在杆路的人行道（或有建筑物）侧。同一杆路架设两层吊线时，同侧两层吊线间距应为400mm，两侧上下交替安装时，两侧的层间垂直距离应为200mm。2.线路与其他设施的最小水平净距、与其他建筑物的最小垂直净距以及交越其他电气设施的最小垂直净距应符合设计或相关验收规范的要求。3.吊线在电杆上的坡度变更大于杆距的20%时，应加装仰角辅助装置或俯角辅助装置。辅助装置的规格应与吊线一致。角深在5~25m的角杆应加装角杆吊线辅助装置。4.吊线原始垂度应符合设计或规范要求。在20°C以下安装时，允许偏差不大于标准垂度的10%；在20°C以上安装时，允许偏差不大于标准垂度的5%。5.吊线在终端杆及角深大于25m的角杆上，应做终结；同层两条吊线在一根电杆上的两侧，在终端杆做成合手终结。相邻杆档电缆吊线负荷不等或在负荷较大的线路终端杆前一根电杆应按设计要求做泄力杆，吊线在泄力杆应做辅助终结。5.架空光（电）缆敷设1.应根据光（电）缆外径选用挂钩程式。挂钩的搭扣方向应一致，托板不得脱落。2.光（电）缆挂钩的间距为500mm，允许偏差±30mm。光（电）缆在电杆两侧的第一只挂钩应各距电杆250mm，允许偏差±20mm。实用文档43.架空光（电）...
