一级建造师通信与广电实务管道工程重点内容VIP免费

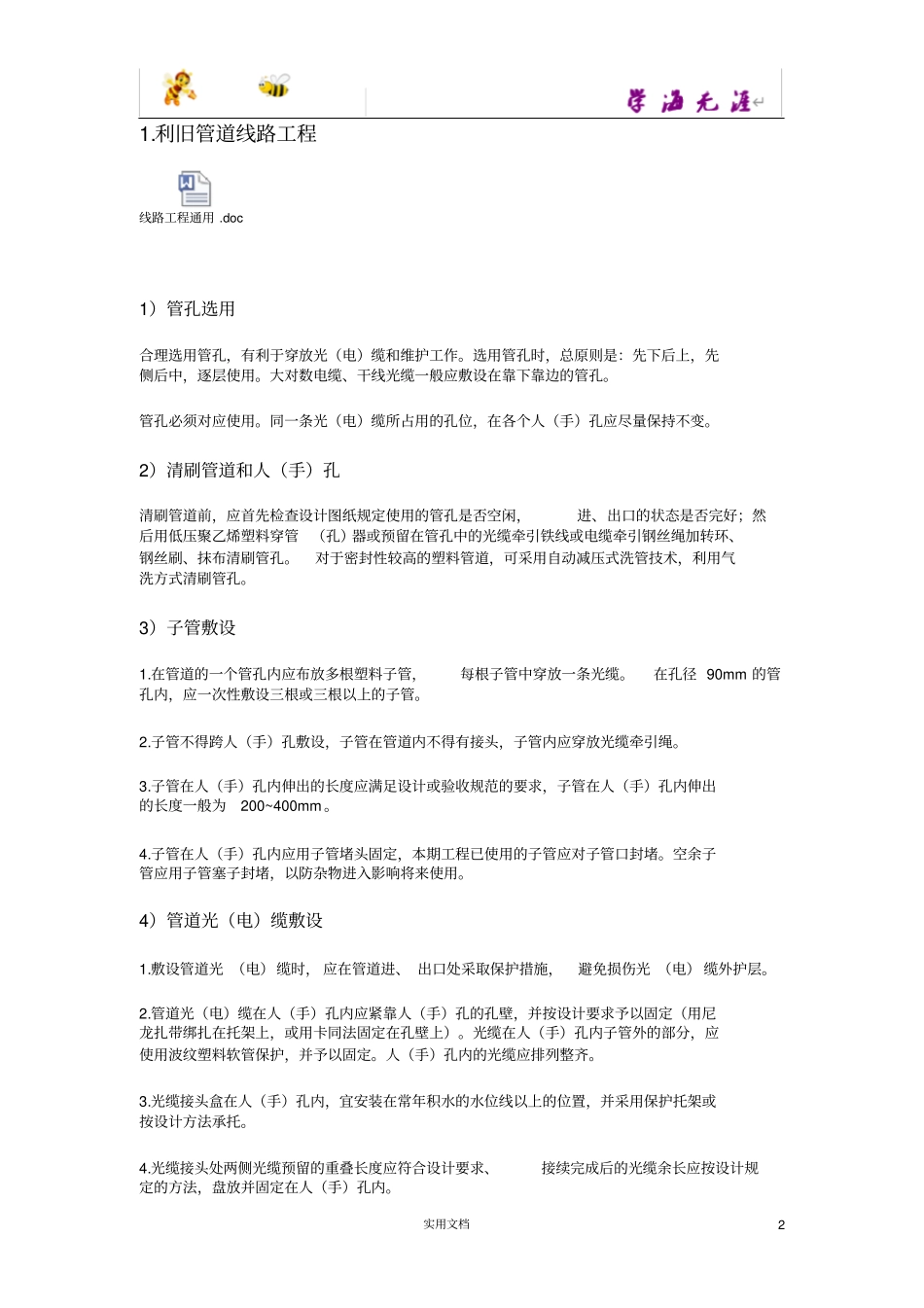

实用文档1一建通广实务考试管道工程实用文档21.利旧管道线路工程线路工程通用.doc1）管孔选用合理选用管孔，有利于穿放光（电）缆和维护工作。选用管孔时，总原则是：先下后上，先侧后中，逐层使用。大对数电缆、干线光缆一般应敷设在靠下靠边的管孔。管孔必须对应使用。同一条光（电）缆所占用的孔位，在各个人（手）孔应尽量保持不变。2）清刷管道和人（手）孔清刷管道前，应首先检查设计图纸规定使用的管孔是否空闲，进、出口的状态是否完好；然后用低压聚乙烯塑料穿管（孔）器或预留在管孔中的光缆牵引铁线或电缆牵引钢丝绳加转环、钢丝刷、抹布清刷管孔。对于密封性较高的塑料管道，可采用自动减压式洗管技术，利用气洗方式清刷管孔。3）子管敷设1.在管道的一个管孔内应布放多根塑料子管，每根子管中穿放一条光缆。在孔径90mm的管孔内，应一次性敷设三根或三根以上的子管。2.子管不得跨人（手）孔敷设，子管在管道内不得有接头，子管内应穿放光缆牵引绳。3.子管在人（手）孔内伸出的长度应满足设计或验收规范的要求，子管在人（手）孔内伸出的长度一般为200~400mm。4.子管在人（手）孔内应用子管堵头固定，本期工程已使用的子管应对子管口封堵。空余子管应用子管塞子封堵，以防杂物进入影响将来使用。4）管道光（电）缆敷设1.敷设管道光（电）缆时，应在管道进、出口处采取保护措施，避免损伤光（电）缆外护层。2.管道光（电）缆在人（手）孔内应紧靠人（手）孔的孔壁，并按设计要求予以固定（用尼龙扎带绑扎在托架上，或用卡同法固定在孔壁上）。光缆在人（手）孔内子管外的部分，应使用波纹塑料软管保护，并予以固定。人（手）孔内的光缆应排列整齐。3.光缆接头盒在人（手）孔内，宜安装在常年积水的水位线以上的位置，并采用保护托架或按设计方法承托。4.光缆接头处两侧光缆预留的重叠长度应符合设计要求、接续完成后的光缆余长应按设计规定的方法，盘放并固定在人（手）孔内。实用文档35.光（电）缆和接头在人孔内的排列规则如下：（1）光（电）缆应在托板或人（手）孔壁上排列整齐，上、下不得重叠相压，不得互相交叉或从人（手）孔中间直穿；（2）电缆接头应平直安放在托架中间，并考虑留有今后维护中拆除接头包管的移动位置；（3）在人（手）孔内，光（电）缆接头距离两侧管道出口处的光（电）缆长度不应小于400mm；（4）在人（手）孔内，接头不应放在管道进口处的上方或下方，接头和光（电）缆都不应该阻挡空闲管孔，避免影响今后敷设新的光（电）缆。6.人（手）孔内的光（电）缆应有醒目的识别标识或标志吊牌。2.通信管道施工技术通信管道按照其在通信管网中所处的位置和用途可分为进出局管道、主干管道、中继管道、分支管道和用户管道5类。目前常用的管材有水泥管、钢管、塑料管，塑料管又分为双壁波纹管、栅格管、梅花管、硅芯管、ABS管等。通信管道的施工一般分为划线定位、开凿路面、开挖管道沟槽、制作管道基础、管道敷设、管道包封、制作人（手）孔及管道沟槽回填等工序。1）划线定位通信管道应满足光（电）缆的布放和使用要求，施工时应按照设计文件及规划部门已批准的位置（坐标、高程）进行路由复测、划线定位。划线定位时，应确定并划出管道中心线及人（手）孔中心的位置，并设置平面位置临时用桩及控制沟槽基础标高的临时水准点。临时用桩的间距应根据施工需要确定，以20~25m为宜。临时确定的水准点间距以不超过150m为宜，应满足施工测量的精度要求。管道中心线、人（手）孔中心的位置误差不应超过规范要求，遇特殊情况变化较大时应报规划部门重新批准。通信管道应避免与燃气管道、高压电力电缆在道路同侧建设，不可避免时，与其他管线的最小净距应符合相关规范要求。2）开凿路面与开挖管道沟槽划线定位以后，施工人员就可以战照管道中心线的位置，以管群宽度加上肥槽（施工面或放坡）为上口宽度开凿路面，向下开挖。开槽时，遇不稳定土壤、挖深超过2m或低于地下水位时，应进行必要的支护。3）管道基础（一）基础类别管道基础分为天然基础、素混凝土基础和钢筋混凝土基础。把原土整平、夯实后直接作为管道基础的称为天然基础。在土质均匀、坚硬的情况下，...
