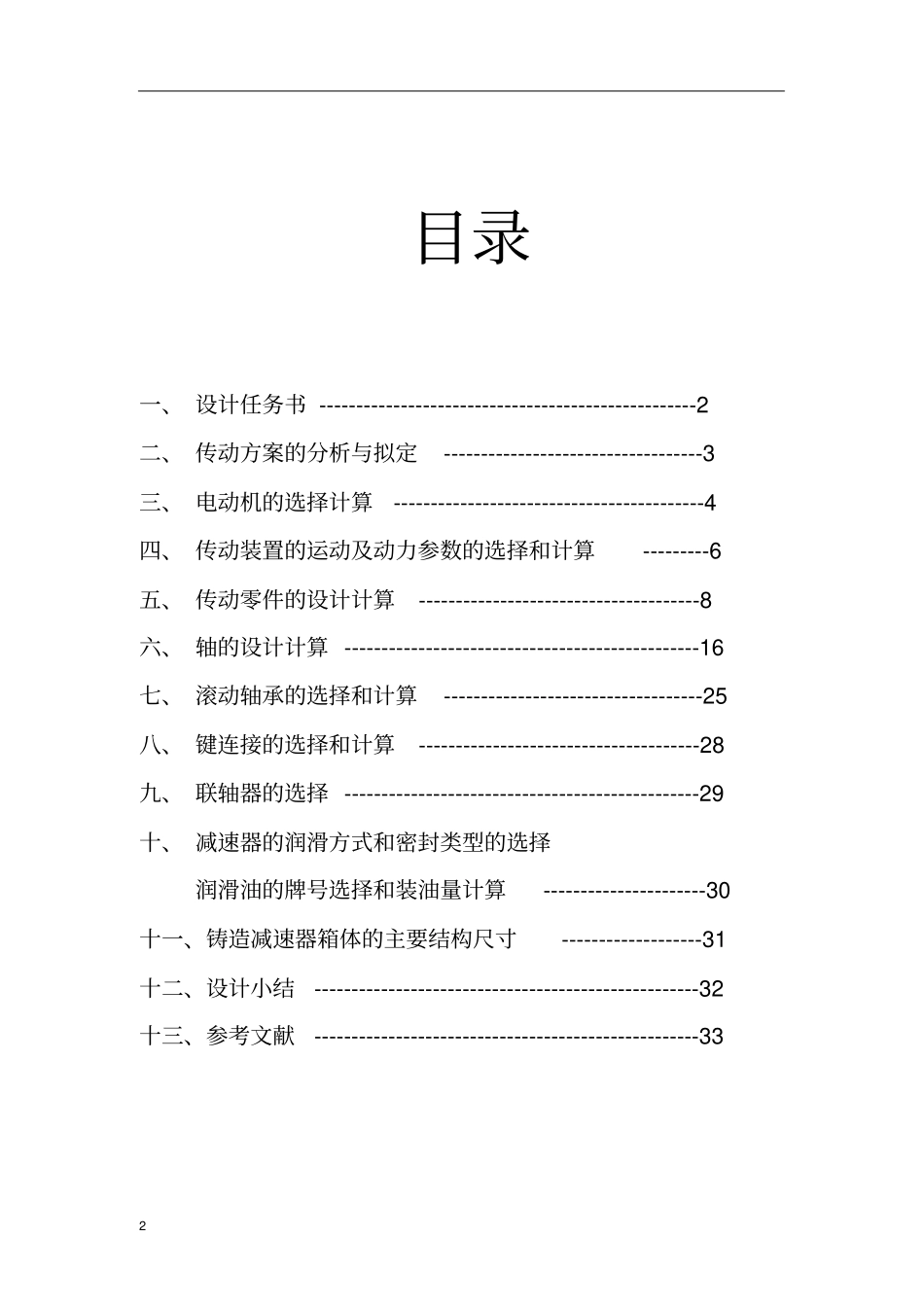

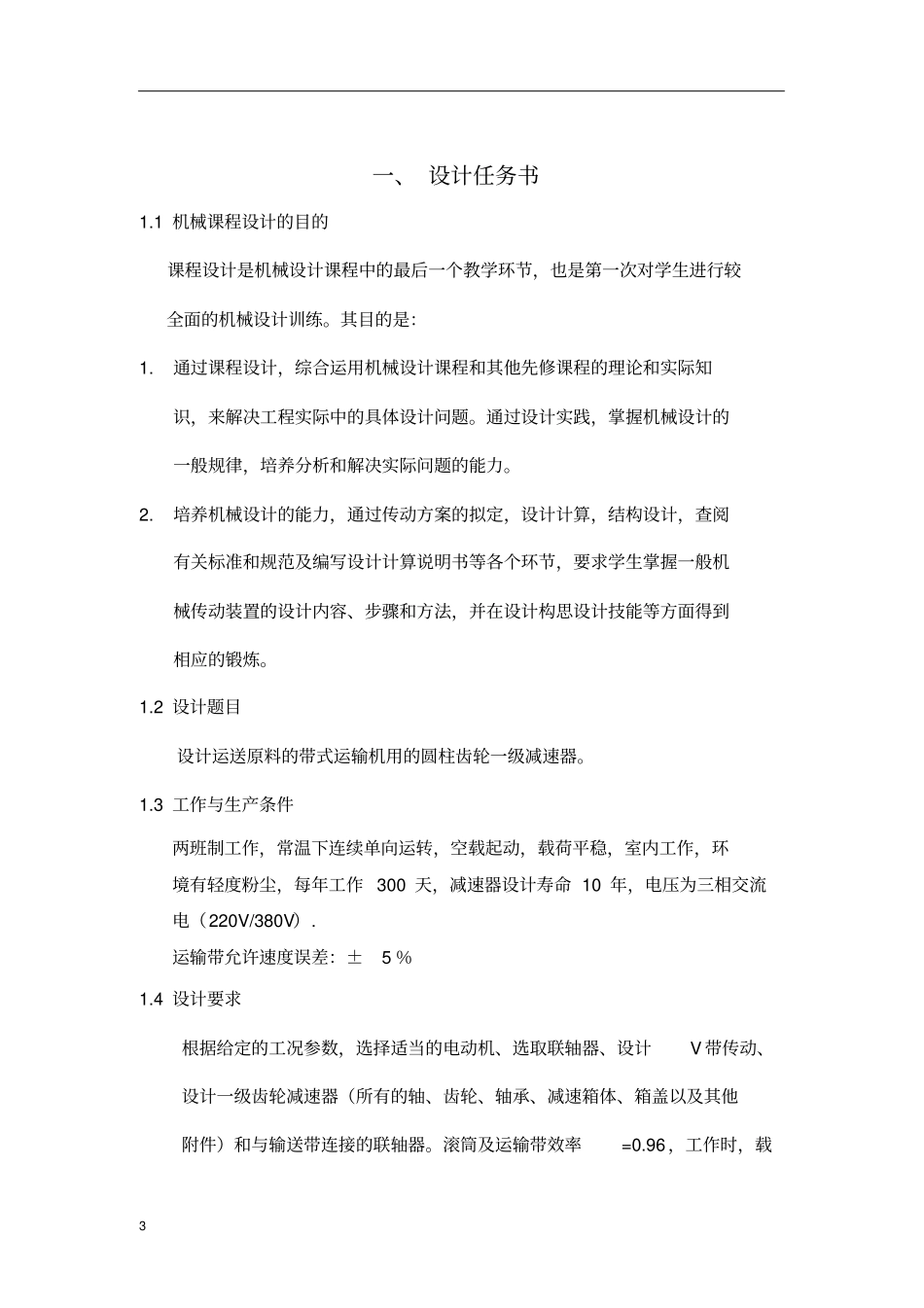

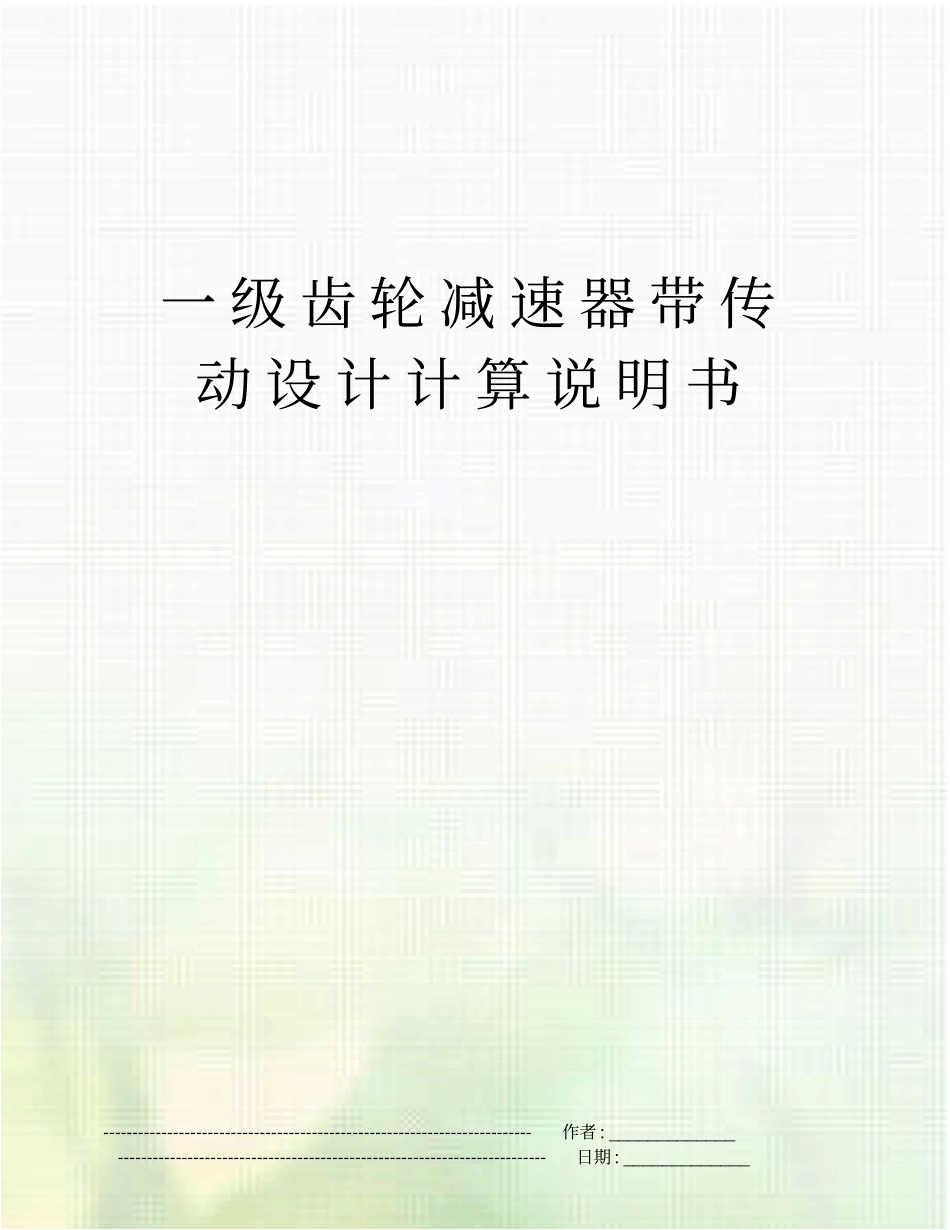

一级齿轮减速器带传动设计计算说明书--------------------------------------------------------------------------作者:_____________--------------------------------------------------------------------------日期:_____________2目录一、设计任务书---------------------------------------------------2二、传动方案的分析与拟定-----------------------------------3三、电动机的选择计算------------------------------------------4四、传动装置的运动及动力参数的选择和计算---------6五、传动零件的设计计算--------------------------------------8六、轴的设计计算------------------------------------------------16七、滚动轴承的选择和计算-----------------------------------25八、键连接的选择和计算--------------------------------------28九、联轴器的选择------------------------------------------------29十、减速器的润滑方式和密封类型的选择润滑油的牌号选择和装油量计算----------------------30十一、铸造减速器箱体的主要结构尺寸-------------------31十二、设计小结----------------------------------------------------32十三、参考文献----------------------------------------------------333一、设计任务书1.1机械课程设计的目的课程设计是机械设计课程中的最后一个教学环节，也是第一次对学生进行较全面的机械设计训练。其目的是：1.通过课程设计，综合运用机械设计课程和其他先修课程的理论和实际知识，来解决工程实际中的具体设计问题。通过设计实践，掌握机械设计的一般规律，培养分析和解决实际问题的能力。2.培养机械设计的能力，通过传动方案的拟定，设计计算，结构设计，查阅有关标准和规范及编写设计计算说明书等各个环节，要求学生掌握一般机械传动装置的设计内容、步骤和方法，并在设计构思设计技能等方面得到相应的锻炼。1.2设计题目设计运送原料的带式运输机用的圆柱齿轮一级减速器。1.3工作与生产条件两班制工作，常温下连续单向运转，空载起动，载荷平稳，室内工作，环境有轻度粉尘，每年工作300天，减速器设计寿命10年，电压为三相交流电（220V/380V）.运输带允许速度误差：±5％1.4设计要求根据给定的工况参数，选择适当的电动机、选取联轴器、设计V带传动、设计一级齿轮减速器（所有的轴、齿轮、轴承、减速箱体、箱盖以及其他附件）和与输送带连接的联轴器。滚筒及运输带效率=0.96，工作时，载4荷有轻微冲击。室内工作，水分和颗粒为正常状态，产品生产批量为成批生产。1.5原始数据见下表表1原始数据输送带拉力F(N)输送带速度v(m/s)驱动带轮直径D(m)40000.93501.6设计内容1.6.1确定传动装置的类型，画出机械系统传动简图。1.6.2选择电动机，进行传动装置的运动和动力参数计算。1.6.3传动装置中的传动零件设计计算。1.6.4绘制传动装置中一级减速器装配图一张（A0）。1.6.5绘制高速轴齿轮轴、低速轴和低速轴大齿轮零件图各一张（A3）。1.6.6编写和提交设计计算说明书（电子版和纸版）各一份。二、传动方案的分析与拟定1、设计方案单级圆柱齿轮减速器及带传动。2、原始数据（按学号分到第A16组）输送带拉力F(N)输送带速度v(m/s)驱动带轮直径D(m)540000.93503、工作与生产条件两班制工作，常温下连续单向运转，空载起动，载荷平稳，室内工作，环境有轻度粉尘，每年工作300天，减速器设计寿命10年，电压为三相交流电（220V/380V），运输带允许速度误差：±5％。4、传动方案的分析整体传动方案主要分为两部分，即带传动和齿轮传动，由于带传动传动平稳，故放在高速级，减速器齿轮传动放在带传动之后。由于滚筒的工作转速较低，故减速器的齿轮传动采用直齿圆柱齿轮啮合传动就好，又由于滚筒的工作载荷较大，故带传动的传动比不宜过大，否则带容易打滑。4、传动方案的拟定（如下图）1、带传动2、减速器3、联轴器4、输送带5、滚筒6、电动机6三、电动机的选择计算（1）选择电动机的类型：Y系列三相异步电动机（2）选择电动机的功率根据已知条件F、v和D，确定求出输送带的功率Pw40000.93.610001000WFvPkW传动装置的总效率：331...
