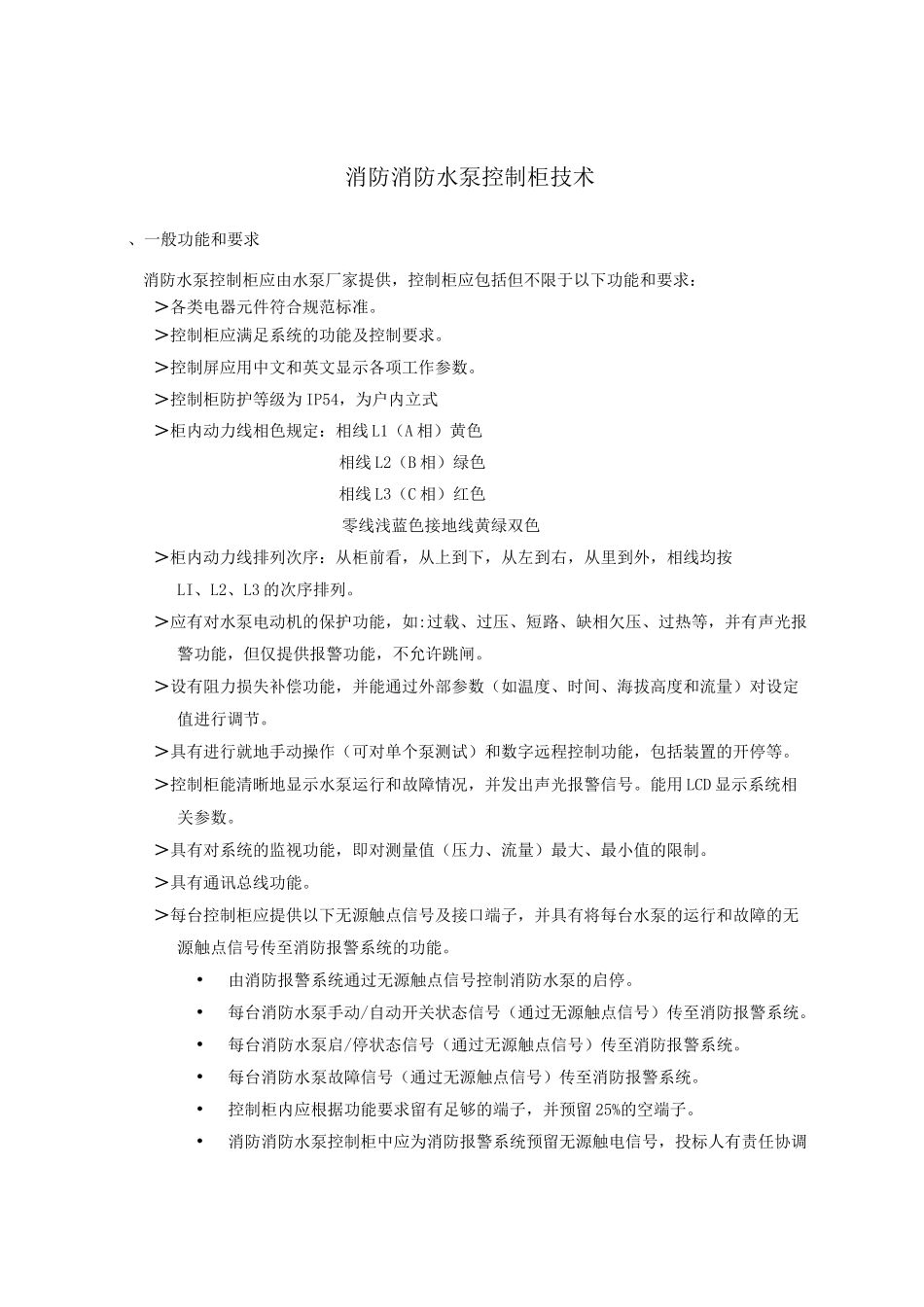

消防消防水泵控制柜技术、一般功能和要求消防水泵控制柜应由水泵厂家提供，控制柜应包括但不限于以下功能和要求：＞各类电器元件符合规范标准。＞控制柜应满足系统的功能及控制要求。＞控制屏应用中文和英文显示各项工作参数。＞控制柜防护等级为IP54，为户内立式＞柜内动力线相色规定：相线L1（A相）黄色相线L2（B相）绿色相线L3（C相）红色零线浅蓝色接地线黄绿双色＞柜内动力线排列次序：从柜前看，从上到下，从左到右，从里到外，相线均按LI、L2、L3的次序排列。＞应有对水泵电动机的保护功能，如:过载、过压、短路、缺相欠压、过热等，并有声光报警功能，但仅提供报警功能，不允许跳闸。＞设有阻力损失补偿功能，并能通过外部参数（如温度、时间、海拔高度和流量）对设定值进行调节。＞具有进行就地手动操作（可对单个泵测试）和数字远程控制功能，包括装置的开停等。＞控制柜能清晰地显示水泵运行和故障情况，并发出声光报警信号。能用LCD显示系统相关参数。＞具有对系统的监视功能，即对测量值（压力、流量）最大、最小值的限制。＞具有通讯总线功能。＞每台控制柜应提供以下无源触点信号及接口端子，并具有将每台水泵的运行和故障的无源触点信号传至消防报警系统的功能。•由消防报警系统通过无源触点信号控制消防水泵的启停。•每台消防水泵手动/自动开关状态信号（通过无源触点信号）传至消防报警系统。•每台消防水泵启/停状态信号（通过无源触点信号）传至消防报警系统。•每台消防水泵故障信号（通过无源触点信号）传至消防报警系统。•控制柜内应根据功能要求留有足够的端子，并预留25%的空端子。•消防消防水泵控制柜中应为消防报警系统预留无源触电信号，投标人有责任协调并LEIKAIKEJIwww.njlkkj.comLEIKAIKEJIwww.njlkkj.com热继电器应满足IEC947-4-1有关条款的要求。投标人应提供时间电流特性曲线。曲线公差应不超过±10%。热继电器的整定电流范围宜包含电动机的额定电流。e.电动机启动方式www.njlkkj.comwww.njlkkj.com＞软启动装置该装置应符合IEC947-4-1要求，额定操作电压应不小于交流440V，额定操作电流应不小于电动机满载运行时的电流。该装置额定控制电源电压应等于交流系统额定电压，控制回路为交流系统时，额定控制回路电压为220V。该装置在应用过程中应能有效地减少对电网的冲击和污染，保护负载，延长使用寿命。该装置应具有如下功能：•电动机软启动功能，启动时间可调。•电动机软停止功能，启动时间可调。•初始电压可调。•限流功能可调。•堵转电流产生时，该装置能在200ms内自动切断，并发出故障信号。•该装置应具备故障自我诊断和显示、保护功能。•该装置应包括、但不限于下列元件：一只断路器一只接触器一只热继电器一套软启动器一付开停按钮一只紧急停车按钮一只控制继电器一只远距离手动一自动控制一遥控转换开关一只运行指示灯（绿色）一只故障指示灯（黄色）三、控制部分•启动装置应依照IEC947-4-1进行操作试验及绝缘试验等定期试验。•启动器应能满足电动机在额定参数条件下时软启动，并能迅速有效地通断回路。f.电流互感器按IEC185标准的有关要求进行选用，也应考虑到使用处的特殊要求。电流互感器应满足初级额定短路电流及初级额定负载电流，除分段柜外，电流互感www.njlkkj.com器均应装置在馈电回路侧。电流互感器采用环氧树脂型，应符合规定的电流的要求精度等级及负载，应配合继电器、仪表仪器的运行要求。电流互感器输出为0~5A,测量www.njlkkj.comwww.njlkkj.com输出信号：隔离的、线形的，4~20mADC，负载阻抗大于5000。j.端子用于控制的端子采用螺丝压紧连接。当有很多根连线时，应采用跨接片。www.njlkkj.comwww.njlkkj.com
