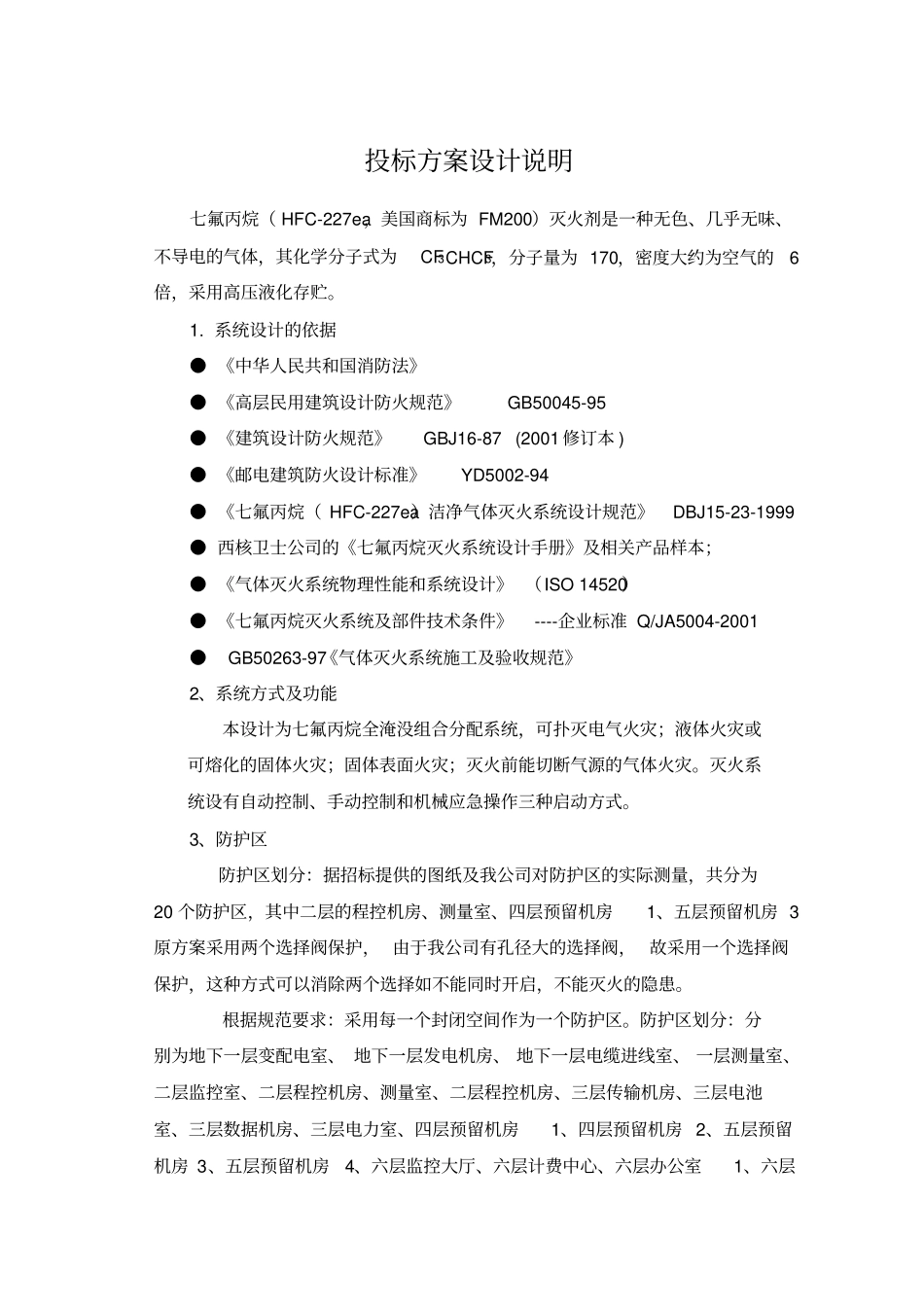

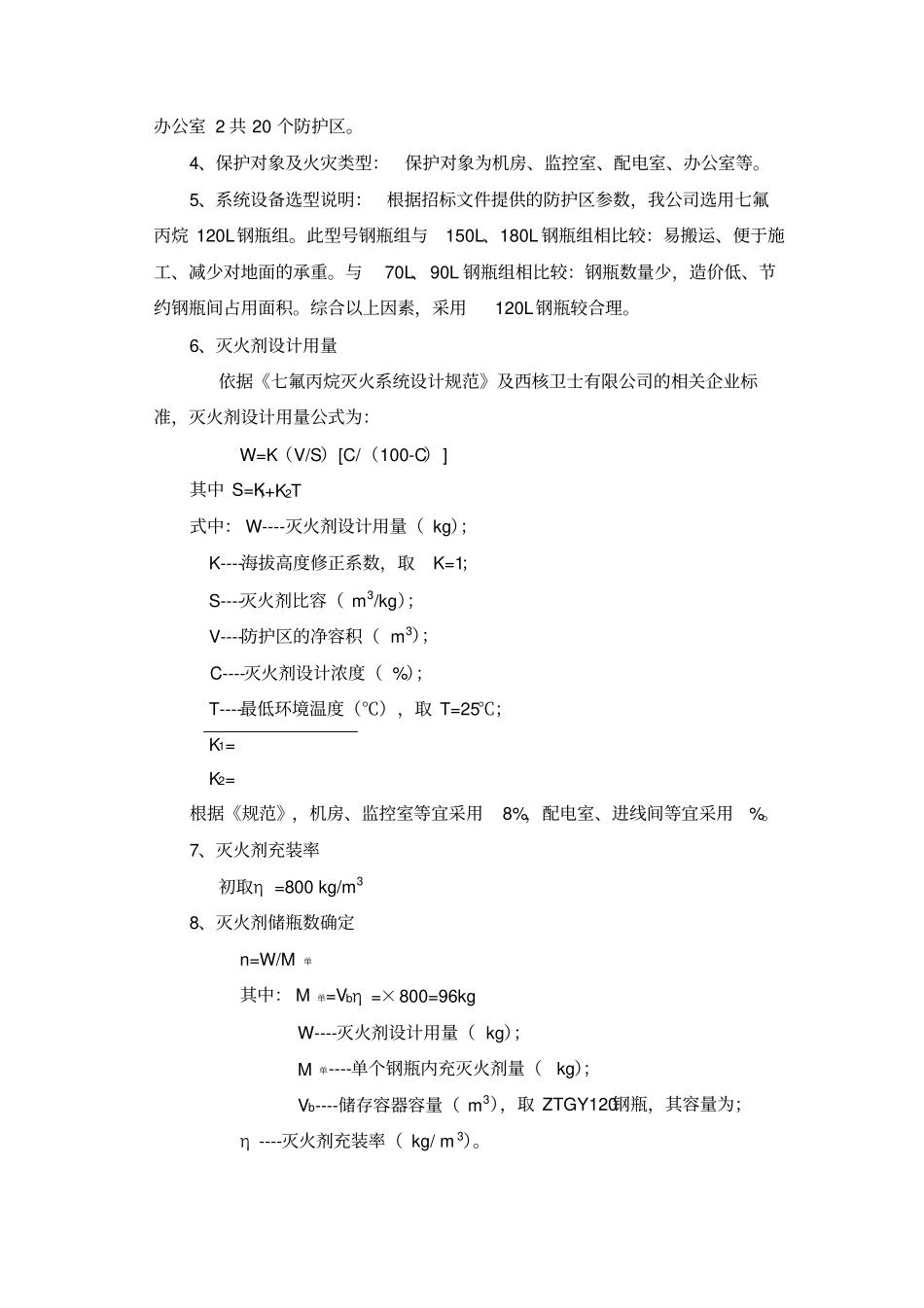

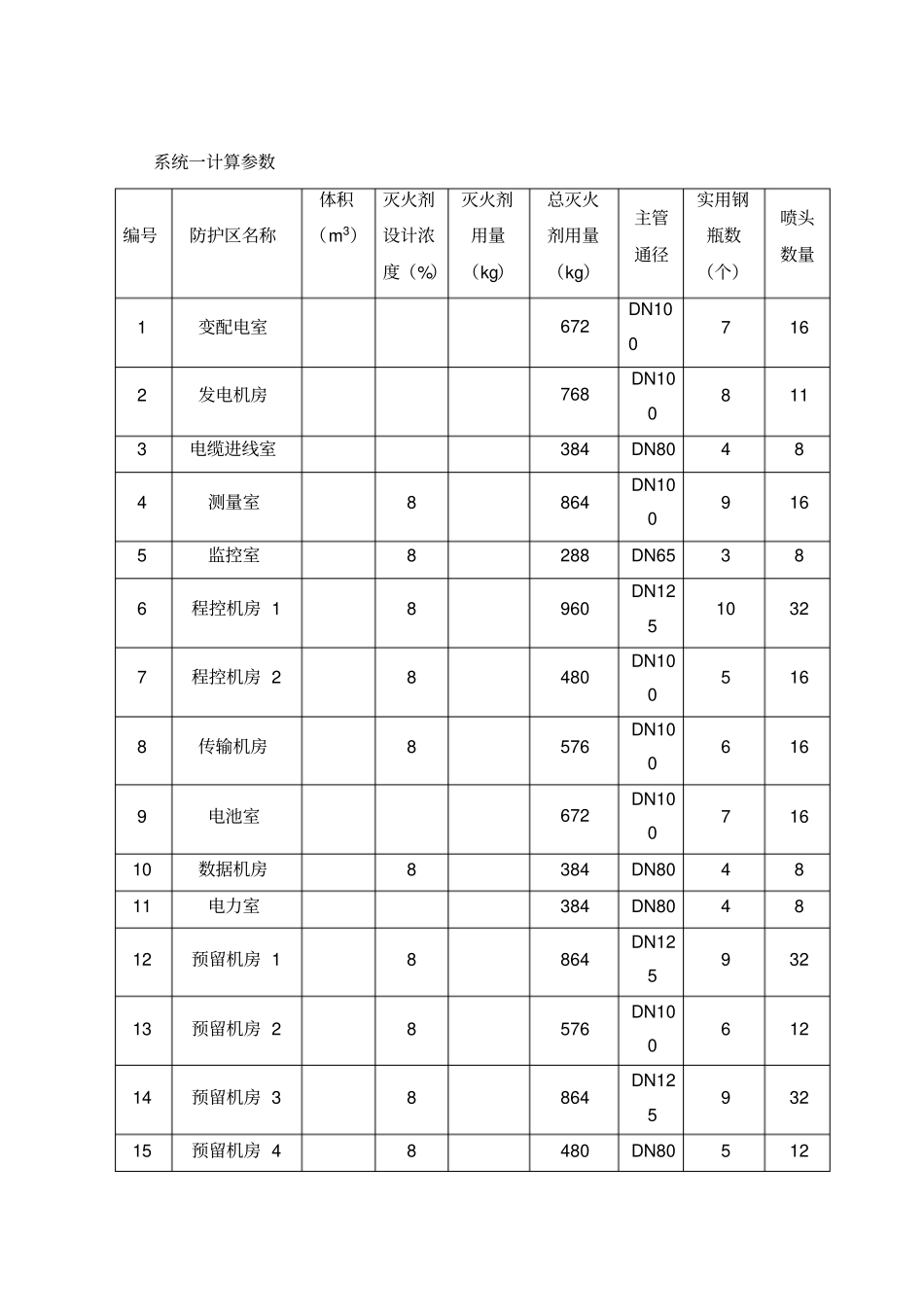

投标方案设计说明七氟丙烷(HFC-227ea,美国商标为FM200)灭火剂是一种无色、几乎无味、不导电的气体,其化学分子式为CF3CHCF3,分子量为170,密度大约为空气的6倍,采用高压液化存贮。1.系统设计的依据●《中华人民共和国消防法》●《高层民用建筑设计防火规范》GB50045-95●《建筑设计防火规范》GBJ16-87(2001修订本)●《邮电建筑防火设计标准》YD5002-94●《七氟丙烷(HFC-227ea)洁净气体灭火系统设计规范》DBJ15-23-1999●西核卫士公司的《七氟丙烷灭火系统设计手册》及相关产品样本;●《气体灭火系统物理性能和系统设计》(ISO14520)●《七氟丙烷灭火系统及部件技术条件》----企业标准Q/JA5004-2001●GB50263-97《气体灭火系统施工及验收规范》2、系统方式及功能本设计为七氟丙烷全淹没组合分配系统,可扑灭电气火灾;液体火灾或可熔化的固体火灾;固体表面火灾;灭火前能切断气源的气体火灾。灭火系统设有自动控制、手动控制和机械应急操作三种启动方式。3、防护区防护区划分:据招标提供的图纸及我公司对防护区的实际测量,共分为20个防护区,其中二层的程控机房、测量室、四层预留机房1、五层预留机房3原方案采用两个选择阀保护,由于我公司有孔径大的选择阀,故采用一个选择阀保护,这种方式可以消除两个选择如不能同时开启,不能灭火的隐患。根据规范要求:采用每一个封闭空间作为一个防护区。防护区划分:分别为地下一层变配电室、地下一层发电机房、地下一层电缆进线室、一层测量室、二层监控室、二层程控机房、测量室、二层程控机房、三层传输机房、三层电池室、三层数据机房、三层电力室、四层预留机房1、四层预留机房2、五层预留机房3、五层预留机房4、六层监控大厅、六层计费中心、六层办公室1、六层办公室2共20个防护区。4、保护对象及火灾类型:保护对象为机房、监控室、配电室、办公室等。5、系统设备选型说明:根据招标文件提供的防护区参数,我公司选用七氟丙烷120L钢瓶组。此型号钢瓶组与150L、180L钢瓶组相比较:易搬运、便于施工、减少对地面的承重。与70L、90L钢瓶组相比较:钢瓶数量少,造价低、节约钢瓶间占用面积。综合以上因素,采用120L钢瓶较合理。6、灭火剂设计用量依据《七氟丙烷灭火系统设计规范》及西核卫士有限公司的相关企业标准,灭火剂设计用量公式为:W=K(V/S)[C/(100-C)]其中S=K1+K2T式中:W----灭火剂设计用量(kg);K----海拔高度修正系数,取K=1;S----灭火剂比容(m3/kg);V----防护区的净容积(m3);C----灭火剂设计浓度(%);T----最低环境温度(℃),取T=25℃;K1=K2=根据《规范》,机房、监控室等宜采用8%,配电室、进线间等宜采用%。7、灭火剂充装率初取η=800kg/m38、灭火剂储瓶数确定n=W/M单其中:M单=Vbη=×800=96kgW----灭火剂设计用量(kg);M单----单个钢瓶内充灭火剂量(kg);Vb----储存容器容量(m3),取ZTGY120钢瓶,其容量为;η----灭火剂充装率(kg/m3)。系统一计算参数编号防护区名称体积(m3)灭火剂设计浓度(%)灭火剂用量(kg)总灭火剂用量(kg)主管通径实用钢瓶数(个)喷头数量1变配电室672DN1007162发电机房768DN1008113电缆进线室384DN80484测量室8864DN1009165监控室8288DN65386程控机房18960DN12510327程控机房28480DN1005168传输机房8576DN1006169电池室672DN10071610数据机房8384DN804811电力室384DN804812预留机房18864DN12593213预留机房28576DN10061214预留机房38864DN12593215预留机房48480DN8051216网络室8192DN652617监控大厅8576DN10061218计费中心8480DN8051219办公室1192DN652420办公室2192DN6524主要设备清单序号名称型号数量单位备注1灭火剂储存置ZTGY12020只包括:钢瓶、容器阀、液体单向阀、高压软管2七氟丙烷灭火剂1920公斤3汇集管1组4安全阀ZTFA201只5反馈装置ZTPK20只6选择阀DN1253台DN1008台DN805台DN654台7钢瓶架1套8启动钢瓶ZTGQ440套9单向阀ZTFH430只10启动管路紫铜管230米11径向喷头ZTJT281只12活接头11对13法兰DN1258对14法兰DN1003对9、管网计算由于七氟丙烷灭火剂在25。C的饱和蒸汽压力约为,而该系统设计是以的氮气增压,故灭火剂的喷放过程流体计算按单...
