七氟丙烷灭火方案VIP免费

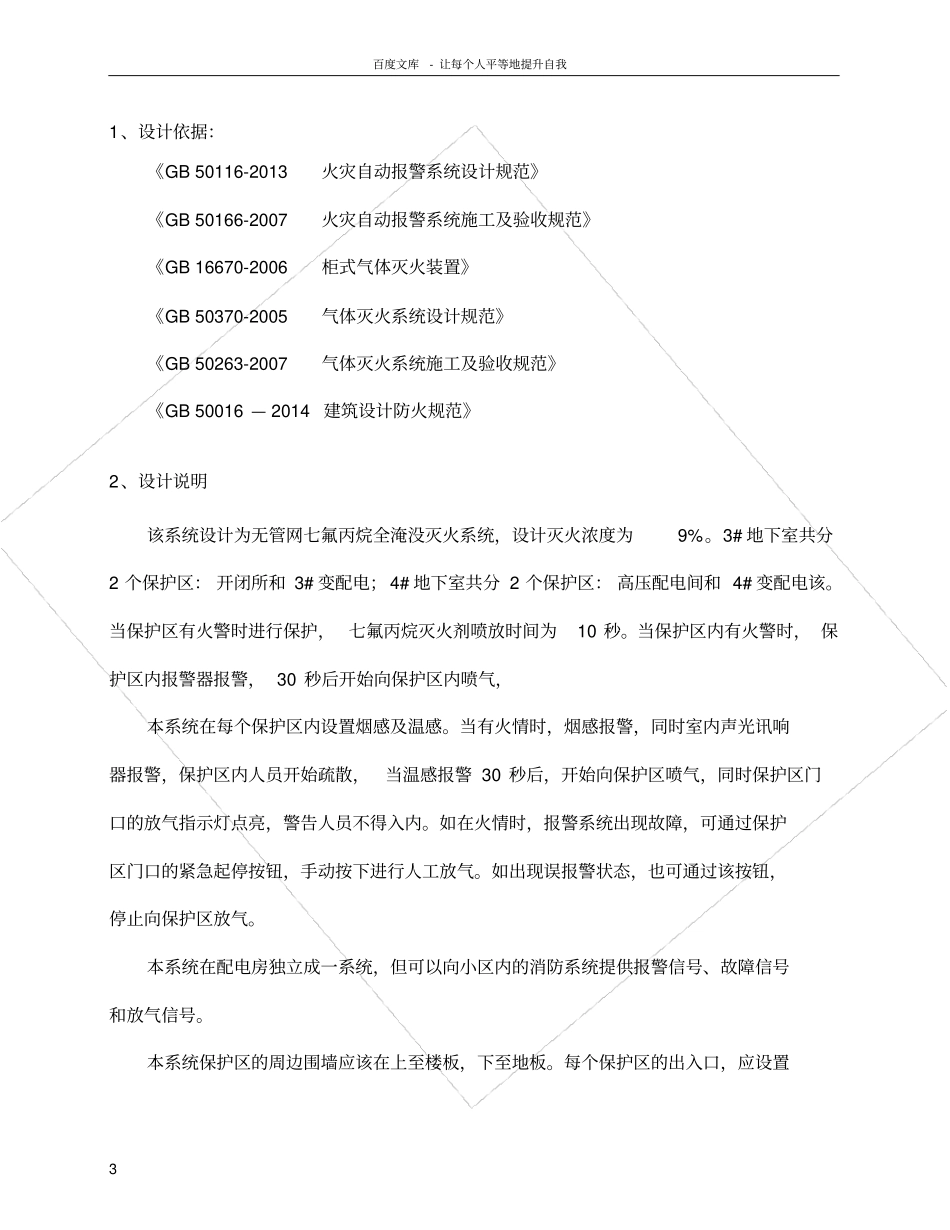

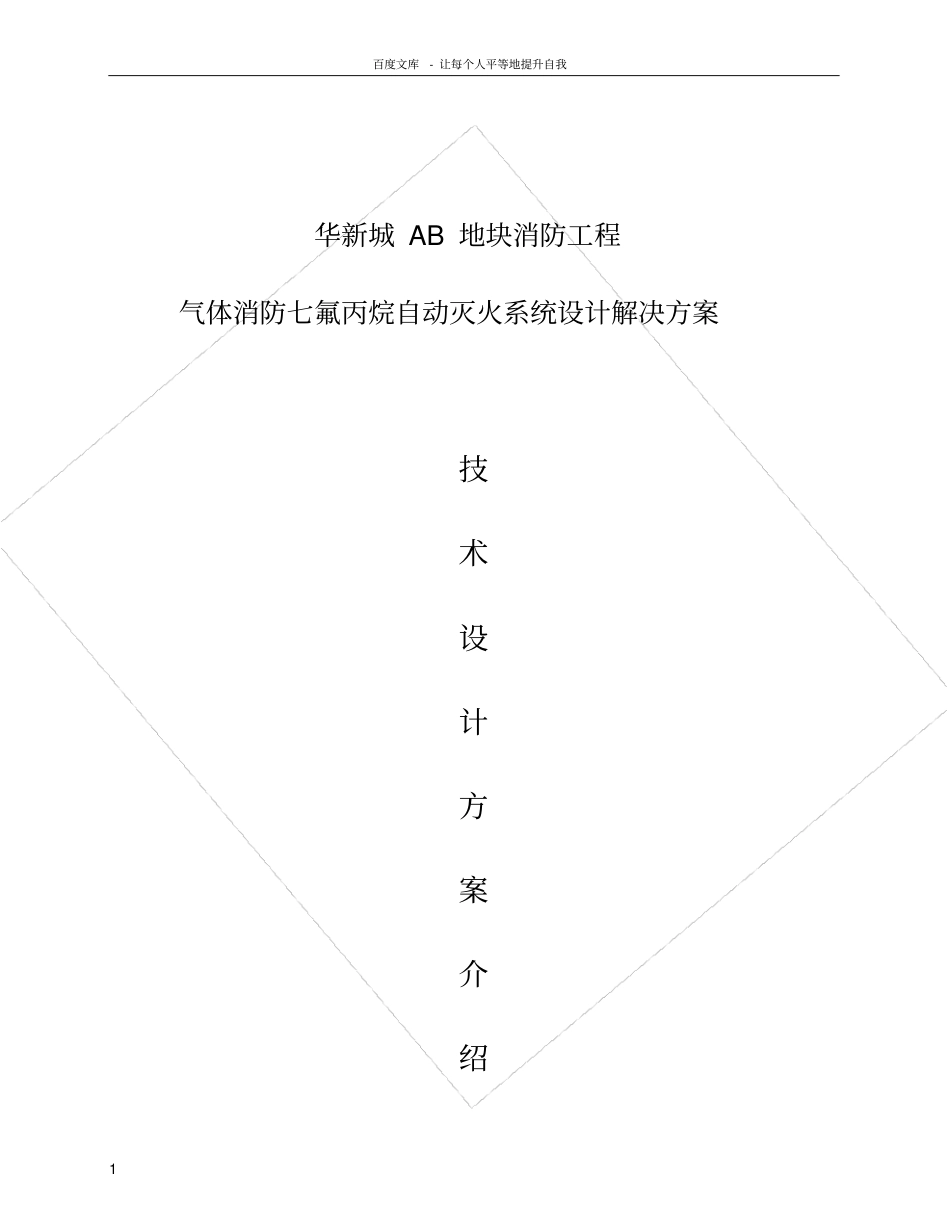

百度文库-让每个人平等地提升自我1华新城AB地块消防工程气体消防七氟丙烷自动灭火系统设计解决方案技术设计方案介绍百度文库-让每个人平等地提升自我2单位：南京市消防工程有限公司日期：2016年3月百度文库-让每个人平等地提升自我31、设计依据：《GB50116-2013火灾自动报警系统设计规范》《GB50166-2007火灾自动报警系统施工及验收规范》《GB16670-2006柜式气体灭火装置》《GB50370-2005气体灭火系统设计规范》《GB50263-2007气体灭火系统施工及验收规范》《GB50016—2014建筑设计防火规范》2、设计说明该系统设计为无管网七氟丙烷全淹没灭火系统，设计灭火浓度为9%。3#地下室共分2个保护区：开闭所和3#变配电；4#地下室共分2个保护区：高压配电间和4#变配电该。当保护区有火警时进行保护，七氟丙烷灭火剂喷放时间为10秒。当保护区内有火警时，保护区内报警器报警，30秒后开始向保护区内喷气，本系统在每个保护区内设置烟感及温感。当有火情时，烟感报警，同时室内声光讯响器报警，保护区内人员开始疏散，当温感报警30秒后，开始向保护区喷气，同时保护区门口的放气指示灯点亮，警告人员不得入内。如在火情时，报警系统出现故障，可通过保护区门口的紧急起停按钮，手动按下进行人工放气。如出现误报警状态，也可通过该按钮，停止向保护区放气。本系统在配电房独立成一系统，但可以向小区内的消防系统提供报警信号、故障信号和放气信号。本系统保护区的周边围墙应该在上至楼板，下至地板。每个保护区的出入口，应设置百度文库-让每个人平等地提升自我4常闭防火门，并应随时能从内部打开。我们推荐采用气体消防系统，这样对设备的损害最小，而且也有较好的消防效果。在配电房有大量的电子设备，万一受到损害将不可能在短期内得到更换，气体消防系统是确保保护区内设备的安全运行必要保证，气体消防系统原来主要是卤代烷系统，卤代烷系统的电绝缘性能好，化学性能稳定、灭火速度快、毒性和腐蚀性小、释放使用后无遗留的残渣痕迹或者很少、具有良好的贮存性和灭火效能。一直以来在气体灭火领域内起主导地位，由于其对臭氧层的严重破坏能力，根据《保护臭氧层维也纳公约》已在世界范围内遭禁止。现在国内应用的卤代烷灭火剂的替代物主要有：七氟丙烷、二氧化碳、IG541、气溶胶等。根据配电房的特殊性，设备比较集中，建议本配电房中的机房消防系统采用柜式七氟丙烷灭火系统。柜式七氟丙烷（HFC-227ea）灭火装置以“洁净气体”七氟丙烷作为灭火剂，灭火机理是通过惰化火焰中的活性自由基,实现断链灭火。七氟丙烷的特点是：无色无味、清洁、不导电、毒性低、灭火效率高、不污染被保护对象，特别是对大气臭氧层无任何破坏作用。在第一代的哈龙替代物中，七氟丙烷的综合性能最好七氟丙烷（HFC－227ea）的分子式为CF3CHFCF，同卤代烷1301性质相近，但毒性很小，不破坏臭氧层，其灭火设计浓度比卤代烷1301稍多，与卤代烷1301所使用的设备、管道及配置方式几乎完全相同。3、七氟丙烷气体消防系统设计七氟丙烷体消防系统的特点是不导电的、挥发性的或气态的灭火剂，在使用过程中不百度文库-让每个人平等地提升自我5留残余物，对环境无害，灭火效率较高。但其在自然中的存留期较长，且具有一定的毒性。根据防火区内的结构及面积，采用无管网全淹没灭火系统，在规定的时间内（喷放时间小于10s），向防护区喷射一定浓度的七氟丙烷气体（设计浓度采用9%），并使其均匀地充满整个防护区。柜式七氟丙烷气体灭火系统主要由气体贮存装置、喷嘴、喷射短管、灭火剂储存储存容器、容器阀等组成。防火区内设有火灾自动灭火控制系统，实现联动控制。气体灭火控制器的基本功能·能以两总线制方式挂接智能感烟、感温火灾探测器，亦可通过中继模块挂接非编码感烟、感温火灾探测器，接收探测器的火警信号。·每个灭火区具有“启动”和“停止”按键，当允许操作时，按下“启动”键，声光警报装置立即启动，放气阀延时启动；对于正在延时启动的设备，这时若按下“停止”键，可使设备停止工作，从而避免因误报警而造成的损失(注：对于延时到达后已启动的设备，不能停止)。·能接收灭火现场的“紧急启动”信号，使声...
