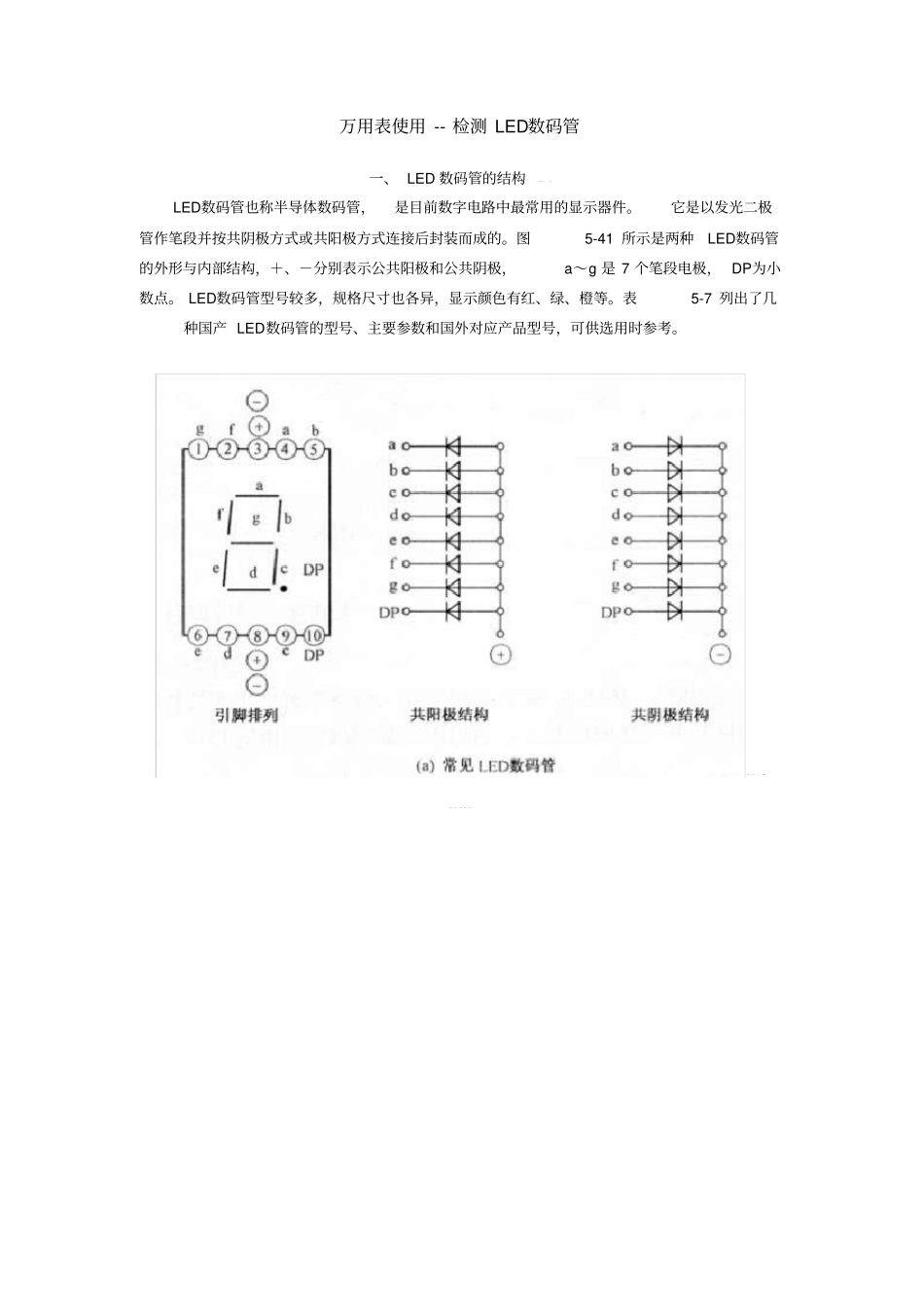

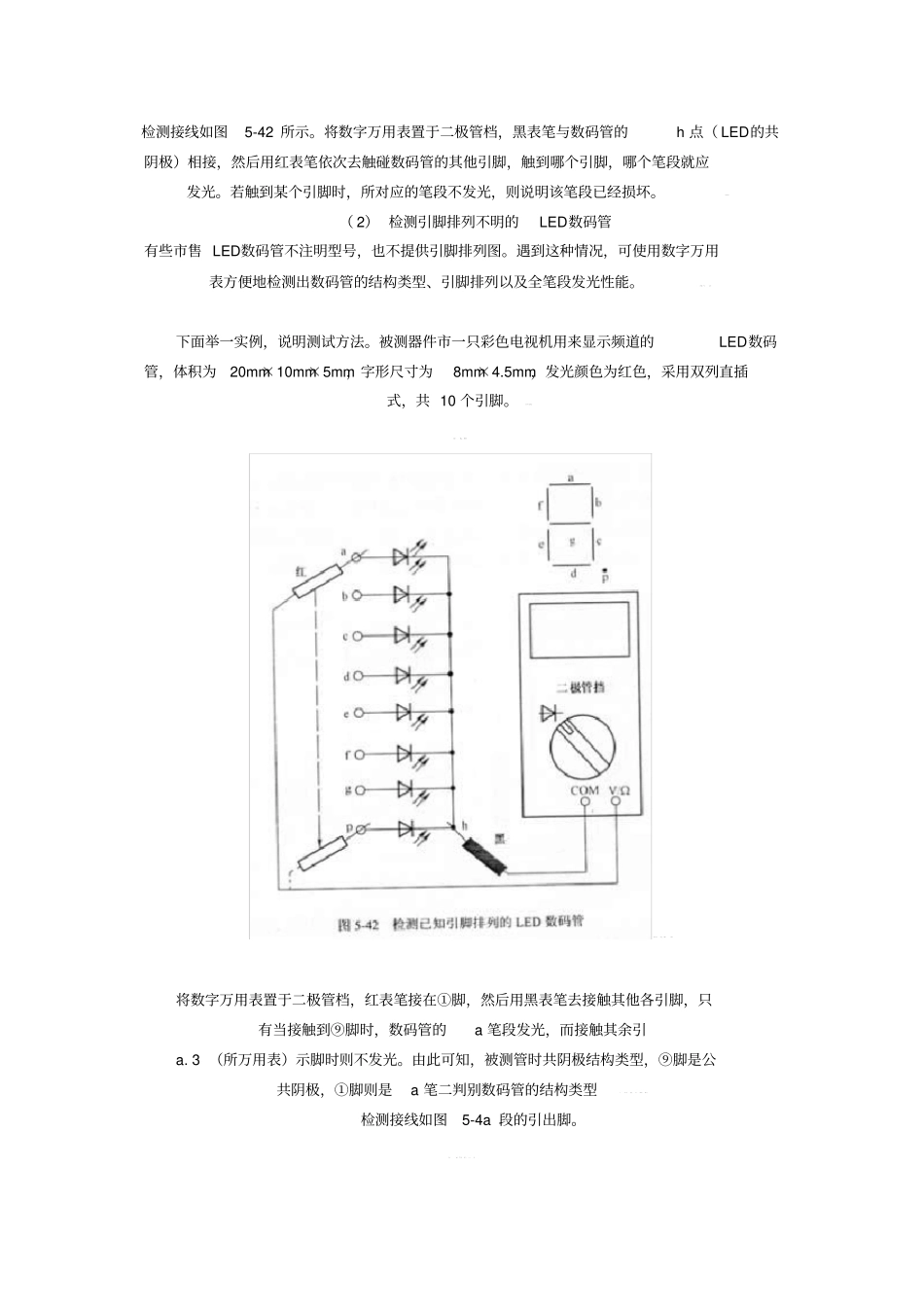

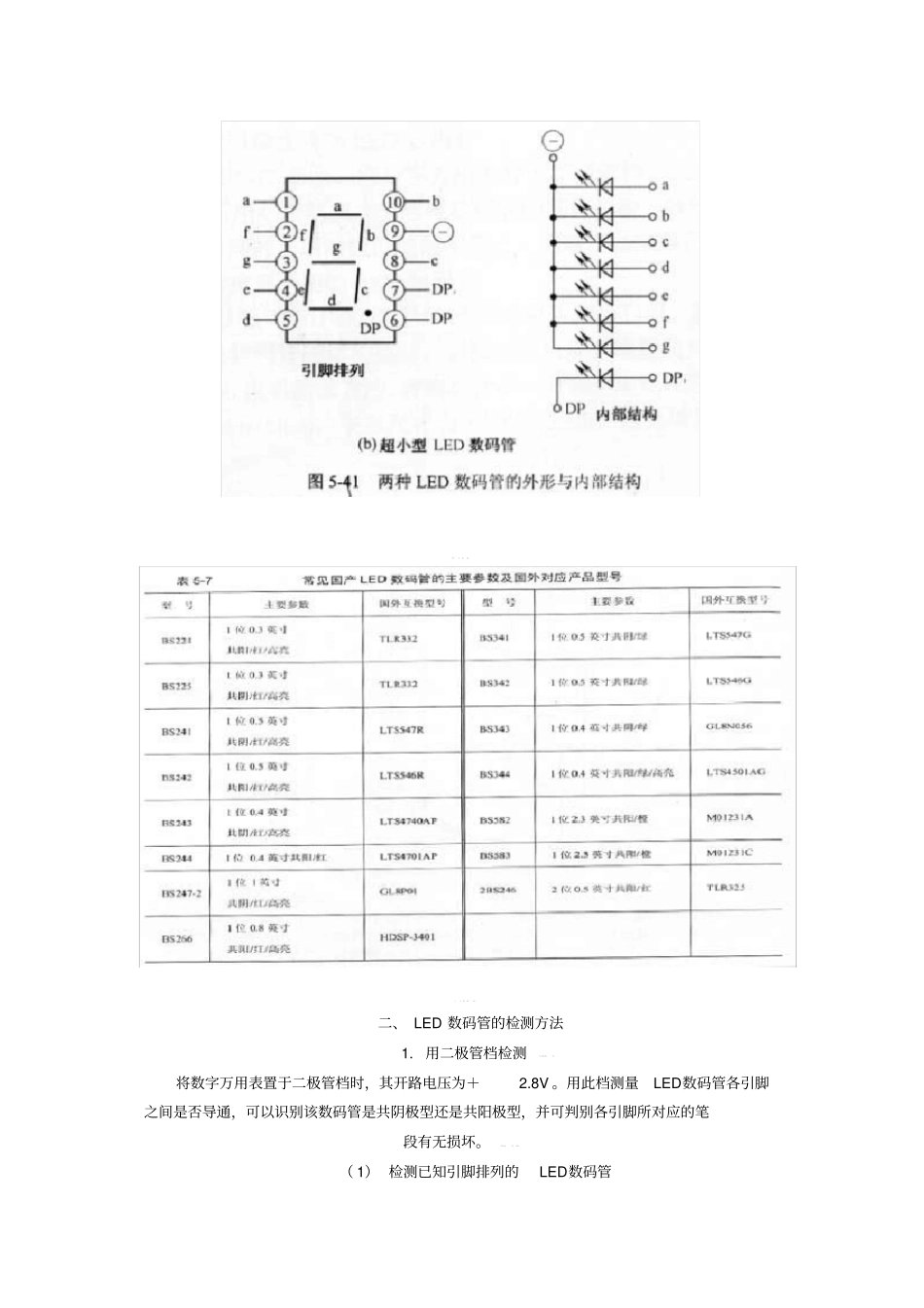

万用表使用--检测LED数码管一、LED数码管的结构+A(e;k;B/h'R*XLED数码管也称半导体数码管，是目前数字电路中最常用的显示器件。它是以发光二极管作笔段并按共阴极方式或共阳极方式连接后封装而成的。图5-41所示是两种LED数码管的外形与内部结构，＋、－分别表示公共阳极和公共阴极，a～g是7个笔段电极，DP为小数点。LED数码管型号较多，规格尺寸也各异，显示颜色有红、绿、橙等。表5-7列出了几种国产LED数码管的型号、主要参数和国外对应产品型号，可供选用时参考。0b6r1x"J/l:r*R4W47H,f9r7d'h5m;F*w)S3u*"o8I7y'l'k$v.b2L!)za,?&n.y$J"h-h9二、LED数码管的检测方法1.用二极管档检测%p.J3J9u4b&Y2p将数字万用表置于二极管档时，其开路电压为＋2.8V。用此档测量LED数码管各引脚之间是否导通，可以识别该数码管是共阴极型还是共阳极型，并可判别各引脚所对应的笔段有无损坏。0q:b8u'r&G:h;B$O8（1）检测已知引脚排列的LED数码管检测接线如图5-42所示。将数字万用表置于二极管档，黑表笔与数码管的h点（LED的共阴极）相接，然后用红表笔依次去触碰数码管的其他引脚，触到哪个引脚，哪个笔段就应发光。若触到某个引脚时，所对应的笔段不发光，则说明该笔段已经损坏。+C,l5u'\（2）检测引脚排列不明的LED数码管有些市售LED数码管不注明型号，也不提供引脚排列图。遇到这种情况，可使用数字万用表方便地检测出数码管的结构类型、引脚排列以及全笔段发光性能。)T&b,`*V;j)X-下面举一实例，说明测试方法。被测器件市一只彩色电视机用来显示频道的LED数码管，体积为20mm×10mm×5mm，字形尺寸为8mm×4.5mm，发光颜色为红色，采用双列直插式，共10个引脚。2f!P;^3R1w#|)F,Z$g,W9{9+D+s9^3|)K4?F5z将数字万用表置于二极管档，红表笔接在①脚，然后用黑表笔去接触其他各引脚，只有当接触到⑨脚时，数码管的a笔段发光，而接触其余引a.3（所万用表）示脚时则不发光。由此可知，被测管时共阴极结构类型，⑨脚是公共阴极，①脚则是a笔二判别数码管的结构类型)~a-^,n/[2{:Ov$D/w4}检测接线如图5-4a段的引出脚。$e:`p)t0`;M3]*z,_-u&^0Q8M"j&],g9A*T%}/*@6R"]"M9T9R"]#R"%]3R*X'd3y$P)N-~;`*fb.判别引脚排列)k0~6ge3A仍使用数字极管档，将黑表笔固定接在⑨脚，用红表笔依次接触②、③、④、⑤、⑧、⑩、⑦脚时，数码管的f、g、e、d、c、b、p笔段先后分别发光，据此绘出该数码管的内部结构和引脚排列（面对笔段的一面），如图5-43(b)、(c)所示。c.检测全笔段发光性能前两步已将被测LED数码管的结构类型和引脚排列测出。接下来还应该检测一下数码管的各笔段发光性能是否正常。检测接线如图5-44所示，将数字万用表置于二极管档，把黑表笔固定接在数码管的公共阴极上（⑨脚），并把数码管的a～p笔段端全部短接在一起。然后将红表笔接触a～p的短接端，此时，所有笔段均应发光，显示出“8”字。7L&@%U"W;K,o"B*f&Z56^$G5m2W7o8}5A1{3^,J#Y5`:P*[6K8S2B2?-]0y(}2l-+}'zA.V%Q/z.M4k&q在作上述测试时，应注意以下几点：%W5f4X%q7_&|#o#m*u（1）检测中，若被测数码管为共阳极类型，则只有将红、黑表笔对调才能测出上述结果。特别是在判别结构类型时，操作时要灵活掌握，反复试验，直到找出公共电极（h）为止。（2）大多数LED数码管的小数点是在内部与公共电极连通的。但是，有少数产品的小数点是在数码管内部独立存在的，测试时要注意正确区分。2．用hFE档检测利用数字万用表的hFE档，能检查LED数码管的发光情况。若使用NPN插孔，这是C孔带正电，E孔带负电。例如，在检查LTS547R型共阴极LED数码管时，从E孔插入一根单股细导线，导线引出端接（－）级（第③脚与第⑧脚在内部连通，可任选一个作为（－））；再从C孔引出一根导线依次接触各笔段电极，可分别显示所对应的笔段。若按5-45所示电路，将第④、⑤、①、⑥、⑦脚短路后再与C孔引出线接通，则能显示数字“2”。把a～g段全部接C孔引线，就显示全亮笔段，显示数字“8”。+~'S8|3|,O3C0u3X24T9w'~-S,E!O%j:O检测时，若某笔段发光黯淡，说明器件已经老化，发光效率变低。如果显示的笔段残缺不全，说明数码管已经局部损坏。注意，检查共阳极LED数码管时应改变电...
